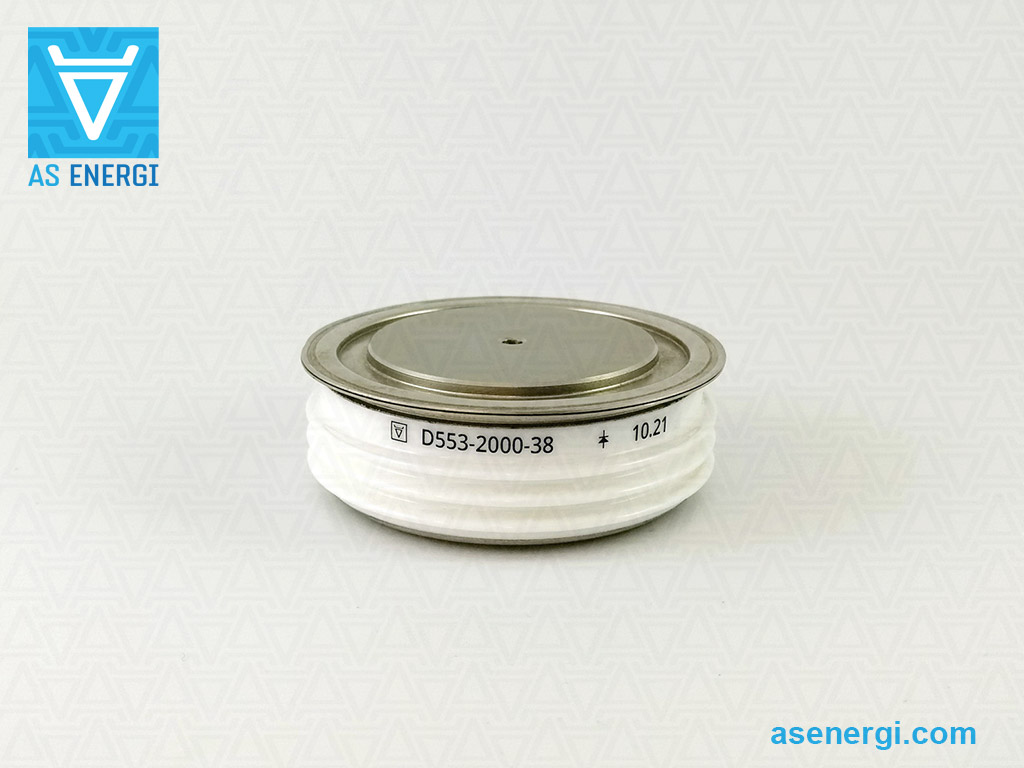

AS ENERGIСиловий діод Д553-2000 2000А (1200В - 3800В)
| Середній струм, IFAV | 2000А |
| Напруга, VRRM | 1200-3800В |
| Клас за напругою, VRRM / 100 | 12 - 38 |
| Д553-2000 | на замовлення
+
–
|
| Корпус Розміри ØD×Ød×H |
PD53 75x50x26 мм |
| Вага | 550 г |
| Даташит PDF |  |
Силовий діод Д553-2000 AS ENERGITM - це таблетковий діод загального призначення. Це силовий діод з p-n переходом, призначений для перетворення постійного і змінного струмів до 2000А частотою до 500Гц в ланцюгах з напругою до 1200В - 3800В (клас за напругою від 12 до 38). Розміри діода ØDxØdxH - 75x50x26 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 550 г.
Анод і катод діода (полярність) визначаються символом на корпусі. Діоди знаходяться в стандартному промисловому керамічному корпусі притискного типу (таблетковий). Даний випрямний діод може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів діодів 1700А, 1800А, 1900А, 2000 ампер в упаковці таблеткового типу.
Для охолодження під час роботи силових напівпровідникових діодів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове охолодження.
Під час монтажу необхідно забезпечити необхідне зусилля притискання Fm специфічне для кожного типу корпусу діода (вказане в таблиці параметрів).
Напівпровідникові діоди таблеткового типу використовуються в силовому обладнанні - силові та керуючі блоки, регулятори потужності, перетворювачі (наприклад, плавильні печі), контролери, де необхідна швидка комутація і контроль струмів.
Технічні характеристики та параметри діода Д553-2000 (1200В - 3800В) AS ENERGITM технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на силові діоди 2 роки з моменту придбання. При постачанні силових діодів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали діодів: Д553-2000-12 (2000А 1200В), Д553-2000-14 (2000А 1400В), Д553-2000-16 (2000А 1600В), Д553-2000-18 (2000А 1800В), Д553-2000-20 (2000А 2000В), Д553-2000-22 (2000А 2200В), Д553-2000-24 (2000А 2400В), Д553-2000-26 (2000А 2600В), Д553-2000-28 (2000А 2800В), Д553-2000-30 (2000А 3000В), Д553-2000-32 (2000А 3200В), Д553-2000-34 (2000А 3400В), Д553-2000-36 (2000А 3600В), Д553-2000-38 (2000А 3800В).
Остаточна ціна на випрямні таблеткові діоди залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики силового діода Д553-2000:
| Технічні характеристики діода | Д553-2000 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IF(AV) (Tcase) | 2000 A (100°C) 2305 A (85°C) |
| Повторювальна імпульсна зворотня напруга | VRRM | 1200-3800 V |
| Максимально допустимий діючий прямий струм | IFRMS | 3140 A |
| Ударний прямий струм у відкритому стані | IFSM | 33 kA |
| Захисний показник | I2t | 13000 kA2·s |
| Імпульсна пряма напруга | VFM | 1.75 V |
| Піковий струм | IFM | 6280 A |
| Порогова напруга діода | VF(TO) | 0.98 V |
| Динамічний опір у відкритому стані | rT | 0.12 mΩ |
| Повторювальний імпульсний зворотній струм | IRRM | 60 mA |
| Температура переходу | Tvj max | 160 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.018 ºC/W |
| Сила затиску | Fm | 26 kN |
| Вага | W | 550 g |
| Тип корпусу, Розміри | ØDxØdxH | PD53 75x50x26 mm |
| Рекомендовані охолоджувачі | Охолоджувачі | O153,O253 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування випрямного діода Д553-2000:
| Д | 553 | – | 2000 | – | 38 |
| Д | – | Діод,  AS ENERGITM |
| 553 | – | Тип діода (таблетковий). |
| 2000 | – | Середній прямий струм у відкритому стані IF(AV), ампер. |
| 38 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 3800 В). |
Всі артикули Д553-2000:
| Serie | IFAV, A | VRRM, V |
| Д553-2000-12 | 2000А | 1200В |
| Д553-2000-14 | 2000А | 1400В |
| Д553-2000-16 | 2000А | 1600В |
| Д553-2000-18 | 2000А | 1800В |
| Д553-2000-20 | 2000А | 2000В |
| Д553-2000-22 | 2000А | 2200В |
| Д553-2000-24 | 2000А | 2400В |
| Д553-2000-26 | 2000А | 2600В |
| Д553-2000-28 | 2000А | 2800В |
| Д553-2000-30 | 2000А | 3000В |
| Д553-2000-32 | 2000А | 3200В |
| Д553-2000-34 | 2000А | 3400В |
| Д553-2000-36 | 2000А | 3600В |
| Д553-2000-38 | 2000А | 3800В |
Полярність (анод, катод) і розміри таблеткового діода Д553-2000:
|
|
Технічний паспорт (ПДФ) на силові випрямні діоди (зразок):
При постачанні діодів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.
Силові напівпровідникові прилади AS ENERGITM
Наша компанія займається виробництвом і постачанням широкого спектру силових напівпровідникових приладів (силові тиристори, модулі, випрямні діоди, лавинні, роторні та зварювальні діоди, симістори та ін.) струмом до 15000А і напругою до 9000В, а також повітряних і водяних охолоджувачів до них.
Ви можете купити напівпровідникові прилади в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою. Нам довіряють клієнти і ми поставляємо продукцію по всьому світу.
З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:
І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
Фотогалерея
У фотогалереї показано багато різних напівпровідникових приладів, напівпровідникових чіпів, вироблених AS ENERGITM, приклади звітів про випробування.
Охолоджувачі для силових випрямних таблеткових діодів:
Охолоджувачі (радіатори) використовуються для одно-і двостороннього охолодження силових напівпровідникових приладів в таблетковому виконанні.
Охолоджувачі виготовлені з алюмінієвих радіаторних профілів і не потребують додаткового захисного покриття при використанні в різних кліматичних умовах.
Дізнайтеся більше про охолоджувачі: "Охолоджувачі повітряні серії O для таблеткових пристроїв", "Охолоджувач повітряний серії SF", "Охолоджувач водяний серії SS".
Фото силових випрямних діодів:
