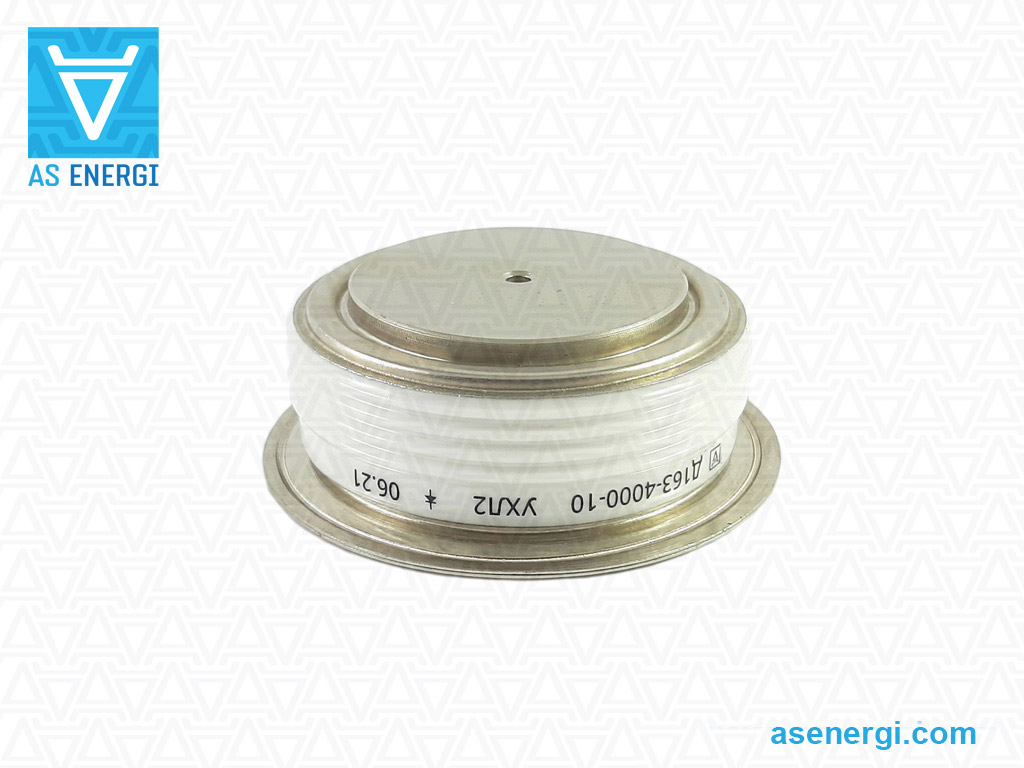

Павло ГоркунСиловий діод Д163-4000 4000А (200В - 1000В)
| Середній струм, IFAV | 4000А |
| Напруга, VRRM | 200-1000В |
| Клас за напругою, VRRM / 100 | 2 - 10 |
| Д163-4000 | на замовлення
+
–
|
| Корпус Розміри ØD×Ød×H |
PD63 87x60x26 мм |
| Вага | 710 г |
| Даташит PDF |  |
Силовий діод Д163-4000 AS ENERGITM - це таблетковий діод загального призначення. Це силовий діод з p-n переходом, призначений для перетворення постійного і змінного струмів до 4000А частотою до 500Гц в ланцюгах з напругою до 200В - 1000В (клас за напругою від 2 до 10). Розміри діода ØDxØdxH - 87x60x26 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 710 г.
Анод і катод діода (полярність) визначаються символом на корпусі. Діоди знаходяться в стандартному промисловому керамічному корпусі притискного типу (таблетковий). Даний випрямний діод може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів діодів 3700А, 3800А, 3900А, 4000 ампер в упаковці таблеткового типу.
Для охолодження під час роботи силових напівпровідникових діодів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове охолодження.
Під час монтажу необхідно забезпечити необхідне зусилля притискання Fm специфічне для кожного типу корпусу діода (вказане в таблиці параметрів).
Напівпровідникові діоди таблеткового типу використовуються в силовому обладнанні - силові та керуючі блоки, регулятори потужності, перетворювачі (наприклад, плавильні печі), контролери, де необхідна швидка комутація і контроль струмів.
Технічні характеристики та параметри діода Д163-4000 (200В - 1000В) AS ENERGITM технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на силові діоди 2 роки з моменту придбання. При постачанні силових діодів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали діодів: Д163-4000-2 (4000А 200В), Д163-4000-3 (4000А 300В), Д163-4000-4 (4000А 400В), Д163-4000-5 (4000А 500В), Д163-4000-6 (4000А 600В), Д163-4000-7 (4000А 700В), Д163-4000-8 (4000А 800В), Д163-4000-9 (4000А 900В), Д163-4000-10 (4000А 1000В).
Остаточна ціна на випрямні таблеткові діоди залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики силового діода Д163-4000:
| Технічні характеристики діода | Д163-4000 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IF(AV) (Tcase) | 4700 A (85°C) |
| Повторювальна імпульсна зворотня напруга | VRRM | 200-1000 V |
| Максимально допустимий діючий прямий струм | IFRMS | 7380 A |
| Ударний прямий струм у відкритому стані | IFSM | 55 kA |
| Захисний показник | I2t | 15125 kA2·s |
| Імпульсна пряма напруга | VFM | 1.30 V |
| Піковий струм | IFM | 12560 A |
| Порогова напруга діода | VF(TO) | 0.73 V |
| Динамічний опір у відкритому стані | rT | 0.04 mΩ |
| Повторювальний імпульсний зворотній струм | IRRM | 150 mA |
| Температура переходу | Tvj max | 175 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.015 ºC/W |
| Сила затиску | Fm | 30±3 kN |
| Вага | W | 710 g |
| Тип корпусу, Розміри | ØDxØdxH | PD63 87x60x26 mm |
| Рекомендовані охолоджувачі | Охолоджувачі | O173,O273 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування випрямного діода Д163-4000:
| Д | 163 | – | 4000 | – | 10 |
| Д | – | Діод,  AS ENERGITM |
| 163 | – | Тип діода (таблетковий). |
| 4000 | – | Середній прямий струм у відкритому стані IF(AV), ампер. |
| 10 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 1000 В). |
Всі артикули Д163-4000:
| Serie | IFAV, A | VRRM, V |
| Д163-4000-2 | 4000А | 200В |
| Д163-4000-4 | 4000А | 400В |
| Д163-4000-6 | 4000А | 600В |
| Д163-4000-8 | 4000А | 800В |
| Д163-4000-10 | 4000А | 1000В |
Полярність (анод, катод) і розміри таблеткового діода Д163-4000:
|
|
Технічний паспорт (ПДФ) на силові випрямні діоди (зразок):
При постачанні діодів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.
Силові напівпровідникові прилади AS ENERGITM
Наша компанія займається виробництвом і постачанням широкого спектру силових напівпровідникових приладів (силові тиристори, модулі, випрямні діоди, лавинні, роторні та зварювальні діоди, симістори та ін.) струмом до 15000А і напругою до 9000В, а також повітряних і водяних охолоджувачів до них.
Ви можете купити напівпровідникові прилади в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою. Нам довіряють клієнти і ми поставляємо продукцію по всьому світу.
З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:
І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
