AS ENERGIСиловий діод Д433-500 500А (5200В - 6000В)
| Середній струм, IFAV | 500А |
| Напруга, VRRM | 5200-6000В |
| Клас за напругою, VRRM / 100 | 52 - 60 |
| Д433-500 | на замовлення
+
–
|
| Корпус Розміри ØD×Ød×H |
PD33 51x32x26 мм |
| Вага | 200 г |
| Даташит PDF |  |

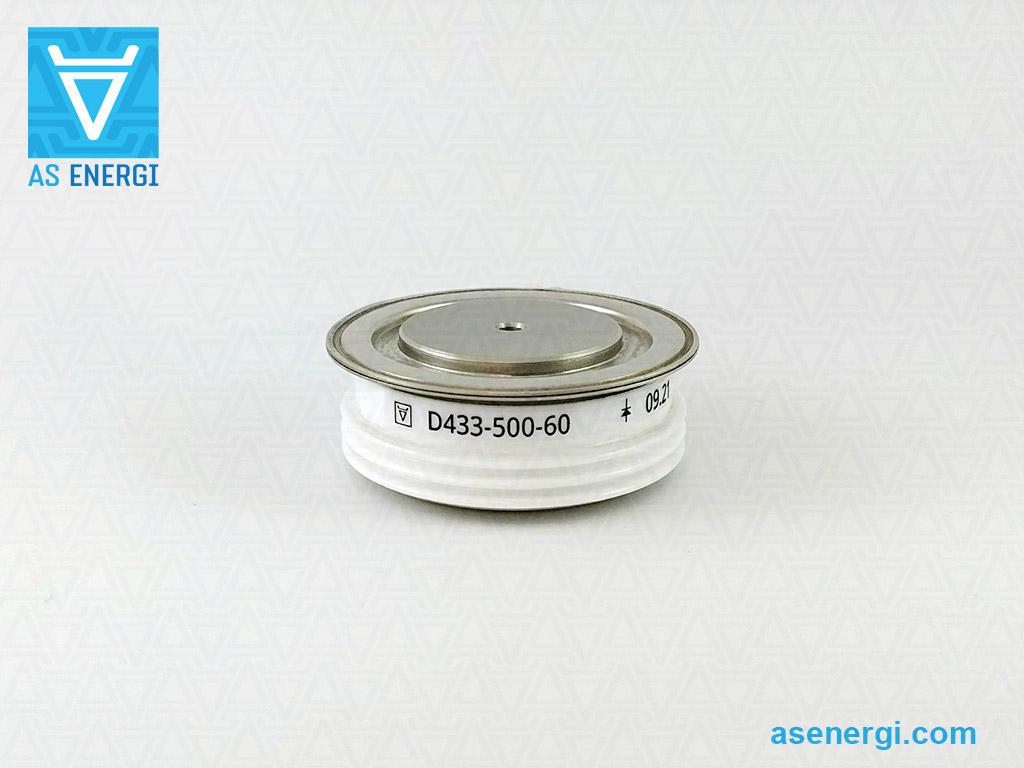

Силовий діод Д433-500 AS ENERGITM - це таблетковий діод загального призначення. Це силовий діод з p-n переходом, призначений для перетворення постійного і змінного струмів до 500А частотою до 500Гц в ланцюгах з напругою до 5200В - 6000В (клас за напругою від 52 до 60). Розміри діода ØDxØdxH - 51x32x26 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 200 г.
Анод і катод діода (полярність) визначаються символом на корпусі. Діоди знаходяться в стандартному промисловому керамічному корпусі притискного типу (таблетковий). Даний випрямний діод може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів діодів 450А, 470А, 490А, 500 ампер в упаковці таблеткового типу.
Для охолодження під час роботи силових напівпровідникових діодів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове охолодження.
Під час монтажу необхідно забезпечити необхідне зусилля притискання Fm специфічне для кожного типу корпусу діода (вказане в таблиці параметрів).
Напівпровідникові діоди таблеткового типу використовуються в силовому обладнанні - силові та керуючі блоки, регулятори потужності, перетворювачі (наприклад, плавильні печі), контролери, де необхідна швидка комутація і контроль струмів.
Технічні характеристики та параметри діода Д433-500 (5200В - 6000В) AS ENERGITM технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на силові діоди 2 роки з моменту придбання. При постачанні силових діодів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали діодів: Д433-500-52 (500А 5200В), Д433-500-54 (500А 5400В), Д433-500-56 (500А 5600В), Д433-500-58 (500А 5800В), Д433-500-60 (500А 6000В).
Остаточна ціна на випрямні таблеткові діоди залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики силового діода Д433-500:
| Технічні характеристики діода | Д433-500 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IF(AV) (Tcase) | 580 A (85°C) |
| Повторювальна імпульсна зворотня напруга | VRRM | 5200-6000 V |
| Максимально допустимий діючий прямий струм | IFRMS | 910 A |
| Ударний прямий струм у відкритому стані | IFSM | 5 kA |
| Захисний показник | I2t | 125 kA2·s |
| Імпульсна пряма напруга | VFM | 2.90 V |
| Піковий струм | IFM | 1570 A |
| Порогова напруга діода | VF(TO) | 1.00 V |
| Динамічний опір у відкритому стані | rT | 1.42 mΩ |
| Повторювальний імпульсний зворотній струм | IRRM | 50 mA |
| Температура переходу | Tvj max | 150 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.036 ºC/W |
| Сила затиску | Fm | 9.5±0.5 kN |
| Вага | W | 200 g |
| Тип корпусу, Розміри | ØDxØdxH | PD33 51x32x26 mm |
| Рекомендовані охолоджувачі | Охолоджувачі | O143,O243,O343,OM103,OM104 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування випрямного діода Д433-500:
| Д | 433 | – | 500 | – | 60 |
| Д | – | Діод,  AS ENERGITM |
| 433 | – | Тип діода (таблетковий). |
| 500 | – | Середній прямий струм у відкритому стані IF(AV), ампер. |
| 60 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 6000 В). |
Всі артикули Д433-500:
| Serie | IFAV, A | VRRM, V |
| Д433-500-52 | 500А | 5200В |
| Д433-500-54 | 500А | 5400В |
| Д433-500-56 | 500А | 5600В |
| Д433-500-58 | 500А | 5800В |
| Д433-500-60 | 500А | 6000В |
Полярність (анод, катод) і розміри таблеткового діода Д433-500:
|
|
Технічний паспорт (ПДФ) на силові випрямні діоди (зразок):
При постачанні діодів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.
