Силовий діод Д543-630 600А, 630А (7000В - 8000В)
Середній струм, IFAV | 630А |
Напруга, VRRM | 7000-8000В |
Клас за напругою, VRRM / 100 | 70 - 80 |
Д543-630 | на замовлення |
Корпус Розміри ØD×Ød×H |
PD44 60x35x35 мм |
Вага | 320 г |
Даташит PDF |

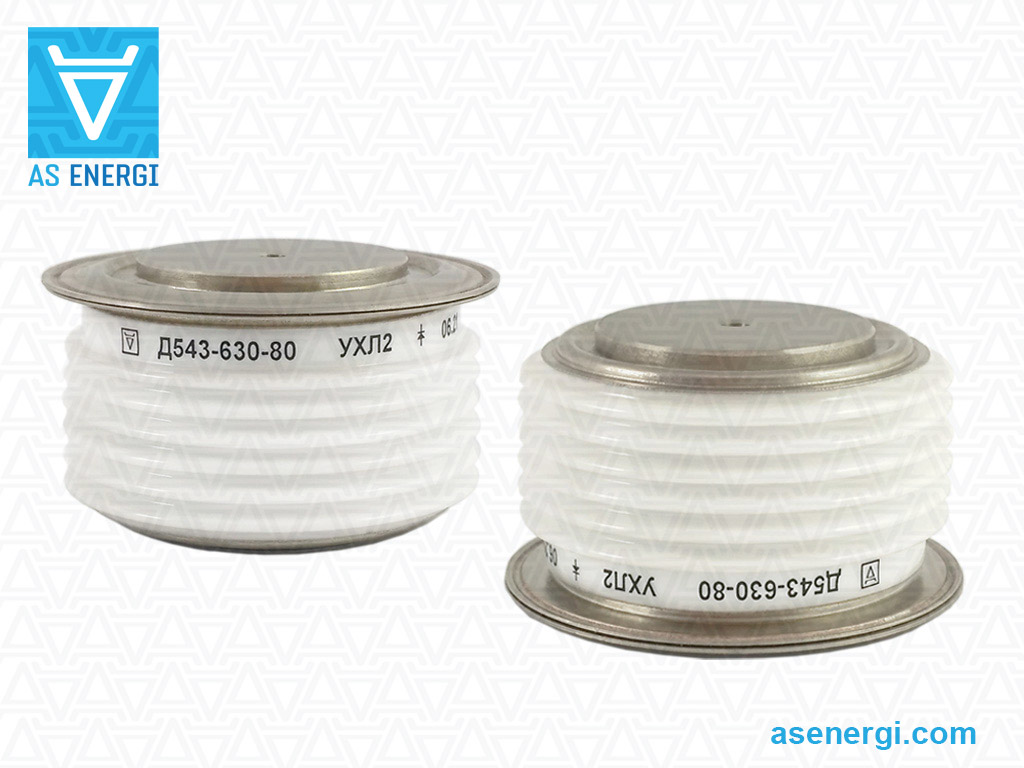

Силовий діод Д543-630 AS ENERGITM - це таблетковий діод загального призначення. Це силовий діод з p-n переходом, призначений для перетворення постійного і змінного струмів до 630А частотою до 500Гц в ланцюгах з напругою до 7000В - 8000В (клас за напругою від 70 до 80). Розміри діода ØDxØdxH - 60x35x35 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 320 г.
Анод і катод діода (полярність) визначаються символом на корпусі. Діоди знаходяться в стандартному промисловому керамічному корпусі притискного типу (таблетковий). Даний випрямний діод може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів діодів 550А, 580А, 590А, 600А, 630 ампер в упаковці таблеткового типу.
Для охолодження під час роботи силових напівпровідникових діодів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове охолодження.
Під час монтажу необхідно забезпечити необхідне зусилля притискання Fm специфічне для кожного типу корпусу діода (вказане в таблиці параметрів).
Напівпровідникові діоди таблеткового типу використовуються в силовому обладнанні - силові та керуючі блоки, регулятори потужності, перетворювачі (наприклад, плавильні печі), контролери, де необхідна швидка комутація і контроль струмів.
Технічні характеристики та параметри діода Д543-630 (7000В - 8000В) AS ENERGITM технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на силові діоди 2 роки з моменту придбання. При постачанні силових діодів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали діодів: Д543-630-70 (630А 7000В), Д543-630-72 (630А 7200В), Д543-630-74 (630А 7400В), Д543-630-76 (630А 7600В), Д543-630-78 (630А 7800В), Д543-630-80 (630А 8000В).
Остаточна ціна на випрямні таблеткові діоди залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики силового діода Д543-630:
Технічні характеристики діода | Д543-630 | |
Максимально допустимий середній прямий струм (температура корпусу) | IF(AV) (Tcase) | 651 A (85°C) |
Повторювальна імпульсна зворотня напруга | VRRM | 7000-8000 V |
Максимально допустимий діючий прямий струм | IFRMS | 965 A |
Ударний прямий струм у відкритому стані | IFSM | 11 kA |
Захисний показник | I2t | 640 kA2·s |
Імпульсна пряма напруга | VFM | 2.80 V |
Піковий струм | IFM | 1978 A |
Порогова напруга діода | VF(TO) | 1.20 V |
Динамічний опір у відкритому стані | rT | 1.200 mΩ |
Повторювальний імпульсний зворотній струм | IRRM | 70 mA |
Температура переходу | Tvj max | 140 ºC |
Тепловий опір перехід-корпус | Rth(j-c) | 0.027 ºC/W |
Сила затиску | Fm | 15±1.5 kN |
Вага | W | 320 g |
Тип корпусу, Розміри | ØDxØdxH | PD44 60x35x35 mm |
Рекомендовані охолоджувачі | Охолоджувачі | O143,O243,O343,OM103,OM104 |
Даташит (інформаційний лист) |
Розшифровка маркування випрямного діода Д543-630:
Д | 543 | – | 630 | – | 80 |
Д | – | Діод, AS ENERGITM |
543 | – | Тип діода (таблетковий). |
630 | – | Середній прямий струм у відкритому стані IF(AV), ампер. |
80 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 8000 В). |
Всі артикули Д543-630:
Serie | IFAV, A | VRRM, V |
Д543-630-70 | 630А | 7000В |
Д543-630-72 | 630А | 7200В |
Д543-630-74 | 630А | 7400В |
Д543-630-76 | 630А | 7600В |
Д543-630-78 | 630А | 7800В |
Д543-630-80 | 630А | 8000В |
