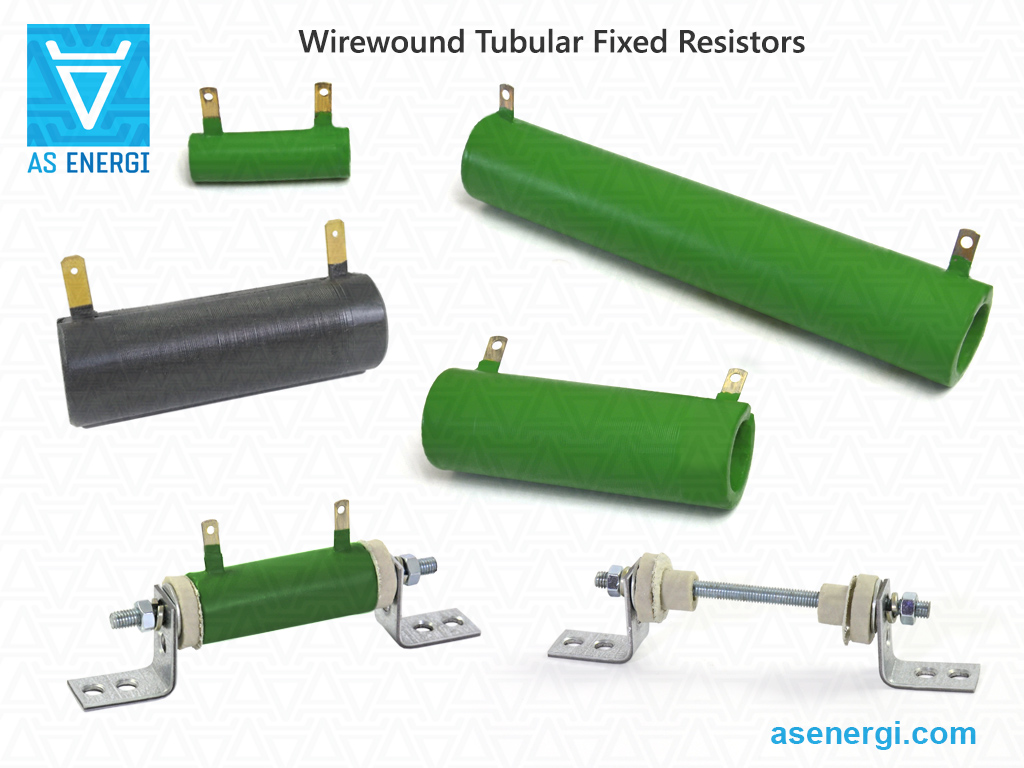

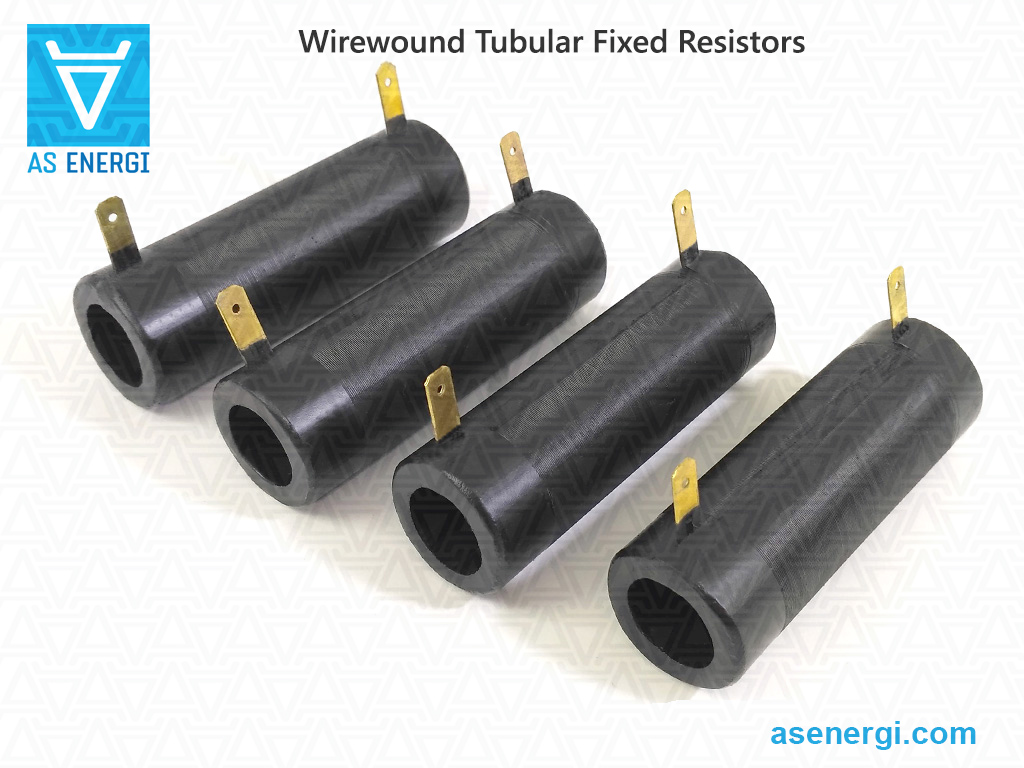

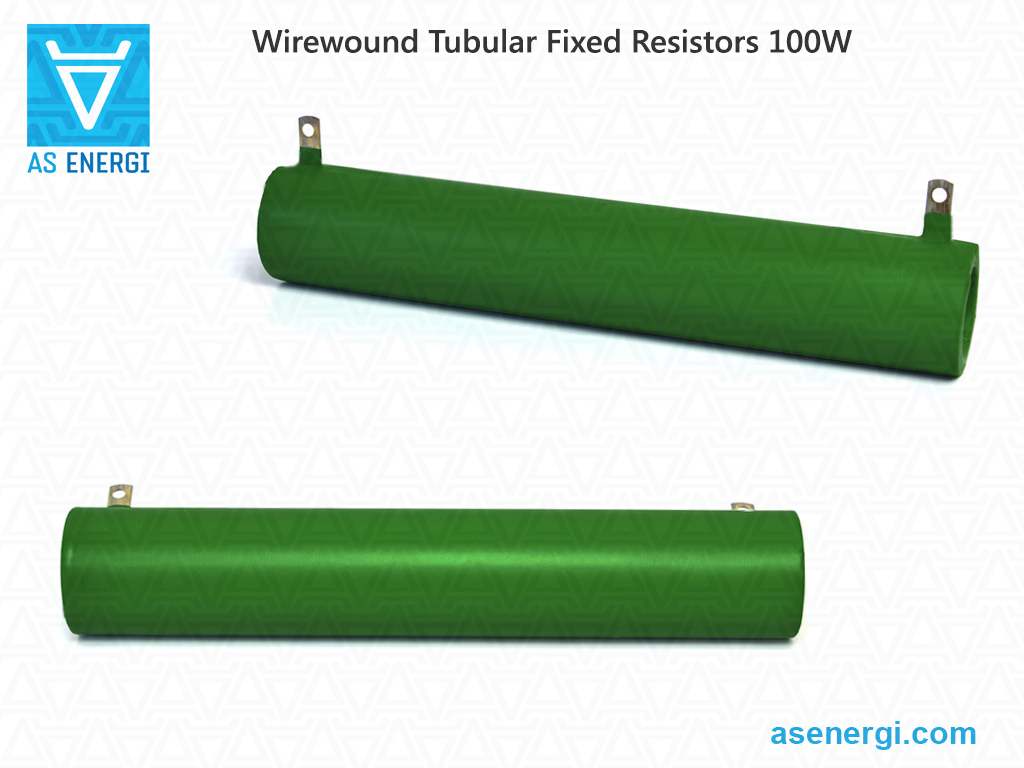

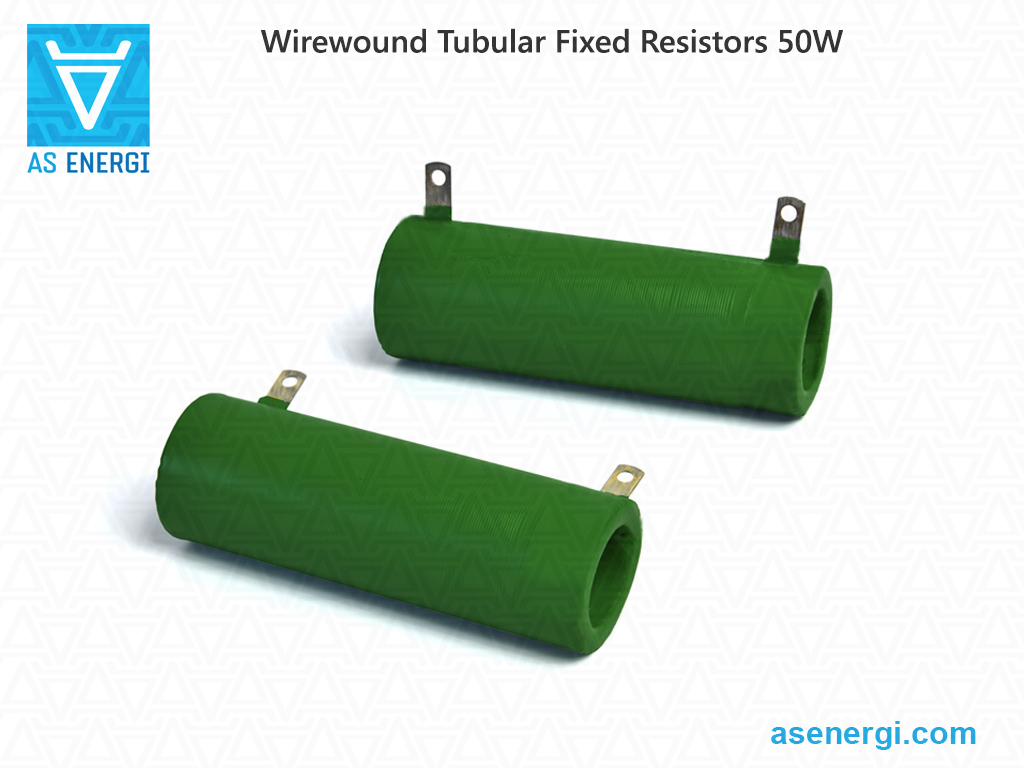

AS ENERGIДротяні трубчасті фіксовані резистори 7.5W – 160W та елементи кріплення
Дротяні фіксовані (нерегульовані) резистори трубчастого типу FPT (RX20, RXG, RXHG) серії, номінальний опір від 1 Ohm до 100 kOhm, номінальна дисипаційна потужність резистора від 7.5W до 160W.
Резистори призначені для використання в змінних та постійних електричних колах, забезпечують обмеження струму та розподіл напруги.
Доступні для замовлення дротяні трубчасті резистори з номінальною потужністю: 7.5W, 10W, 15W, 25W, 50W, 75W, 100W, 160W. Резистори з певною номінальною потужністю також можуть бути виготовлені за індивідуальним замовленням..

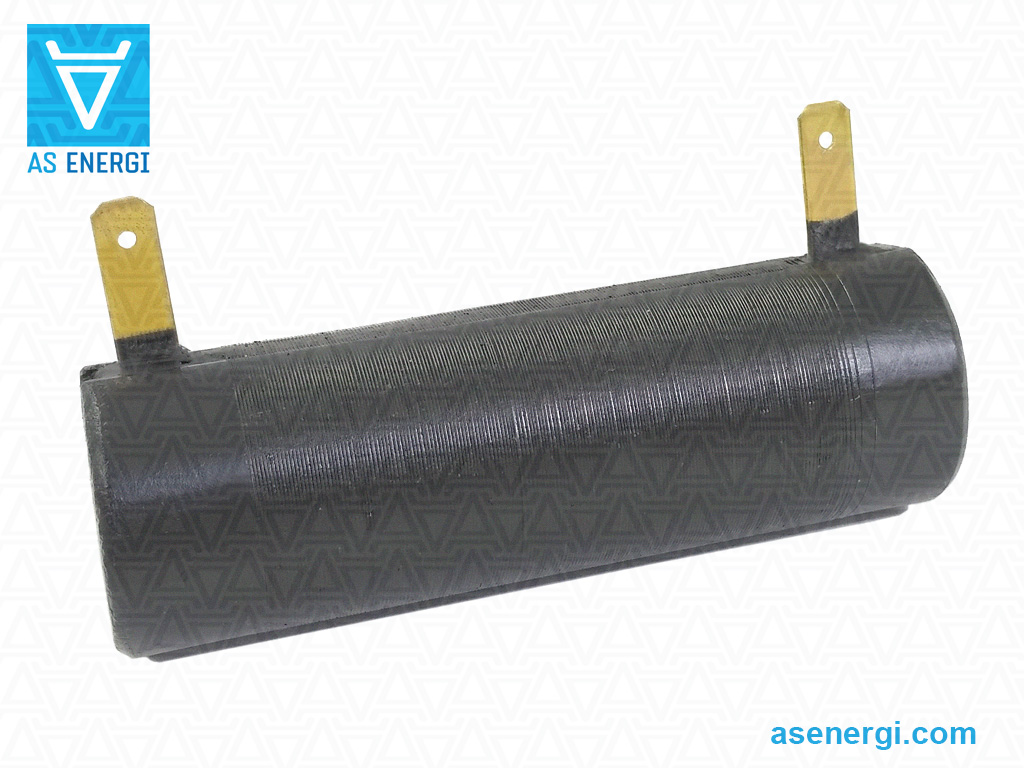

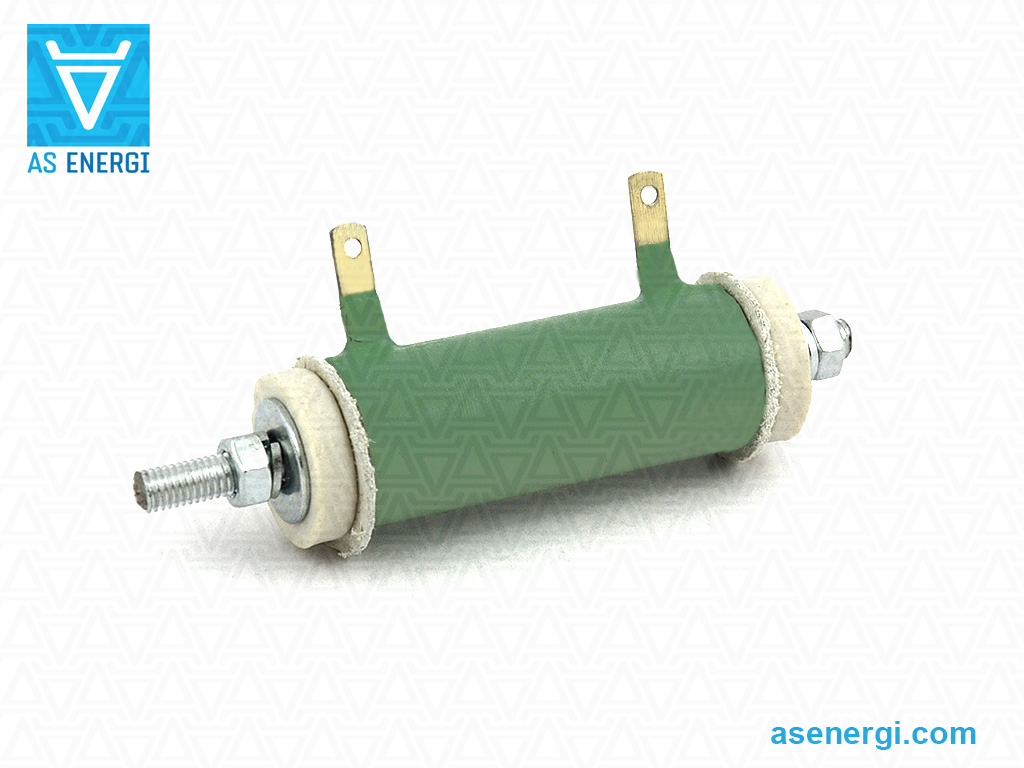

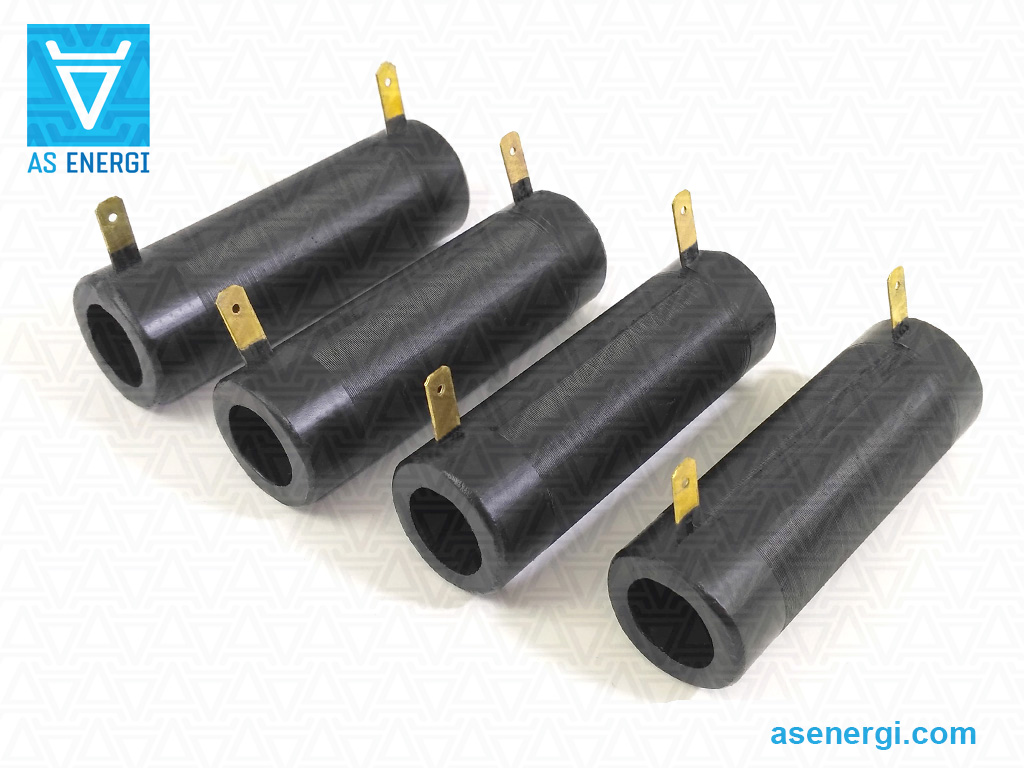

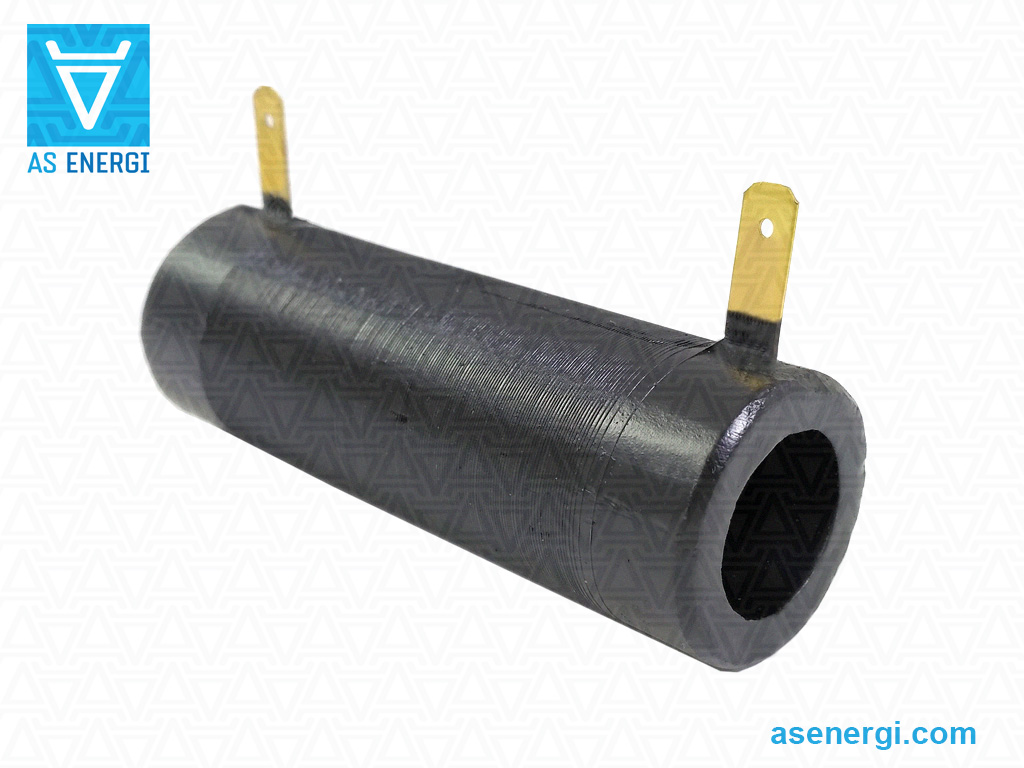

Структурно резистор складається з трубчастого керамічного осердя, на яке намотаний дріт з константану (резистор низького опору) або нихрому (резистор високого опору). Резистори покриті жаростійкою та вологостійкою ізоляційною фарбою.
Контакти, виводи резистора — жорсткі, стрічкового типу з отворами під гвинти або для паяння проводів. Тип монтажу — підвісний. Кріплення резисторів на панелі забезпечується комплектом кріпильних елементів. Допуск опору ±5%, ±10%.
Максимальна робоча напруга при змінному струмі — 1000V, при постійному — 1400V. Допустима підвищена робоча температура навколишнього середовища не перевищує +155°C (при цьому потужність знижується до 60% від номінальної), гранична температура до +250°C. Опір ізоляції дротових резисторів — не менше 1000 MOhm. Час роботи – не менше 15000 годин.
За допомогою калькулятора зручно розрахувати сумарний опір при паралельному або послідовному з'єднанні резисторів, а також опір резистора в ланцюзі.
Порівняльні характеристики дротяних трубчастих резисторів, цементних резисторів та резисторів в алюмінієвому корпусі наведені в порівняльній таблиці.
Детальні технічні характеристики резисторів, загальні та монтажні розміри, комплект кріплень, рекомендації щодо встановлення та експлуатації наведені на сторінці нижче.
Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів. Всі наші вироби проходять строгий контроль якості та відповідають необхідним стандартам. Оскільки ми є виробником, і в ціну кінцевого виробу не включені дилерські націнки, ми пропонуємо низькі ціни.
Гарантійний термін на резистори, що постачаються нашою компанією, становить 2 роки. Надаються документи, що підтверджують якість продукції.
Кінцева ціна на дротяні трубчасті фіксовані резистори залежить від кількості, умов постачання та форми оплати.
З питань придбання дротяних трубчастих резисторів надсилайте запит електронною поштою на:
І ми надамо вам комерційну пропозицію на постачання.
Для великих партій – індивідуальна ціна!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
Асортимент номіналів дротяних трубчастих фіксованих резисторів:
 |
Номінальна потужність | 7.5W to 160W | ||
| Діапазон опору, Ω | 1R – 100K | |||
| Допуск опору | ± 5%, ± 10% | |||
| Максимальна робоча напруга | 1400V | |||
| Робоча температура | -60°C ... +155°C | |||
| Допустима підвищена робоча температура навколишнього середовища | 70ºC | |||
| Потужність | Опір | Ціна | Розміри D×L×H×d, mm |
Вага |
| 7.5W | 1R - 100R |
+
–
|
14×35×28×6 | 13 g |
| 110R - 910R |
+
–
|
|||
| 1K - 10K |
+
–
|
|||
| 10W | 1.8R - 10K |
+
–
|
14×40×28×6 | 15 g |
| 110R - 910R |
+
–
|
|||
| 1K - 10K |
+
–
|
|||
| 15W | 1.8R - 100R |
+
–
|
17×45×31×8 | 22 g |
| 110R - 910R |
+
–
|
|||
| 1K - 15K |
+
–
|
|||
| 25W | 1.8R - 100R |
+
–
|
20×50×35×13 | 25 g |
| 110R - 910R |
+
–
|
|||
| 1K - 18K |
+
–
|
|||
| 50W | 1.8R - 16R |
+
–
|
30×90×43×20 | 90 g |
| 18R - 100R |
+
–
|
|||
| 110R - 910R |
+
–
|
|||
| 1K - 51K |
+
–
|
|||
| 75W | 1.8R - 43R |
+
–
|
30×140×43×20 | 130 g |
| 47R - 220R |
+
–
|
|||
| 230R - 10K |
+
–
|
|||
| 11K - 100K |
+
–
|
|||
| 100W | 3.9R - 43R |
+
–
|
30×170×43×20 | 180 g |
| 47R - 240R |
+
–
|
|||
| 250R - 10K |
+
–
|
|||
| 11K - 100K |
+
–
|
|||
| 160W | 3.9R - 100K |
+
–
|
30×220×43×20 | 240 g |
Посібник з нумерації деталей для резисторів:
| Резистор | FPT | 25W | 100R | ±10% |
| Резистор | – | Назва продукту. |
| FPT | – | Серія стаціонарних фарбованих трубчастих резисторів. |
| 25W | – | Номінальна потужність, Вт. |
| 100R | – | Номінальний опір, Ом. |
| ±10% | – | Допуск опору. |
Електричні та технічні характеристики дротяних трубчастих резисторів:
| Номінальна потужність | 7.5W, 10W, 15W, 25W, 50W, 75W, 100W, 160W |
| Діапазон опору, Ω | 1R – 100K |
| Серія номінальних значень опору |
E24,  Технічний паспорт значень опору
|
| Допуск опору | ± 5%, ± 10% |
| Номінальна напруга | Vmax = (Pnom × Rnom)0.5 |
| Максимальна робоча напруга | 1400V |
| Робоча температура | -60°C ... +155°C |
| Допустима підвищена робоча температура навколишнього середовища | 70ºC |
| Відносна вологість при 35°C without condensation | <98% |
| Температурний коефіцієнт опору | ±500 ppm/°C |
| Ізоляційний опір | 1000 MOhm |
| Термін служби | 15000 hours |

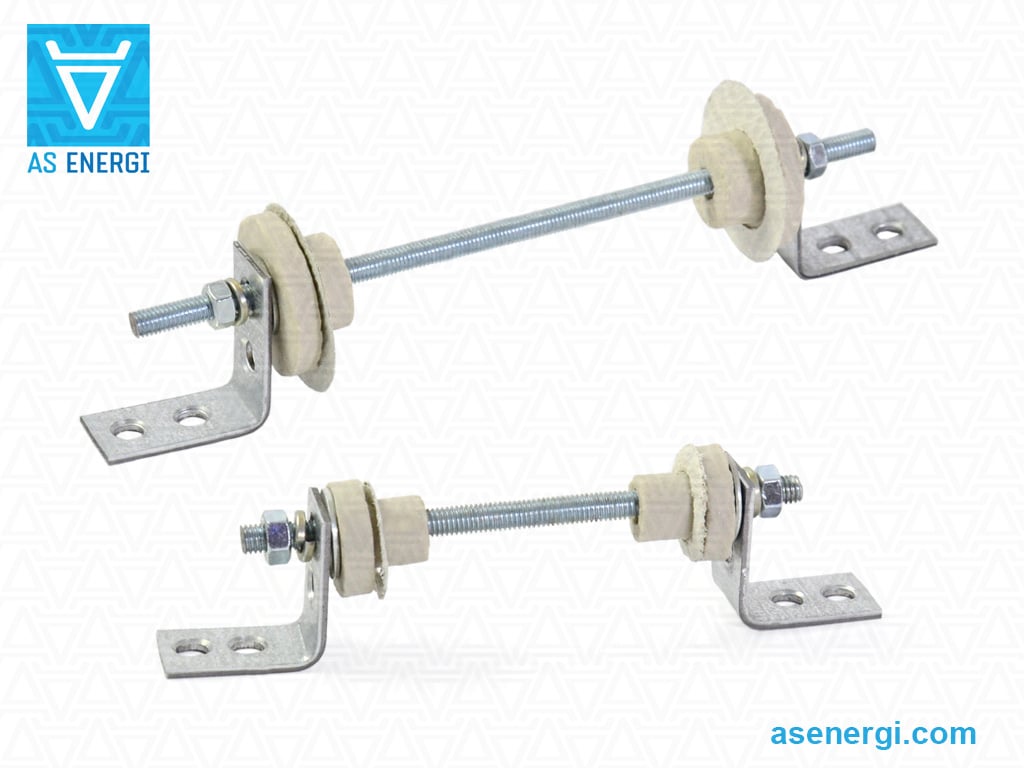

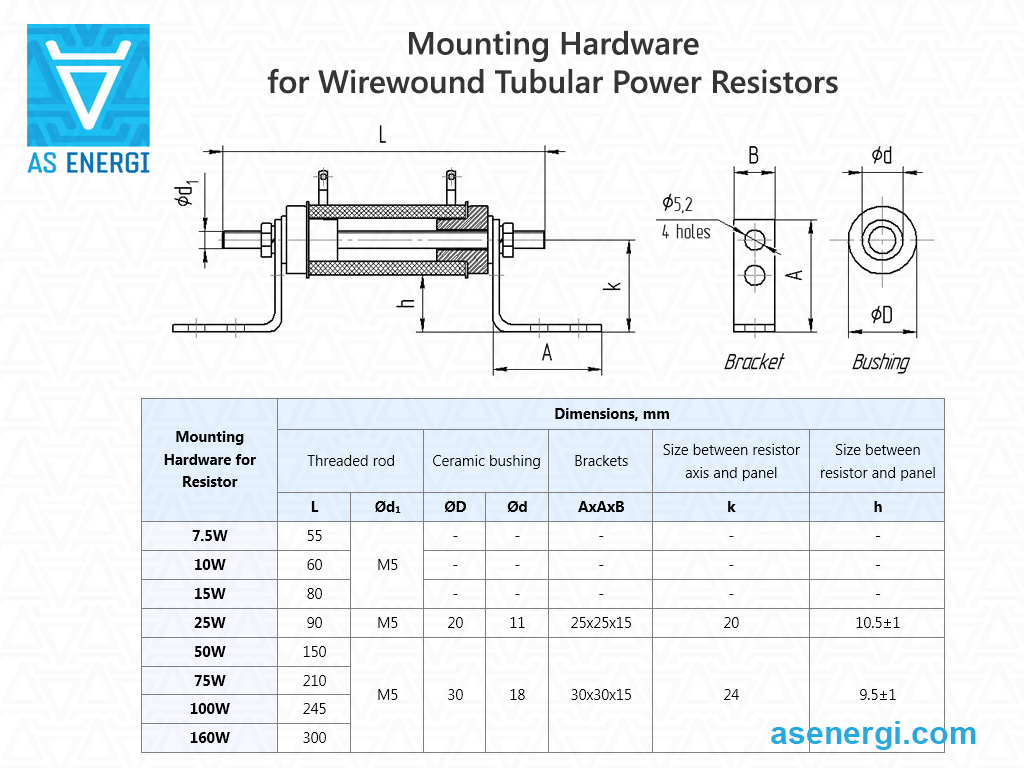

Кріплення для дротяних трубчастих резисторів

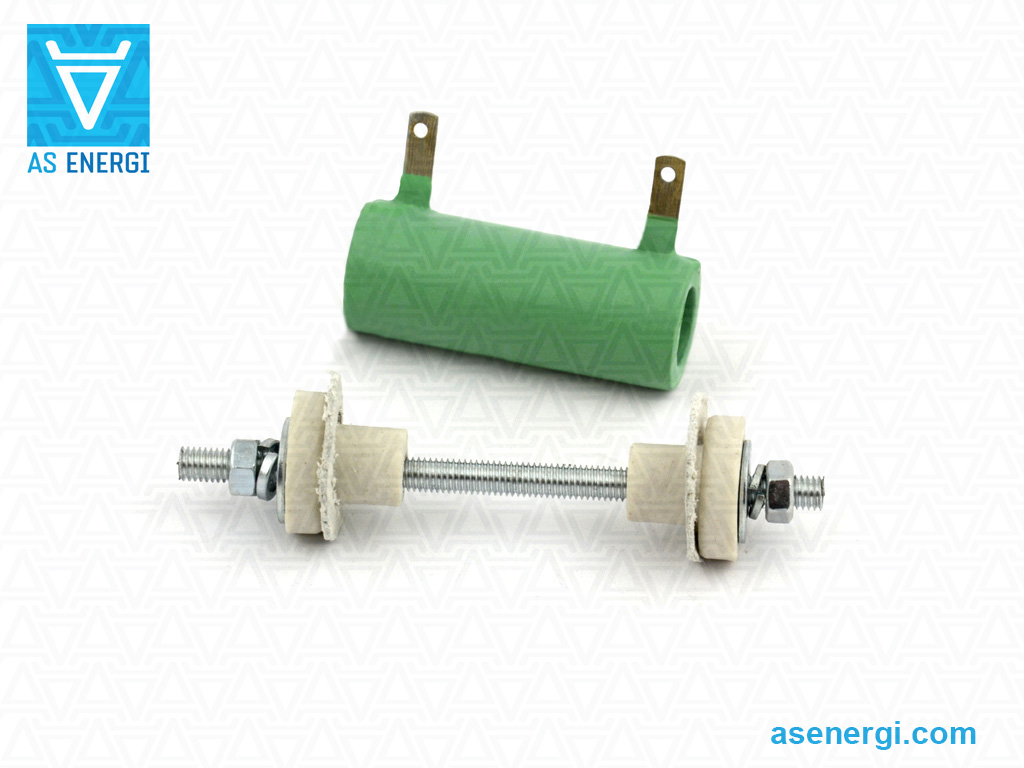

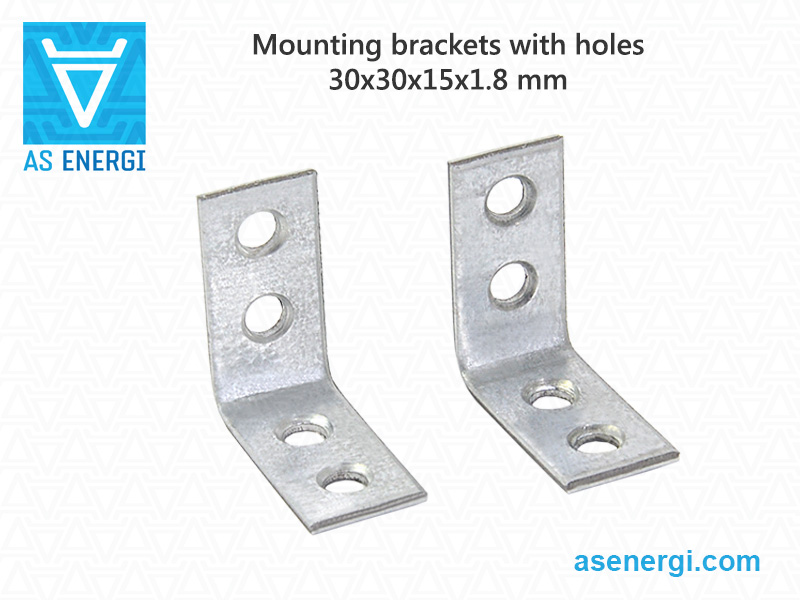

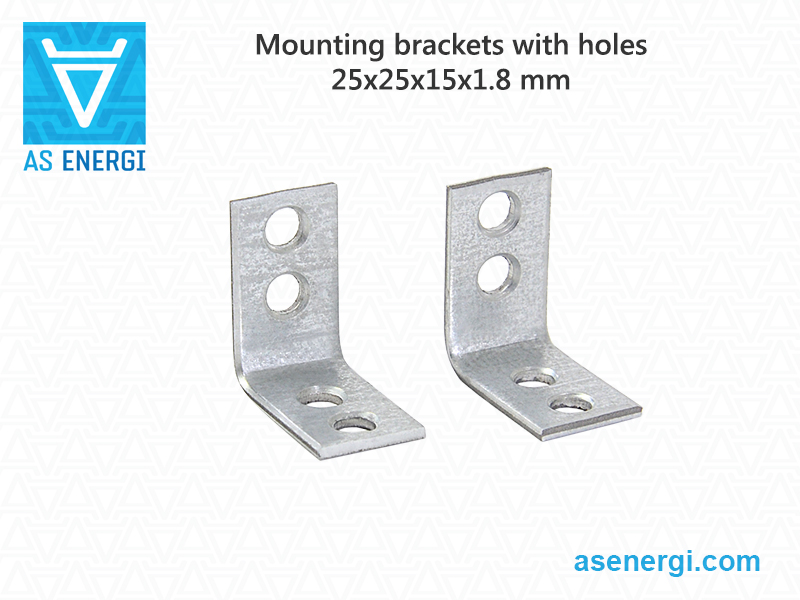

Кріпильні елементи використовуються для монтажу резисторів. Резистори можуть постачатися в комплекті з кріпленнями, до якого можуть входити монтажні кронштейни (кутники), які замовляються окремо.
 |
||||||||||
| Фото | Серія кріплень та кронштейнів | Ціна | Розміри, мм | Вага | ||||||
| Різьбовий стрижень | Керамічна втулка | Монтажні кронштейни | Відстань між віссю резистора та панеллю | Відстань між резистором та панеллю | ||||||
| L | Ød1 | ØD | Ød | AxAxB | k | h | ||||
 |
HDW 7.5W |
+
–
|
55 | М5 | - | - | - | - | - | 8 г |
|
|
HDW 10W |
+
–
|
60 | - | - | - | - | - | 10 г | |
|
|
HDW 15W |
+
–
|
80 | - | - | - | - | - | 13 г | |
 |
HDW 25W |
+
–
|
90 | М5 | 20 | 11 | 25x25x15 | 20 | 10.5±1 | 24 г |
 |
BR 25W (2 pcs.) |
+
–
|
17 г | |||||||
 |
HDW 50W |
+
–
|
150 | М5 | 30 | 18 | 30x30x15 | 24 | 9.5±1 | 47 г |
 |
BR 50W (2 pcs.) |
+
–
|
21 г | |||||||
 |
HDW 75W |
+
–
|
210 | М5 | 30 | 18 | 30x30x15 | 24 | 9.5±1 | 55 г |
|
|
BR 75W (2 pcs.) |
+
–
|
21 г | |||||||
|
|
HDW 100W |
+
–
|
245 | М5 | 30 | 18 | 30x30x15 | 24 | 9.5±1 | 58 г |
|
|
BR 100W (2 pcs.) |
+
–
|
21 g | |||||||
|
|
HDW 160W |
+
–
|
300 | М5 | 30 | 18 | 30x30x15 | 24 | 9.5±1 | 64 г |
|
|
BR 160W (2 pcs.) |
+
–
|
21 г | |||||||

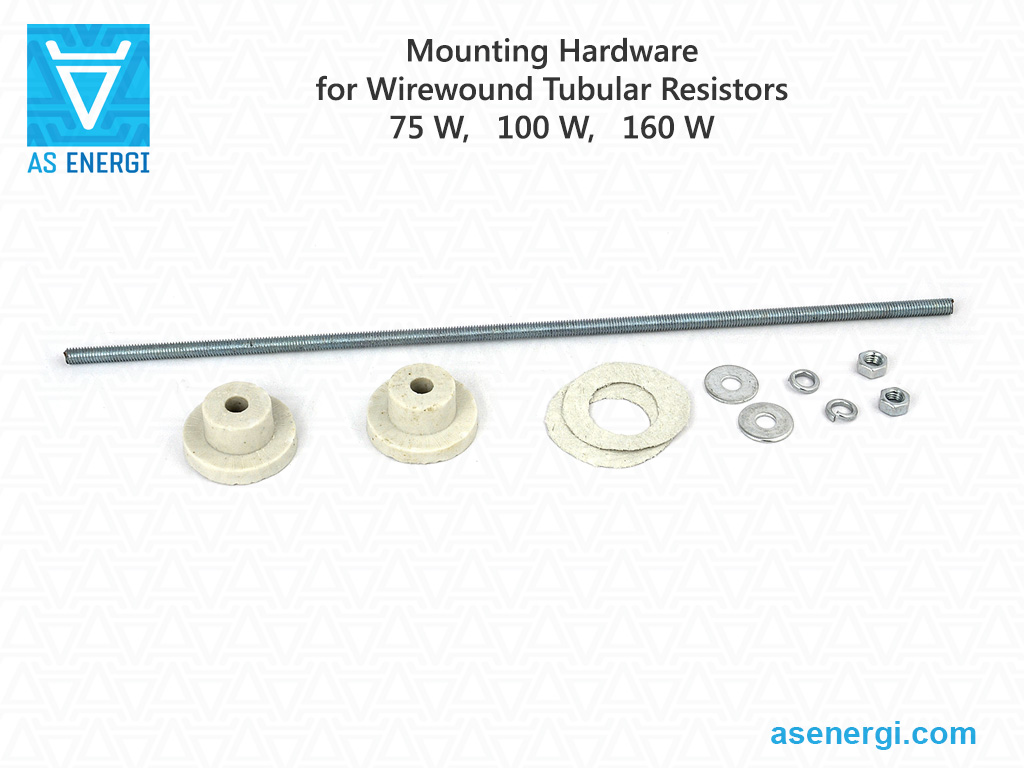

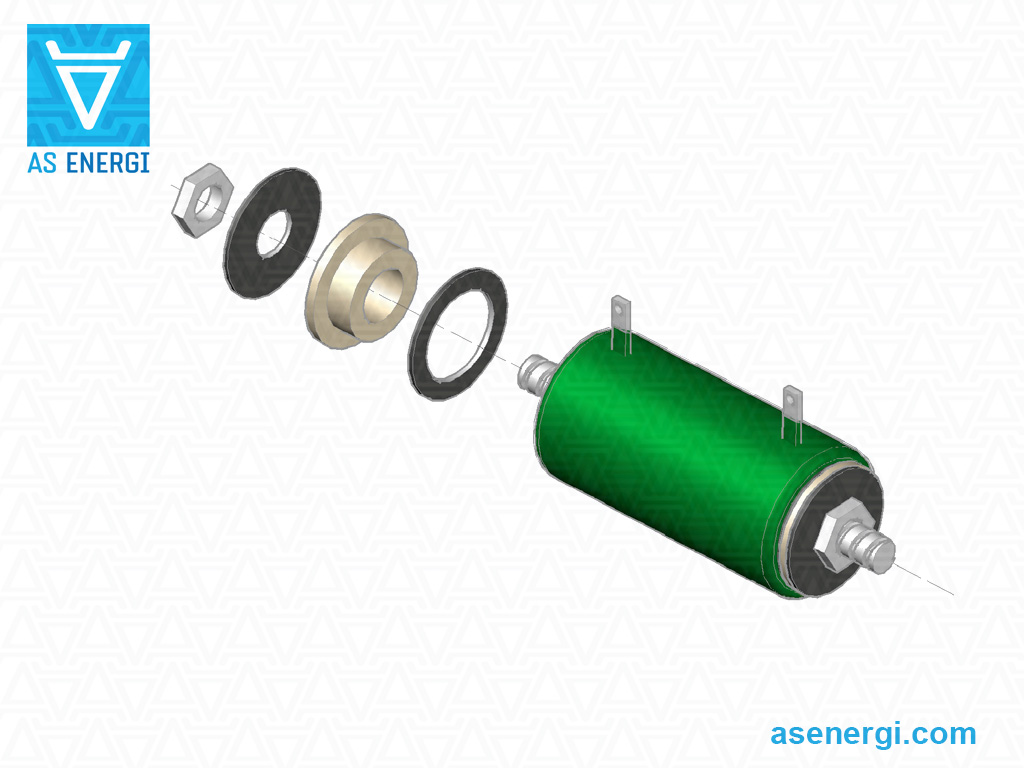

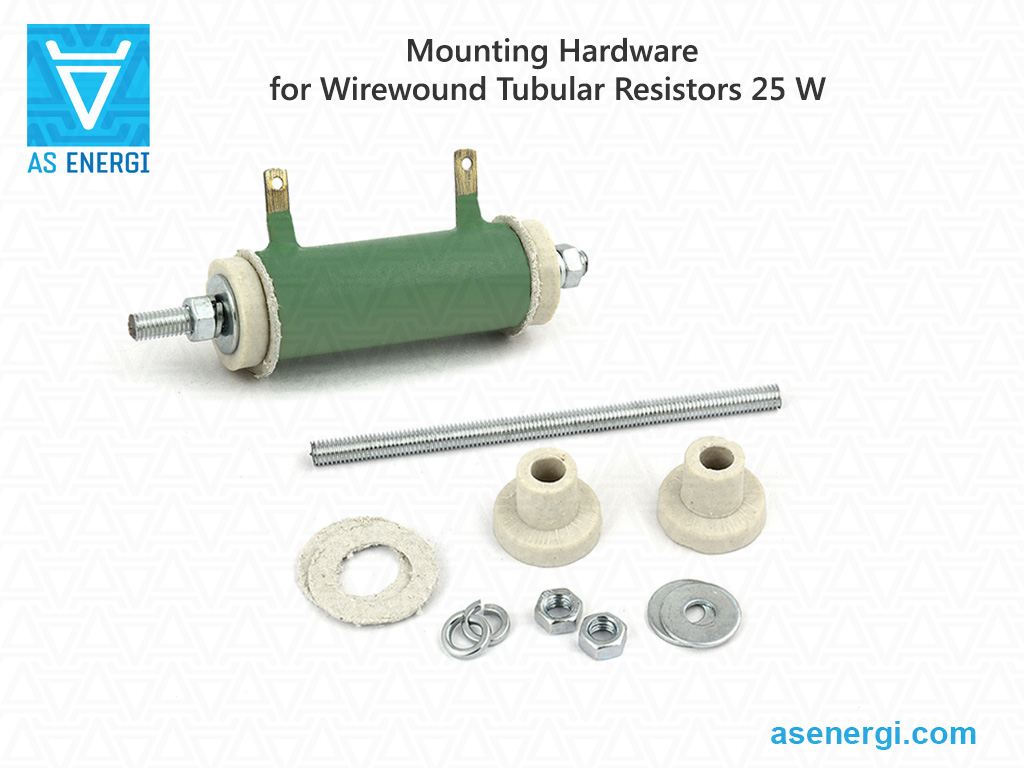

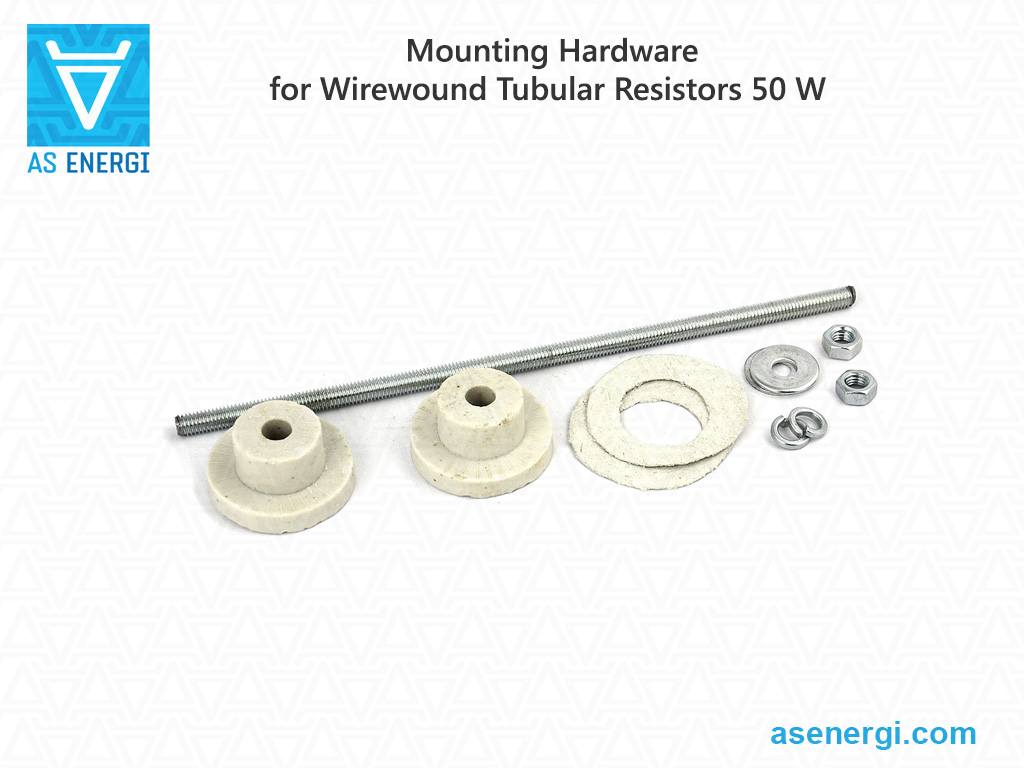

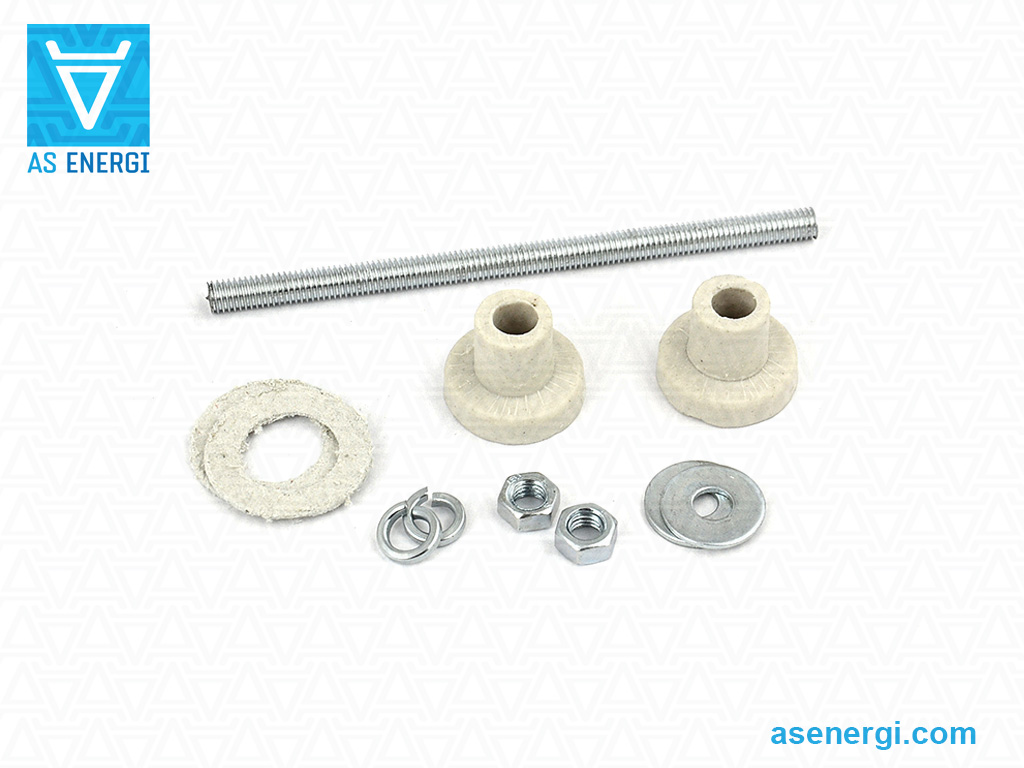

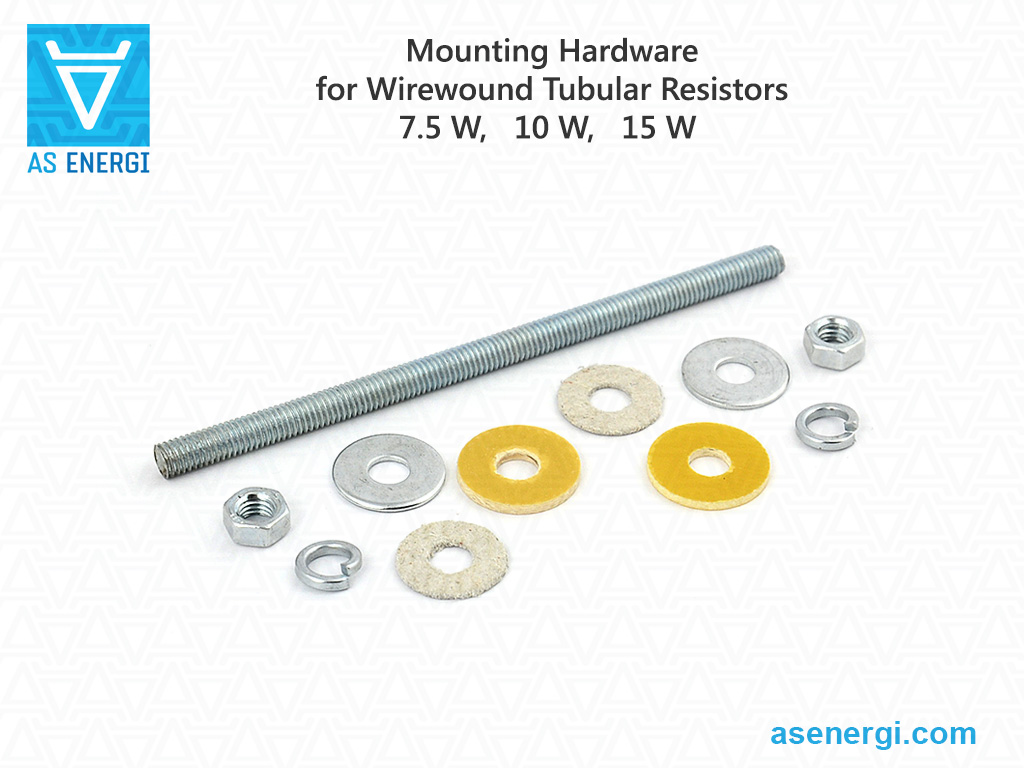

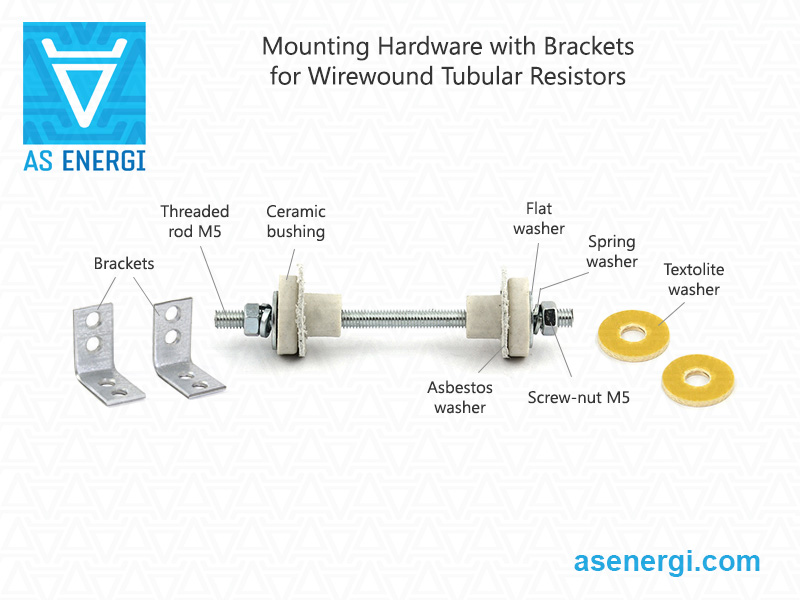

Комплектація кріпильних деталей для дротових трубчастих резисторів
 |
||
| Позиція | 7.5, 10, 15 Вт | 25, 50, 75, 100, 160 Вт |
| Різьбовий стрижень M5 | 1 шт. | 1 шт. |
| Керамічна втулка | - | 2 шт. |
| Гайка-гвинт M5 | 2 шт. | 2 шт. |
| Плоска шайба | 2 шт. | 2 шт. |
| Пружинна шайба | 2 шт. | 2 шт. |
| Азбестова шайба | 2 шт. | 2 шт. |
| Текстолітова шайба | 2 шт. | - |
| Кронштейни (кутники) | - | 2 pcs. |

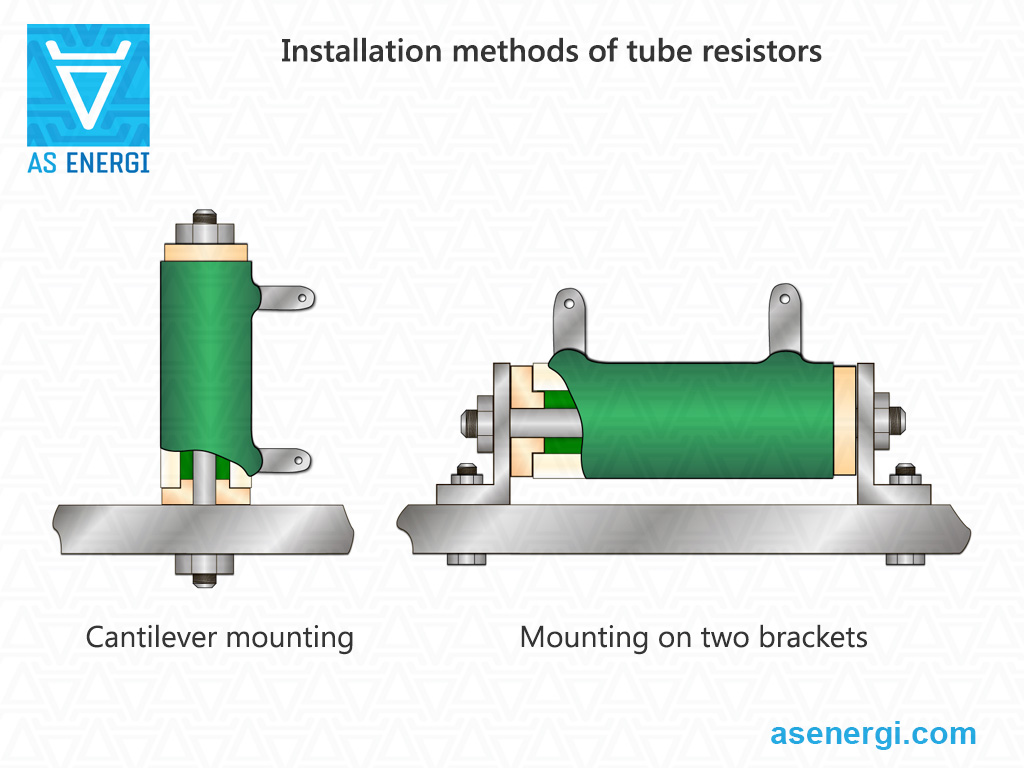

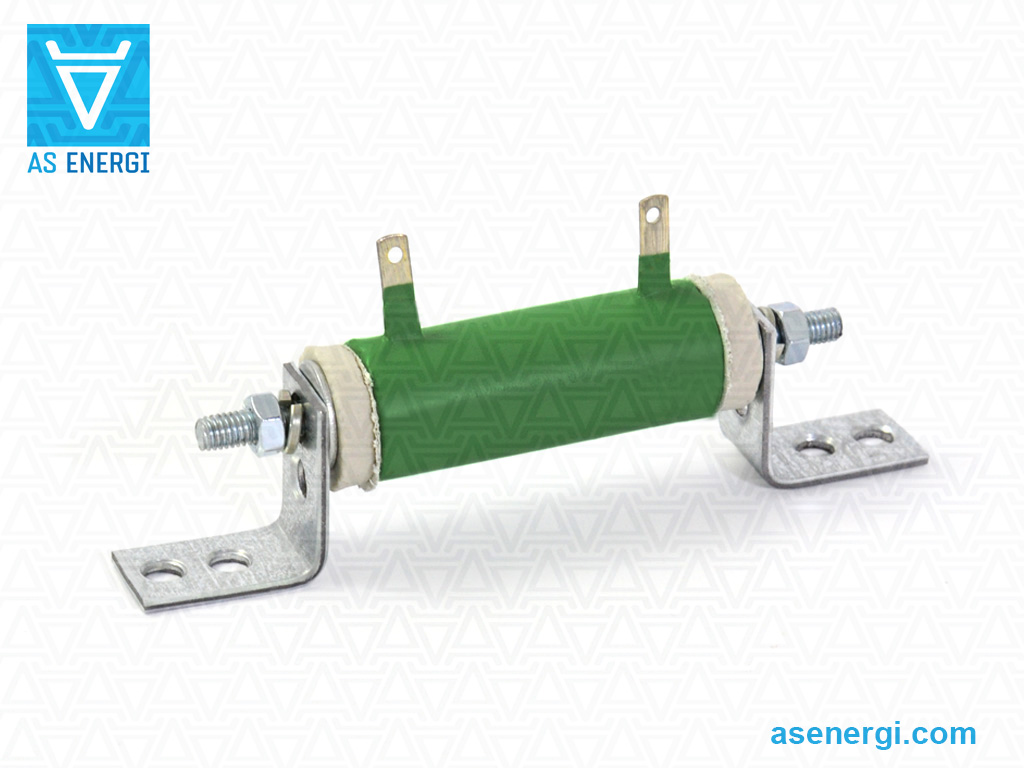

Методи встановлення трубчастих резисторів
При впливі механічних факторів для резисторів застосовується підвісний спосіб встановлення. Резистори закріплюються на монтажних пластинах за допомогою кріпильних елементів:
- потужність резистора від 3 до 25 Вт – консольно або на двох кронштейнах на кінцях монтажних стрижнів
- потужність резистора від 50 до 160 Вт – лише на двох кронштейнах на кінцях монтажних стрижнів

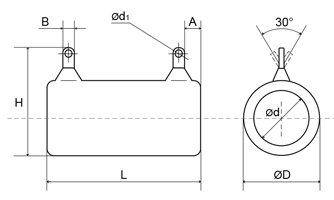

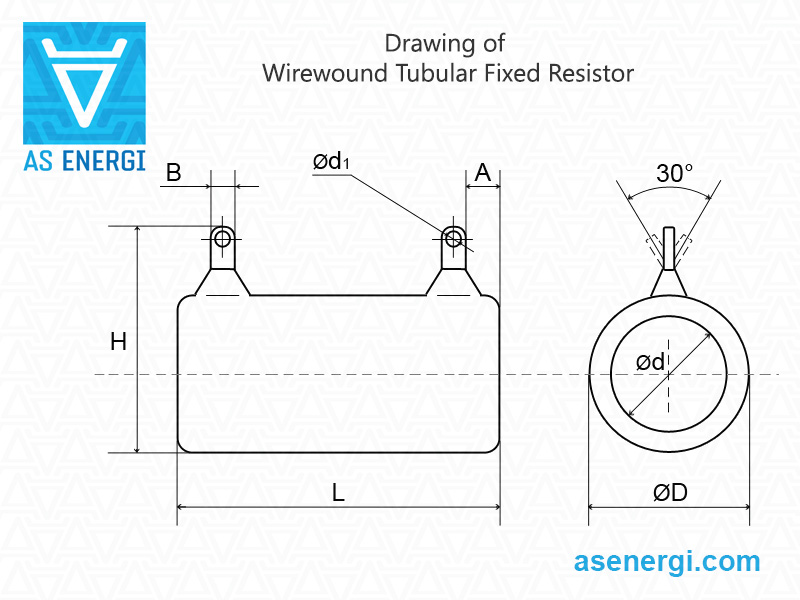

Загальні та монтажні розміри дротяних трубчастих стаціонарних резисторів:
| Серія | L, мм | ØD, мм | H, мм | Ød, мм | Ød1, мм | B, мм | A, мм | Креслення резистора |
| Резистор 7.5W | 35 | 14 | 28 | 6 | 2 | 4.5 | 3.5 |  |
| Резистор 10W | 40 | |||||||
| Резистор 15W | 45 | 17 | 31 | 8 | ||||
| Резистор 25W | 50 | 20 | 35 | 13 | ||||
| Резистор 50W | 90 | 30 | 43 | 20 | 3 | 6 | 4.5 | |
| Резистор 75W | 140 | |||||||
| Резистор 100W | 170 | |||||||
| Резистор 160W | 220 |
Дротяні трубчасті керамічні потужні резистори від AS ENERGI
Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів стаціонарних та регульованих типів.
Ви можете придбати резистори у будь-яких обсягах, і при замовленні великих партій ціна буде нижчою.
Ми здобули довіру клієнтів і постачаємо продукцію по всьому світу.
Щоб придбати дротяні трубчасті резистори, надішліть запит електронною поштою на:
І ми надамо вам комерційну пропозицію щодо постачання.
Технічний паспорт (pdf-специфікація) на дротяні трубчасті стаціонарні резистори:
PDF: технічний паспорт дротяних трубчастих стаціонарних резисторів
Інструкція з використання та експлуатації резисторів:
- Припаяйте дроти до виводів резистора в спеціально призначених отворах.
- При встановленні резисторів в обладнання рекомендовано використовувати припій Sn40Pb60. Температура сердечника паяльника 300°C. Потужність паяльника 65W. Флюс повинен складатися на 25% за масою з канифолі та на 75% за масою з ізопропілового або етилового спирту. Час паяння 5 s.
- Напруга, яка може бути подана на резистор, не повинна перевищувати значення, обчисленого на основі номінальної (або допустимої) потужності Pnom та номінального опору Rnom за формулою:
Vmax = (Pnom × Rnom)0.5 - Значення резонансної частоти - 1500 Hz.
- Ресурс роботи на 95% - 30 000 hours.
- Дозволяється експлуатація резисторів під впливом газових середовищ такого складу (без утворення вибухової суміші):
- азот – до 96%;
- кисень – до 50%;
- вуглекислий газ – до 3%;
- водень – до 20%;
- гелій – до 1%;
- аргон – до 1,5%.
- Дозволяється експлуатація резисторів під час та після впливу атмосферного тиску, зниженого до 10~5 mm Hg.
- У електричних колах з напругою понад 500V резистори повинні використовуватися з додатковою ізоляцією в місцях кріплення.
- При використанні резисторів в обладнанні з вібраційними навантаженнями від 1 до 2500 Hz з прискоренням 176.6 m/s2 (18g), виводи резистора повинні бути припаяні проводом перерізом 0.5 mm2 з ізоляцією поліхлорвініловою трубкою Ø4 mm довжиною 15-20 mm – для резисторів 5-25 W, та Ø5 mm довжиною 15-20 mm – для резисторів 50-100 W.
- Величина розтягуючої сили повинна бути 20N (2 kgf).
- Верхня частота діапазону, в якому не повинно бути резонансних частот – 1000 Hz.
- Максимальна поверхнева температура резистора не більше 250°C.

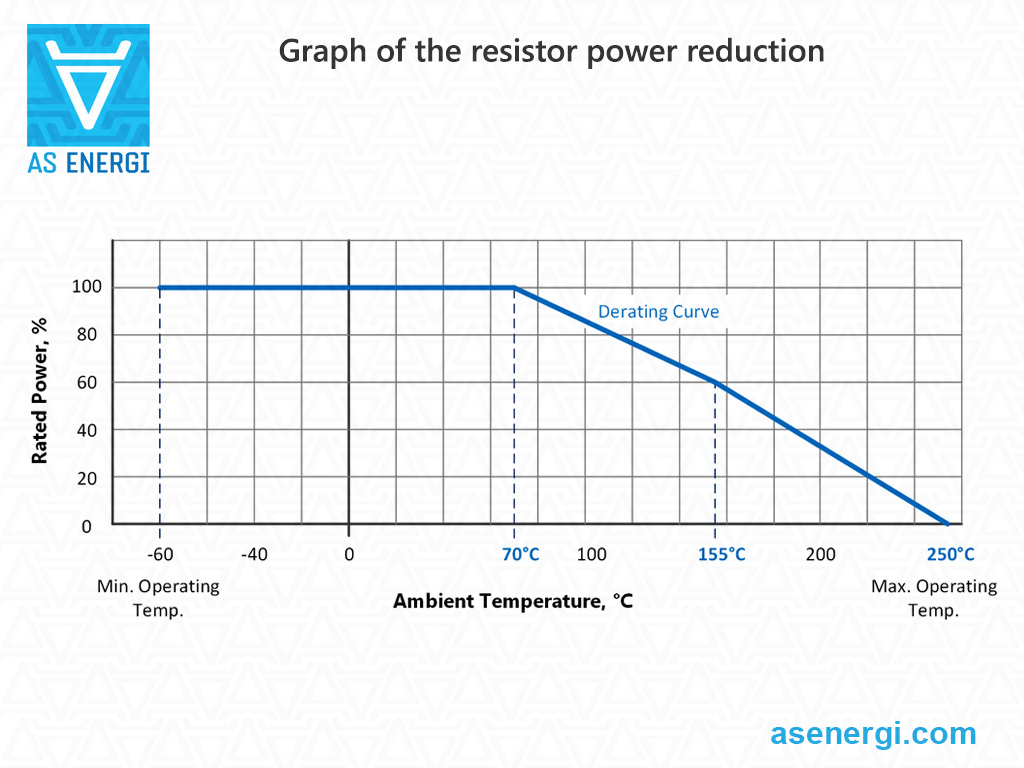

Графік зниження потужності резистора:
Навантажувальну потужність слід зменшувати відповідно до кривої зниження потужності (derating) після того, як температура навколишнього середовища перевищить номінальні значення.
Порівняльні характеристики потужних резисторів:
| Серія резисторів | Тип | Конструкція | Потужність, W | Діапазон опорів, Ом | Максимальна напруга, V | Допуск опору | |
 |

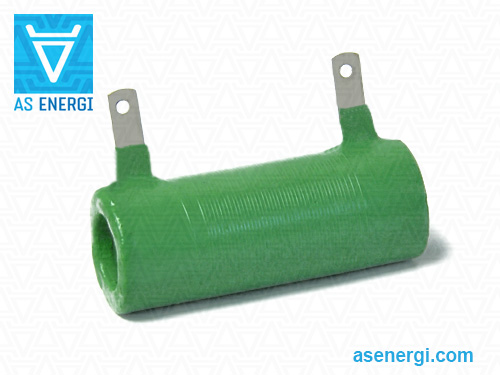

FPT, RX20 | Стаціонарний | Дротяний трубчастий керамічний | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |

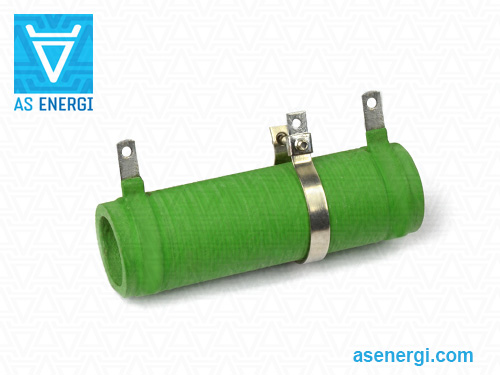

APT, RX20 | Регульований | Дротяний трубчастий керамічний | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |

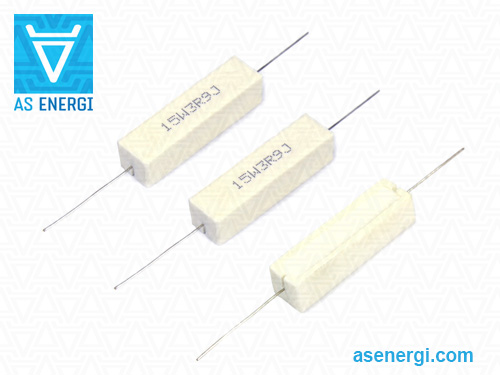

SQP, RX27, CR-L | Стаціонарний | Дротяний керамічно-цементний | 5 - 25W | 0,01 R - 100 K | ~1500V =1000V |
± 5% |
 |

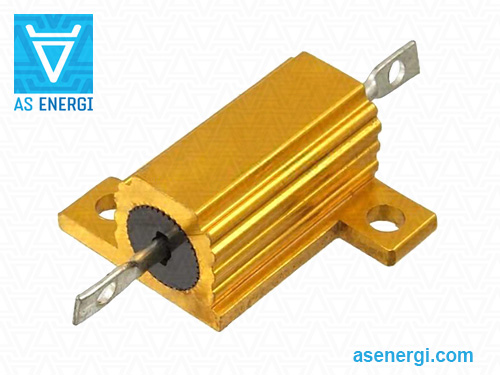

AH, HS, RX24 | Стаціонарний | Дротяний керамічний, алюмінієвий корпус з радіатором | 5 - 1000W | 0,01 R - 100 K | ~2500V =2500V |
± 5% |
