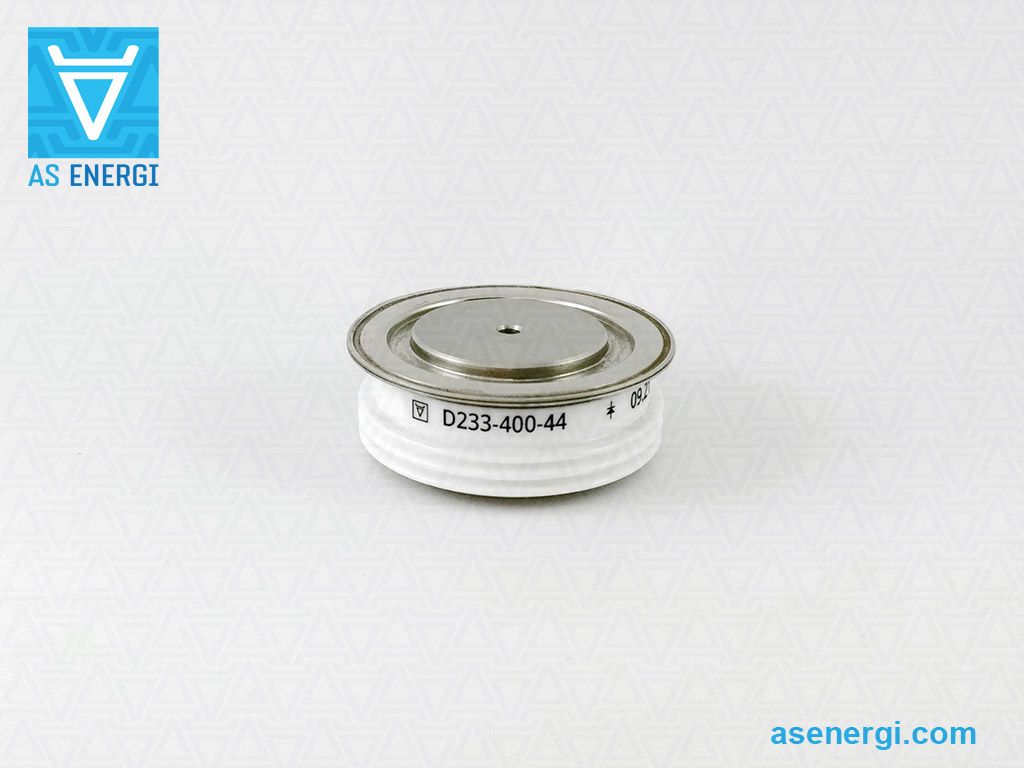

Павло ГоркунСиловий діод Д233-400 400А (2400В - 4400В)
| Середній струм, IFAV | 400А |
| Напруга, VRRM | 2400-4400В |
| Клас за напругою, VRRM / 100 | 24 - 44 |
| Д233-400 | на замовлення
+
–
|
| Корпус Розміри ØD×Ød×H |
PD32 54x33x20 мм |
| Вага | 180 г |
| Даташит PDF |  |
Силовий діод Д233-400 AS ENERGITM - це таблетковий діод загального призначення. Це силовий діод з p-n переходом, призначений для перетворення постійного і змінного струмів до 400А частотою до 500Гц в ланцюгах з напругою до 2400В - 4400В (клас за напругою від 24 до 44). Розміри діода ØDxØdxH - 54x33x20 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 180 г.
Анод і катод діода (полярність) визначаються символом на корпусі. Діоди знаходяться в стандартному промисловому керамічному корпусі притискного типу (таблетковий). Даний випрямний діод може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів діодів 350А, 370А, 390А, 400 ампер в упаковці таблеткового типу.
Для охолодження під час роботи силових напівпровідникових діодів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове охолодження.
Під час монтажу необхідно забезпечити необхідне зусилля притискання Fm специфічне для кожного типу корпусу діода (вказане в таблиці параметрів).
Напівпровідникові діоди таблеткового типу використовуються в силовому обладнанні - силові та керуючі блоки, регулятори потужності, перетворювачі (наприклад, плавильні печі), контролери, де необхідна швидка комутація і контроль струмів.
Технічні характеристики та параметри діода Д233-400 (2400В - 4400В) AS ENERGITM технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на силові діоди 2 роки з моменту придбання. При постачанні силових діодів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали діодів: Д233-400-24 (400А 2400В), Д233-400-26 (400А 2600В), Д233-400-28 (400А 2800В), Д233-400-30 (400А 3000В), Д233-400-32 (400А 3200В), Д233-400-34 (400А 3400В), Д233-400-36 (400А 3600В), Д233-400-38 (400А 3800В), Д233-400-40 (400А 4000В), Д233-400-42 (400А 4200В), Д233-400-44 (400А 4400В).
Остаточна ціна на випрямні таблеткові діоди залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики силового діода Д233-400:
| Технічні характеристики діода | Д233-400 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IF(AV) (Tcase) | 400 A (110°C) |
| Повторювальна імпульсна зворотня напруга | VRRM | 2400-4400 V |
| Максимально допустимий діючий прямий струм | IFRMS | 628 A |
| Ударний прямий струм у відкритому стані | IFSM | 7 kA |
| Захисний показник | I2t | 110 kA2·s |
| Імпульсна пряма напруга | VFM | 2.10 V |
| Піковий струм | IFM | 1256 A |
| Порогова напруга діода | VF(TO) | 0.90 V |
| Динамічний опір у відкритому стані | rT | 0.416 mΩ |
| Повторювальний імпульсний зворотній струм | IRRM | 40 mA |
| Температура переходу | Tvj max | 160 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.036 ºC/W |
| Сила затиску | Fm | 10 kN |
| Вага | W | 180 g |
| Тип корпусу, Розміри | ØDxØdxH | PD32 54x33x20 mm |
| Рекомендовані охолоджувачі | Охолоджувачі | O143,O243,O343 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування випрямного діода Д233-400:
| Д | 233 | – | 400 | – | 44 |
| Д | – | Діод,  AS ENERGITM |
| 233 | – | Тип діода (таблетковий). |
| 400 | – | Середній прямий струм у відкритому стані IF(AV), ампер. |
| 44 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 4400 В). |
Всі артикули Д233-400:
| Serie | IFAV, A | VRRM, V |
| Д233-400-24 | 400А | 2400В |
| Д233-400-26 | 400А | 2600В |
| Д233-400-28 | 400А | 2800В |
| Д233-400-30 | 400А | 3000В |
| Д233-400-32 | 400А | 3200В |
| Д233-400-34 | 400А | 3400В |
| Д233-400-36 | 400А | 3600В |
| Д233-400-38 | 400А | 3800В |
| Д233-400-40 | 400А | 4000В |
| Д233-400-42 | 400А | 4200В |
| Д233-400-44 | 400А | 4400В |
Полярність (анод, катод) і розміри таблеткового діода Д233-400:
|
|
Технічний паспорт (ПДФ) на силові випрямні діоди (зразок):
При постачанні діодів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.
