AS ENERGIСиловий діод Д553-1600 1500А, 1600А (3400В - 4400В)
| Середній струм, IFAV | 1600А |
| Напруга, VRRM | 3400-4400В |
| Клас за напругою, VRRM / 100 | 34 - 44 |
| Д553-1600 | на замовлення
+
–
|
| Корпус Розміри ØD×Ød×H |
PD53 75x50x26 мм |
| Вага | 550 г |
| Даташит PDF |  |

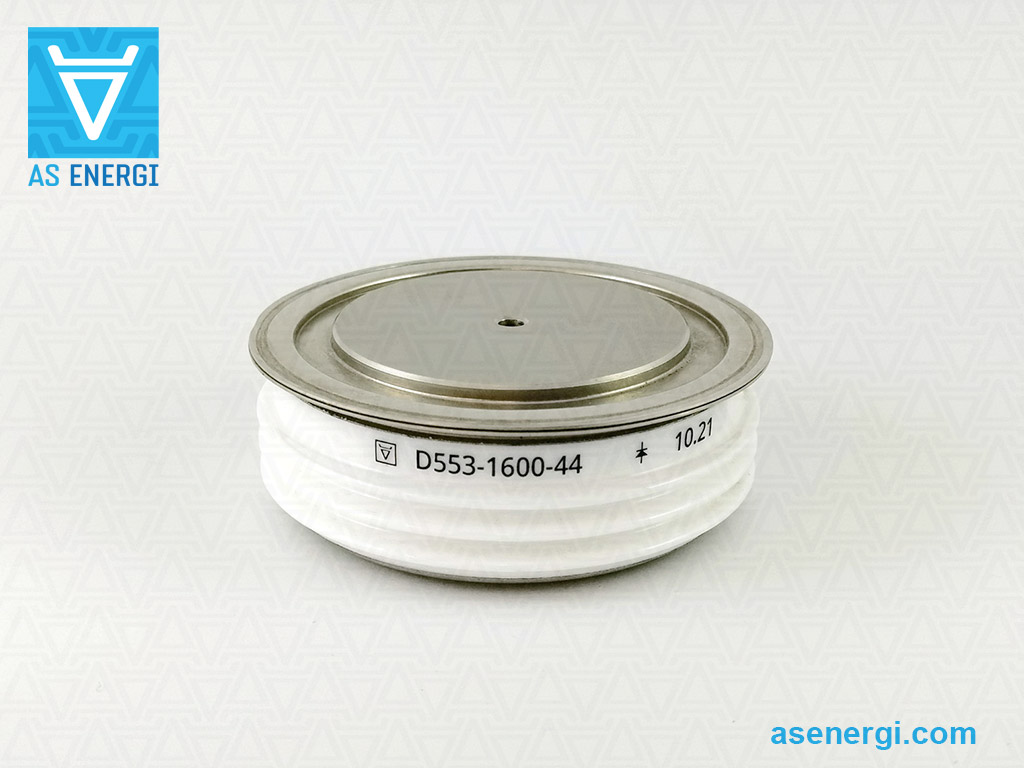

Силовий діод Д553-1600 AS ENERGITM - це таблетковий діод загального призначення. Це силовий діод з p-n переходом, призначений для перетворення постійного і змінного струмів до 1600А частотою до 500Гц в ланцюгах з напругою до 3400В - 4400В (клас за напругою від 34 до 44). Розміри діода ØDxØdxH - 75x50x26 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 550 г.
Анод і катод діода (полярність) визначаються символом на корпусі. Діоди знаходяться в стандартному промисловому керамічному корпусі притискного типу (таблетковий). Даний випрямний діод може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів діодів 1450А, 1500А, 1600 ампер в упаковці таблеткового типу.
Для охолодження під час роботи силових напівпровідникових діодів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове охолодження.
Під час монтажу необхідно забезпечити необхідне зусилля притискання Fm специфічне для кожного типу корпусу діода (вказане в таблиці параметрів).
Напівпровідникові діоди таблеткового типу використовуються в силовому обладнанні - силові та керуючі блоки, регулятори потужності, перетворювачі (наприклад, плавильні печі), контролери, де необхідна швидка комутація і контроль струмів.
Технічні характеристики та параметри діода Д553-1600 (3400В - 4400В) AS ENERGITM технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на силові діоди 2 роки з моменту придбання. При постачанні силових діодів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали діодів: Д553-1600-34 (1600А 3400В), Д553-1600-36 (1600А 3600В), Д553-1600-38 (1600А 3800В), Д553-1600-40 (1600А 4000В), Д553-1600-42 (1600А 4200В), Д553-1600-44 (1600А 4400В).
Остаточна ціна на випрямні таблеткові діоди залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики силового діода Д553-1600:
| Технічні характеристики діода | Д553-1600 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IF(AV) (Tcase) | 1600 A (100°C) 1990 A (85°C) |
| Повторювальна імпульсна зворотня напруга | VRRM | 3400-4400 V |
| Максимально допустимий діючий прямий струм | IFRMS | 2512 A |
| Ударний прямий струм у відкритому стані | IFSM | 33 kA |
| Захисний показник | I2t | 13000 kA2·s |
| Імпульсна пряма напруга | VFM | 1.85 V |
| Піковий струм | IFM | 5024 A |
| Порогова напруга діода | VF(TO) | 0.98 V |
| Динамічний опір у відкритому стані | rT | 0.17 mΩ |
| Повторювальний імпульсний зворотній струм | IRRM | 60 mA |
| Температура переходу | Tvj max | 160 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.018 ºC/W |
| Сила затиску | Fm | 26 kN |
| Вага | W | 550 g |
| Тип корпусу, Розміри | ØDxØdxH | PD53 75x50x26 mm |
| Рекомендовані охолоджувачі | Охолоджувачі | O153,O253 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування випрямного діода Д553-1600:
| Д | 553 | – | 1600 | – | 44 |
| Д | – | Діод,  AS ENERGITM |
| 553 | – | Тип діода (таблетковий). |
| 1600 | – | Середній прямий струм у відкритому стані IF(AV), ампер. |
| 44 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 4400 В). |
Всі артикули Д553-1600:
| Serie | IFAV, A | VRRM, V |
| Д553-1600-34 | 1600А | 3400В |
| Д553-1600-36 | 1600А | 3600В |
| Д553-1600-38 | 1600А | 3800В |
| Д553-1600-40 | 1600А | 4000В |
| Д553-1600-42 | 1600А | 4200В |
| Д553-1600-44 | 1600А | 4400В |
Полярність (анод, катод) і розміри таблеткового діода Д553-1600:
|
|
Технічний паспорт (ПДФ) на силові випрямні діоди (зразок):
При постачанні діодів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.
