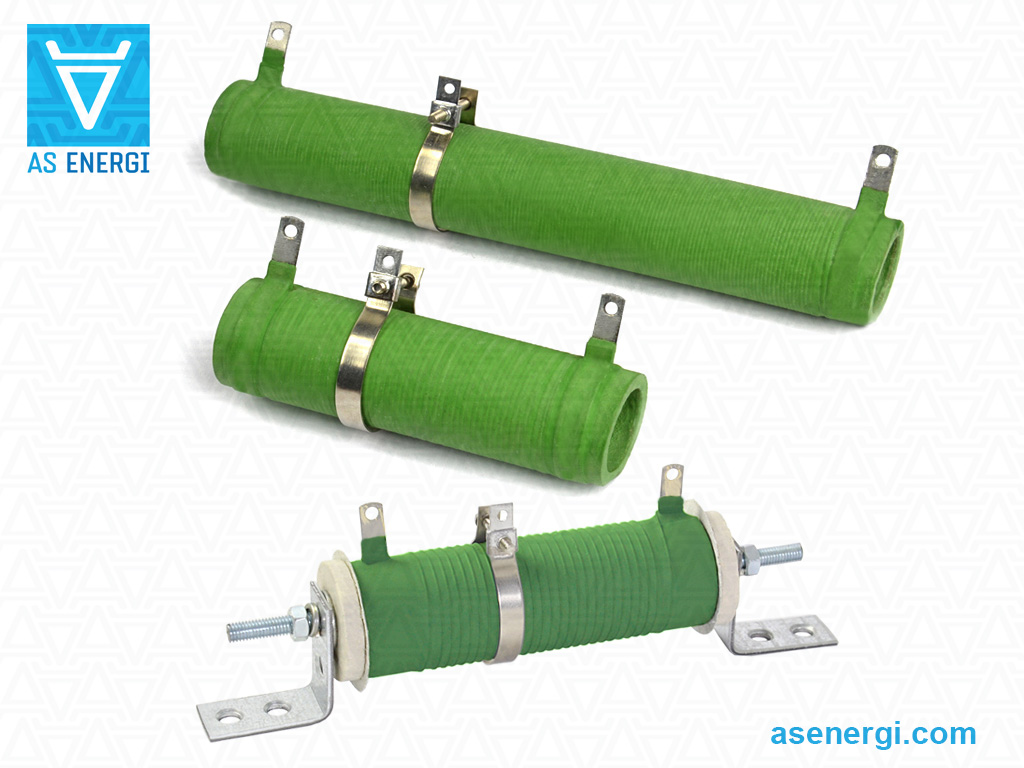

Дротяні трубчасті регульовані резистори 7.5Вт – 160Вт та комплект кріплень

Дротяні регульовані (налаштовувані) високопотужні резистори трубчастого типу серії APT (RX20, RXG), номінальний опір від 1 Ом до 100 кОм, розсіювана потужність резистора від 7.5Вт до 160Вт.

Резистори призначені для застосування в змінних та постійних колах, забезпечують обмеження струму та розподіл напруги.

Дротяні трубчасті резистори доступні до замовлення по номінальній потужності: 7.5Вт, 10Вт, 15Вт, 25Вт, 50Вт, 75Вт, 100Вт, 160Вт. Резистори з конкретною номінальною потужністю також можуть бути виготовлені за індивідуальним замовленням.

Технічний опис (PDF) дротяних трубчастих регульованих резисторів.

Значення номінального опору відповідають ряду E24.

Конструктивно резистор складається з трубчастого керамічного осердя, на яке намотано дріт із постійною питомою опором (константан для низького опору або ніхром для високого опору). Резистори вкриті термостійкою та вологостійкою ізоляційною фарбою.

Опір резистора регулюється шляхом зміни положення рухомого затискного хомута (рухомого контакту) вздовж корпуса (трубки). Контакт між затискним хомутом і дротяними витками резистора забезпечується непофарбованою частиною корпуса.

Контакти, відводи резистора виконані жорсткими, стрічкового типу з отворами для гвинтів або для паяння проводів. Вид кріплення — підвісковий. Монтаж резисторів на панелі забезпечується комплектом кріплень. Допуск опору ±5%, ±10%.

Максимальна робоча напруга при змінному струмі — 1000В, при постійному — 1400В. Підвищена експлуатаційна температура навколишнього середовища не перевищує +155°C (при цьому потужність знижується до 60% від номінальної), гранична температура до +250°C. Опір ізоляції дротяних резисторів не менше 1000 МОм. Робочий ресурс — не менше 15000 годин.

Використовуючи калькулятор, зручно розрахувати загальний опір при послідовному або паралельному з'єднанні резисторів, а також опір резистора в колі.

Порівняльні характеристики дротяних трубчастих резисторів, цементних резисторів та резисторів в алюмінієвому корпусі наведені в порівняльній таблиці.

Детальні технічні характеристики резисторів, габаритні та монтажні розміри, комплект кріплення, рекомендації з монтажу та експлуатації наведені на сторінці нижче.

Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів. Вся наша продукція проходить суворий контроль якості та відповідає необхідним стандартам. Оскільки ми є виробником, у ціну кінцевого продукту не включені дилерські накрутки, тому маємо конкурентну цінову політику.

Гарантійний термін на резистори, що постачаються нашою компанією, становить 2 роки. Надаються документи, що підтверджують якість продукції.

Кінцева ціна на дротяні трубчасті регульовані резистори залежить від кількості, умов поставки та форми оплати.

З питань щодо придбання дротяних трубчастих резисторів надішліть запит на:

[email protected]

І ми надамо вам комерційну пропозицію на постачання.
Для великих партій – індивідуальна ціна!!!

Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.

Ряд номіналів дротяних трубчастих регульованих резисторів:

		Номінальна потужність		7.5Вт до 160Вт
		Діапазон опору, Ω		1R – 100K
		Допуск опору		± 5%, ± 10%
		Максимальна робоча напруга		1400В
		Температура експлуатації		-60°C ... +155°C
		Підвищена температура навколишнього середовища при експлуатації		70ºC
Потужність	Опір	Ціна	Габарити D×L×H×d, mm	Вага
7.5W	1R - 100R	Резистор APT 7.5W 1R - 100R	+ –	14×35×28×6	16 g
	110R - 910R	Резистор APT 7.5W 110R - 910R	+ –
	1K - 10K	Резистор APT 7.5W 1K - 10K	+ –

10W	1.8R - 100R	Резистор APT 10W 1.8R - 100R	+ –	14×40×28×6	18 g
	110R - 910R	Резистор APT 10W 110R - 910R	+ –
	1K - 10K	Резистор APT 10W 1K - 10K	+ –

15W	1.8R - 100R	Резистор APT 15W 1.8R - 100R	+ –	17×45×31×8	25 g
	110R - 910R	Резистор APT 15W 110R - 910R	+ –
	1K - 15K	Резистор APT 15W 1K - 15K	+ –

25W	1.8R - 100R	Резистор APT 25W 1.8R - 100R	+ –	20×50×35×13	30 g
	110R - 910R	Резистор APT 25W 110R - 910R	+ –
	1K - 18K	Резистор APT 25W 1K - 18K	+ –

50W	1.8R - 16R	Резистор APT 50W 1.8R - 16R	+ –	30×90×43×20	95 g
	18R - 100R	Резистор APT 50W 18R - 100R	+ –
	110R - 910R	Резистор APT 50W 110R - 910R	+ –
	1K - 51K	Резистор APT 50W 1K - 51K	+ –

75W	1.8R - 43R	Резистор APT 75W 1.8R - 43R	+ –	30×140×43×20	135 g
	47R - 220R	Резистор APT 75W 47R - 220R	+ –
	230R - 10K	Резистор APT 75W 230R - 10K	+ –
	11K - 100K	Резистор APT 75W 11K - 100K	+ –

100W	3.9R - 43R	Резистор APT 100W 3.9R - 43R	+ –	30×170×43×20	185 g
	47R - 240R	Резистор APT 100W 47R - 240R	+ –
	250R - 10K	Резистор APT 100W 250R - 10K	+ –
	11K - 100K	Резистор APT 100W 11K - 100K	+ –

160W	3.9R - 10K	Резистор APT 160W 3.9R - 10K	+ –	30×220×43×20	245 g

Посібник з маркування резисторів:

Резистор

APT

25W

100R

±10%

Резистор	–	Найменування виробу.
APT	–	Серія регульованих пофарбованих трубчастих резисторів.
25Вт	–	Номінальна потужність, Ват.
100R	–	Номінальний опір, Ом.
±10%	–	Допуск.

Електричні та технічні характеристики дротяних трубчастих резисторів:

Номінальна потужність	7.5Вт, 10Вт, 15Вт, 25Вт, 50Вт, 75Вт, 100Вт, 160Вт
Діапазон опору, Ω	1R – 100K
Ряд значень номінального опору	E24, Дані по значеннях опору
Допуск опору	± 5%, ± 10%
Номінальна напруга	V_max = (P_nom × R_nom)^0.5
Максимальна робоча напруга	1400В
Температура експлуатації	-60°C ... +155°C
Підвищена температура навколишнього середовища при експлуатації	70ºC
Відносна вологість при 35°C без конденсації	<98%
Температурний коефіцієнт опору	±500 ppm/°C
Опір ізоляції	1000 МОм
Термін служби	15000 годин

Кріплення для дротяних трубчастих резисторів

Кріплення використовуються для монтажу резисторів. Резистори можуть постачатися у комплекті з набором кріплень, включаючи монтажні кронштейни (кутики), які замовляються окремо.


Фото	Серія кріплень та кронштейнів	Ціна	Розміри, mm							Вага
			Розтрубний стрижень		Керамічна втулка		Монтажні кронштейни	Відстань між віссю резистора і панеллю	Відстань між резистором і панеллю
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 7.5W	+ –	55	М5	-	-	-	-	-	8 г
	HDW 10W	+ –	60		-	-	-	-	-	10 г
	HDW 15W	+ –	80		-	-	-	-	-	13 г
	HDW 25W	+ –	90	М5	20	11	25x25x15	20	10.5±1	24 г
	BR 25W (2 шт.)	+ –								17 г
	HDW 50W	+ –	150	М5	30	18	30x30x15	24	9.5±1	47 г
	BR 50W (2 шт.)	+ –								21 г
	HDW 75W	+ –	210	М5	30	18	30x30x15	24	9.5±1	55 г
	BR 75W (2 шт.)	+ –								21 г
	HDW 100W	+ –	245	М5	30	18	30x30x15	24	9.5±1	58 г
	BR 100W (2 шт.)	+ –								21 г
	HDW 160W	+ –	300	М5	30	18	30x30x15	24	9.5±1	64 г
	BR 160W (2 шт.)	+ –								21 г

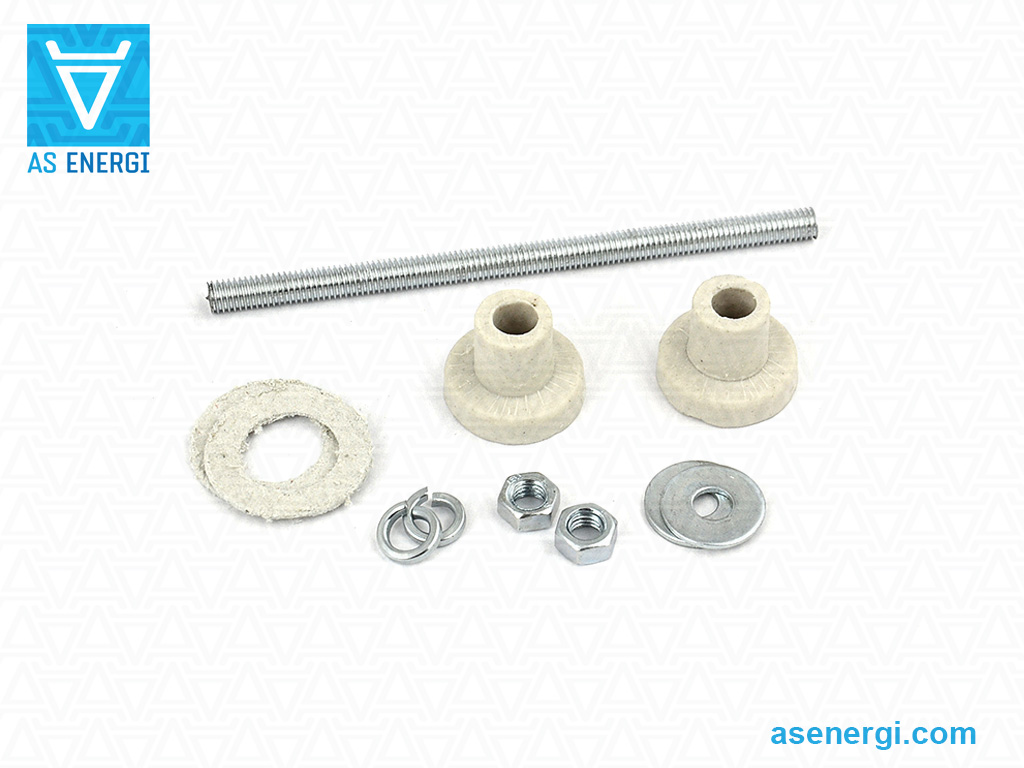

Комплектація кріплень для дротяних трубчастих резисторів


Назва	7.5, 10, 15 Вт	25, 50, 75, 100, 160 Вт
Різьбовий стрижень M5	1 шт.	1 шт.
Керамічна втулка	-	2 шт.
Гвинт-гайка M5	2 шт.	2 шт.
Плоска шайба	2 шт.	2 шт.
Пружинна шайба	2 шт.	2 шт.
Асбестова шайба	2 шт.	2 шт.
Текстолітова шайба	2 шт.	-
Кронштейни (кутики)	-	2 шт.

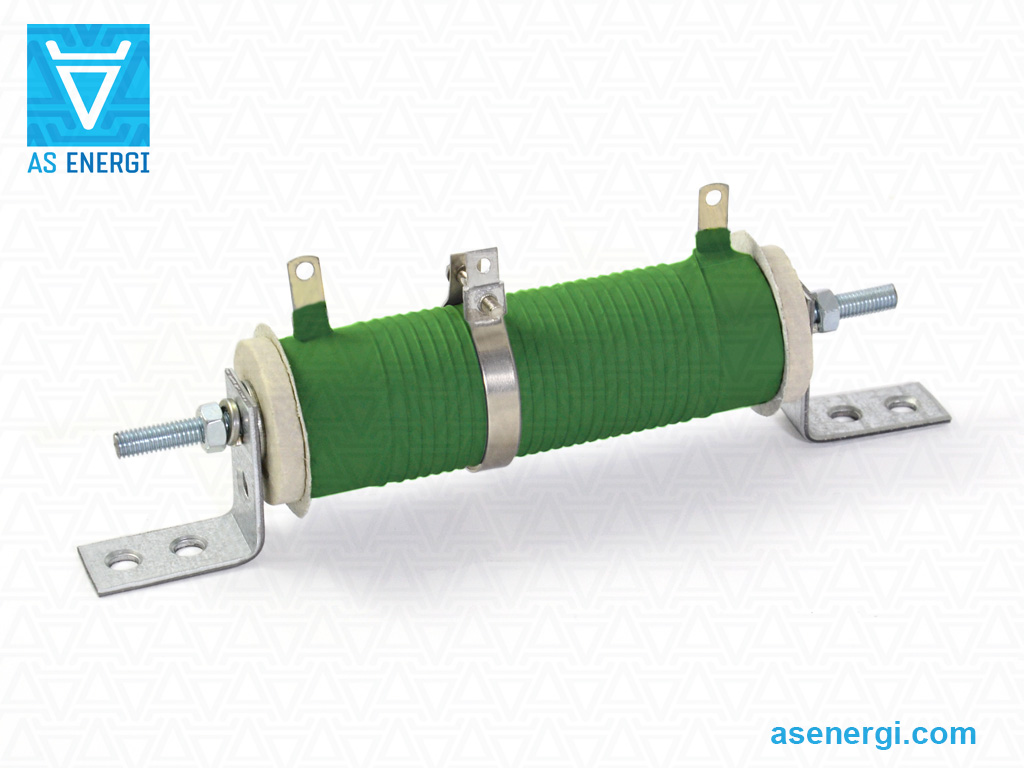

Методи монтажу трубчастих резисторів

Під впливом механічних факторів для резисторів застосовується підвісковий спосіб монтажу. Резистори кріпляться до монтажних плит за допомогою комплекта кріплень:

потужність резистора від 3 до 25 Вт – консолі або на двох кронштейнах по кінцях монтажних шпильок
потужність резистора від 50 до 160 Вт – тільки на двох кронштейнах по кінцях монтажних шпильок

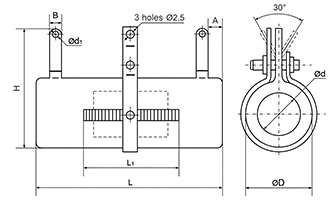

Габаритні та монтажні розміри дротяних трубчастих регульованих резисторів:

Серія	L, mm	L₁, mm	ØD, mm	H, mm	Ød, mm	Ød₁, mm	B, mm	A, mm	Креслення резистора
Резистор 7.5Вт	35	17	14	28	6	2	4.5	3.5
Резистор 10Вт	40	20	14	28	6
Резистор 15Вт	45	23	17	31	8
Резистор 25Вт	50	30	20	35	13
Резистор 50Вт	90	65	30	43	20	3	6	4.5
Резистор 75Вт	140	110
Резистор 100Вт	170	144
Резистор 160Вт	220	175

Дротяні трубчасті керамічні силові резистори AS ENERGI

Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів фіксованого та регульованого типів.
Ви можете купувати резистори у нас у будь-яких обсягах, а при замовленні великих партій ціна буде нижчою.
Ми завоювали довіру клієнтів і постачаємо продукцію по всьому світу.

Для придбання дротяних трубчастих резисторів надсилайте запит на електронну пошту:

[email protected]

І ми надамо вам комерційну пропозицію на постачання.

Даташит (pdf) для дротяних трубчастих регульованих резисторів:

Технічний опис (PDF) дротяних трубчастих регульованих резисторів

Керівництво з використання та експлуатації резисторів:

Припаяйте дроти до відводів резистора у спеціально призначених отворах.
При встановленні резисторів в обладнання рекомендується використовувати припій Sn40Pb60. Температура жала паяльника — 300°C. Потужність паяльника — 65W. Флюс має складатися з 25% за масою канифолі та 75% за масою ізопропілового або етилового спирту. Час паяння 5 с.
Напруга, яку можна подавати на резистор, не повинна перевищувати величину, розраховану на основі номінальної (або допустимої) потужності P_nom та номінального опору R_nom за формулою:
V_max = (P_nom × R_nom)^0.5
Значення резонансної частоти - 1500 Гц.
95-відсотковий ресурс роботи - 30 000 годин.
Дозволяється експлуатація резисторів під впливом газових середовищ такого складу (без утворення вибухової суміші):
- азот – до 96%;
- кисень – до 50%;
- вуглекислий газ – до 3%;
- водень – до 20%;
- гелій – до 1%;
- аргон – до 1,5%.
Дозволена експлуатація резисторів під час і після впливу зниженого атмосферного тиску до 10~5 мм рт. ст..
В електричних колах з напругою понад 500В резистори повинні використовуватися з додатковою ізоляцією в місцях кріплення.
При використанні резисторів в обладнанні з вібраційними навантаженнями від 1 до 2500 Гц з прискоренням 176.6 m/s² (18g) відводи резистора повинні бути припаяні дротом перетином 0.5 mm² з ізоляцією поліхлорвініловою трубкою Ø4 mm та довжиною 15-20 mm – для резисторів 5-25 Вт, і Ø5 mm та довжиною 15-20 mm – для резисторів 50-100 Вт.
Значення сили на розрив має бути 20N (2 кгс).
Верхня частота діапазону, в якій не повинно бути резонансних частот – 1000 Гц.
Максимальна поверхнева температура резистора не перевищує 250°C.

Графік зниження потужності резистора:

Навантажувальну потужність слід знижувати відповідно до кривої дерейтингу при перевищенні температури навколишнього середовища від номінальних значень.

Порівняльні характеристики високопотужних резисторів:

Серія резисторів		Тип	Конструкція	Потужність, Вт	Діапазон опору, Ом	Максимальна напруга, В	Допуск опору
	FPT, RX20	Фіксований	Дротяний трубчастий керамічний	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	Регульований	Дротяний трубчастий керамічний	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	Фіксований	Дротяний керамічний цементний	5 - 25W	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	Фіксований	Дротяний керамічний, алюмінієвий корпус з радіатором	5 - 1000W	0,01 R - 100 K	~2500V =2500V	± 5%
