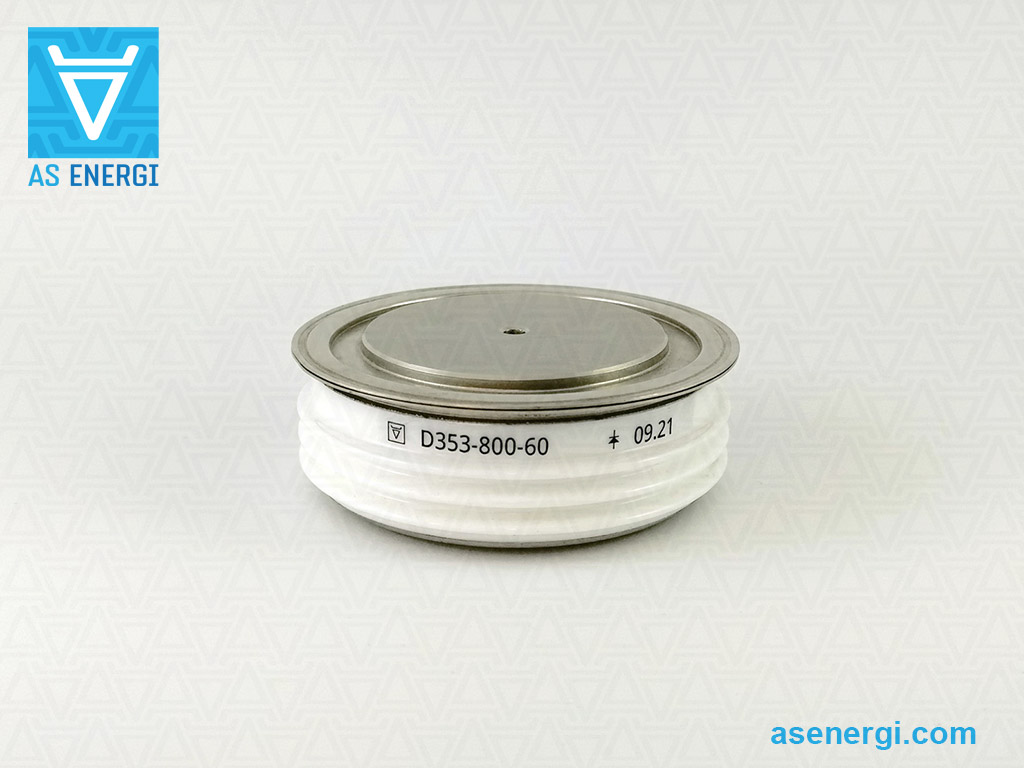

Павло ГоркунСиловий діод Д353-800 800А (4600В - 6000В)
| Середній струм, IFAV | 800А |
| Напруга, VRRM | 4600-6000В |
| Клас за напругою, VRRM / 100 | 46 - 60 |
| Д353-800 | на замовлення
+
–
|
| Корпус Розміри ØD×Ød×H |
PD53 75x50x26 мм |
| Вага | 550 г |
| Даташит PDF |  |
Силовий діод Д353-800 AS ENERGITM - це таблетковий діод загального призначення. Це силовий діод з p-n переходом, призначений для перетворення постійного і змінного струмів до 800А частотою до 500Гц в ланцюгах з напругою до 4600В - 6000В (клас за напругою від 46 до 60). Розміри діода ØDxØdxH - 75x50x26 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 550 г.
Анод і катод діода (полярність) визначаються символом на корпусі. Діоди знаходяться в стандартному промисловому керамічному корпусі притискного типу (таблетковий). Даний випрямний діод може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів діодів 750А, 780А, 790А, 800 ампер в упаковці таблеткового типу.
Для охолодження під час роботи силових напівпровідникових діодів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове охолодження.
Під час монтажу необхідно забезпечити необхідне зусилля притискання Fm специфічне для кожного типу корпусу діода (вказане в таблиці параметрів).
Напівпровідникові діоди таблеткового типу використовуються в силовому обладнанні - силові та керуючі блоки, регулятори потужності, перетворювачі (наприклад, плавильні печі), контролери, де необхідна швидка комутація і контроль струмів.
Технічні характеристики та параметри діода Д353-800 (4600В - 6000В) AS ENERGITM технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на силові діоди 2 роки з моменту придбання. При постачанні силових діодів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали діодів: Д353-800-46 (800А 4600В), Д353-800-48 (800А 4800В), Д353-800-50 (800А 5000В), Д353-800-52 (800А 5200В), Д353-800-54 (800А 5400В), Д353-800-56 (800А 5600В), Д353-800-58 (800А 5800В), Д353-800-60 (800А 6000В).
Остаточна ціна на випрямні таблеткові діоди залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики силового діода Д353-800:
| Технічні характеристики діода | Д353-800 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IF(AV) (Tcase) | 800 A (100°C) |
| Повторювальна імпульсна зворотня напруга | VRRM | 4600-6000 V |
| Максимально допустимий діючий прямий струм | IFRMS | 1256 A |
| Ударний прямий струм у відкритому стані | IFSM | 12 kA |
| Захисний показник | I2t | 720 kA2·s |
| Імпульсна пряма напруга | VFM | 2.40 V |
| Піковий струм | IFM | 2512 A |
| Порогова напруга діода | VF(TO) | 1.31 V |
| Динамічний опір у відкритому стані | rT | 0.74 mΩ |
| Повторювальний імпульсний зворотній струм | IRRM | 100 mA |
| Температура переходу | Tvj max | 140 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.018 ºC/W |
| Сила затиску | Fm | 26 kN |
| Вага | W | 550 g |
| Тип корпусу, Розміри | ØDxØdxH | PD53 75x50x26 mm |
| Рекомендовані охолоджувачі | Охолоджувачі | O153,O253 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування випрямного діода Д353-800:
| Д | 353 | – | 800 | – | 60 |
| Д | – | Діод,  AS ENERGITM |
| 353 | – | Тип діода (таблетковий). |
| 800 | – | Середній прямий струм у відкритому стані IF(AV), ампер. |
| 60 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 6000 В). |
Всі артикули Д353-800:
| Serie | IFAV, A | VRRM, V |
| Д353-800-46 | 800А | 4600В |
| Д353-800-48 | 800А | 4800В |
| Д353-800-50 | 800А | 5000В |
| Д353-800-52 | 800А | 5200В |
| Д353-800-54 | 800А | 5400В |
| Д353-800-56 | 800А | 5600В |
| Д353-800-58 | 800А | 5800В |
| Д353-800-60 | 800А | 6000В |
Полярність (анод, катод) і розміри таблеткового діода Д353-800:
|
|
Технічний паспорт (ПДФ) на силові випрямні діоди (зразок):
При постачанні діодів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.
