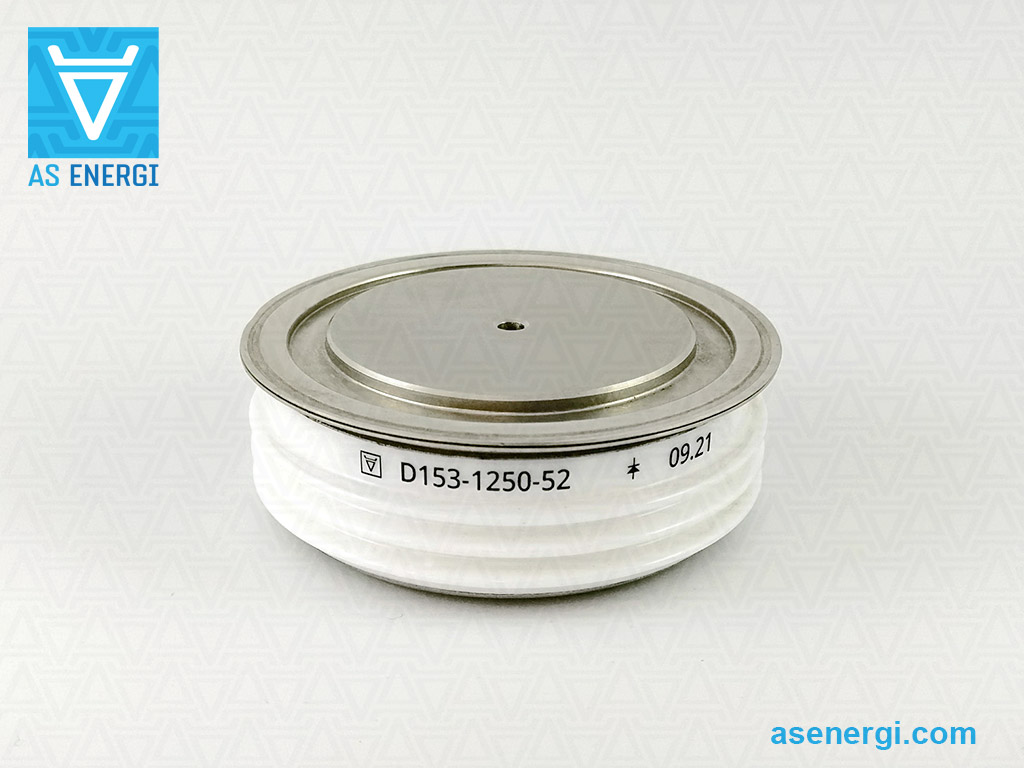

AS ENERGIСиловий діод Д153-1250 1200А, 1250А (4400В - 5200В)
| Середній струм, IFAV | 1250А |
| Напруга, VRRM | 4400-5200В |
| Клас за напругою, VRRM / 100 | 44 - 52 |
| Д153-1250 | на замовлення
+
–
|
| Корпус Розміри ØD×Ød×H |
PD53 75x50x26 мм |
| Вага | 550 г |
| Даташит PDF |  |
Силовий діод Д153-1250 AS ENERGITM - це таблетковий діод загального призначення. Це силовий діод з p-n переходом, призначений для перетворення постійного і змінного струмів до 1250А частотою до 500Гц в ланцюгах з напругою до 4400В - 5200В (клас за напругою від 44 до 52). Розміри діода ØDxØdxH - 75x50x26 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 550 г.
Анод і катод діода (полярність) визначаються символом на корпусі. Діоди знаходяться в стандартному промисловому керамічному корпусі притискного типу (таблетковий). Даний випрямний діод може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів діодів 1100А, 1150А, 1200А, 1250 ампер в упаковці таблеткового типу.
Для охолодження під час роботи силових напівпровідникових діодів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове охолодження.
Під час монтажу необхідно забезпечити необхідне зусилля притискання Fm специфічне для кожного типу корпусу діода (вказане в таблиці параметрів).
Напівпровідникові діоди таблеткового типу використовуються в силовому обладнанні - силові та керуючі блоки, регулятори потужності, перетворювачі (наприклад, плавильні печі), контролери, де необхідна швидка комутація і контроль струмів.
Технічні характеристики та параметри діода Д153-1250 (4400В - 5200В) AS ENERGITM технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на силові діоди 2 роки з моменту придбання. При постачанні силових діодів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали діодів: Д153-1250-44 (1250А 4400В), Д153-1250-46 (1250А 4600В), Д153-1250-48 (1250А 4800В), Д153-1250-50 (1250А 5000В), Д153-1250-52 (1250А 5200В).
Остаточна ціна на випрямні таблеткові діоди залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики силового діода Д153-1250:
| Технічні характеристики діода | Д153-1250 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IF(AV) (Tcase) | 1650 A (85°C) |
| Повторювальна імпульсна зворотня напруга | VRRM | 4400-5200 V |
| Максимально допустимий діючий прямий струм | IFRMS | 2590 A |
| Ударний прямий струм у відкритому стані | IFSM | 25 kA |
| Захисний показник | I2t | 3125 kA2·s |
| Імпульсна пряма напруга | VFM | 1.95 V |
| Піковий струм | IFM | 3925 A |
| Порогова напруга діода | VF(TO) | 0.92 V |
| Динамічний опір у відкритому стані | rT | 0.31 mΩ |
| Повторювальний імпульсний зворотній струм | IRRM | 100 mA |
| Температура переходу | Tvj max | 150 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.018 ºC/W |
| Сила затиску | Fm | 26 kN |
| Вага | W | 550 g |
| Тип корпусу, Розміри | ØDxØdxH | PD53 75x50x26 mm |
| Рекомендовані охолоджувачі | Охолоджувачі | O153,O253 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування випрямного діода Д153-1250:
| Д | 153 | – | 1250 | – | 52 |
| Д | – | Діод,  AS ENERGITM |
| 153 | – | Тип діода (таблетковий). |
| 1250 | – | Середній прямий струм у відкритому стані IF(AV), ампер. |
| 52 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 5200 В). |
Всі артикули Д153-1250:
| Serie | IFAV, A | VRRM, V |
| Д153-1250-44 | 1250А | 4400В |
| Д153-1250-46 | 1250А | 4600В |
| Д153-1250-48 | 1250А | 4800В |
| Д153-1250-50 | 1250А | 5000В |
| Д153-1250-52 | 1250А | 5200В |
Полярність (анод, катод) і розміри таблеткового діода Д153-1250:
|
|
Технічний паспорт (ПДФ) на силові випрямні діоди (зразок):
При постачанні діодів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.
Силові напівпровідникові прилади AS ENERGITM
Наша компанія займається виробництвом і постачанням широкого спектру силових напівпровідникових приладів (силові тиристори, модулі, випрямні діоди, лавинні, роторні та зварювальні діоди, симістори та ін.) струмом до 15000А і напругою до 9000В, а також повітряних і водяних охолоджувачів до них.
Ви можете купити напівпровідникові прилади в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою. Нам довіряють клієнти і ми поставляємо продукцію по всьому світу.
З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:
І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
