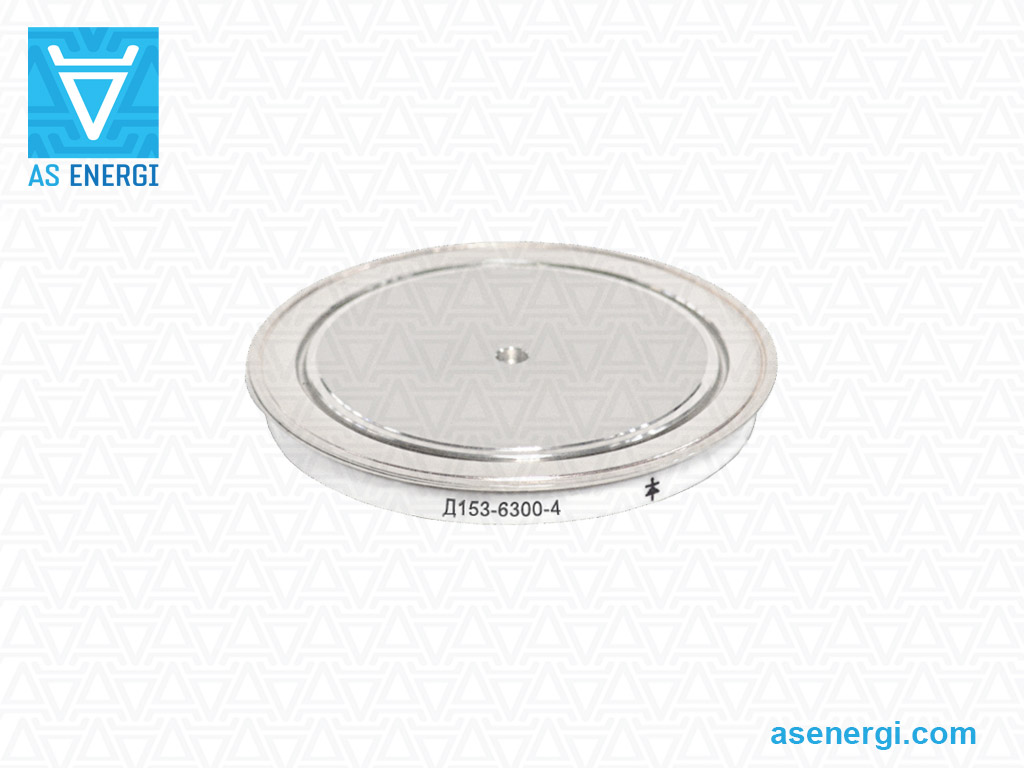

AS ENERGIСиловий діод Д153-6300 6000А, 6300А (200В - 400В)
| Середній струм, IFAV | 6300А |
| Напруга, VRRM | 200-400В |
| Клас за напругою, VRRM / 100 | 2 - 4 |
| Д153-6300 | на замовлення
+
–
|
| Корпус Розміри ØD×Ød×H |
PD50 62x44x8 мм |
| Вага | 130 г |
| Даташит PDF |  |
Силовий діод Д153-6300 AS ENERGITM - це таблетковий діод загального призначення. Це силовий діод з p-n переходом, призначений для перетворення постійного і змінного струмів до 6300А частотою до 500Гц в ланцюгах з напругою до 200В - 400В (клас за напругою від 2 до 4). Розміри діода ØDxØdxH - 62x44x8 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 130 г.
Анод і катод діода (полярність) визначаються символом на корпусі. Діоди знаходяться в стандартному промисловому керамічному корпусі притискного типу (таблетковий). Даний випрямний діод може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів діодів 5200, 5500А, 5700А, 6000А, 6100А, 6300 ампер в упаковці таблеткового типу.
Для охолодження під час роботи силових напівпровідникових діодів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове охолодження.
Під час монтажу необхідно забезпечити необхідне зусилля притискання Fm специфічне для кожного типу корпусу діода (вказане в таблиці параметрів).
Напівпровідникові діоди таблеткового типу використовуються в силовому обладнанні - силові та керуючі блоки, регулятори потужності, перетворювачі (наприклад, плавильні печі), контролери, де необхідна швидка комутація і контроль струмів.
Технічні характеристики та параметри діода Д153-6300 (200В - 400В) AS ENERGITM технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на силові діоди 2 роки з моменту придбання. При постачанні силових діодів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали діодів: Д153-6300-2 (6300А 200В), Д153-6300-3 (6300А 300В), Д153-6300-4 (6300А 400В).
Остаточна ціна на випрямні таблеткові діоди залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики силового діода Д153-6300:
| Технічні характеристики діода | Д153-6300 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IF(AV) (Tcase) | 6930 A (85°C) |
| Повторювальна імпульсна зворотня напруга | VRRM | 200-400 V |
| Максимально допустимий діючий прямий струм | IFRMS | 10880 A |
| Ударний прямий струм у відкритому стані | IFSM | 50 kA |
| Захисний показник | I2t | 12500 kA2·s |
| Імпульсна пряма напруга | VFM | 1.15 V |
| Піковий струм | IFM | 5000 A |
| Порогова напруга діода | VF(TO) | 0.80 V |
| Динамічний опір у відкритому стані | rT | 0.026 mΩ |
| Повторювальний імпульсний зворотній струм | IRRM | 100 mA |
| Температура переходу | Tvj max | 180 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.011 ºC/W |
| Сила затиску | Fm | 22 kN |
| Вага | W | 130 g |
| Тип корпусу, Розміри | ØDxØdxH | PD50 62x44x8 mm |
| Рекомендовані охолоджувачі | Охолоджувачі | O153,O253 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування випрямного діода Д153-6300:
| Д | 153 | – | 6300 | – | 4 |
| Д | – | Діод,  AS ENERGITM |
| 153 | – | Тип діода (таблетковий). |
| 6300 | – | Середній прямий струм у відкритому стані IF(AV), ампер. |
| 4 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 400 В). |
Всі артикули Д153-6300:
| Serie | IFAV, A | VRRM, V |
| Д153-6300-2 | 6300А | 200В |
| Д153-6300-4 | 6300А | 400В |
Полярність (анод, катод) і розміри таблеткового діода Д153-6300:
|
|
Технічний паспорт (ПДФ) на силові випрямні діоди (зразок):
При постачанні діодів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.
