Силовий діод Д163-2500 2500А (2400В - 3200В)
Середній струм, IFAV | 2500А |
Напруга, VRRM | 2400-3200В |
Клас за напругою, VRRM / 100 | 24 - 32 |
Д163-2500 | на замовлення |
Корпус Розміри ØD×Ød×H |
PD63 87x60x26 мм |
Вага | 710 г |
Даташит PDF |

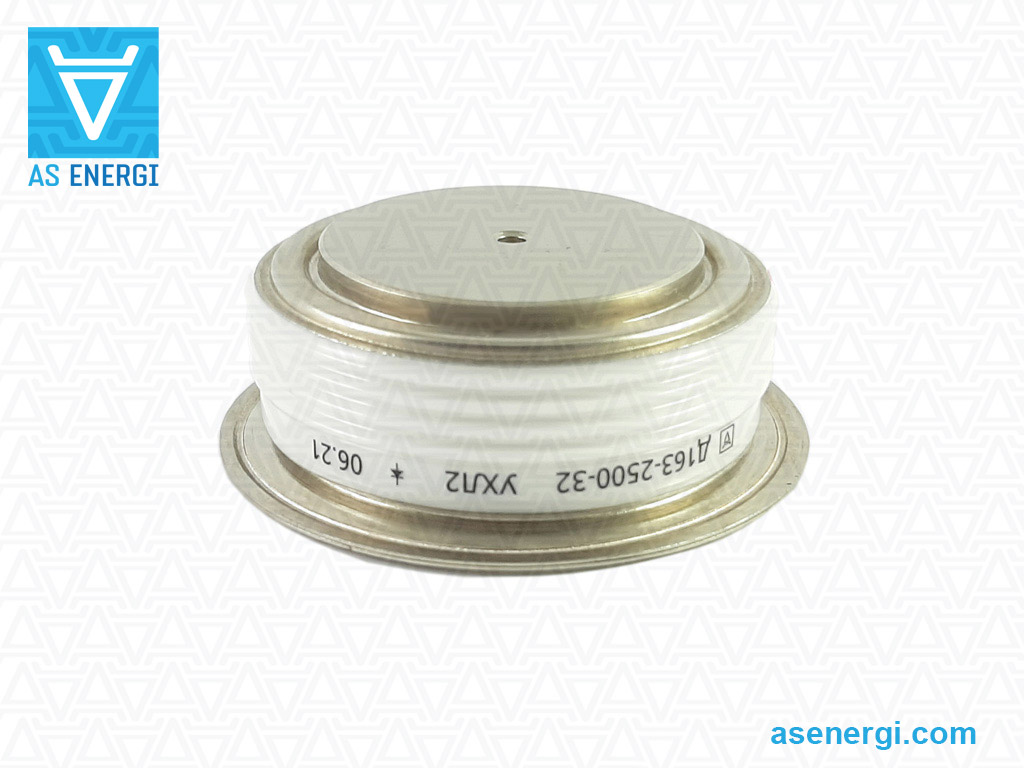

Силовий діод Д163-2500 AS ENERGITM - це таблетковий діод загального призначення. Це силовий діод з p-n переходом, призначений для перетворення постійного і змінного струмів до 2500А частотою до 500Гц в ланцюгах з напругою до 2400В - 3200В (клас за напругою від 24 до 32). Розміри діода ØDxØdxH - 87x60x26 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 710 г.
Анод і катод діода (полярність) визначаються символом на корпусі. Діоди знаходяться в стандартному промисловому керамічному корпусі притискного типу (таблетковий). Даний випрямний діод може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів діодів 2100А, 2200А, 2300А, 2400А, 2500 ампер в упаковці таблеткового типу.
Для охолодження під час роботи силових напівпровідникових діодів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове охолодження.
Під час монтажу необхідно забезпечити необхідне зусилля притискання Fm специфічне для кожного типу корпусу діода (вказане в таблиці параметрів).
Напівпровідникові діоди таблеткового типу використовуються в силовому обладнанні - силові та керуючі блоки, регулятори потужності, перетворювачі (наприклад, плавильні печі), контролери, де необхідна швидка комутація і контроль струмів.
Технічні характеристики та параметри діода Д163-2500 (2400В - 3200В) AS ENERGITM технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на силові діоди 2 роки з моменту придбання. При постачанні силових діодів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали діодів: Д163-2500-24 (2500А 2400В), Д163-2500-26 (2500А 2600В), Д163-2500-28 (2500А 2800В), Д163-2500-30 (2500А 3000В), Д163-2500-32 (2500А 3200В).
Остаточна ціна на випрямні таблеткові діоди залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики силового діода Д163-2500:
Технічні характеристики діода | Д163-2500 | |
Максимально допустимий середній прямий струм (температура корпусу) | IF(AV) (Tcase) | 3380 A (85°C) |
Повторювальна імпульсна зворотня напруга | VRRM | 2400-3200 V |
Максимально допустимий діючий прямий струм | IFRMS | 5306 A |
Ударний прямий струм у відкритому стані | IFSM | 42 kA |
Захисний показник | I2t | 8820 kA2·s |
Імпульсна пряма напруга | VFM | 1.60 V |
Піковий струм | IFM | 7850 A |
Порогова напруга діода | VF(TO) | 0.85 V |
Динамічний опір у відкритому стані | rT | 0.097 mΩ |
Повторювальний імпульсний зворотній струм | IRRM | 150 mA |
Температура переходу | Tvj max | 175 ºC |
Тепловий опір перехід-корпус | Rth(j-c) | 0.016 ºC/W |
Сила затиску | Fm | 30±3 kN |
Вага | W | 710 g |
Тип корпусу, Розміри | ØDxØdxH | PD63 87x60x26 mm |
Рекомендовані охолоджувачі | Охолоджувачі | O173,O273 |
Даташит (інформаційний лист) |
Розшифровка маркування випрямного діода Д163-2500:
Д | 163 | – | 2500 | – | 32 |
Д | – | Діод, AS ENERGITM |
163 | – | Тип діода (таблетковий). |
2500 | – | Середній прямий струм у відкритому стані IF(AV), ампер. |
32 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 3200 В). |
Всі артикули Д163-2500:
Serie | IFAV, A | VRRM, V |
Д163-2500-24 | 2500А | 2400В |
Д163-2500-26 | 2500А | 2600В |
Д163-2500-28 | 2500А | 2800В |
Д163-2500-30 | 2500А | 3000В |
Д163-2500-32 | 2500А | 3200В |
