Силовий діод Д233-1000 1000А (2400В - 3400В)
Середній струм, IFAV | 1000А |
Напруга, VRRM | 2400-3400В |
Клас за напругою, VRRM / 100 | 24 - 34 |
Д233-1000 | на замовлення |
Корпус Розміри ØD×Ød×H |
PD32, (D.B2) 54x33x21 мм |
Вага | 180 г |
Даташит PDF |

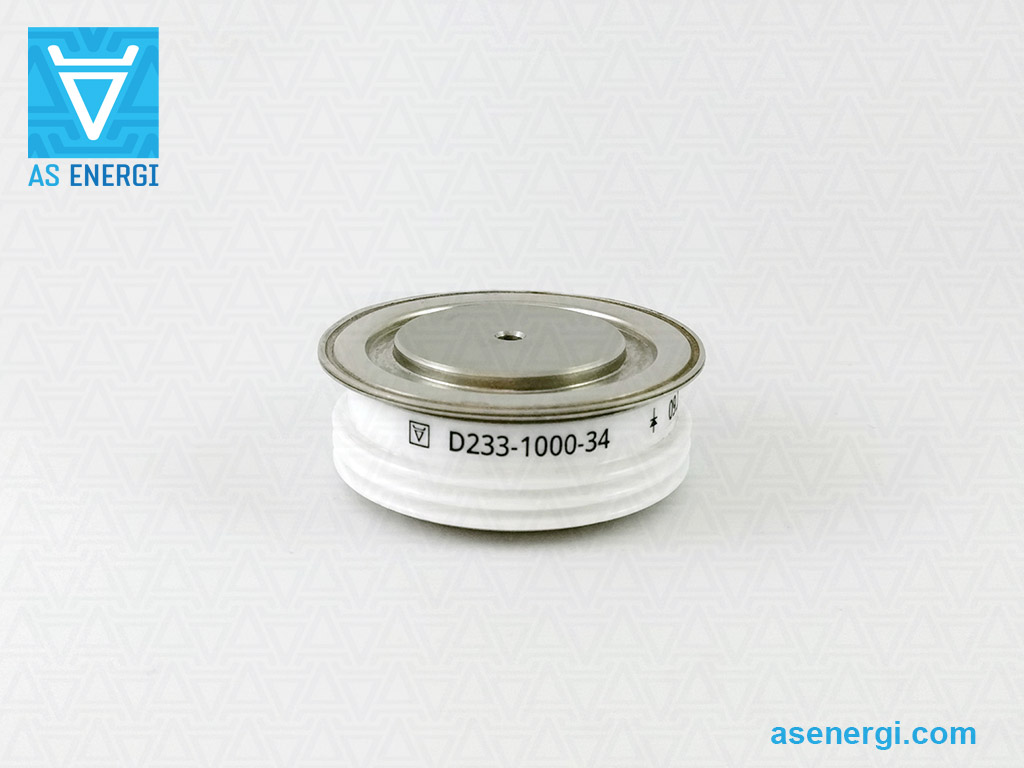

Силовий діод Д233-1000 AS ENERGITM - це таблетковий діод загального призначення. Це силовий діод з p-n переходом, призначений для перетворення постійного і змінного струмів до 1000А частотою до 500Гц в ланцюгах з напругою до 2400В - 3400В (клас за напругою від 24 до 34). Розміри діода ØDxØdxH - 54x33x21 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 180 г.
Анод і катод діода (полярність) визначаються символом на корпусі. Діоди знаходяться в стандартному промисловому керамічному корпусі притискного типу (таблетковий). Даний випрямний діод може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів діодів 850А, 900А, 950А, 990А, 1000 ампер в упаковці таблеткового типу.
Для охолодження під час роботи силових напівпровідникових діодів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове охолодження.
Під час монтажу необхідно забезпечити необхідне зусилля притискання Fm специфічне для кожного типу корпусу діода (вказане в таблиці параметрів).
Напівпровідникові діоди таблеткового типу використовуються в силовому обладнанні - силові та керуючі блоки, регулятори потужності, перетворювачі (наприклад, плавильні печі), контролери, де необхідна швидка комутація і контроль струмів.
Технічні характеристики та параметри діода Д233-1000 (2400В - 3400В) AS ENERGITM технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на силові діоди 2 роки з моменту придбання. При постачанні силових діодів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали діодів: Д233-1000-24 (1000А 2400В), Д233-1000-26 (1000А 2600В), Д233-1000-28 (1000А 2800В), Д233-1000-30 (1000А 3000В), Д233-1000-32 (1000А 3200В), Д233-1000-34 (1000А 3400В).
Остаточна ціна на випрямні таблеткові діоди залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики силового діода Д233-1000:
Технічні характеристики діода | Д233-1000 | |
Максимально допустимий середній прямий струм (температура корпусу) | IF(AV) (Tcase) | 1000 A (115°C) 1240 A (85°C) |
Повторювальна імпульсна зворотня напруга | VRRM | 2400-3400 V |
Максимально допустимий діючий прямий струм | IFRMS | 1947 A |
Ударний прямий струм у відкритому стані | IFSM | 11 kA |
Захисний показник | I2t | 605 kA2·s |
Імпульсна пряма напруга | VFM | 1.95 V |
Піковий струм | IFM | 3140 A |
Порогова напруга діода | VF(TO) | 0.85 V |
Динамічний опір у відкритому стані | rT | 0.38 mΩ |
Повторювальний імпульсний зворотній струм | IRRM | 50 mA |
Температура переходу | Tvj max | 175 ºC |
Тепловий опір перехід-корпус | Rth(j-c) | 0.036 ºC/W |
Сила затиску | Fm | 10 kN |
Вага | W | 180 g |
Тип корпусу, Розміри | ØDxØdxH | PD32, (D.B2) 54x33x21 mm |
Рекомендовані охолоджувачі | Охолоджувачі | O143,O243,O343 |
Даташит (інформаційний лист) |
Розшифровка маркування випрямного діода Д233-1000:
Д | 233 | – | 1000 | – | 34 |
Д | – | Діод, AS ENERGITM |
233 | – | Тип діода (таблетковий). |
1000 | – | Середній прямий струм у відкритому стані IF(AV), ампер. |
34 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 3400 В). |
Всі артикули Д233-1000:
Serie | IFAV, A | VRRM, V |
Д233-1000-24 | 1000А | 2400В |
Д233-1000-26 | 1000А | 2600В |
Д233-1000-28 | 1000А | 2800В |
Д233-1000-30 | 1000А | 3000В |
Д233-1000-32 | 1000А | 3200В |
Д233-1000-34 | 1000А | 3400В |
Силові напівпровідникові прилади AS ENERGITM
Наша компанія займається виробництвом і постачанням широкого спектру силових напівпровідникових приладів (силові тиристори, модулі, випрямні діоди, лавинні, роторні та зварювальні діоди, симістори та ін.) струмом до 15000А і напругою до 9000В, а також повітряних і водяних охолоджувачів до них.
Ви можете купити напівпровідникові прилади в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою. Нам довіряють клієнти і ми поставляємо продукцію по всьому світу.
З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:
І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
Фотогалерея
У фотогалереї показано багато різних напівпровідникових приладів, напівпровідникових чіпів, вироблених AS ENERGITM, приклади звітів про випробування.
Охолоджувачі для силових випрямних таблеткових діодів:
Охолоджувачі (радіатори) використовуються для одно-і двостороннього охолодження силових напівпровідникових приладів в таблетковому виконанні.
Охолоджувачі виготовлені з алюмінієвих радіаторних профілів і не потребують додаткового захисного покриття при використанні в різних кліматичних умовах.
Дізнайтеся більше про охолоджувачі: "Охолоджувачі повітряні серії O для таблеткових пристроїв", "Охолоджувач повітряний серії SF", "Охолоджувач водяний серії SS".
Фото силових випрямних діодів:
