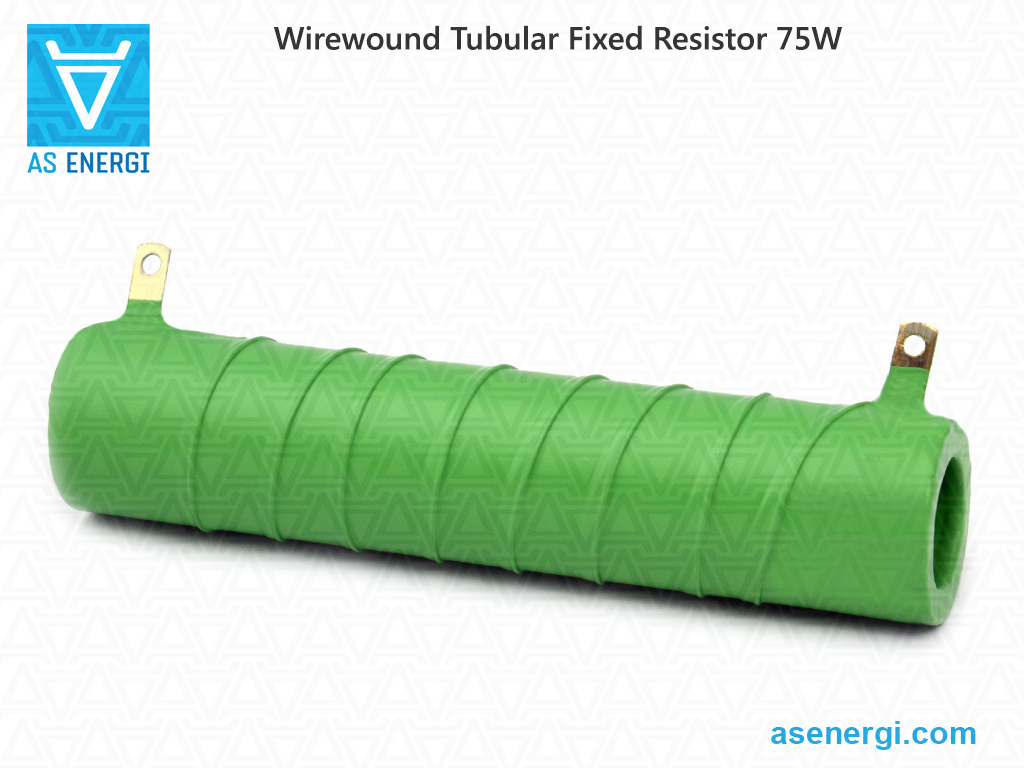

Резистори 75Вт дротові трубчасті фіксовані та монтажні кріплення

Номінальна потужність		75Вт
Діапазон опору		1.8 Ом – 100 кОм
Допуск опору		±5%, ±10%
Ціна	Резистор FPT 75Вт 1.8R - 43R
	Резистор FPT 75Вт 47R - 220R
	Резистор FPT 75Вт 230R - 10K
	Резистор FPT 75Вт 11K - 100K
Розміри Д×Ш×В×г		30×140×43×20 мм
Вага		130 g

Дротяні нерегульовані резистори типу FPT (Фіксовані пофарбовані трубчасті резистори), розсіювана потужність 75Вт, номінальний опір від 1.8 Ом до 100 кОм. Подібні серії резисторів: RX20, RXG, RXHG. Резистори призначені для застосування в змінних та постійних електричних ланцюгах, забезпечуючи обмеження струму та розподіл напруги. Резистори з індивідуальною номінальною потужністю також можуть виготовлятися на замовлення.

Технічний паспорт (PDF) на дротяні трубчасті фіксовані резистори.

Значення опорів резисторів відповідають ряду E24.

Конструктивно резистор складається з трубчастого керамічного осердя, на яке намотано дріт із константану (для резисторів з низьким опором) або нихрому (для резисторів з високим опором). Резистори покриті жаростійкою та вологозахисною ізоляційною фарбою.

Контакти, виводи резистора — жорсткі, стрічкового типу з отворами для гвинтів або для пайки провідників. Тип кріплення — підвісний. Кріплення резисторів на панелі здійснюється за допомогою набору кріпильних деталей. Допуск опору ±5%, ±10%.

Максимальна робоча напруга в змінному струмі — 1000 В, в постійному — 1400 В. Допустима підвищена температура навколишнього середовища при експлуатації не перевищує +155°C (при цьому потужність знижується до 60% від номінальної), гранична температура до +250°C. Опір ізоляції дротяних резисторів не менше 1000 МОм. Ресурс роботи — не менше 15000 годин.

Використовуючи калькулятор, зручно розрахувати загальний опір при з'єднанні резисторів паралельно або послідовно, а також опір резистора в колі.

Порівняльні характеристики дротяних трубчастих резисторів, цементних резисторів та резисторів в алюмінієвому корпусі наведені в порівняльній таблиці.

Детальні характеристики резистора, загальні та монтажні розміри, монтажний комплект, рекомендації з монтажу та експлуатації наведені на сторінці нижче.

Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів. Уся наша продукція проходить суворий контроль якості та відповідає необхідним стандартам. Оскільки ми — виробник, і в ціну кінцевого продукту не включені дилерські націнки, ми пропонуємо низьку цінову політику.

Гарантійний термін резисторів 75Вт, що постачаються нашою компанією, становить 2 роки. Надаються документи, що підтверджують якість продукції.

Кінцева ціна на дротяні трубчасті фіксовані резистори 75Вт залежить від кількості, умов доставки та форми оплати.

Для запитань щодо придбання дротяних трубчастих резисторів 75Вт надішліть електронний запит на:

[email protected]

І ми надамо вам комерційну пропозицію на постачання.
Для великих партій – індивідуальна ціна!!!

Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.

Асортимент номіналів керамічних дротяних трубчастих фіксованих резисторів 75 Втs:

1.8 Ом – 62 Ом		68 Ом – 2.7 кОм		3 кОм – 100 кОм
Номінал	Ціна	Номінал	Ціна	Номінал	Ціна
FPT 75W 1.8 Ohm	+ –	FPT 75W 68 Ohm	+ –	FPT 75W 3 kOhm	+ –
FPT 75W 2 Ohm	+ –	FPT 75W 75 Ohm	+ –	FPT 75W 3.3 kOhm	+ –
FPT 75W 2.2 Ohm	+ –	FPT 75W 82 Ohm	+ –	FPT 75W 3.6 kOhm	+ –
FPT 75W 2.4 Ohm	+ –	FPT 75W 91 Ohm	+ –	FPT 75W 3.9 kOhm	+ –
FPT 75W 2.7 Ohm	+ –	FPT 75W 100 Ohm	+ –	FPT 75W 4.3 kOhm	+ –
FPT 75W 3 Ohm	+ –	FPT 75W 110 Ohm	+ –	FPT 75W 4.7 kOhm	+ –
FPT 75W 3.3 Ohm	+ –	FPT 75W 120 Ohm	+ –	FPT 75W 5 kOhm	+ –
FPT 75W 3.6 Ohm	+ –	FPT 75W 130 Ohm	+ –	FPT 75W 5.1 kOhm	+ –
FPT 75W 3.9 Ohm	+ –	FPT 75W 150 Ohm	+ –	FPT 75W 5.6 kOhm	+ –
FPT 75W 4.3 Ohm	+ –	FPT 75W 160 Ohm	+ –	FPT 75W 6.2 kOhm	+ –
FPT 75W 4.7 Ohm	+ –	FPT 75W 180 Ohm	+ –	FPT 75W 6.8 kOhm	+ –
FPT 75W 5 Ohm	+ –	FPT 75W 200 Ohm	+ –	FPT 75W 7.5 kOhm	+ –
FPT 75W 5.1 Ohm	+ –	FPT 75W 220 Ohm	+ –	FPT 75W 8.2 kOhm	+ –
FPT 75W 5.6 Ohm	+ –	FPT 75W 240 Ohm	+ –	FPT 75W 9.1 kOhm	+ –
FPT 75W 6.2 Ohm	+ –	FPT 75W 270 Ohm	+ –	FPT 75W 10 kOhm	+ –
FPT 75W 6.8 Ohm	+ –	FPT 75W 300 Ohm	+ –	FPT 75W 11 kOhm	+ –
FPT 75W 7.5 Ohm	+ –	FPT 75W 330 Ohm	+ –	FPT 75W 12 kOhm	+ –
FPT 75W 8.2 Ohm	+ –	FPT 75W 360 Ohm	+ –	FPT 75W 13 kOhm	+ –
FPT 75W 9.1 Ohm	+ –	FPT 75W 390 Ohm	+ –	FPT 75W 15 kOhm	+ –
FPT 75W 10 Ohm	+ –	FPT 75W 430 Ohm	+ –	FPT 75W 18 kOhm	+ –
FPT 75W 11 Ohm	+ –	FPT 75W 470 Ohm	+ –	FPT 75W 20 kOhm	+ –
FPT 75W 12 Ohm	+ –	FPT 75W 500 Ohm	+ –	FPT 75W 22 kOhm	+ –
FPT 75W 13 Ohm	+ –	FPT 75W 510 Ohm	+ –	FPT 75W 24 kOhm	+ –
FPT 75W 15 Ohm	+ –	FPT 75W 560 Ohm	+ –	FPT 75W 27 kOhm	+ –
FPT 75W 16 Ohm	+ –	FPT 75W 620 Ohm	+ –	FPT 75W 30 kOhm	+ –
FPT 75W 18 Ohm	+ –	FPT 75W 680 Ohm	+ –	FPT 75W 33 kOhm	+ –
FPT 75W 20 Ohm	+ –	FPT 75W 750 Ohm	+ –	FPT 75W 36 kOhm	+ –
FPT 75W 22 Ohm	+ –	FPT 75W 820 Ohm	+ –	FPT 75W 39 kOhm	+ –
FPT 75W 24 Ohm	+ –	FPT 75W 910 Ohm	+ –	FPT 75W 43 kOhm	+ –
FPT 75W 27 Ohm	+ –	FPT 75W 1 kOhm	+ –	FPT 75W 47 kOhm	+ –
FPT 75W 30 Ohm	+ –	FPT 75W 1.1 kOhm	+ –	FPT 75W 50 kOhm	+ –
FPT 75W 33 Ohm	+ –	FPT 75W 1.2 kOhm	+ –	FPT 75W 51 kOhm	+ –
FPT 75W 36 Ohm	+ –	FPT 75W 1.3 kOhm	+ –	FPT 75W 56 kOhm	+ –
FPT 75W 39 Ohm	+ –	FPT 75W 1.5 kOhm	+ –	FPT 75W 62 kOhm	+ –
FPT 75W 43 Ohm	+ –	FPT 75W 1.6 kOhm	+ –	FPT 75W 68 kOhm	+ –
FPT 75W 47 Ohm	+ –	FPT 75W 1.8 kOhm	+ –	FPT 75W 75 kOhm	+ –
FPT 75W 50 Ohm	+ –	FPT 75W 2 kOhm	+ –	FPT 75W 82 kOhm	+ –
FPT 75W 51 Ohm	+ –	FPT 75W 2.2 kOhm	+ –	FPT 75W 91 kOhm	+ –
FPT 75W 56 Ohm	+ –	FPT 75W 2.4 kOhm	+ –	FPT 75W 100 kOhm	+ –
FPT 75W 62 Ohm	+ –	FPT 75W 2.7 kOhm	+ –

Посібник з маркування резисторів 75Вт:

Резистор

FPT

75Вт

100 Ом

±10%

Резистор	–	Найменування продукції.
FPT	–	Серія фіксованих пофарбованих трубчастих резисторів.
75 Вт	–	Номінальна потужність, Вт.
100 Ом	–	Номінальний опір.
±10%	–	Допуск.

Електричні та технічні характеристики дротяних трубчастих резисторів 75W:

Номінальна потужність	75Вт
Діапазон опору	1.8 Ом – 100 кОм
Ряд значень номінального опору	E24, Даташит значень опорів
Допуск опору	± 5%, ± 10%
Номінальна напруга	V_max = (P_nom × R_nom)^0.5
Максимальна робоча напруга	1400 В
Температура експлуатації	-60°C ... +155°C
Підвищена температура навколишнього середовища при експлуатації	70ºC
Відносна вологість при 35°C без конденсації	<98%
Тепловий коефіцієнт опору	±500 ppm/°C
Опір ізоляції	1000 МОм
Термін служби	15000 годин

Кріплення для дротяних трубчастих резисторів

Кріплення використовуються для монтажу резисторів.Резистори можуть постачатися в комплекті з набором кріплень, включаючи кронштейни (кутники), які потрібно замовляти окремо.


Фото	Серія кріпильних елементів та кронштейнів	Ціна	Розміри, мм							Вага
			Різьбовий стержень		Керамічна втулка		Кронштейни для монтажу	Розмір між віссю резистора та панеллю	Розмір між резистором і панеллю
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 75W	+ –	210	М5	30	18	30x30x15	24	9.5±1	55 г
	BR 75W (2 pcs.)	+ –								21 г

Комплектація кріпильних елементів для дротяних трубчастих резисторів


Елемент	7.5, 10, 15 Вт	25, 50, 75, 100, 160 Вт
Різьбовий стержень M5	1 шт.	1 шт.
Керамічна втулка	-	2 шт.
Гвинт-гайка M5	2 шт.	2 шт.
Плоска шайба	2 шт.	2 шт.
Пружинна шайба	2 шт.	2 шт.
Асбестова шайба	2 шт.	2 шт.
Текстолітова шайба	2 шт.	-
Кронштейни (кутники)	-	2 шт.

Методи монтажу трубчастих резисторів

Під впливом механічних факторів для резисторів застосовується підвісний спосіб монтажу. Резистори фіксуються на монтажних пластинах за допомогою кріпильних елементів:

резистори потужністю від 3 до 25 Вт – консольний монтаж або на двох кронштейнах на кінцях монтажних шпильок
резистори потужністю від 50 до 160 Вт – лише на двох кронштейнах на кінцях монтажних шпильок

Загальні та монтажні розміри дротяних трубчастих фіксованих резисторів 75 Вт:


L, мм	ØD, мм	H, мм	Ød, мм	Ød₁, мм	B, мм	A, мм
140	30	43	20	3	6	4.5

Дротяні трубчасті керамічні силові резистори від AS ENERGI

Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів фіксованих та регульованих типів.
Ви можете придбати резистори у нас у будь-яких обсягах, а при замовленні великих партій ціна буде нижчою.
Ми завоювали довіру клієнтів і постачаємо продукцію по всьому світу.

Для придбання дротяних трубчастих резисторів надішліть електронний запит на:

[email protected]

І ми надамо вам комерційну пропозицію на постачання.

Даташит (PDF) на дротяні трубчасті фіксовані резистори:

Даташит (PDF) на дротяні трубчасті фіксовані резистори

Посібник з використання та експлуатації резисторів:

Паяйте дроти до виводів резистора у спеціально призначених отворах.
При монтажі резисторів у техніці рекомендовано використовувати припій Sn40Pb60. Температура жала паяльника 300°C. Потужність паяльника 65W. Флюс повинен складатися з 25% по масі канифолі та 75% по масі ізопропілового або етилового спирту. Час пайки 5 с.
Напруга, яка може бути подана на резистор, не повинна перевищувати значення, розраховане виходячи з номінальної (або допустимої) потужності P_nom та номінального опору R_nom за формулою:
V_max = (P_nom × R_nom)^0.5
Значення резонансної частоти - 1500 Гц.
95-процентний ресурс роботи - 30 000 годин.
Дозволяється експлуатація резисторів під впливом газових середовищ такого складу (без утворення вибухонебезпечної суміші):
- азот – до 96%;
- кисень – до 50%;
- вуглекислий газ – до 3%;
- водень – до 20%;
- гелій – до 1%;
- аргон – до 1,5%.
Дозволено експлуатацію резисторів під час та після впливу атмосферного тиску, зниженого до 10~5 мм рт. ст..
В електричних колах з напругою вище 500 В резистори повинні застосовуватися з додатковою ізоляцією у місцях кріплення.
При застосуванні резисторів у техніці з вібраційними навантаженнями від 1 до 2500 Гц з прискоренням 176.6 м/с² (18g), виводи резисторів повинні бути припаєні проводом перерізом 0.5 мм² з ізоляцією поліхлорвініловою трубкою Ø4 мм і довжиною 15-20 мм – для резисторів 5-25 Вт, та Ø5 мм і довжиною 15-20 мм – для резисторів 50-100 Вт.
Значення розривної сили повинно бути 20N (2 кгс).
Верхня частота діапазону, у якій не повинно бути резонансних частот – 1000 Гц.
Максимальна температура поверхні резистора не більше 250°C.

Графік зниження потужності резистора:

Навантажувальну потужність слід зменшувати згідно з кривою зниження потужності при перевищенні температури навколишнього середовища номінальних значень.

Порівняльні характеристики високопотужних резисторів:

Серія резисторів		Тип	Конструкція	Потужність, Вт	Діапазон опорів, Ом	Максимальна напруга, В	Допуск опору
	FPT, RX20	Фіксований	Дротяний трубчастий керамічний	3 - 160 Вт	1 Ом - 100 кОм	~1000 В =1400 В	± 5% ± 10%
	APT, RX20	Регульований, налаштований	Дротяний трубчастий керамічний	3 - 160 Вт	1 Ом - 100 кОм	~1000 В =1400 В	± 5% ± 10%
	SQP, RX27, CR-L	Фіксований	Дротяний керамічно-цементний	5 - 25 Вт	0,01 Ом - 100 кОм	~1500 В =1000 В	± 5%
	AH, HS, RX24	Фіксований	Дротяний керамічний, алюмінієвий корпус з радіатором	5 - 1000 Вт	0,01 Ом - 100 кОм	~2500 В =2500 В	± 5%
