AS ENERGIРезистори 100 Вт — дротяні трубчасті фіксовані та монтажні кріплення
| Номінальна потужність | 100W | |
| Діапазон опору | 3.9 Ohm – 100 kOhm | |
| Допуск опору | ±5%, ±10% | |
| Ціна | Резистор FPT 100W 3.9R - 43R | |
| Резистор FPT 100Вт 47R - 240R | ||
| Резистор FPT 100Вт 250R - 10K | ||
| Резистор FPT 100Вт 11K - 100K | ||
| Розміри D×L×H×d | 30×170×43×20 мм | |
| Вага | 180 г | |

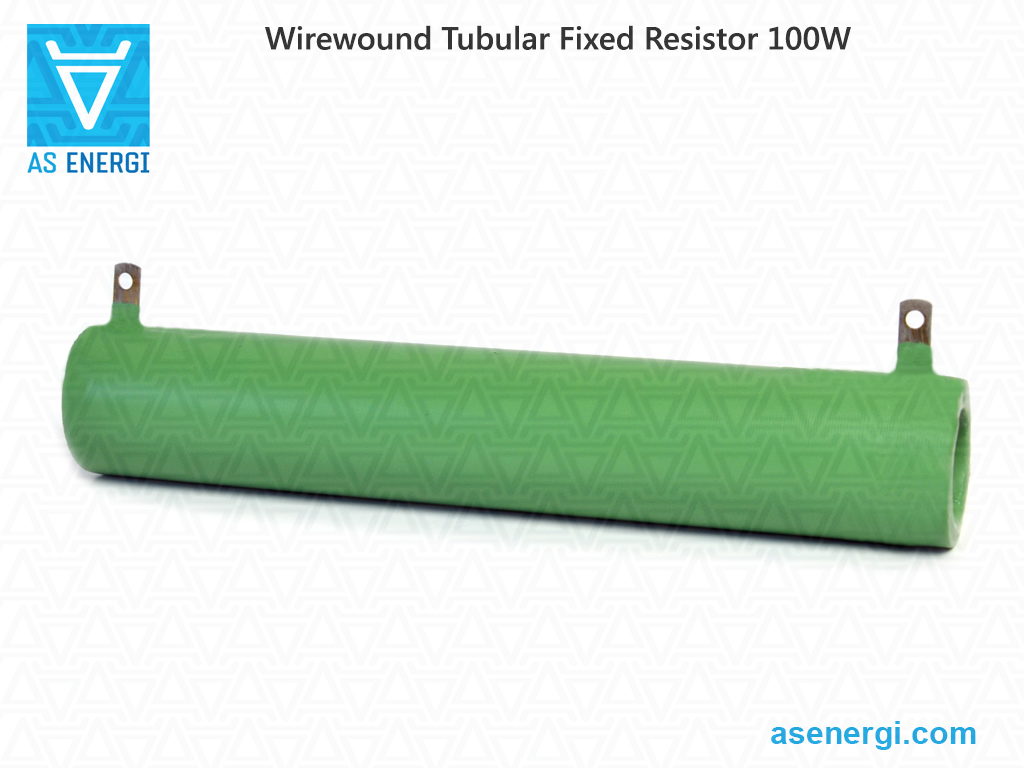

Дротяні нерегульовані резистори типу FPT (Fixed Painted Tubular Resistors), розсіювана потужність 100W, номінальний опір від 3.9 Ом до 100 кОм. Подібні серії резисторів: RX20, RXG, RXHG. Резистори призначені для застосування в змінних та постійних електричних ланцюгах, забезпечуючи обмеження струму та розподіл напруги. Резистори з індивідуальною номінальною потужністю також можуть виготовлятися на замовлення.
Даташит (PDF) на дротяні трубчасті фіксовані резистори.
Значення опорів резисторів відповідають ряду E24.
Конструктивно резистор складається з трубчастого керамічного осердя, на яке намотано дріт із константану (для резисторів з низьким опором) або нихрому (для резисторів з високим опором). Резистори покриті жаростійкою та вологозахисною ізоляційною фарбою.
Контакти, виводи резистора — жорсткі, стрічкового типу з отворами для гвинтів або для пайки провідників. Тип кріплення — підвісний. Кріплення резисторів на панелі здійснюється за допомогою набору кріпильних деталей. Допуск опору ±5%, ±10%.
Максимальна робоча напруга в змінному струмі — 1000V, в постійному — 1400V. Допустима підвищена температура навколишнього середовища при експлуатації не перевищує +155°C (при цьому потужність знижується до 60% від номінальної), гранична температура до +250°C. Опір ізоляції дротяних резисторів не менше 1000 MOhm. Ресурс роботи — не менше 15000 годин.
Використовуючи калькулятор, зручно розрахувати загальний опір при з'єднанні резисторів паралельно або послідовно, а також опір резистора в колі.
Порівняльні характеристики дротяних трубчастих резисторів, цементних резисторів та резисторів в алюмінієвому корпусі наведені в порівняльній таблиці.
Детальні характеристики резистора, загальні та монтажні розміри, монтажний комплект, рекомендації з монтажу та експлуатації наведені на сторінці нижче.
Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів. Уся наша продукція проходить суворий контроль якості та відповідає необхідним стандартам. Оскільки ми — виробник, і в ціну кінцевого продукту не включені дилерські націнки, ми маємо вигідну цінову політику.
Гарантійний термін резисторів 100Вт, що постачаються нашою компанією, становить 2 роки. Надаються документи, що підтверджують якість продукції.
Кінцева ціна на дротяні трубчасті фіксовані резистори 100Вт залежить від кількості, умов доставки та форми оплати.
Для запитань щодо придбання дротяних трубчастих резисторів 100W надішліть електронний запит на:
І ми надамо вам комерційну пропозицію на постачання.
Для великої кількості надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
Асортимент номіналів керамічних дротяних трубчастих фіксованих резисторів 100 Вт:
| 3.9 Ом – 110 Ом | 120 Ом – 3.3 кОм | 3.6 кОм – 100 кОм | |||
| Номінал | Ціна | Номінал | Ціна | Номінал | Ціна |
| FPT 100W 3.9 Ohm |
+
–
|
FPT 100W 120 Ohm |
+
–
|
FPT 100W 3.6 kOhm |
+
–
|
| FPT 100W 4.3 Ohm |
+
–
|
FPT 100W 130 Ohm |
+
–
|
FPT 100W 3.9 kOhm |
+
–
|
| FPT 100W 4.7 Ohm |
+
–
|
FPT 100W 150 Ohm |
+
–
|
FPT 100W 4.3 kOhm |
+
–
|
| FPT 100W 5.1 Ohm |
+
–
|
FPT 100W 160 Ohm |
+
–
|
FPT 100W 4.7 kOhm |
+
–
|
| FPT 100W 5.6 Ohm |
+
–
|
FPT 100W 180 Ohm |
+
–
|
FPT 100W 5.1 kOhm |
+
–
|
| FPT 100W 6.2 Ohm |
+
–
|
FPT 100W 200 Ohm |
+
–
|
FPT 100W 5.6 kOhm |
+
–
|
| FPT 100W 6.8 Ohm |
+
–
|
FPT 100W 220 Ohm |
+
–
|
FPT 100W 6.2 kOhm |
+
–
|
| FPT 100W 7.5 Ohm |
+
–
|
FPT 100W 240 Ohm |
+
–
|
FPT 100W 6.8 kOhm |
+
–
|
| FPT 100W 8.2 Ohm |
+
–
|
FPT 100W 270 Ohm |
+
–
|
FPT 100W 7.5 kOhm |
+
–
|
| FPT 100W 9.1 Ohm |
+
–
|
FPT 100W 300 Ohm |
+
–
|
FPT 100W 8.2 kOhm |
+
–
|
| FPT 100W 10 Ohm |
+
–
|
FPT 100W 330 Ohm |
+
–
|
FPT 100W 9.1 kOhm |
+
–
|
| FPT 100W 11 Ohm |
+
–
|
FPT 100W 360 Ohm |
+
–
|
FPT 100W 10 kOhm |
+
–
|
| FPT 100W 12 Ohm |
+
–
|
FPT 100W 390 Ohm |
+
–
|
FPT 100W 11 kOhm |
+
–
|
| FPT 100W 13 Ohm |
+
–
|
FPT 100W 430 Ohm |
+
–
|
FPT 100W 12 kOhm |
+
–
|
| FPT 100W 15 Ohm |
+
–
|
FPT 100W 470 Ohm |
+
–
|
FPT 100W 13 kOhm |
+
–
|
| FPT 100W 16 Ohm |
+
–
|
FPT 100W 510 Ohm |
+
–
|
FPT 100W 15 kOhm |
+
–
|
| FPT 100W 18 Ohm |
+
–
|
FPT 100W 560 Ohm |
+
–
|
FPT 100W 18 kOhm |
+
–
|
| FPT 100W 20 Ohm |
+
–
|
FPT 100W 620 Ohm |
+
–
|
FPT 100W 20 kOhm |
+
–
|
| FPT 100W 22 Ohm |
+
–
|
FPT 100W 680 Ohm |
+
–
|
FPT 100W 22 kOhm |
+
–
|
| FPT 100W 24 Ohm |
+
–
|
FPT 100W 750 Ohm |
+
–
|
FPT 100W 24 kOhm |
+
–
|
| FPT 100W 27 Ohm |
+
–
|
FPT 100W 820 Ohm |
+
–
|
FPT 100W 27 kOhm |
+
–
|
| FPT 100W 30 Ohm |
+
–
|
FPT 100W 910 Ohm |
+
–
|
FPT 100W 30 kOhm |
+
–
|
| FPT 100W 33 Ohm |
+
–
|
FPT 100W 1 kOhm |
+
–
|
FPT 100W 33 kOhm |
+
–
|
| FPT 100W 36 Ohm |
+
–
|
FPT 100W 1.1 kOhm |
+
–
|
FPT 100W 36 kOhm |
+
–
|
| FPT 100W 39 Ohm |
+
–
|
FPT 100W 1.2 kOhm |
+
–
|
FPT 100W 39 kOhm |
+
–
|
| FPT 100W 43 Ohm |
+
–
|
FPT 100W 1.3 kOhm |
+
–
|
FPT 100W 43 kOhm |
+
–
|
| FPT 100W 47 Ohm |
+
–
|
FPT 100W 1.5 kOhm |
+
–
|
FPT 100W 47 kOhm |
+
–
|
| FPT 100W 51 Ohm |
+
–
|
FPT 100W 1.6 kOhm |
+
–
|
FPT 100W 51 kOhm |
+
–
|
| FPT 100W 56 Ohm |
+
–
|
FPT 100W 1.8 kOhm |
+
–
|
FPT 100W 56 kOhm |
+
–
|
| FPT 100W 62 Ohm |
+
–
|
FPT 100W 2 kOhm |
+
–
|
FPT 100W 62 kOhm |
+
–
|
| FPT 100W 68 Ohm |
+
–
|
FPT 100W 2.2 kOhm |
+
–
|
FPT 100W 68 kOhm |
+
–
|
| FPT 100W 75 Ohm |
+
–
|
FPT 100W 2.4 kOhm |
+
–
|
FPT 100W 75 kOhm |
+
–
|
| FPT 100W 82 Ohm |
+
–
|
FPT 100W 2.7 kOhm |
+
–
|
FPT 100W 82 kOhm |
+
–
|
| FPT 100W 91 Ohm |
+
–
|
FPT 100W 3 kOhm |
+
–
|
FPT 100W 91 kOhm |
+
–
|
| FPT 100W 100 Ohm |
+
–
|
FPT 100W 3.3 kOhm |
+
–
|
FPT 100W 100 kOhm |
+
–
|
| FPT 100W 110 Ohm |
+
–
|
||||
Посібник з формування артикула для резисторів 100Вт:
| Резистор | FPT | 100Вт | 510 Ом | ±10% |
| Резистор | – | Найменування продукції. |
| FPT | – | Серія фіксованих пофарбованих трубчастих резисторів. |
| 100Вт | – | Номінальна потужність, Вт. |
| 510 Ом | – | Номінальний опір. |
| ±10% | – | Допуск. |
Електричні та технічні характеристики дротяних трубчастих резисторів 100W:
| Номінальна потужність | 100W |
| Діапазон опору | 3.9 Ohm – 100 kOhm |
| Ряд значень номінального опору |
E24, Даташит значень опорів
|
| Допуск опору | ± 5%, ± 10% |
| Номінальна напруга | Vmax = (Pnom × Rnom)0.5 |
| Максимальна робоча напруга | 1400V |
| Температура експлуатації | -60°C ... +155°C |
| Підвищена температура навколишнього середовища при експлуатації | 70ºC |
| Відносна вологість при 35°C без конденсації | <98% |
| Тепловий коефіцієнт опору | ±500 ppm/°C |
| Опір ізоляції | 1000 МОм |
| Термін служби | 15000 годин |
Кріпильні елементи для дротяних трубчастих резисторів
Кріпильні елементи використовуються для монтажу резисторів. Резистори можуть постачатися з набором кріпильних елементів, включаючи монтажні кронштейни (кутники), які замовляються окремо.
 |
||||||||||
| Фото | Серія кріпильних елементів та кронштейнів | Ціна | Розміри, мм | Вага | ||||||
| Різьбовий стержень | Керамічна втулка | Кронштейни для монтажу | Розмір між віссю резистора та панеллю | Розмір між резистором і панеллю | ||||||
| L | Ød1 | ØD | Ød | AxAxB | k | h | ||||
 |
HDW 100W |
+
–
|
245 | М5 | 30 | 18 | 30x30x15 | 24 | 9.5±1 | 58 g |
 |
BR 100W (2 pcs.) |
+
–
|
21 g | |||||||
Комплектація монтажного обладнання для дротяних трубчастих резисторів
 |
||
| Item | 7.5, 10, 15 Watt | 25, 50, 75, 100, 160 Watt |
| Різьбовий стрижень M5 | 1 шт. | 1 шт. |
| Керамічна втулка | - | 2 шт. |
| Гайка M5 | 2 шт. | 2 шт. |
| Плоска шайба | 2 шт. | 2 шт. |
| Пружинна шайба | 2 шт. | 2 шт. |
| Asbestos washer | 2 шт. | 2 шт. |
| Текстолітова шайба | 2 шт. | - |
| Кронштейни (куточки) | - | 2 шт. |
Методи встановлення трубчастих резисторів
Під впливом механічних факторів для резисторів застосовується підвісний спосіб установки. Резистори фіксуються на монтажних пластинах монтажною фурнітурою:
- потужність резистора від 3 до 25 Watt – консольне кріплення або на двох кронштейнах на кінцях монтажних шпильок
- потужність резистора від 50 до 160 Watt – тільки на двох кронштейнах на кінцях монтажних шпильок

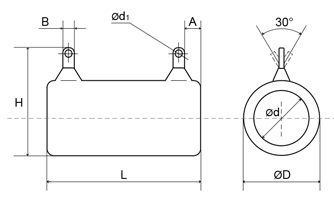

Загальні та монтажні розміри дротяних трубчастих фіксованих резисторів 100W:
 |
||||||
| L, мм | ØD, мм | H, мм | Ød, мм | Ød1, мм | B, мм | A, мм |
| 170 | 30 | 43 | 20 | 3 | 6 | 4.5 |
Дротяні трубчасті керамічні силові резистори від AS ENERGI
Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів фіксованого та регульованого типів.
Ви можете купити резистори у нас у будь-яких обсягах, а при замовленні великих партій ціна буде нижчою.
Ми завоювали довіру клієнтів і постачаємо продукцію по всьому світу.
Щоб придбати дротяні трубчасті резистори, відправте запит електронною поштою на:
І ми надамо вам комерційну пропозицію на поставку.
Даташит (pdf специфікація) для дротяних трубчастих фіксованих резисторів:
Datasheet PDF for WireWound Tubular Fixed Resistors
Керівництво з використання та експлуатації резисторів:
- Припаяйте провід до виводів резистора в спеціально призначених отворах.
- При встановленні резисторів у обладнанні рекомендовано використовувати припій Sn40Pb60. Температура жала паяльника — 300°C. Потужність паяльника — 65 Вт. Флюс повинен складатися з 25% за вагою канифолі та 75% за вагою ізопропілового або етилового спирту. Час пайки 5 с.
- Напруга, яка може бути подана на резистор, не повинна перевищувати значення, обчисленого на основі номінальної (або допустимої) потужності Pnom та номінального опору Rnom за формулою:
Vmax = (Pnom × Rnom)0.5 - Значення резонансної частоти - 1500 Hz.
- 95-процентний ресурс роботи - 30 000 hours.
- Дозволяється експлуатація резисторів під впливом газових середовищ такого складу (без утворення вибухонебезпечної суміші):
- азот – до 96%;
- кисень – до 50%;
- вуглекислий газ – до 3%;
- водень – до 20%;
- гелій – до 1%;
- аргон – до 1,5%.
- Дозволяється експлуатація резисторів під час і після впливу атмосферного тиску, зниженого до 10~5 мм рт. ст..
- У електричних ланцюгах з напругою понад 500 В резистори повинні використовуватись з додатковою ізоляцією в місцях монтажу.
- При використанні резисторів в обладнанні з вібраційними навантаженнями від 1 до 2500 Гц з прискоренням 176.6 m/s2 (18г), виводи резистора повинні бути припаяні дротом перерізом 0.5 мм2 з ізоляцією поліхлорвініловою трубкою Ø4 mm і довжиною 15-20 мм – для резисторів 5-25 W, та Ø5 mm і довжиною 15-20 мм – для резисторів 50-100 Вт.
- Значення розтягувальної сили повинно бути 20Н (2 кгс).
- Верхня частота діапазону, в якому не повинно бути резонансних частот – 1000 Гц.
- Максимальна поверхнева температура резистора не більше 250°C.
Графік зниження потужності резистора:
Потужність навантаження слід зменшувати відповідно до кривої зниження потужності, якщо температура навколишнього середовища перевищує номінальні значення.
Порівняльні характеристики силових резисторів:
| Серія резисторів | Тип | Конструкція | Потужність, Вт | Діапазон опорів, Ом | Максимальна напруга, В | Допуск опору | |
 |
FPT, RX20 | Фіксований | Дротяний трубчастий керамічний | 3 - 160Вт | 1 Ом - 100 кОм | ~1000В =1400В |
± 5% ± 10% |
 |
APT, RX20 | Настроюваний, регульований | Дротяний трубчастий керамічний | 3 - 160Вт | 1 Ом - 100 кОм | ~1000В =1400В |
± 5% ± 10% |
 |
SQP, RX27, CR-L | Фіксований | Дротяний керамічний цементований | 5 - 25Вт | 0,01 Ом - 100 кОм | ~1500В =1000В |
± 5% |
 |
AH, HS, RX24 | Фіксований | Дротяний керамічний, алюмінієвий корпус з радіатором | 5 - 1000Вт | 0,01 Ом - 100 кОм | ~2500В =2500В |
± 5% |
