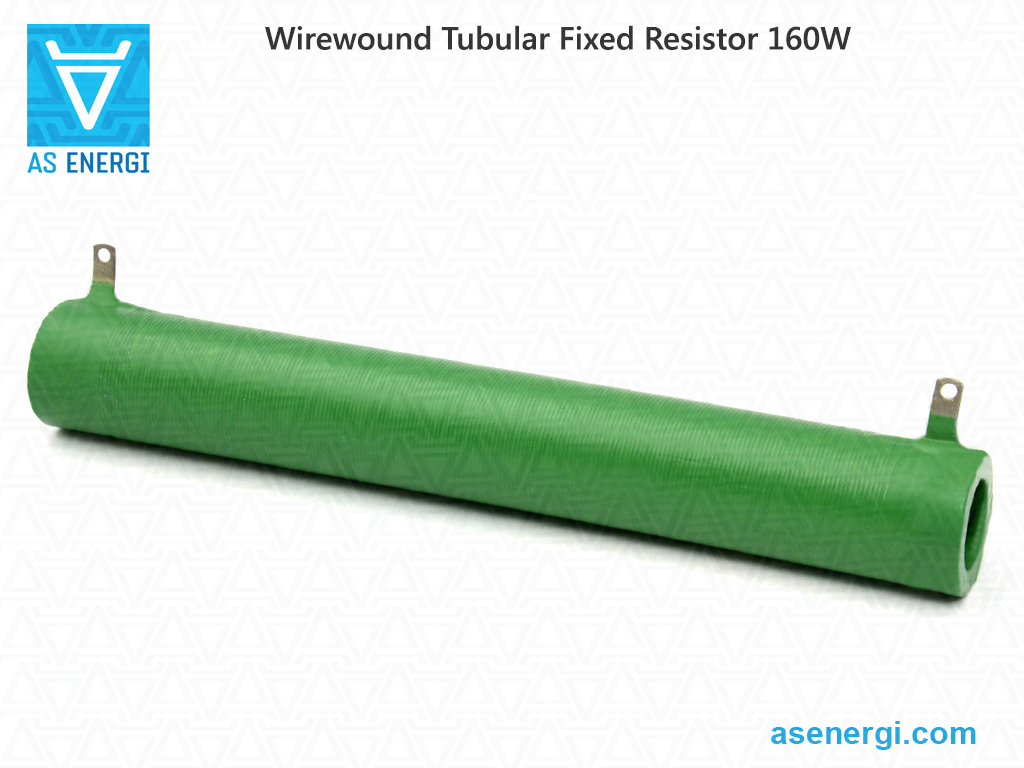

Фіксовані дротяні трубчасті резистори 160Вт та монтажне кріплення

Номінальна потужність		160Вт
Діапазон опору		3.9 Ом – 100 кОм
Допуск опору		±5%, ±10%
Ціна	Резистор FPT 160Вт 3.9R - 100K
Розміри D×L×H×d		30×220×43×20 мм
Вага		240 г

Дротяні нерегульовані резистори типу FPT (Фіксовані фарбовані трубчасті резистори), розсіювана потужність 160Вт, номінальний опір від 3.9 Ом до 100 кОм. Схожі серії резисторів: RX20, RXG, RXHG. Резистори призначені для застосування в змінних та постійних ланцюгах, забезпечуючи обмеження струму та розподіл напруги. Резистори з заданою номінальною потужністю також можуть виготовлятися за індивідуальним замовленням.

Технічний опис (PDF) дротяних трубчастих фіксованих резисторів.

Значення опорів резисторів відповідають ряду E24.

Структурно резистор складається з трубчастого керамічного осердя, на яке намотаний дріт з константану (для низьких опорів) або ніхрому (для високих опорів). Резистори покриті термостійкою та вологостійкою ізоляційною фарбою.

Контакти, виводи резистора — жорсткі, стрічкового типу з отворами під гвинти або для пайки провідників. Спосіб монтажу — навісний. Монтаж резисторів на панелі здійснюється комплектом кріплень. Допуск опору ±5%, ±10%.

Максимальна робоча напруга для змінного струму — 1000В, для постійного — 1400В. Допустима робоча підвищена температура навколишнього середовища не перевищує +155°C (при цьому потужність знижується до 60% від номінальної), гранична температура до +250°C. Опір ізоляції дротяних резисторів не менше 1000 МОм. Робочий час — не менше 15000 годин.

За допомогою калькулятора, зручно розрахувати загальний опір при підключенні резисторів паралельно або послідовно, а також опір резистора в ланцюзі.

Порівняльні характеристики дротяних трубчастих резисторів, цементних резисторів та резисторів в алюмінієвому корпусі наведені в порівняльній таблиці.

Детальні характеристики резисторів, габаритні та монтажні розміри, монтажний комплект, рекомендації з установки та експлуатації наведені на сторінці нижче.

Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів. Усі наші продукти проходять суворий контроль якості та відповідають необхідним стандартам. Оскільки ми є виробником, і в ціну кінцевого продукту не входять дилерські націнки, ми пропонуємо низькі ціни.

Гарантійний термін резисторів 160Вт, що постачаються нашою компанією, становить 2 роки. Надаються документи, що підтверджують якість продукції.

Остаточна ціна на дротяні трубчасті фіксовані резистори 160Вт залежить від кількості, умов доставки та форми оплати.

З питаннями щодо придбання дротяних трубчастих резисторів 160Вт надсилайте запит електронною поштою на:

[email protected]

І ми надамо комерційну пропозицію на постачання.
Для великої кількості ми надамо індивідуальну ціну!!!

Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.

Асортимент номіналів керамічних дротяних трубчастих фіксованих резисторів 160 Вт:

3.9 Ом – 100 Ом		110 Ом – 3.3 кОм		3.6 кОм – 100 кОм
Номінал	Ціна	Номінал	Ціна	Номінал	Ціна
FPT 160W 3.9 Ohm	+ –	FPT 160W 110 Ohm	+ –	FPT 160W 3.6 kOhm	+ –
FPT 160W 4.3 Ohm	+ –	FPT 160W 120 Ohm	+ –	FPT 160W 3.9 kOhm	+ –
FPT 160W 4.7 Ohm	+ –	FPT 160W 130 Ohm	+ –	FPT 160W 4.3 kOhm	+ –
FPT 160W 5 Ohm	+ –	FPT 160W 150 Ohm	+ –	FPT 160W 4.7 kOhm	+ –
FPT 160W 5.1 Ohm	+ –	FPT 160W 160 Ohm	+ –	FPT 160W 5 kOhm	+ –
FPT 160W 5.6 Ohm	+ –	FPT 160W 180 Ohm	+ –	FPT 160W 5.1 kOhm	+ –
FPT 160W 6.2 Ohm	+ –	FPT 160W 200 Ohm	+ –	FPT 160W 5.6 kOhm	+ –
FPT 160W 6.8 Ohm	+ –	FPT 160W 220 Ohm	+ –	FPT 160W 6.2 kOhm	+ –
FPT 160W 7.5 Ohm	+ –	FPT 160W 240 Ohm	+ –	FPT 160W 6.8 kOhm	+ –
FPT 160W 8.2 Ohm	+ –	FPT 160W 270 Ohm	+ –	FPT 160W 7.5 kOhm	+ –
FPT 160W 9.1 Ohm	+ –	FPT 160W 300 Ohm	+ –	FPT 160W 8.2 kOhm	+ –
FPT 160W 10 Ohm	+ –	FPT 160W 330 Ohm	+ –	FPT 160W 9.1 kOhm	+ –
FPT 160W 11 Ohm	+ –	FPT 160W 360 Ohm	+ –	FPT 160W 10 kOhm	+ –
FPT 160W 12 Ohm	+ –	FPT 160W 390 Ohm	+ –	FPT 160W 11 kOhm	+ –
FPT 160W 13 Ohm	+ –	FPT 160W 430 Ohm	+ –	FPT 160W 12 kOhm	+ –
FPT 160W 15 Ohm	+ –	FPT 160W 470 Ohm	+ –	FPT 160W 13 kOhm	+ –
FPT 160W 16 Ohm	+ –	FPT 160W 500 Ohm	+ –	FPT 160W 15 kOhm	+ –
FPT 160W 18 Ohm	+ –	FPT 160W 510 Ohm	+ –	FPT 160W 18 kOhm	+ –
FPT 160W 20 Ohm	+ –	FPT 160W 560 Ohm	+ –	FPT 160W 20 kOhm	+ –
FPT 160W 22 Ohm	+ –	FPT 160W 620 Ohm	+ –	FPT 160W 22 kOhm	+ –
FPT 160W 24 Ohm	+ –	FPT 160W 680 Ohm	+ –	FPT 160W 24 kOhm	+ –
FPT 160W 27 Ohm	+ –	FPT 160W 750 Ohm	+ –	FPT 160W 27 kOhm	+ –
FPT 160W 30 Ohm	+ –	FPT 160W 820 Ohm	+ –	FPT 160W 30 kOhm	+ –
FPT 160W 33 Ohm	+ –	FPT 160W 910 Ohm	+ –	FPT 160W 33 kOhm	+ –
FPT 160W 36 Ohm	+ –	FPT 160W 1 kOhm	+ –	FPT 160W 36 kOhm	+ –
FPT 160W 39 Ohm	+ –	FPT 160W 1.1 kOhm	+ –	FPT 160W 39 kOhm	+ –
FPT 160W 43 Ohm	+ –	FPT 160W 1.2 kOhm	+ –	FPT 160W 43 kOhm	+ –
FPT 160W 47 Ohm	+ –	FPT 160W 1.3 kOhm	+ –	FPT 160W 47 kOhm	+ –
FPT 160W 50 Ohm	+ –	FPT 160W 1.5 kOhm	+ –	FPT 160W 50 kOhm	+ –
FPT 160W 51 Ohm	+ –	FPT 160W 1.6 kOhm	+ –	FPT 160W 51 kOhm	+ –
FPT 160W 56 Ohm	+ –	FPT 160W 1.8 kOhm	+ –	FPT 160W 56 kOhm	+ –
FPT 160W 62 Ohm	+ –	FPT 160W 2 kOhm	+ –	FPT 160W 62 kOhm	+ –
FPT 160W 68 Ohm	+ –	FPT 160W 2.2 kOhm	+ –	FPT 160W 68 kOhm	+ –
FPT 160W 75 Ohm	+ –	FPT 160W 2.4 kOhm	+ –	FPT 160W 75 kOhm	+ –
FPT 160W 82 Ohm	+ –	FPT 160W 2.7 kOhm	+ –	FPT 160W 82 kOhm	+ –
FPT 160W 91 Ohm	+ –	FPT 160W 3 kOhm	+ –	FPT 160W 91 kOhm	+ –
FPT 160W 100 Ohm	+ –	FPT 160W 3.3 kOhm	+ –	FPT 160W 100 kOhm	+ –

Посібник з формування артикула для резисторів 160Вт:

Резистор

FPT

160W

100 Ом

±10%

Резистор	–	Назва виробу.
FPT	–	Серія фіксованих фарбованих трубчастих резисторів.
160Вт	–	Номінальна потужність, Вт.
100 Ом	–	Номінальний опір.
±10%	–	Допуск.

Електричні та технічні характеристики дротяних трубчастих резисторів 160Вт:

Номінальна потужність	160Вт
Діапазон опору	3.9 Ом – 100 кОм
Ряд номінальних значень опорів	E24, Технічний опис значень опорів
Допуск опору	± 5%, ± 10%
Номінальна напруга	V_max = (P_nom × R_nom)^0.5
Максимальна робоча напруга	1400В
Температура експлуатації	-60°C ... +155°C
Підвищена температура експлуатації навколишнього середовища	70ºC
Відносна вологість при 35°C без конденсації	<98%
Тепловий коефіцієнт опору	±500 ppm/°C
Опір ізоляції	1000 МОм
Термін служби	15000 годин

Кріплення для дротяних трубчастих резисторів

Кріплення використовуються для монтажу резисторів. Резистори можуть постачатися з комплектом кріплень, включаючи монтажні куточки (кронштейни), які замовляються окремо.


Фото	Серія кріплень та кронштейнів	Ціна	Розміри, мм							Вага
			Різьбовий стержень		Керамічна втулка		Монтажні кронштейни	Відстань між віссю резистора та панеллю	Відстань між резистором та панеллю
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 160Вт	+ –	300	М5	30	18	30x30x15	24	9.5±1	64 г
	BR 160Вт (2 шт.)	+ –								21 г

Комплектність кріплень для дротяних трубчастих резисторів


Позиція	7.5, 10, 15 Вт	25, 50, 75, 100, 160 Вт
Різьбовий стержень M5	1 шт.	1 шт.
Керамічна втулка	-	2 шт.
Гвинт-гайка M5	2 шт.	2 шт.
Плоска шайба	2 шт.	2 шт.
Пружинна шайба	2 шт.	2 шт.
Азбестова шайба	2 шт.	2 шт.
Текстолітова шайба	2 шт.	-
Кронштейни (кутники)	-	2 шт.

Способи встановлення трубчастих резисторів

Під впливом механічних факторів для резисторів застосовується навісний спосіб монтажу. Резистори фіксуються на монтажних пластинах за допомогою кріплень:

потужність резистора від 3 до 25 Вт – консольне кріплення або на двох кронштейнах у кінцях монтажних стержнів
потужність резистора від 50 до 160 Вт – лише на двох кронштейнах у кінцях монтажних стержнів

Габаритні та монтажні розміри дротяних трубчастих фіксованих резисторів 160Вт:


L, мм	ØD, мм	H, мм	Ød, мм	Ød₁, мм	B, мм	A, мм
220	30	43	20	3	6	4.5

Дротяні трубчасті керамічні потужні резистори від AS ENERGI

Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів фіксованих та регульованих типів.
Ви можете придбати резистори у нас у будь-яких обсягах, і при замовленні великих партій ціна буде нижчою.
Ми завоювали довіру клієнтів і постачаємо продукцію по всьому світу.

Для придбання дротяних трубчастих резисторів надсилайте запит електронною поштою на:

[email protected]

І ми надамо вам комерційну пропозицію на постачання.

Технічний опис (pdf специфікація) для дротяних трубчастих фіксованих резисторів:

Технічний опис (PDF) дротяних трубчастих фіксованих резисторів

Посібник з використання та експлуатації резисторів:

Припаяйте дроти до виводів резистора в спеціально виконаних отворах.
Під час встановлення резисторів у обладнанні рекомендовано використовувати припій Sn40Pb60. Температура жала паяльника — 300°C. Потужність паяльника — 65Вт. Флюс має складатися з 25% за масою канифолі та 75% за масою ізопропілового або етилового спирту. Час паяння 5 с.
Напруга, що може бути прикладена до резистора, не повинна перевищувати значення, обчисленого на основі номінальної (або допустимої) потужності P_nom і номінального опору R_nom за формулою:
V_max = (P_nom × R_nom)^0.5
Значення резонансної частоти - 1500 Гц.
95-відсотковий ресурс роботи - 30 000 годин.
Дозволяється експлуатація резисторів під впливом газових середовищ такого складу (без утворення вибухової суміші):
- азот – до 96%;
- кисень – до 50%;
- вуглекислий газ – до 3%;
- водень – до 20%;
- гелій – до 1%;
- аргон – до 1,5%.
Дозволяється експлуатація резисторів під час та після впливу зниженого атмосферного тиску до 10~5 мм рт. ст..
У електричних ланцюгах з напругою вище 500V резистори повинні застосовуватись з додатковою ізоляцією в місцях кріплення.
При застосуванні резисторів у обладнанні з вібраційними навантаженнями від 1 до 2500 Hz з прискоренням 176.6 м/с² (18г) виводи резистора повинні бути пропаяні дротом перетином 0.5 мм² з ізоляцією поліхлорвініловою трубкою Ø4 mm і довжиною 15-20 mm – для резисторів 5-25 W, та Ø5 мм і довжиною 15-20 мм – для резисторів 50-100 W.
Зусилля на відрив повинно бути 20N (2 kgf).
Верхня частота діапазону, в якому не повинно бути резонансних частот – 1000 Hz.
Максимальна поверхнева температура резистора не більше ніж 250°C.

Графік зниження потужності резистора:

Навантажувальну потужність слід знижувати на основі кривої деградації потужності після перевищення навколишньою температурою номінальних значень.

Порівняльні характеристики потужних резисторів:

Серія резисторів		Тип	Конструкція	Потужність, W	Діапазон опорів, Ohm	Максимальна напруга, V	Допуск опору
	FPT, RX20	Фіксований	Дротяний трубчастий керамічний	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	Регульований, Сталий	Дротяний трубчастий керамічний	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	Фіксований	Дротяний керамічний цементний	5 - 25W	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	Фіксований	Дротяний керамічний, алюмінієвий корпус з радіатором	5 - 1000W	0,01 R - 100 K	~2500V =2500V	± 5%
