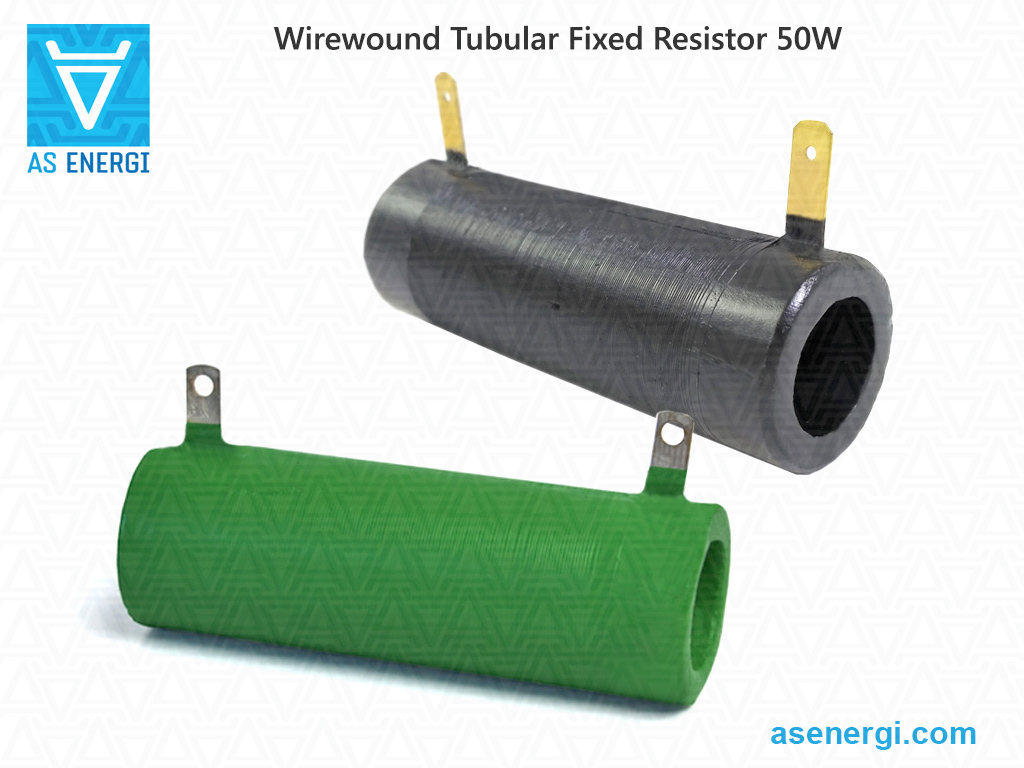

Резистори 50 Вт дротяні трубчасті фіксовані та монтажне обладнання

Номінальна потужність		50W
Діапазон опорів		1.8 Ohm – 51 kOhm
Допуск опору		±5%, ±10%
Ціна	Резистор FPT 50Вт 1.8R - 16R
	Резистор FPT 50Вт 18R - 100R
	Резистор FPT 50Вт 110R - 910R
	Резистор FPT 50Вт 1K - 51K
Розміри Д×Ш×В×г		30×90×43×20 мм
Вага		90 г

Дротяні нерегульовані резистори типу FPT (Фіксовані пофарбовані трубчасті резистори), розсіювана потужність 50Вт, номінальний опір від 1.8 Ом до 51 кОм. Подібні серії резисторів: RX20, RXG, RXHG. Резистори призначені для використання в змінних та постійних ланцюгах, забезпечують обмеження струму та розподіл напруги. Резистори з індивідуальною номінальною потужністю також можуть виготовлятися під замовлення.

Даташит (PDF) для дротяних трубчастих фіксованих резисторів.

Значення опорів резисторів відповідають ряду E24.

Конструктивно резистор складається з трубчастого керамічного серцевинного елемента, на який намотано дріт із константану (низькоомний дріт) або ніхрому (високоомний дріт). Резистори покриті термостійким та вологостійким ізоляційним лаком.

Контакти, виводи резистора жорсткі, стрічкового типу з отворами для гвинтів або для паяння провідників. Тип кріплення — підвісний. Монтаж резисторів на панелі забезпечується комплектом кріплень. Допуск опору ±5%, ±10%.

Максимальна робоча напруга в змінному струмі — 1000В, у постійному — 1400В. Допустима підвищена температура навколишнього середовища не перевищує +155°C (при цьому потужність знижується до 60% від номінальної), гранична температура до +250°C. Ізоляційний опір дротових резисторів становить щонайменше 1000 МОм. Робочий ресурс — щонайменше 15000 годин.

Використання калькулятора допоможе зручно обчислити загальний опір при послідовному або паралельному з'єднанні резисторів, а також опір резистора в ланцюзі.

Порівняльні характеристики дротяних трубчастих резисторів, цементних резисторів та резисторів в алюмінієвому корпусі наведені в порівняльній таблиці.

Детальні характеристики резистора, загальні та монтажні розміри, комплект кріплення, рекомендації з монтажу та експлуатації наведені на сторінці нижче.

Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів. Уся наша продукція проходить суворий контроль якості та відповідає необхідним стандартам. Оскільки ми є виробником, до кінцевої ціни продукції не включені дилерські націнки, тому у нас низькі ціни.

Гарантійний термін на резистори 50Вт, що постачаються нашою компанією, становить 2 роки. Надаються документи, що підтверджують якість продукції.

Кінцева ціна на дротяні трубчасті фіксовані резистори 50Вт залежить від кількості, умов доставки та форми оплати.

З питань придбання дротяних трубчастих резисторів 50Вт надсилайте запит на електронну пошту:

[email protected]

І ми надамо вам комерційну пропозицію на постачання.
Для великих партій – індивідуальна ціна!!!

Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.

Асортимент номіналів керамічних дротяних трубчастих фіксованих резисторів 50 Вт:

1.8 Ом – 51 Ом		56 Ом – 1.8 кОм		2 кОм – 51 кОм
Номінал	Ціна	Номінал	Ціна	Номінал	Ціна
FPT 50W 1.8 Ohm	+ –	FPT 50W 56 Ohm	+ –	FPT 50W 2 kOhm	+ –
FPT 50W 2 Ohm	+ –	FPT 50W 62 Ohm	+ –	FPT 50W 2.2 kOhm	+ –
FPT 50W 2.2 Ohm	+ –	FPT 50W 68 Ohm	+ –	FPT 50W 2.4 kOhm	+ –
FPT 50W 2.4 Ohm	+ –	FPT 50W 75 Ohm	+ –	FPT 50W 2.7 kOhm	+ –
FPT 50W 2.7 Ohm	+ –	FPT 50W 82 Ohm	+ –	FPT 50W 3 kOhm	+ –
FPT 50W 3 Ohm	+ –	FPT 50W 91 Ohm	+ –	FPT 50W 3.3 kOhm	+ –
FPT 50W 3.3 Ohm	+ –	FPT 50W 100 Ohm	+ –	FPT 50W 3.6 kOhm	+ –
FPT 50W 3.6 Ohm	+ –	FPT 50W 110 Ohm	+ –	FPT 50W 3.9 kOhm	+ –
FPT 50W 3.9 Ohm	+ –	FPT 50W 120 Ohm	+ –	FPT 50W 4.3 kOhm	+ –
FPT 50W 4.3 Ohm	+ –	FPT 50W 130 Ohm	+ –	FPT 50W 4.7 kOhm	+ –
FPT 50W 4.7 Ohm	+ –	FPT 50W 150 Ohm	+ –	FPT 50W 5.0 kOhm	+ –
FPT 50W 5.0 Ohm	+ –	FPT 50W 160 Ohm	+ –	FPT 50W 5.1 kOhm	+ –
FPT 50W 5.1 Ohm	+ –	FPT 50W 180 Ohm	+ –	FPT 50W 5.6 kOhm	+ –
FPT 50W 5.6 Ohm	+ –	FPT 50W 200 Ohm	+ –	FPT 50W 6.2 kOhm	+ –
FPT 50W 6.2 Ohm	+ –	FPT 50W 220 Ohm	+ –	FPT 50W 6.8 kOhm	+ –
FPT 50W 6.8 Ohm	+ –	FPT 50W 240 Ohm	+ –	FPT 50W 7.5 kOhm	+ –
FPT 50W 7.5 Ohm	+ –	FPT 50W 270 Ohm	+ –	FPT 50W 8.2 kOhm	+ –
FPT 50W 8.2 Ohm	+ –	FPT 50W 300 Ohm	+ –	FPT 50W 9.1 kOhm	+ –
FPT 50W 9.1 Ohm	+ –	FPT 50W 330 Ohm	+ –	FPT 50W 10 kOhm	+ –
FPT 50W 10 Ohm	+ –	FPT 50W 360 Ohm	+ –	FPT 50W 11 kOhm	+ –
FPT 50W 11 Ohm	+ –	FPT 50W 390 Ohm	+ –	FPT 50W 12 kOhm	+ –
FPT 50W 12 Ohm	+ –	FPT 50W 430 Ohm	+ –	FPT 50W 13 kOhm	+ –
FPT 50W 13 Ohm	+ –	FPT 50W 470 Ohm	+ –	FPT 50W 15 kOhm	+ –
FPT 50W 15 Ohm	+ –	FPT 50W 500 Ohm	+ –	FPT 50W 18 kOhm	+ –
FPT 50W 16 Ohm	+ –	FPT 50W 510 Ohm	+ –	FPT 50W 20 kOhm	+ –
FPT 50W 18 Ohm	+ –	FPT 50W 560 Ohm	+ –	FPT 50W 22 kOhm	+ –
FPT 50W 20 Ohm	+ –	FPT 50W 620 Ohm	+ –	FPT 50W 24 kOhm	+ –
FPT 50W 22 Ohm	+ –	FPT 50W 680 Ohm	+ –	FPT 50W 27 kOhm	+ –
FPT 50W 24 Ohm	+ –	FPT 50W 750 Ohm	+ –	FPT 50W 30 kOhm	+ –
FPT 50W 27 Ohm	+ –	FPT 50W 820 Ohm	+ –	FPT 50W 33 kOhm	+ –
FPT 50W 30 Ohm	+ –	FPT 50W 910 Ohm	+ –	FPT 50W 36 kOhm	+ –
FPT 50W 33 Ohm	+ –	FPT 50W 1 kOhm	+ –	FPT 50W 39 kOhm	+ –
FPT 50W 36 Ohm	+ –	FPT 50W 1.1 kOhm	+ –	FPT 50W 43 kOhm	+ –
FPT 50W 39 Ohm	+ –	FPT 50W 1.2 kOhm	+ –	FPT 50W 47 kOhm	+ –
FPT 50W 43 Ohm	+ –	FPT 50W 1.3 kOhm	+ –	FPT 50W 50 kOhm	+ –
FPT 50W 47 Ohm	+ –	FPT 50W 1.5 kOhm	+ –	FPT 50W 51 kOhm	+ –
FPT 50W 50 Ohm	+ –	FPT 50W 1.6 kOhm	+ –
FPT 50W 51 Ohm	+ –	FPT 50W 1.8 kOhm	+ –

Посібник з формування артикула резисторів 50Вт:

Резистор

FPT

50Вт

100 Ом

±10%

Резистор	–	Назва продукту.
FPT	–	Серія фіксованих пофарбованих трубчастих резисторів.
50Вт	–	Номінальна потужність, Вт.
100 Ом	–	Номінальний опір.
±10%	–	Допуск.

Електричні та технічні характеристики дротяних трубчастих резисторів 50Вт:

Номінальна потужність	50W
Діапазон опорів	1.8 Ohm – 51 kOhm
Ряд значень номінальних опорів	E24, Таблиця значень опору
Допуск опору	± 5%, ± 10%
Номінальна напруга	V_max = (P_nom × R_nom)^0.5
Максимальна робоча напруга	1400В
Робоча температура	-60°C ... +155°C
Підвищена робоча температура навколишнього середовища	70ºC
Відносна вологість при 35°C без конденсації	<98%
Температурний коефіцієнт опору	±500 ppm/°C
Ізоляційний опір	1000 МОм
Термін служби	15000 годин

Кріплення для дротяних трубчастих резисторів

Кріплення використовуються для монтажу резисторів.Резистори можуть постачатися в комплекті з набором кріплень, включаючи кронштейни (кутники), які потрібно замовляти окремо.


Фото	Серія кріпильних елементів та кронштейнів	Ціна	Розміри, мм							Вага
			Різьбовий стержень		Керамічна втулка		Монтажні кронштейни	Розмір між віссю резистора та панеллю	Розмір між резистором і панеллю
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 50W	+ –	150	М5	30	18	30x30x15	24	9.5±1	47 g
	BR 50W (2 pcs.)	+ –								21 g

Комплектація монтажного кріплення для дротових трубчастих резисторів


Елемент	7.5, 10, 15 Вт	25, 50, 75, 100, 160 Вт
Різьбовий стержень M5	1 шт.	1 шт.
Керамічна втулка	-	2 шт.
Гвинт-гайка M5	2 шт.	2 шт.
Плоска шайба	2 шт.	2 шт.
Пружинна шайба	2 шт.	2 шт.
Азбестова шайба	2 шт.	2 шт.
Текстолітова шайба	2 шт.	-
Кронштейни (кутики)	-	2 шт.

Методи монтажу трубчастих резисторів

Під впливом механічних факторів для резисторів застосовується підвісний спосіб монтажу. Резистори кріпляться до монтажних пластин за допомогою кріпильних елементів:

потужність резистора від 3 до 25 Вт – консольний монтаж або на двох кронштейнах на кінцях монтажних шпильок
потужність резистора від 50 до 160 Вт – тільки на двох кронштейнах на кінцях монтажних шпильок

Загальні та монтажні розміри дротяних трубчастих фіксованих резисторів 50Вт:


L, мм	ØD, мм	H, мм	Ød, мм	Ød₁, мм	B, мм	A, мм
90	30	43	20	3	6	4.5

Силові дротяні трубчасті керамічні резистори AS ENERGI

Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів фіксованих та регульованих типів.
Ви можете купити резистори у нас у будь-яких обсягах, а при замовленні великих партій ціна буде нижчою.
Ми завоювали довіру клієнтів і постачаємо продукцію по всьому світу.

Щоб придбати дротяні трубчасті резистори, надсилайте запит на електронну пошту:

[email protected]

І ми надамо вам комерційну пропозицію на постачання.

Даташит (pdf специфікація) для дротяних трубчастих фіксованих резисторів:

Даташит (PDF) для дротяних трубчастих фіксованих резисторів

Guide for using and operation of resistors:

Припаяйте проводи до виводів резистора в спеціально призначених отворах.
При встановленні резисторів у обладнанні рекомендовано використовувати припій Sn40Pb60. Температура жала паяльника 300°C. Потужність паяльника 65Вт. Флюс повинен складатися з 25% канифолі та 75% ізопропілового або етилового спирту. Час паяння 5 с.
Напруга, яка може бути прикладена до резистора, не повинна перевищувати значення, розраховане на основі номінальної (або допустимої) потужності P_nom і номінального опору R_nom за формулою:
V_max = (P_nom × R_nom)^0.5
Значення резонансної частоти - 1500 Гц.
95-процентний робочий ресурс - 30 000 годин.
Дозволяється експлуатація резисторів під впливом газових середовищ наступного складу (без утворення вибухонебезпечної суміші):
- азот – до 96%;
- кисень – до 50%;
- вуглекислий газ – до 3%;
- водень – до 20%;
- гелій – до 1%;
- аргон – до 1,5%.
Дозволяється експлуатація резисторів під час та після впливу зниженого атмосферного тиску до 10~5 мм рт. ст..
У електричних ланцюгах з напругою понад 500В резистори повинні використовуватися з додатковою ізоляцією в місцях монтажу.
При використанні резисторів в обладнанні з вібраційними навантаженнями в діапазоні від 1 до 2500 Гц з прискоренням 176.6 м/с² (18g), виводи резистора повинні бути запаяні проводом з площею перетину 0.5 мм² із ізоляцією поліхлорвініловою трубкою Ø4 мм та довжиною 15-20 мм – для резисторів 5-25 Вт, і Ø5 мм та довжиною 15-20 мм – для резисторів 50-100 Вт.
Розрахункова розтягувальна сила має бути 20N (2 kgf).
Верхня частота діапазону, в якому не повинно бути резонансних частот – 1000 Гц.
Максимальна поверхнева температура резистора не перевищує 250°C.

Графік зниження потужності резистора:

Навантажувальну потужність слід зменшувати відповідно до кривої дерейтингу, якщо температура навколишнього середовища перевищує номінальні значення.

Порівняльні характеристики силових резисторів:

Серія резисторів		Тип	Конструкція	Потужність, Вт	Діапазон опорів, Ом	Максимальна напруга, В	Допуск опору
	FPT, RX20	Фіксований	Дротяний трубчастий керамічний	3 - 160Вт	1 R - 100 K	~1000В =1400В	± 5% ± 10%
	APT, RX20	Регульований	Дротяний трубчастий керамічний	3 - 160Вт	1 R - 100 K	~1000В =1400В	± 5% ± 10%
	SQP, RX27, CR-L	Фіксований	Дротяний керамічний цементний	5 - 25Вт	0,01 R - 100 K	~1500В =1000В	± 5%
	AH, HS, RX24	Фіксований	Дротяний керамічний, алюмінієвий корпус з радіатором	5 - 1000Вт	0,01 R - 100 K	~2500В =2500В	± 5%
