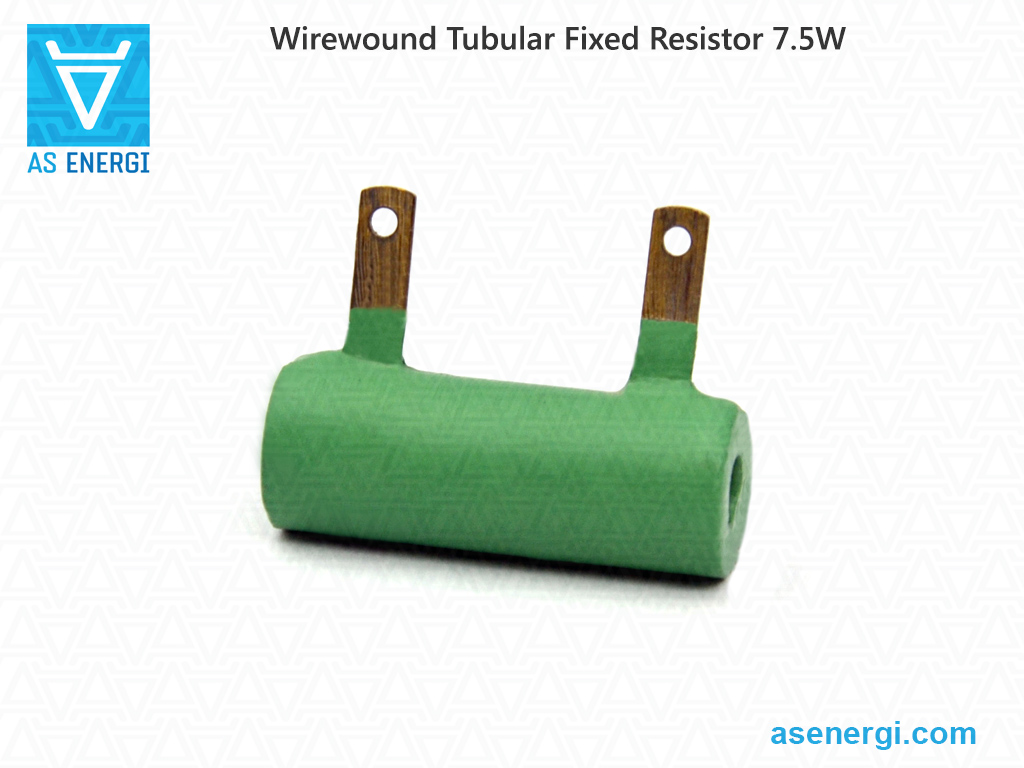

AS ENERGIРезистори 7.5W дротові трубчасті фіксовані та елементи кріплення
| Номінальна потужність | 7.5W | |
| Діапазон опору | 1 Ом – 10 кОм | |
| Допуск опору | ±5%, ±10% | |
| Ціна | Резисторsistor FPT 7.5W 1R - 100R | |
| Резистор FPT 7.5W 110R - 910R | ||
| Резистор FPT 7.5W 1K - 10K | ||
| Розміри D×L×H×d | 14×35×28×6 мм | |
| Вага | 13 г | |
Дротяні нерегульовані резистори типу FPT (Фіксовані пофарбовані трубчасті резистори), потужність розсіювання 7.5W, номінальний опір від 1 Ом до 10 кОм. Подібні серії резисторів: RX20, RXG, RXHG. Резистори призначені для використання в змінних та постійних електричних колах, забезпечують обмеження струму та розподіл напруги. Резистори з певною номінальною потужністю також можуть виготовлятися за індивідуальним замовленням.
PDF-технічний опис дротяних трубчастих фіксованих резисторів.
Значення опорів резисторів відповідають ряду E24.
Структурно резистор складається з трубчастого керамічного осердя, на яке намотано провід з постійним опором (константан) або ніхром. Резистори покриті жароміцною та вологостійкою ізоляційною фарбою.
Контакти, відводи резистора є жорсткими, стрічкового типу з отворами для гвинтів або для паяння провідників. Тип монтажу — підвісний. Кріплення резисторів на панелі забезпечується комплектом кріпильних елементів. Допуск опору ±5%, ±10%.
Максимальна робоча напруга в змінному струмі становить 1000V, в постійному – 1400V. Допустима підвищена температура навколишнього середовища не перевищує +155°C (при цьому потужність знижується до 60% від номіналу), гранична температура до +250°C. Опір ізоляції дротових резисторів не менше 1000 MOhm. Робочий ресурс – не менше 15000 годин.
Використовуючи калькулятор, зручно обчислити загальний опір при підключенні резисторів паралельно або послідовно, а також опір резистора в колі.
Порівняльні характеристики дротяних трубчастих резисторів, цементних резисторів та резисторів в алюмінієвому корпусі наведені в порівняльній таблиці.
Детальні технічні характеристики резисторів, габаритні та монтажні розміри, комплект кріплення, рекомендації з монтажу та експлуатації наведені нижче на сторінці.
Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів. Вся наша продукція проходить суворий контроль якості та відповідає необхідним стандартам. Оскільки ми є виробником, у кінцеву ціну продукту не включені дилерські надбавки, тому у нас низька ціна упаковки.
Гарантійний термін на резистори 7.5W, що постачаються нашою компанією, становить 2 роки. Надаються документи, що підтверджують якість продукції.
Кінцева ціна на дротяні трубчасті фіксовані резистори 7.5W залежить від кількості, умов постачання та форми оплати.
З питань придбання дротяних трубчастих резисторів 7.5W надсилайте запит електронною поштою на:
І ми надамо вам комерційну пропозицію на постачання.
Для великих партій – індивідуальна ціна!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
Асортимент номіналів дротяних трубчастих фіксованих резисторів 7.5 Watt:
| 1 – 22 Ом | 24 – 470 Ом | 510 Ом – 10 кОм | |||
| Номінал | Ціна | Номінал | Ціна | Номінал | Ціна |
| FPT 7.5W 1 Ом |
+
–
|
FPT 7.5W 24 Ом |
+
–
|
FPT 7.5W 510 Ом |
+
–
|
| FPT 7.5W 1.1 Ом |
+
–
|
FPT 7.5W 27 Ом |
+
–
|
FPT 7.5W 560 Ом |
+
–
|
| FPT 7.5W 1.2 Ом |
+
–
|
FPT 7.5W 30 Ом |
+
–
|
FPT 7.5W 620 Ом |
+
–
|
| FPT 7.5W 1.3 Ом |
+
–
|
FPT 7.5W 33 Ом |
+
–
|
FPT 7.5W 680 Ом |
+
–
|
| FPT 7.5W 1.5 Ом |
+
–
|
FPT 7.5W 36 Ом |
+
–
|
FPT 7.5W 750 Ом |
+
–
|
| FPT 7.5W 1.6 Ом |
+
–
|
FPT 7.5W 39 Ом |
+
–
|
FPT 7.5W 820 Ом |
+
–
|
| FPT 7.5W 1.8 Ом |
+
–
|
FPT 7.5W 43 Ом |
+
–
|
FPT 7.5W 910 Ом |
+
–
|
| FPT 7.5W 2 Ом |
+
–
|
FPT 7.5W 47 Ом |
+
–
|
FPT 7.5W 1 кОм |
+
–
|
| FPT 7.5W 2.2 Ом |
+
–
|
FPT 7.5W 51 Ом |
+
–
|
FPT 7.5W 1.1 кОм |
+
–
|
| FPT 7.5W 2.4 Ом |
+
–
|
FPT 7.5W 56 Ом |
+
–
|
FPT 7.5W 1.2 кОм |
+
–
|
| FPT 7.5W 2.7 Ом |
+
–
|
FPT 7.5W 62 Ом |
+
–
|
FPT 7.5W 1.3 кОм |
+
–
|
| FPT 7.5W 3 Ом |
+
–
|
FPT 7.5W 68 Ом |
+
–
|
FPT 7.5W 1.5 кОм |
+
–
|
| FPT 7.5W 3.3 Ом |
+
–
|
FPT 7.5W 75 Ом |
+
–
|
FPT 7.5W 1.6 кОм |
+
–
|
| FPT 7.5W 3.6 Ом |
+
–
|
FPT 7.5W 82 Ом |
+
–
|
FPT 7.5W 1.8 кОм |
+
–
|
| FPT 7.5W 3.9 Ом |
+
–
|
FPT 7.5W 91 Ом |
+
–
|
FPT 7.5W 2 кОм |
+
–
|
| FPT 7.5W 4.3 Ом |
+
–
|
FPT 7.5W 100 Ом |
+
–
|
FPT 7.5W 2.2 кОм |
+
–
|
| FPT 7.5W 4.7 Ом |
+
–
|
FPT 7.5W 110 Ом |
+
–
|
FPT 7.5W 2.4 кОм |
+
–
|
| FPT 7.5W 5.1 Ом |
+
–
|
FPT 7.5W 120 Ом |
+
–
|
FPT 7.5W 2.7 кОм |
+
–
|
| FPT 7.5W 5.6 Ом |
+
–
|
FPT 7.5W 130 Ом |
+
–
|
FPT 7.5W 3 кОм |
+
–
|
| FPT 7.5W 6.2 Ом |
+
–
|
FPT 7.5W 150 Ом |
+
–
|
FPT 7.5W 3.3 кОм |
+
–
|
| FPT 7.5W 6.8 Ом |
+
–
|
FPT 7.5W 160 Ом |
+
–
|
FPT 7.5W 3.6 кОм |
+
–
|
| FPT 7.5W 7.5 Ом |
+
–
|
FPT 7.5W 180 Ом |
+
–
|
FPT 7.5W 3.9 кОм |
+
–
|
| FPT 7.5W 8.2 Ом |
+
–
|
FPT 7.5W 200 Ом |
+
–
|
FPT 7.5W 4.3 кОм |
+
–
|
| FPT 7.5W 9.1 Ом |
+
–
|
FPT 7.5W 220 Ом |
+
–
|
FPT 7.5W 4.7 кОм |
+
–
|
| FPT 7.5W 10 Ом |
+
–
|
FPT 7.5W 240 Ом |
+
–
|
FPT 7.5W 5.1 кОм |
+
–
|
| FPT 7.5W 11 Ом |
+
–
|
FPT 7.5W 270 Ом |
+
–
|
FPT 7.5W 5.6 кОм |
+
–
|
| FPT 7.5W 12 Ом |
+
–
|
FPT 7.5W 300 Ом |
+
–
|
FPT 7.5W 6.2 кОм |
+
–
|
| FPT 7.5W 13 Ом |
+
–
|
FPT 7.5W 330 Ом |
+
–
|
FPT 7.5W 6.8 кОм |
+
–
|
| FPT 7.5W 15 Ом |
+
–
|
FPT 7.5W 360 Ом |
+
–
|
FPT 7.5W 7.5 кОм |
+
–
|
| FPT 7.5W 16 Ом |
+
–
|
FPT 7.5W 390 Ом |
+
–
|
FPT 7.5W 8.2 кОм |
+
–
|
| FPT 7.5W 18 Ом |
+
–
|
FPT 7.5W 430 Ом |
+
–
|
FPT 7.5W 9.1 кОм |
+
–
|
| FPT 7.5W 20 Ом |
+
–
|
FPT 7.5W 470 Ом |
+
–
|
FPT 7.5W 10 кОм |
+
–
|
| FPT 7.5W 22 Ohm |
+
–
|
||||
Посібник з нумерації артикулів резисторів 7.5W:
| Резистор | FPT | 7.5W | 100 Ом | ±10% |
| Резистор | – | Назва продукту. |
| FPT | – | Серія стаціонарних фарбованих трубчастих резисторів. |
| 7.5W | – | Номінальна потужність, Вт. |
| 100 Ом | – | Номінальний опір. |
| ±10% | – | Толерантність. |
Електричні та технічні характеристики дротяних трубчастих резисторів 7.5W:
| Номінальна потужність | 7.5W |
| Діапазон опору | 1 Ом – 10 кОм |
| Ряд номінальних значень опору |
E24, Технічні характеристики значень опору
|
| Допуск опору | ± 5%, ± 10% |
| Номінальна напруга | Vmax = (Pnom × Rnom)0.5 |
| Максимальна робоча напруга | 1400V |
| Робоча температура | -60°C ... +155°C |
| Підвищена допустима температура навколишнього середовища | 70ºC |
| Відносна вологість при 35°C без конденсату | <98% |
| Коефіцієнт температури опору | ±500 ppm/°C |
| Опір ізоляції | 1000 MОм |
| Термін служби | 15000 годин |
Елементи кріплення для дротяних трубчастих резисторів
Елементи кріплення використовуються для монтажу резисторів. Резистори можуть постачатися з комплектом кріпильних елементів, включаючи монтажні кронштейни (кутники), які необхідно замовляти окремо.
 |
||||||||||
| Фото | Серія кріпильних деталей та кронштейнів | Ціна | Розміри, мм | Вага | ||||||
| Різьбовий стрижень | Керамічна втулка | Кронштейни для кріплення | Розмір між віссю резистора та панеллю | Розмір між резистором і панеллю | ||||||
| L | Ød1 | ØD | Ød | AxAxB | k | h | ||||
 |
HDW 7.5W |
+
–
|
55 | М5 | - | - | - | - | - | 8 g |
Комплект кріплень для дротяних трубчастих резисторів
 |
||
| Найменування | 7.5, 10, 15 Вт | 25, 50, 75, 100, 160 Вт |
| Різьбовий стержень M5 | 1 шт. | 1 шт. |
| Керамічна втулка | - | 2 шт. |
| Гайка M5 | 2 шт. | 2 шт. |
| Плоска шайба | 2 шт. | 2 шт. |
| Пружинна шайба | 2 шт. | 2 шт. |
| Асбестова шайба | 2 шт. | 2 шт. |
| Текстолітова шайба | 2 шт. | - |
| Кронштейни (кутові) | - | 2 шт. |
Способи встановлення трубчастих резисторів
Під впливом механічних факторів для резисторів застосовується підвісний спосіб монтажу. Резистори кріпляться до монтажних пластин за допомогою елементів кріплення:
- потужність резистора від 3 to 25 Вт – консольне або на двох кронштейнах на кінцях монтажних шпильок
- потужність резистора від 50 to 160 Вт – тільки на двох кронштейнах на кінцях монтажних шпильок
Габаритні та монтажні розміри дротових трубчастих фіксованих резисторів 7.5W:
 |
||||||
| L, мм | ØD, мм | H, мм | Ød, мм | Ød1, мм | B, мм | A, мм |
| 35 | 14 | 28 | 6 | 2 | 4.5 | 3.5 |
Провідні трубчасті керамічні резистори від AS ENERGI
Наша компанія займається виробництвом і продажем дротяних трубчастих резисторів постійного та регульованого типів.
Ви можете купити резистори у нас у будь-яких обсягах, а при замовленні великих партій ціна буде нижчою.
Ми заслужили довіру клієнтів і постачаємо продукцію по всьому світу.
Щоб придбати трубчасті резистори, надішліть запит електронною поштою на адресу:
І ми надамо вам комерційну пропозицію щодо постачання.
Даташит (специфікація у форматі pdf) для дротових трубчастих фіксованих резисторів:
Даташит PDF для дротових трубчастих фіксованих резисторів
Керівництво з використання та експлуатації резисторів:
- Припаяйте проводи до відводів резистора в спеціально передбачених отворах.
- При монтажі резисторів в обладнання рекомендовано використовувати Sn40Pb60 припій. Температура жала паяльника 300°C. Потужність паяльника 65W. Флюс повинен складатися з 25% канифолі та 75% ізопропілового або етилового спирту. Час пайки 5с.
- Напруга, яка може бути подана на резистор, не повинна перевищувати значення, розрахованого на основі номінальної (або допустимої) потужності Pnom та номінального опору Rnom відповідно до формули:
Vmax = (Pnom × Rnom)0.5 - Значення резонансної частоти - 1500 Гц.
- 95-відсотковий ресурс роботи - 30 000 годин.
- Дозволяється експлуатація резисторів під впливом газових середовищ такого складу (без утворення вибухової суміші):
- азот – до 96%;
- кисень – до 50%;
- вуглекислий газ – до 3%;
- водень – до 20%;
- гелій – до 1%;
- аргон – до 1,5%.
- Дозволяється експлуатація резисторів під час та після впливу атмосферного тиску, зниженого до 10~5 мм рт. ст..
- В електричних колах з напругою понад 500V резистори повинні використовуватися з додатковою ізоляцією в місцях кріплення.
- При використанні резисторів в обладнанні з вібраційними навантаженнями від 1 до 2500 Гц з прискоренням 176.6 м/с2 (18г), відводи резистора повинні бути припаяні проводом перетином 0.5 mm2 з ізоляцією поліхлорвініловою трубкою Ø4 mm та довжиною 15-20 мм – для резисторів 5-25 Вт, та Ø5 мм та довжиною 15-20 мм – для резисторів 50-100 Вт.
- Значення сили розтягування повинно бути 20Н (2 кгс).
- Верхня частота діапазону, в якій не повинно бути резонансних частот – 1000 Гц.
- Максимальна поверхнева температура резистора не має перевищувати 250°C.
Графік зниження потужності резистора:
Навантажувальну потужність слід зменшувати відповідно до кривої зниження потужності, якщо температура навколишнього середовища перевищує номінальні значення.
Графік зниження потужності резистора:
Навантажувальну потужність слід зменшувати відповідно до кривої зниження потужності, якщо температура навколишнього середовища перевищує номінальні значення.
