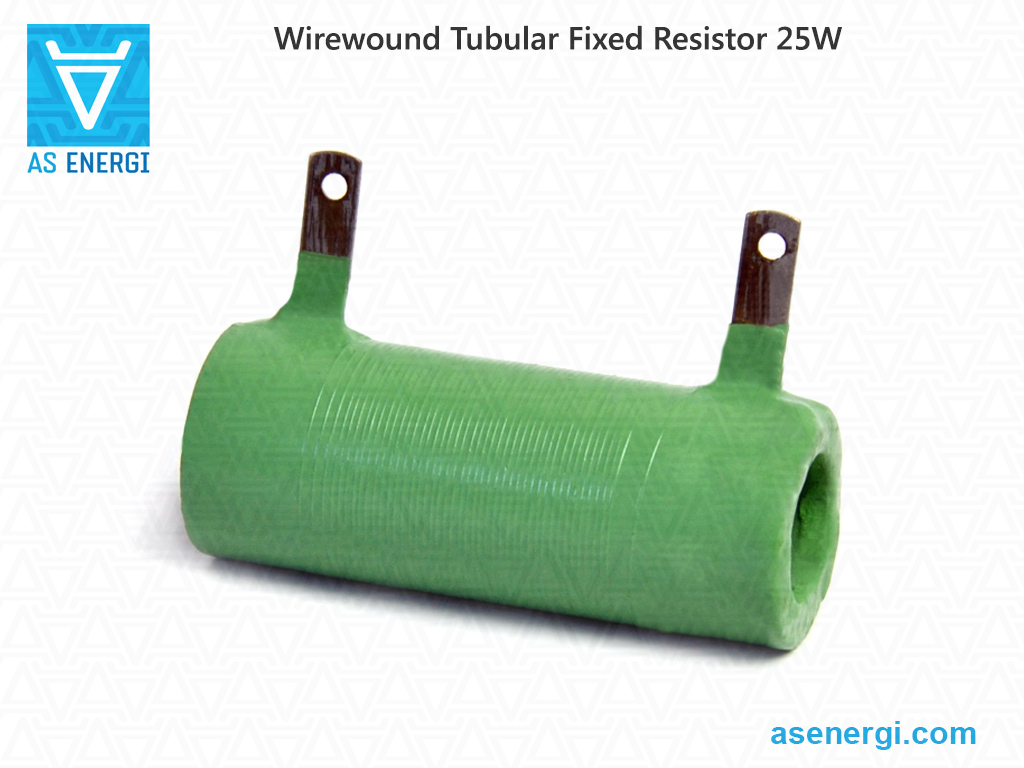

AS ENERGIРезистори 25Вт дротяні трубчасті фіксовані та монтажні кріплення
| Номінальна потужність | 25W | |
| Діапазон опорів | 1.8 Ohm – 18 kOhm | |
| Допуск опору | ±5%, ±10% | |
| Ціна | Резистор FPT 25 Вт 1.8R - 100R | |
| Резистор FPT 25 Вт 110R - 910R | ||
| Резистор FPT 25 Вт 1K - 18K | ||
| Розміри D×L×H×d | 20×50×35×13 мм | |
| Вага | 25 г | |
Дротяні нерегульовані резистори типу FPT (Фіксовані пофарбовані трубчасті резистори) серія, потужність розсіювання 25 Вт, номінальний опір від 1.8 Ом до 18 кОм. Схожі серії резисторів: RX20, RXG, RXHG. Резистори призначені для використання в змінних (AC) та постійних (DC) колах, забезпечують обмеження струму та розподіл напруги. Резистори з конкретною номінальною потужністю також можуть виготовлятися за індивідуальним замовленням.
Даташит (PDF) для дротяних трубчастих фіксованих резисторів.
Значення опорів резисторів відповідають ряду E24.
За конструкцією резистор складається з трубчастого керамічного осердя, на яке намотано дріт з константану (для низьких опорів) або ніхрому (для високих опорів). Резистори покриті жаротривкою та вологостійкою ізоляційною фарбою.
Контакти, виводи резистора — жорсткі, стрічкового типу з отворами під гвинти або для пайки провідників. Тип монтажу — підвісний. Монтаж резисторів на панелі здійснюється за допомогою комплекту кріплень. Допуск опору ±5%, ±10%.
Максимальна робоча напруга в змінному струмі (AC) — 1000 В, у постійному — 1400 В. Допустима підвищена температура оточення не перевищує +155°C (при цьому потужність знижується до 60% номінальної), гранична температура до +250°C. Опір ізоляції дротяних резисторів не менше 1000 МОм. Робочий час — не менше 15000 годин.
Використовуючи калькулятор, зручно розрахувати сумарний опір при з'єднанні резисторів паралельно або послідовно, а також опір резистора в колі.
Порівняльні характеристики дротяних трубчастих резисторів, цементних резисторів та резисторів в алюмінієвому корпусі наведено в порівняльній таблиці.
Детальні технічні характеристики резистора, загальні та монтажні розміри, монтажний набір, рекомендації по монтажу та експлуатації наведені на сторінці нижче.
Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів. Вся наша продукція проходить строгий контроль якості та відповідає необхідним стандартам. Оскільки ми є виробником, і в ціну кінцевого продукту не входять дилерські націнки, у нас низькі ціни.
Гарантійний термін на резистори 25 Вт, що постачаються нашою компанією, — 2 роки. Надаються документи, що підтверджують якість продукції.
Кінцева ціна на дротяні трубчасті фіксовані резистори 25 Вт залежить від кількості, умов доставки та форми оплати.
З питань щодо придбання дротяних трубчастих резисторів 25 Вт надішліть запит на електронну пошту:
І ми надамо вам комерційну пропозицію щодо поставки.
Для великих партій – індивідуальна ціна!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
Асортимент номіналів керамічних дротяних трубчастих фіксованих резисторів 25 Вт:
Посібник по маркуванню для резисторів 25 Вт:
| Резистор | FPT | 25Вт | 100 Ом | ±10% |
| Резистор | – | Назва продукту. |
| FPT | – | Серія фіксованих пофарбованих трубчастих резисторів. |
| 25Вт | – | Номінальна потужність, Вт. |
| 100 Ом | – | Номінальний опір. |
| ±10% | – | Допуск. |
Електричні та технічні характеристики дротяних трубчастих резисторів 25 Вт:
| Номінальна потужність | 25Вт |
| Діапазон опорів | 1.8 Ом – 18 кОм |
| Ряд номінальних значень опорів |
E24, Даташит значень опорів
|
| Допуск опору | ± 5%, ± 10% |
| Номінальна напруга | Vmax = (Pnom × Rnom)0.5 |
| Максимальна робоча напруга | 1400V |
| Температура експлуатації | -60°C ... +155°C |
| Підвищена робоча температура навколишнього середовища | 70ºC |
| Відносна вологість при 35°C без конденсації | <98% |
| Температурний коефіцієнт опору | ±500 ppm/°C |
| Опір ізоляції | 1000 МОм |
| Термін служби | 15000 годин |
Кріплення для дротяних трубчастих резисторів
Кріплення використовуються для монтажу резисторів. Резистори можуть постачатися в комплекті з набором кріплень, включаючи кронштейни (кутники), які потрібно замовляти окремо.
 |
||||||||||
| Фото | Серія кріплень та кронштейнів | Ціна | Розміри, мм | Вага | ||||||
| Різьбовий стрижень | Керамічна втулка | Монтажні кронштейни | Розмір між віссю резистора та панеллю | Розмір між резистором та панеллю | ||||||
| L | Ød1 | ØD | Ød | AxAxB | k | h | ||||
 |
HDW 25Вт |
+
–
|
90 | М5 | 20 | 11 | 25x25x15 | 20 | 10.5±1 | 24 g |
 |
BR 25Вт (2 pcs.) |
+
–
|
17 g | |||||||
Комплектація кріплень для дротяних трубчастих резисторів
 |
||
| Позиція | 7.5, 10, 15 Watt | 25, 50, 75, 100, 160 Watt |
| Різьбовий стрижень M5 | 1 шт. | 1 шт. |
| Керамічна втулка | - | 2 шт. |
| Гвинт-ґайка M5 | 2 шт. | 2 шт. |
| Плоска шайба | 2 шт. | 2 шт. |
| Пружинна шайба | 2 шт. | 2 шт. |
| Азбестова шайба | 2 шт. | 2 шт. |
| Текстолітова шайба | 2 шт. | - |
| Скоби (кутники) | - | 2 шт. |
Способи монтажу трубчастих резисторів
Під впливом механічних факторів для резисторів застосовується підвісний спосіб монтажу. Резистори фіксуються на монтажних пластинах за допомогою кріплень:
- потужність резистора від 3 до 25 Вт – консольне кріплення або на двох кронштейнах на кінцях монтажних шпильок
- потужність резистора від 50 до 160 Вт – тільки на двох кронштейнах, на кінцях монтажних шпильок
Загальні та монтажні розміри дротяних трубчастих фіксованих резисторів 25 Вт:
 |
||||||
| L, мм | ØD, мм | H, мм | Ød, мм | Ød1, мм | B, мм | A, мм |
| 50 | 20 | 35 | 13 | 2 | 4.5 | 3.5 |
Дротяні трубчасті керамічні силові резистори від AS ENERGI
Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів фіксованого та регульованого типів.
Ви можете купити резистори у нас у будь-яких обсягах, а при замовленні великих партій ціна буде нижчою.
Ми завоювали довіру клієнтів і поставляємо продукцію по всьому світу.
Для придбання дротяних трубчастих резисторів надішліть запит на електронну пошту:
І ми надамо вам комерційну пропозицію щодо постачання.
Даташит (pdf) для дротяних трубчастих фіксованих резисторів:
Даташит (pdf) для дротяних трубчастих фіксованих резисторів
Посібник з використання та експлуатації резисторів:
- Припаяйте проводи до виводів резистора в спеціально призначених отворах.
- При встановленні резисторів у обладнанні рекомендовано використовувати припій Sn40Pb60. Температура серцевини паяльника — 300°C. Потужність паяльника — 65 Вт. Флюс повинен складатися з 25% канифолі та 75% ізопропілового або етилового спирту. Час паяння 5 с.
- Напруга, яка може бути подана на резистор, не повинна перевищувати значення, обчисленого на основі номінальної (або допустимої) потужності Pnom та номінального опору Rnom за формулою:
Vmax = (Pnom × Rnom)0.5 - Значення резонансної частоти — 1500 Гц.
- 95-відсотковий робочий ресурс — 30 000 годин.
- Дозволяється експлуатація резисторів під впливом газових середовищ такого складу (без утворення вибухової суміші):
- азот – до 96%;
- кисень – до 50%;
- вуглекислий газ – до 3%;
- водень – до 20%;
- гелій – до 1%;
- аргон – до 1,5%.
- Дозволена експлуатація резисторів при зниженому атмосферному тиску до 10~5 мм рт.ст..
- В електричних колах з напругою понад 500 В резистори повинні застосовуватися з додатковою ізоляцією в місцях кріплення.
- При застосуванні резисторів в обладнанні з вібраційними навантаженнями від 1 до 2500 Гц з прискоренням 176.6 м/с2 (18g), виводи резистора повинні бути припаяні проводом перерізом 0.5 мм2 з ізоляцією полімерною трубкою Ø4 мм та довжиною 15-20 мм – для резисторів 5-25 Вт, та Ø5 мм та довжиною 15-20 мм – для резисторів 50-100 Вт.
- Розтягуюча сила повинна складати 20N (2 кгс).
- Верхня частота діапазону, в якому не повинно бути резонансних частот – 1000 Гц.
- Максимальна поверхнева температура резистора не більше 250°C.
Графік зниження потужності резистора:
Потужність навантаження слід зменшити відповідно до кривої зниження номінальних характеристик, якщо температура навколишнього середовища перевищує номінальні значення..
Порівняльні характеристики силових резисторів:
| Серія резисторів | Тип | Конструкція | Потужність, Вт | Діапазон опору, Ом | Максимальна напруга, В | Допуск опору | |
 |
FPT, RX20 | Фіксований | Дротяний трубчастий керамічний | 3 - 160 Вт | 1 Ом - 100 кОм | ~1000В =1400В |
± 5% ± 10% |
 |
APT, RX20 | Регульований | Дротяний трубчастий керамічний | 3 - 160 Вт | 1 Ом - 100 кОм | ~1000В =1400В |
± 5% ± 10% |
 |
SQP, RX27, CR-L | Фіксований | Дротяний керамічний цементний | 5 - 25 Вт | 0,01 Ом - 100 кОм | ~1500В =1000В |
± 5% |
 |
AH, HS, RX24 | Фіксований | Дротяний керамічний, алюмінієвий корпус з радіатором | 5 - 1000 Вт | 0,01 Ом - 100 кОм | ~2500В =2500В |
± 5% |
