Силовий резистор 100 Вт 3.9 Ом, регульований дротяний

Опір		3.9 Ohm
Номінальна потужність		100 Watt
Допуск опору		±5%, ±10%
Ціна	Резистор APT 100Вт 3.9 Ohm	+ –
Розміри D×L×H×d		30×170×43×20 мм
Вага		185 г

Силовий регульований резистор 3.9 Ом 100 Вт – дротяний навантажувальний резистор для монтажу на шасі серії APT (Adjustable Painted Tubular Resistors). Резистор 3R9 100Вт має номінальний опір 3.9 Ом, розсіювану потужність 100Вт.

Резистори з певною номінальною потужністю також можуть бути виготовлені за індивідуальним замовленням. Інші схожі серії резисторів: RX20, RXG, ASE, AST, AVE, AVT, D100K, L100J.

PDF даташит для регульованих силових резисторів.

Значення опору резисторів відповідають ряду E24.

Резистори призначені для використання в змінних і постійних колах, забезпечують обмеження струму і розподіл напруги. Максимальна робоча напруга при AC — 1000В, при DC – 1400В. Допустима підвищена температура навколишнього середовища не перевищує +155°C (при цьому потужність зменшується до 60% від номінальної), гранична температура до +250°C. Опір ізоляції дротяних резисторів не менше 1000 МОм. Робочий ресурс – не менше 15000 годин.

За конструкцією резистор складається з трубчастого керамічного осердя, на яке намотаний дріт з константану (для низьких опорув) або ніхрому (для високих опору). Резистори покриті термостійким і вологозахисним ізоляційним покриттям.

Опір резистора регулюється шляхом зміни положення рухомого затискного коміра (рухомий контакт) уздовж корпусу (трубки). Контакт між затискним коміром і витками дроту резистора забезпечується незабарвленою частиною корпусу.

Контакти, виводи резистора — жорсткі, стрічкового типу з отворами під гвинти або для пайки провідників. Тип монтажу — підвісний. Монтаж резисторів на панелі забезпечується комплектом кріплень. Допуск опору ±5%, ±10%.

Використання калькулятора, зручно обчислювати загальний опір при підключенні резисторів паралельно або послідовно, а також опір резистора в схемі.

Порівняльні характеристики дротяних трубчастих резисторів, цементних резисторів та резисторів в алюмінієвому корпусі наведені в порівняльній таблиці.

Детальні технічні характеристики резистора, загальні та монтажні розміри, комплект кріплень, рекомендації з монтажу та експлуатації наведені на сторінці нижче.

Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів. Всі наші вироби проходять жорсткий контроль якості та відповідають необхідним стандартам. Оскільки ми є виробником, в ціну кінцевого продукту не включені дилерські націнки, саме тому у нас низька ціна.

Гарантійний термін на резистори 100Вт, що постачаються нашою компанією, становить 2 роки. Надаються документи, що підтверджують якість продукції.

Кінцева ціна на регульовані змінні силові резистори 3.9 Ом 100Вт залежить від кількості, умов доставки та форми оплати.

З питань придбання регульованих силових резисторів 100Вт надсилайте запит електронною поштою на:

[email protected]

І ми надамо Вам комерційну пропозицію щодо постачання.
Для великого замовлення ми надамо індивідуальну ціну!!!

Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.

Електричні та технічні характеристики регульованих силових резисторів 100 Вт:

Номінальна потужність	100 Вт
Ряд номінальних значень опору	E24, Даташит значень опору
Допуск опору	± 5%, ± 10%
Номінальна напруга	V_max = (P_nom × R_nom)^0.5
Максимальна робоча напруга	1400В
Температура експлуатації	-60°C ... +155°C
Підвищена температура навколишнього середовища	70ºC
Відносна вологість при 35°C без конденсації	<98%
Тепловий коефіцієнт опору	±500 ppm/°C
Опір ізоляції	1000 МОм
Термін служби	15000 годин
Розміри D×L×H×d	30×170×43×20 мм
Вага	185 г

Посібник з маркування регульованих резисторів 100Вт 3.9 Ом:

Резистор

APT

100Вт

3.9 Ом

±10%

Резистор	–	Назва продукту.
APT	–	Серія регульованих пофарбованих трубчастих резисторів.
100Вт	–	Номінальна потужність, Вт.
3.9 Ohm	–	Номінальний опір, Ом.
±10%	–	Допуск.

Кріплення для силових дротяних трубчастих резисторів 100 Вт

Кріплення використовуються для монтажу резисторів. Резистори можуть поставлятися в комплекті з набором кріплень, включаючи монтажні кронштейни (кутники), які необхідно замовляти окремо.


Фото	Серія кріплень і кронштейнів	Ціна	Розміри, мм							Вага
			Різьбовий стержень		Керамічна втулка		Кріпильні кронштейни	Відстань між віссю резистора та панеллю	Відстань між резистором та панеллю
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 100W	+ –	245	М5	30	18	30x30x15	24	9.5±1	58 g
	BR 100Вт (2 шт.)	+ –								21 г

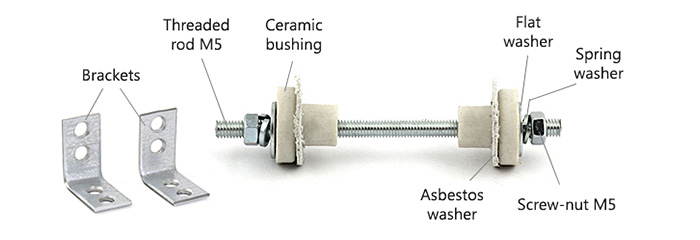

Комплектація кріплень для силових дротяних трубчастих резисторів


Позиція	Потужність: 25Вт, 50Вт, 75Вт, 100Вт, 160Вт
Різьбовий стержень M5	1 шт.
Керамічна втулка	2 шт.
Гвинт‑гайка M5	2 шт.
Плоска шайба	2 шт.
Пружинна шайба	2 шт.
Асбестова шайба	2 шт.
Кронштейни (кутники)	2 шт.

Методи монтажу трубчастих резисторів

Під впливом механічних факторів для резисторів застосовується підвісний спосіб монтажу. Резистори фіксуються на монтажних платах за допомогою кріплень:

потужність резистора від 3 до 25 Вт – консольно або на двох кронштейнах на кінцях монтажних шпильок
потужність резистора від 50 до 160 Вт – тільки на двох кронштейнах на кінцях монтажних шпильок

Загальні та монтажні розміри регульованих силових дротяних трубчастих резисторів 100 Вт:


L, мм	L₁, мм	ØD, мм	H, мм	Ød, мм	Ød₁, мм	B, мм	A, мм
170	144	30	43	20	3	6	4.5

Дротяні трубчасті керамічні силові резистори від AS ENERGI

Наша компанія займається виробництвом та продажем силових дротяних трубчастих резисторів фіксованого та регульованого типу.
Ви можете купити резистори у нас у будь‑яких обсягах, а при замовленні великими партіями ціна буде нижчою.
Ми завоювали довіру клієнтів і постачаємо продукцію по всьому світу.

Для придбання силових резисторів надсилайте запит електронною поштою на:

[email protected]

І ми надамо Вам комерційну пропозицію щодо постачання.

Даташит (pdf специфікація) для регульованих змінних силових резисторів:

PDF даташит для регульованих змінних силових резисторів

Посібник з використання та експлуатації резисторів:

Припаяйте дроти до виводів резистора у спеціально призначених отворах.
При встановленні резисторів в обладнанні рекомендовано використовувати припій Sn40Pb60. Температура жала паяльника — 300°C. Потужність паяльника — 65Вт. Флюс має складатися з 25% за масою канифолі та 75% за масою ізопропілового або етилового спирту. Час пайки 5 с.
Напруга, яка може бути прикладена до резистора, не повинна перевищувати значення, обчисленого на основі номінальної (або допустимої) потужності P_nom та номінального опору R_nom за формулою:
V_max = (P_nom × R_nom)^0.5
Резонансна частота - 1500 Гц.
95‑відсотковий робочий ресурс - 30 000 годин.
Дозволяється експлуатувати резистори під впливом газових середовищ такого складу (без утворення вибухової суміші):
- азот – до 96%;
- кисень – до 50%;
- вуглекислий газ – до 3%;
- водень – до 20%;
- гелій – до 1%;
- аргон – до 1,5%.
Дозволяється експлуатація резисторів при та після впливу зниженого атмосферного тиску до 10~5 мм рт. ст..
У електричних схемах з напругою понад 500В резистори повинні використовуватися з додатковою ізоляцією у точках кріплення.
При використанні резисторів в обладнанні з вібраційними навантаженнями від 1 до 2500 Гц з прискоренням 176.6 м/с² (18g), виводи резистора повинні бути впаяні проводом перетином 0.5 мм² з ізоляцією поліхлорвініловою трубкою Ø4 мм та довжиною 15-20 мм – для резисторів 5-25 Вт, та Ø5 мм та довжиною 15-20 мм – для резисторів 50-100 Вт.
Значення граничної розтягувальної сили повинно бути 20N (2 кгс).
Верхня частота діапазону, в якій не повинно бути резонансних частот – 1000 Гц.
Максимальна температура поверхні резистора не більше 250°C.

Графік зниження потужності резистора:

Навантажувальну потужність слід зменшувати на основі кривої зниження потужності після того, як температура навколишнього середовища перевищить номінальні значення.

Порівняльні характеристики високопотужних резисторів:

Серія резисторів		Тип	Конструкція	Потужність, Вт	Діапазон опору, Ом	Максимальна напруга, В	Допуск опору
	FPT, RX20	Фіксований	Дротяний трубчастий керамічний	3 - 160Вт	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	Регульований	Дротяний трубчастий керамічний	3 - 160Вт	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	Фіксований	Дротяний керамічний цементний	5 - 25Вт	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	Фіксований	Дротяний керамічний, алюмінієвий корпус з радіатором	5 - 1000Вт	0,01 R - 100 K	~2500V =2500V	± 5%
