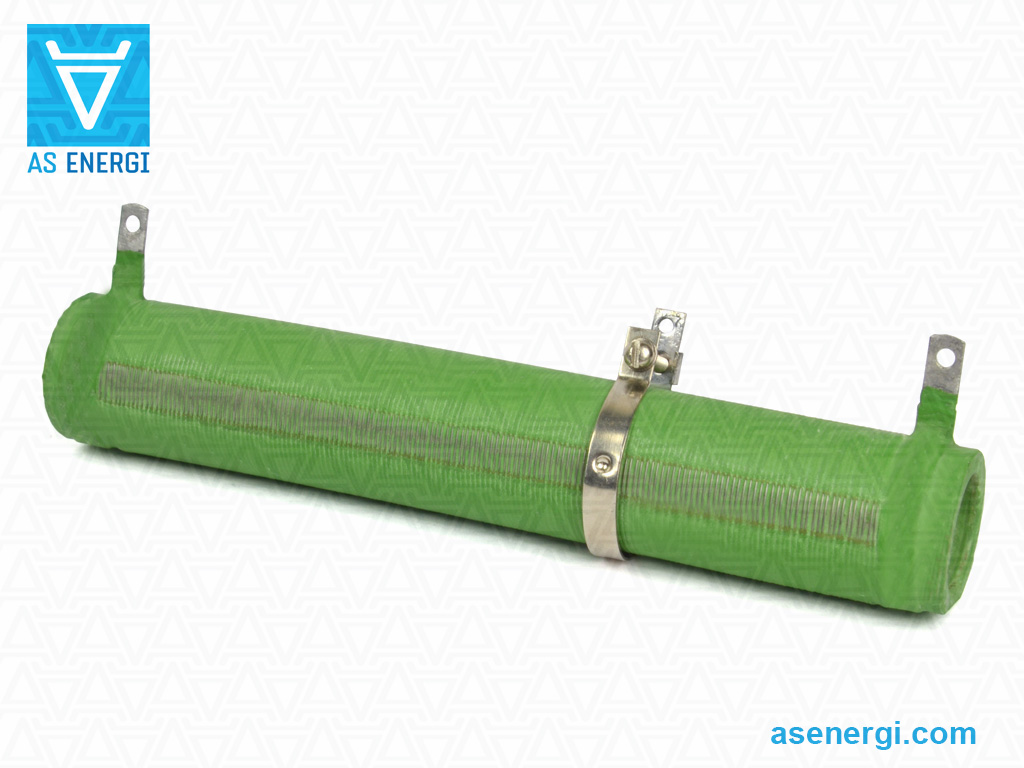

Резистори 100Вт дротяні трубчасті регульовані та монтажні кріплення

Номінальна потужність		100W
Діапазон опору		3.9 Ohm – 100 kOhm
Допуск опору		±5%, ±10%
Ціна	Резистор APT 100Вт 3.9R - 43R
	Резистор APT 100Вт 47R - 240R
	Резистор APT 100Вт 250R - 10K
	Резистор APT 100Вт 11K - 100K
Розміри D×L×H×d		30×170×43×20 мм
Вага		185 г

Дротяні регульовані високопотужні резистори типу APT (Adjustable Painted Tubular Resistors - Регульовані фарбовані трубчасті резистори), розсіювана потужність 100Вт, номінальний опір від 3.9 Ом до 100 кОм. Подібні серії резисторів: RX20, RXG. Резистори призначені для використання в змінних та постійних колах, забезпечують обмеження струму та розподіл напруги. Резистори з певною номінальною потужністю також можуть бути виготовлені за індивідуальним замовленням.

PDF технічний опис дротяних трубчастих регульованих резисторів.

Значення опору резисторів відповідають ряду E24.

За конструкцією резистор складається з трубчастого керамічного осердя, на яке намотаний дріт з константану (для низьких опору) або нихрому (для високих опору). Резистори покриті термостійким та вологозахисним ізоляційним покриттям.

Опір резистора регулюється шляхом зміни положення рухомого затискного коміра (рухомий контакт) уздовж корпусу (трубки). Контакт між затискним коміром і витками дроту резистора забезпечується незабарвленою частиною корпусу.

Контакти, виводи резистора — жорсткі, стрічкового типу з отворами під гвинти або для пайки провідників. Тип монтажу — підвісний. Монтаж резисторів на панелі забезпечується комплектом кріплень. Допуск опору ±5%, ±10%.

Максимальна робоча напруга при AC — 1000В, при DC – 1400В. Дозволена підвищена температура навколишнього середовища не перевищує +155°C (при цьому потужність зменшується до 60% від номінальної), гранична температура до +250°C. Опір ізоляції дротяних резисторів не менше 1000 МОм. Робочий ресурс – не менше 15000 годин.

Використання калькулятора, зручно обчислювати загальний опір при підключенні резисторів паралельно або послідовно, а також опір резистора в схемі.

Порівняльні характеристики дротяних трубчастих резисторів, цементних резисторів та резисторів в алюмінієвому корпусі наведені в порівняльній таблиці.

Детальні технічні характеристики резистора, загальні та монтажні розміри, комплект кріплень, рекомендації з монтажу та експлуатації наведені на сторінці нижче.

Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів. Всі наші вироби проходять жорсткий контроль якості та відповідають необхідним стандартам. Оскільки ми є виробником і в ціну кінцевого продукту не включені дилерські націнки, у нас низька ціна.

Гарантійний термін на резистори 100Вт, що постачаються нашою компанією, становить 2 роки. Надаються документи, що підтверджують якість продукції.

Кінцева ціна на дротяні трубчасті регульовані змінні резистори 100Вт залежить від кількості, умов доставки та форми оплати.

З питань придбання дротяних трубчастих резисторів 100Вт надсилайте запит електронною поштою на:

[email protected]

І ми надамо Вам комерційну пропозицію щодо постачання.
Для великого замовлення ми надамо індивідуальну ціну!!!

Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.

Асортимент номіналів керамічних дротяних трубчастих регульованих резисторів 100 Вт:

3.9 Ом – 50 Ом		51 Ом – 680 Ом		750 Ом – 10 кОм
Номінал	Ціна	Номінал	Ціна	Номінал	Ціна
APT 100W 3.9 Ом	+ –	APT 100W 51 Ом	+ –	APT 100W 750 Ом	+ –
APT 100W 4.3 Ом	+ –	APT 100W 56 Ом	+ –	APT 100W 820 Ом	+ –
APT 100W 4.7 Ом	+ –	APT 100W 62 Ом	+ –	APT 100W 910 Ом	+ –
APT 100W 5.0 Ом	+ –	APT 100W 68 Ом	+ –	APT 100W 1 кОм	+ –
APT 100W 5.1 Ом	+ –	APT 100W 75 Ом	+ –	APT 100W 1.1 кОм	+ –
APT 100W 5.6 Ом	+ –	APT 100W 82 Ом	+ –	APT 100W 1.2 кОм	+ –
APT 100W 6.2 Ом	+ –	APT 100W 91 Ом	+ –	APT 100W 1.3 кОм	+ –
APT 100W 6.8 Ом	+ –	APT 100W 100 Ом	+ –	APT 100W 1.5 кОм	+ –
APT 100W 7.5 Ом	+ –	APT 100W 110 Ом	+ –	APT 100W 1.6 кОм	+ –
APT 100W 8.2 Ом	+ –	APT 100W 120 Ом	+ –	APT 100W 1.8 кОм	+ –
APT 100W 9.1 Ом	+ –	APT 100W 130 Ом	+ –	APT 100W 2 кОм	+ –
APT 100W 10 Ом	+ –	APT 100W 150 Ом	+ –	APT 100W 2.2 кОм	+ –
APT 100W 11 Ом	+ –	APT 100W 160 Ом	+ –	APT 100W 2.4 кОм	+ –
APT 100W 12 Ом	+ –	APT 100W 180 Ом	+ –	APT 100W 2.7 кОм	+ –
APT 100W 13 Ом	+ –	APT 100W 200 Ом	+ –	APT 100W 3 кОм	+ –
APT 100W 15 Ом	+ –	APT 100W 220 Ом	+ –	APT 100W 3.3 кОм	+ –
APT 100W 16 Ом	+ –	APT 100W 240 Ом	+ –	APT 100W 3.6 кОм	+ –
APT 100W 18 Ом	+ –	APT 100W 270 Ом	+ –	APT 100W 3.9 кОм	+ –
APT 100W 20 Ом	+ –	APT 100W 300 Ом	+ –	APT 100W 4.3 кОм	+ –
APT 100W 22 Ом	+ –	APT 100W 330 Ом	+ –	APT 100W 4.7 кОм	+ –
APT 100W 24 Ом	+ –	APT 100W 360 Ом	+ –	APT 100W 5 кОм	+ –
APT 100W 27 Ом	+ –	APT 100W 390 Ом	+ –	APT 100W 5.1 кОм	+ –
APT 100W 30 Ом	+ –	APT 100W 430 Ом	+ –	APT 100W 5.6 кОм	+ –
APT 100W 33 Ом	+ –	APT 100W 470 Ом	+ –	APT 100W 6.2 кОм	+ –
APT 100W 36 Ом	+ –	APT 100W 500 Ом	+ –	APT 100W 6.8 кОм	+ –
APT 100W 39 Ом	+ –	APT 100W 510 Ом	+ –	APT 100W 7.5 кОм	+ –
APT 100W 43 Ом	+ –	APT 100W 560 Ом	+ –	APT 100W 8.2 кОм	+ –
APT 100W 47 Ом	+ –	APT 100W 620 Ом	+ –	APT 100W 9.1 кОм	+ –
APT 100W 50 Ом	+ –	APT 100W 680 Ом	+ –	APT 100W 10 кОм	+ –

Посібник з маркування резисторів 100Вт:

Резистор

APT

100Вт

500 Ом

±10%

Резистор	–	Назва продукту.
APT	–	Серія регульованих пофарбованих трубчастих резисторів.
100Вт	–	Номінальна потужність, Вт.
500 Ом	–	Номінальний опір, Ом.
±10%	–	Допуск.

Електричні та технічні характеристики дротяних трубчастих резисторів 100Вт:

Номінальна потужність	100Вт
Діапазон опору	3.9 Ом – 100 кОм
Ряд номінальних значень опору	E24, Даташит значень опору
Допуск опору	± 5%, ± 10%
Номінальна напруга	V_max = (P_nom × R_nom)^0.5
Максимальна робоча напруга	1400В
Температура експлуатації	-60°C ... +155°C
Підвищена температура навколишнього середовища	70ºC
Відносна вологість при 35°C без конденсації	<98%
Тепловий коефіцієнт опору	±500 ppm/°C
Опір ізоляції	1000 МОм
Термін служби	15000 годин

Кріплення для дротяних трубчастих резисторів

Кріплення використовуються для монтажу резисторів. Резистори можуть поставлятися в комплекті з набором кріплень, включаючи монтажні кронштейни (кутники), які необхідно замовляти окремо.


Фото	Серія кріплень і кронштейнів	Ціна	Розміри, мм							Вага
			Різьбовий стержень		Керамічна втулка		Кріпильні кронштейни	Відстань між віссю резистора та панеллю	Відстань між резистором та панеллю
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 100W	+ –	245	М5	30	18	30x30x15	24	9.5±1	58 g
	BR 100Вт (2 шт.)	+ –								21 г

Комплектність кріплень для дротяних трубчастих резисторів


Позиція	7.5, 10, 15 Вт	25, 50, 75, 100, 160 Вт
Різьбовий стержень M5	1 шт.	1 шт.
Керамічна втулка	-	2 шт.
Гвинт‑гайка M5	2 шт.	2 шт.
Плоска шайба	2 шт.	2 шт.
Пружинна шайба	2 шт.	2 шт.
Асбестова шайба	2 шт.	2 шт.
Текстолітова шайба	2 шт.	-
Кронштейни (кутники)	-	2 шт.

Методи монтажу трубчастих резисторів

Під впливом механічних факторів для резисторів застосовується підвісний спосіб монтажу. Резистори фіксуються на монтажних платах за допомогою кріплень:

потужність резистора від 3 до 25 Вт – консольно або на двох кронштейнах на кінцях монтажних шпильок
потужність резистора від 50 до 160 Вт – тільки на двох кронштейнах на кінцях монтажних шпильок

Загальні та монтажні розміри дротяних трубчастих регульованих резисторів 100Вт:


L, мм	L₁, мм	ØD, мм	H, мм	Ød, мм	Ød₁, мм	B, мм	A, мм
170	144	30	43	20	3	6	4.5

Дротяні трубчасті керамічні силові резистори від AS ENERGI

Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів фіксованого та регульованого типу.
Ви можете купити резистори у нас у будь‑яких обсягах, а при замовленні великими партіями ціна буде нижчою.
Ми завоювали довіру клієнтів і постачаємо продукцію по всьому світу.

Для придбання дротяних трубчастих резисторів надсилайте запит електронною поштою на:

[email protected]

І ми надамо Вам комерційну пропозицію щодо постачання.

Даташит (pdf специфікація) для дротяних трубчастих регульованих резисторів:

PDF даташит для дротяних трубчастих регульованих високопотужних резисторів

Посібник з використання та експлуатації резисторів:

Припаяйте дроти до виводів резистора у спеціально призначених отворах.
При встановленні резисторів в обладнанні рекомендовано використовувати припій Sn40Pb60. Температура жала паяльника — 300°C. Потужність паяльника — 65Вт. Флюс має складатися з 25% за масою канифолі та 75% за масою ізопропілового або етилового спирту. Час пайки 5 с.
Напруга, яка може бути прикладена до резистора, не повинна перевищувати значення, обчисленого на основі номінальної (або допустимої) потужності P_nom та номінального опору R_nom за формулою:
V_max = (P_nom × R_nom)^0.5
Резонансна частота - 1500 Гц.
95‑відсотковий робочий ресурс - 30 000 годин.
Дозволяється експлуатувати резистори під впливом газових середовищ такого складу (без утворення вибухової суміші):
- азот – до 96%;
- кисень – до 50%;
- вуглекислий газ – до 3%;
- водень – до 20%;
- гелій – до 1%;
- аргон – до 1,5%.
Дозволяється експлуатація резисторів при та після впливу зниженого атмосферного тиску до 10~5 мм рт. ст..
У електричних схемах з напругою понад 500В резистори повинні використовуватися з додатковою ізоляцією у точках кріплення.
При використанні резисторів в обладнанні з вібраційними навантаженнями від 1 до 2500 Гц з прискоренням 176.6 м/с² (18g), виводи резистора повинні бути впаяні проводом перетином 0.5 мм² з ізоляцією поліхлорвініловою трубкою Ø4 мм та довжиною 15-20 мм – для резисторів 5-25 Вт, та Ø5 мм та довжиною 15-20 мм – для резисторів 50-100 Вт.
Значення граничної розтягувальної сили повинно бути 20N (2 кгс).
Верхня частота діапазону, в якому не повинно бути резонансних частот – 1000 Гц.
Максимальна температура поверхні резистора не більше 250°C.

Графік зниження потужності резистора:

Навантажувальну потужність слід зменшувати на основі кривої зниження потужності після того, як температура навколишнього середовища перевищить номінальні значення.

Порівняльні характеристики високопотужних резисторів:

Серія резисторів		Тип	Конструкція	Потужність, Вт	Діапазон опору, Ом	Максимальна напруга, В	Допуск опору
	FPT, RX20	Фіксований	Дротяний трубчастий керамічний	3 - 160Вт	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	Регульований	Дротяний трубчастий керамічний	3 - 160Вт	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	Фіксований	Дротяний керамічний цементний	5 - 25Вт	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	Фіксований	Дротяний керамічний, алюмінієвий корпус з радіатором	5 - 1000Вт	0,01 R - 100 K	~2500V =2500V	± 5%
