Резистори 75 Вт дротяні трубчасті регульовані та монтажна фурнітура

Номінальна потужність		75W
Діапазон опору		1.8 Ohm – 100 kOhm
Допуск опору		±5%, ±10%
Ціна	Резистор APT 75Вт 1.8R - 43R
	Резистор APT 75Вт 47R - 220R
	Резистор APT 75Вт 230R - 10K
	Резистор APT 75Вт 11K - 100K
Розміри D×L×H×d		30×140×43×20 мм
Вага		135 г

Дротяні регульовані високопотужні резистори типу APT (Adjustable Painted Tubular Resistors - Регульовані фарбовані трубчасті резистори), розсіювана потужність 75W, номінальний опір від 1.8 Ом до 100 кОм. Схожі серії резисторів — RX20, RXG. Резистори призначені для використання в змінних та постійних колах, забезпечують обмеження струму та розподіл напруги. Резистори з певною номінальною потужністю також можуть виготовлятися за індивідуальним замовленням.

Datasheet PDF для дротяних трубчастих регульованих резисторів.

Значення опору резисторів відповідають серії E24.

Конструктивно резистор складається з трубчастого керамічного осердя, на яке намотано дріт з константану (для низького опору) або ніхрому (для високого опору). Резистори покриті термостійкою та вологостійкою ізоляційною фарбою.

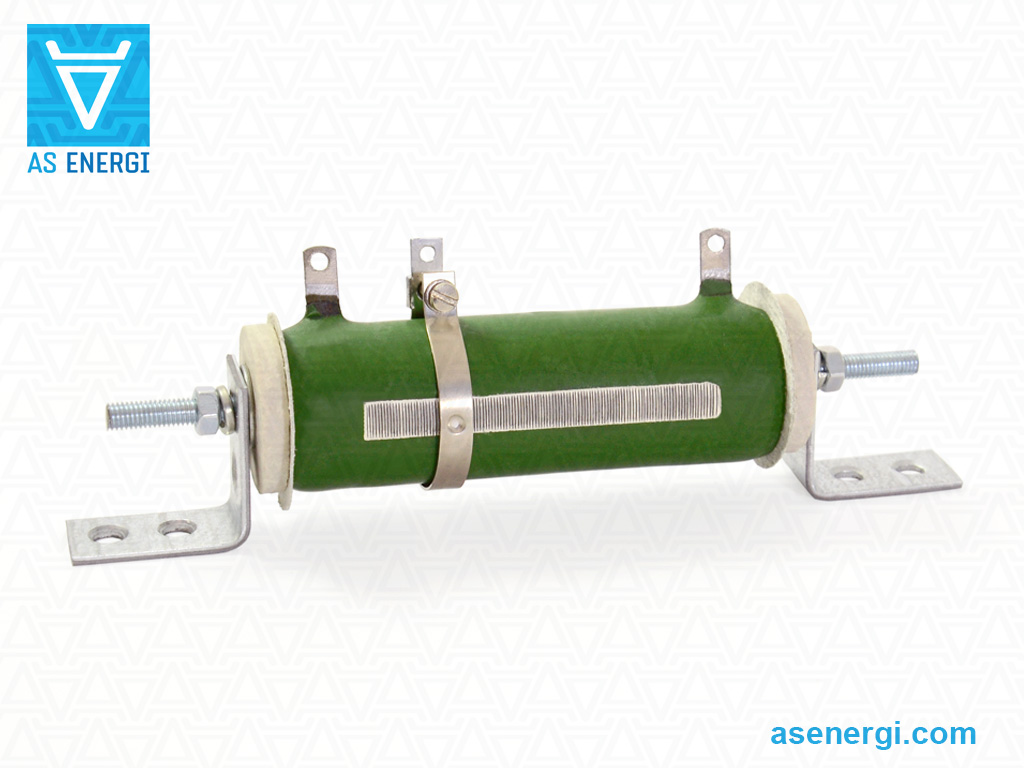

Опір резистора регулюється шляхом зміни положення рухомого затискного коміра (рухомого контакту) уздовж корпуса (трубки). Контакт між затискним коміром та дротяними витками резистора забезпечується нефарбованою частиною корпуса.

Контакти, виводи резистора — жорсткі, стрічкового типу з отворами для гвинтів або для пайки провідників. Тип кріплення — підвісний. Монтаж резисторів на панелі здійснюється комплектом кріплень. Допуск опору ±5%, ±10%.

Максимальна робоча напруга в змінному струмі — 1000V, у постійному — 1400V. Допустима підвищена температура навколишнього середовища при експлуатації не перевищує +155°C (при цьому потужність зменшується до 60% номінальної), гранична температура — до +250°C. Опір ізоляції дротяних резисторів не менше 1000 MOhm. Робочий ресурс — щонайменше 15000 годин.

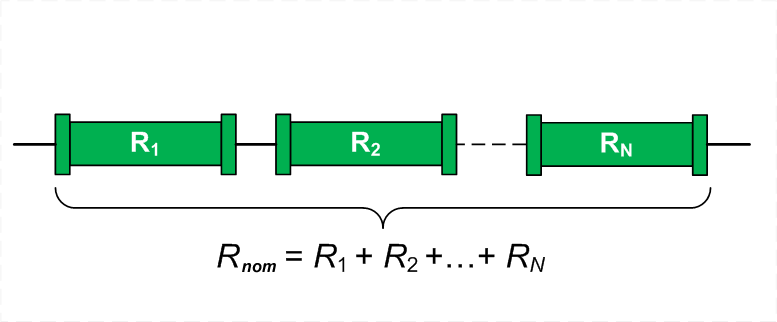

Використовуючи калькулятор, зручно розрахувати загальний опір при з'єднанні резисторів паралельно або послідовно, а також опір резистора в колі.

Порівняльні характеристики дротяних трубчастих резисторів, цементних резисторів та резисторів в алюмінієвому корпусі наведені в порівняльній таблиці.

Детальні технічні характеристики резисторів, габаритні та монтажні розміри, монтажний комплект, рекомендації з монтажу та експлуатації наведені на сторінці нижче.

Наша компанія займається виробництвом і продажем дротяних трубчастих резисторів. Вся наша продукція проходить суворий контроль якості і відповідає необхідним стандартам. Оскільки ми є виробником, і в ціні кінцевого продукту немає дилерських націнок, у нас низька ціна.

Гарантійний термін резисторів 100W, що постачаються нашою компанією, становить 2 роки. Надаються документи, що підтверджують якість продукції.

Кінцева ціна на дротяні трубчасті регульовані змінні резистори 75W залежить від кількості, умов доставки та форми оплати.

Для питань щодо придбання дротяних трубчастих резисторів 75W надішліть запит електронною поштою на адресу:

[email protected]

І ми надамо вам комерційну пропозицію щодо поставки.
Для великих партій – індивідуальна ціна!!!

Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.

Асортимент номіналів керамічних дротяних трубчастих регульованих змінних резисторів 75 Вт:

1.8 Ом – 62 Ом		68 Ом – 2.7 кОм		3 кОм – 100 кОм
Номінал	Ціна	Номінал	Ціна	Номінал	Ціна
APT 75Вт 1.8 Ом	+ –	APT 75Вт 68 Ом	+ –	APT 75Вт 3 кОм	+ –
APT 75Вт 2 Ом	+ –	APT 75Вт 75 Ом	+ –	APT 75Вт 3.3 кОм	+ –
APT 75Вт 2.2 Ом	+ –	APT 75Вт 82 Ом	+ –	APT 75Вт 3.6 кОм	+ –
APT 75Вт 2.4 Ом	+ –	APT 75Вт 91 Ом	+ –	APT 75Вт 3.9 кОм	+ –
APT 75Вт 2.7 Ом	+ –	APT 75Вт 100 Ом	+ –	APT 75Вт 4.3 кОм	+ –
APT 75Вт 3 Ом	+ –	APT 75Вт 110 Ом	+ –	APT 75Вт 4.7 кОм	+ –
APT 75Вт 3.3 Ом	+ –	APT 75Вт 120 Ом	+ –	APT 75Вт 5.0 кОм	+ –
APT 75Вт 3.6 Ом	+ –	APT 75Вт 130 Ом	+ –	APT 75Вт 5.1 кОм	+ –
APT 75Вт 3.9 Ом	+ –	APT 75Вт 150 Ом	+ –	APT 75Вт 5.6 кОм	+ –
APT 75Вт 4.3 Ом	+ –	APT 75Вт 160 Ом	+ –	APT 75Вт 6.2 кОм	+ –
APT 75Вт 4.7 Ом	+ –	APT 75Вт 180 Ом	+ –	APT 75Вт 6.8 кОм	+ –
APT 75Вт 5.0 Ом	+ –	APT 75Вт 200 Ом	+ –	APT 75Вт 7.5 кОм	+ –
APT 75Вт 5.1 Ом	+ –	APT 75Вт 220 Ом	+ –	APT 75Вт 8.2 кОм	+ –
APT 75Вт 5.6 Ом	+ –	APT 75Вт 240 Ом	+ –	APT 75Вт 9.1 кОм	+ –
APT 75Вт 6.2 Ом	+ –	APT 75Вт 270 Ом	+ –	APT 75Вт 10 кОм	+ –
APT 75Вт 6.8 Ом	+ –	APT 75Вт 300 Ом	+ –	APT 75Вт 11 кОм	+ –
APT 75Вт 7.5 Ом	+ –	APT 75Вт 330 Ом	+ –	APT 75Вт 12 кОм	+ –
APT 75Вт 8.2 Ом	+ –	APT 75Вт 360 Ом	+ –	APT 75Вт 13 кОм	+ –
APT 75Вт 9.1 Ом	+ –	APT 75Вт 390 Ом	+ –	APT 75Вт 15 кОм	+ –
APT 75Вт 10 Ом	+ –	APT 75Вт 430 Ом	+ –	APT 75Вт 18 кОм	+ –
APT 75Вт 11 Ом	+ –	APT 75Вт 470 Ом	+ –	APT 75Вт 20 кОм	+ –
APT 75Вт 12 Ом	+ –	APT 75Вт 500 Ом	+ –	APT 75Вт 22 кОм	+ –
APT 75Вт 13 Ом	+ –	APT 75Вт 510 Ом	+ –	APT 75Вт 24 кОм	+ –
APT 75Вт 15 Ом	+ –	APT 75Вт 560 Ом	+ –	APT 75Вт 27 кОм	+ –
APT 75Вт 16 Ом	+ –	APT 75Вт 620 Ом	+ –	APT 75Вт 30 кОм	+ –
APT 75Вт 18 Ом	+ –	APT 75Вт 680 Ом	+ –	APT 75Вт 33 кОм	+ –
APT 75Вт 20 Ом	+ –	APT 75Вт 750 Ом	+ –	APT 75Вт 36 кОм	+ –
APT 75Вт 22 Ом	+ –	APT 75Вт 820 Ом	+ –	APT 75Вт 39 кОм	+ –
APT 75Вт 24 Ом	+ –	APT 75Вт 910 Ом	+ –	APT 75Вт 43 кОм	+ –
APT 75Вт 27 Ом	+ –	APT 75Вт 1 кОм	+ –	APT 75Вт 47 кОм	+ –
APT 75Вт 30 Ом	+ –	APT 75Вт 1.1 кОм	+ –	APT 75Вт 50 кОм	+ –
APT 75Вт 33 Ом	+ –	APT 75Вт 1.2 кОм	+ –	APT 75Вт 51 кОм	+ –
APT 75Вт 36 Ом	+ –	APT 75Вт 1.3 кОм	+ –	APT 75Вт 56 кОм	+ –
APT 75Вт 39 Ом	+ –	APT 75Вт 1.5 кОм	+ –	APT 75Вт 62 кОм	+ –
APT 75Вт 43 Ом	+ –	APT 75Вт 1.6 кОм	+ –	APT 75Вт 68 кОм	+ –
APT 75Вт 47 Ом	+ –	APT 75Вт 1.8 кОм	+ –	APT 75Вт 75 кОм	+ –
APT 75Вт 50 Ом	+ –	APT 75Вт 2 кОм	+ –	APT 75Вт 82 кОм	+ –
APT 75Вт 51 Ом	+ –	APT 75Вт 2.2 кОм	+ –	APT 75Вт 91 кОм	+ –
APT 75Вт 56 Ом	+ –	APT 75Вт 2.4 кОм	+ –	APT 75Вт 100 кОм	+ –
APT 75Вт 62 Ом	+ –	APT 75Вт 2.7 кОм	+ –

Посібник з маркування резисторів 75Вт:

Резистор

APT

75Вт

500 Ом

±10%

Резистор	–	Назва продукту.
APT	–	Серія регульованих фарбованих трубчастих резисторів.
75W	–	Номінальна потужність, Вт.
500 Ом	–	Номінальний опір, Ом.
±10%	–	Допуск.

Електричні та технічні характеристики дротяних трубчастих резисторів 75Вт:

Номінальна потужність	75W
Діапазон опору	1.8 Ом – 100 кОм
Серія номінальних значень опору	E24, Datasheet значень опору
Допуск опору	± 5%, ± 10%
Номінальна напруга	V_max = (P_nom × R_nom)^0.5
Максимальна робоча напруга	1400V
Температура експлуатації	-60°C ... +155°C
Підвищена температура навколишнього середовища при експлуатації	70ºC
Відносна вологість при 35°C без конденсації	<98%
Температурний коефіцієнт опору	±500 ppm/°C
Опір ізоляції	1000 MOhm
Термін служби	15000 hours

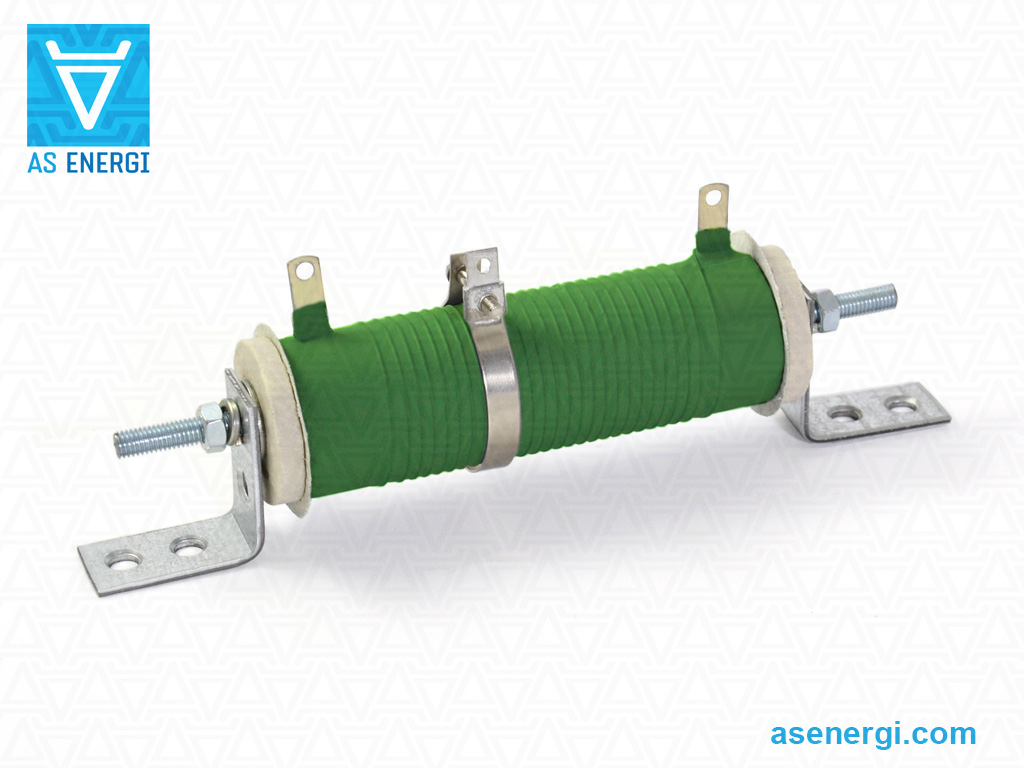

Кріплення для дротяних трубчастих резисторів

Монтажні елементи використовуються для кріплення резисторів. Резистори можуть постачатися з комплектом монтажних елементів, включаючи монтажні кронштейни (кути), які мають замовлятися окремо.

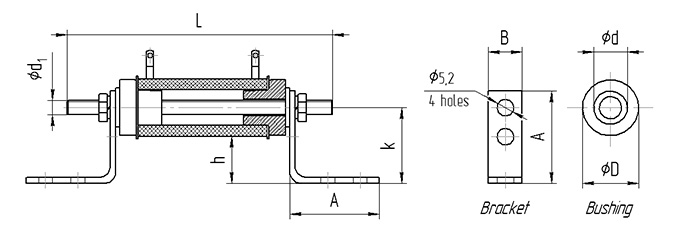

Фото	Серія монтажної фурнітури та кронштейнів	Ціна	Розміри, мм							Вага
			Різьбовий стрижень		Керамічна втулка		Монтажні кронштейни	Відстань між віссю резистора та панеллю	Відстань між резистором та панеллю
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 75Вт	+ –	210	М5	30	18	30x30x15	24	9.5±1	55 g
	BR 75Вт (2 шт.)	+ –								21 g

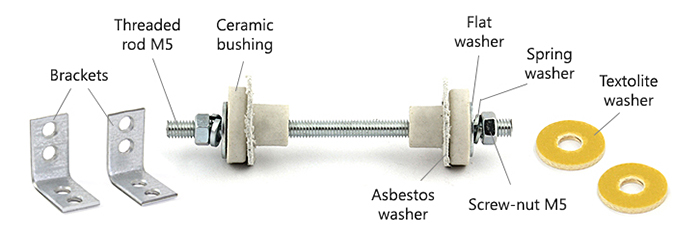

Комплектація кріпильних деталей для дротяних трубчастих резисторів


Позиція	7.5, 10, 15 Вт	25, 50, 75, 100, 160 Вт
Різьбовий стрижень M5	1 шт.	1 шт.
Керамічна втулка	-	2 шт.
Гвинт з гайкою M5	2 шт.	2 шт.
Плоска шайба	2 шт.	2 шт.
Пружинна шайба	2 шт.	2 шт.
Асбестова шайба	2 шт.	2 шт.
Текстолітова шайба	2 шт.	-
Кронштейни (кути)	-	2 шт.

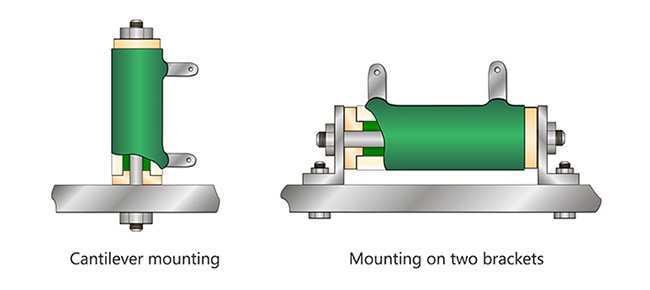

Методи встановлення трубчастих резисторів

Під впливом механічних факторів для резисторів застосовується підвісний (підвісний) спосіб монтажу. Резистори фіксуються до монтажних пластин за допомогою монтажної фурнітури:

потужність резистора від 3 до 25 Вт – консольне кріплення або на двох кронштейнах на кінцях монтажних шпильок
потужність резистора від 50 до 160 Вт – тільки на двох кронштейнах на кінцях монтажних шпильок

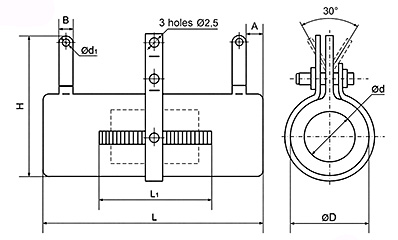

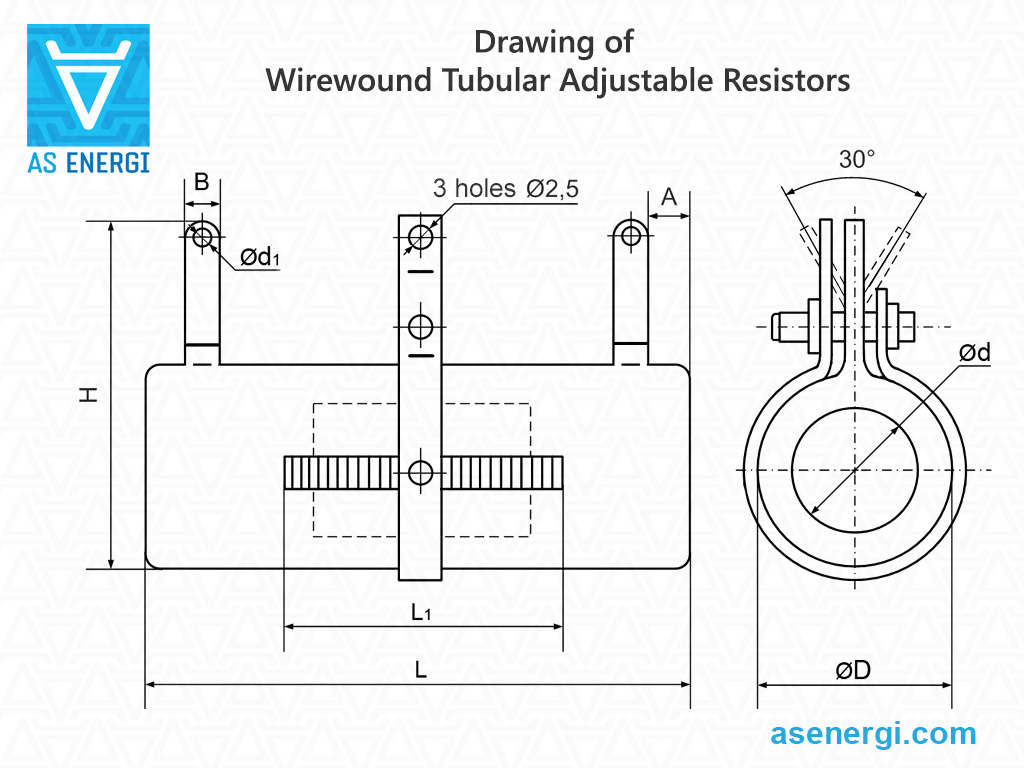

Габаритні та монтажні розміри дротяних трубчастих регульованих резисторів 75Вт:


L, мм	L₁, мм	ØD, мм	H, мм	Ød, мм	Ød₁, мм	B, мм	A, мм
140	110	30	43	20	3	6	4.5

Дротяні трубчасті керамічні силові резистори від AS ENERGI

Наша компанія займається виробництвом і продажем дротяних трубчастих резисторів фіксованих та регульованих типів.
Ви можете купити резистори у нас у будь-яких обсягах, а при замовленні великих партій ціна буде нижчою.
Ми завоювали довіру клієнтів і постачаємо продукцію по всьому світу.

Для придбання дротяних трубчастих резисторів надішліть запит електронною поштою на адресу:

[email protected]

І ми надамо вам комерційну пропозицію щодо поставки.

Даташит (pdf специфікація) для дротяних трубчастих регульованих змінних резисторів:

PDF специфікація для дротяних трубчастих регульованих високопотужних резисторів

Посібник з використання та експлуатації резисторів:

Припаяйте дроти до виводів резистора у спеціально призначених отворах.
При встановленні резисторів у обладнання рекомендовано використовувати припій Sn40Pb60. Температура жала паяльника — 300°C. Потужність паяльника — 65W. Флюс повинен складатися з 25% за масою канифолі і 75% за масою ізопропілового або етилового спирту. Час пайки — 5 с.
Напруга, яка може бути подана на резистор, не повинна перевищувати значення, обчисленого на основі номінальної (або допустимої) потужності P_nom та номінального опору R_nom за формулою:
V_max = (P_nom × R_nom)^0.5
Значення резонансної частоти - 1500 Hz.
95-відсотковий ресурс роботи - 30 000 годин.
Дозволяється експлуатація резисторів під впливом газових середовищ такого складу (без утворення вибухової суміші):
- азот – до 96%;
- кисень – до 50%;
- вуглекислий газ – до 3%;
- водень – до 20%;
- гелій – до 1%;
- аргон – до 1,5%.
Дозволяється експлуатація резисторів при тиску атмосфери, зниженому до 10~5 мм рт. ст..
У електричних колах з напругою вище 500V резистори повинні застосовуватися з додатковою ізоляцією у місцях монтажу.
При використанні резисторів в обладнанні з вібраційними навантаженнями від 1 до 2500 Hz з прискоренням 176.6 m/s² (18г) виводи резистора повинні бути припаяні проводом перерізом 0.5 мм² з ізоляцією поліхлорвініловою трубкою Ø4 mm та довжиною 15-20 мм – для резисторів 5-25 Вт, та Ø5 мм та довжиною 15-20 мм – для резисторів 50-100 Вт.
Зусилля на розтяг повинно бути 20N (2 kgf).
Верхня частота діапазону, в якому не повинно бути резонансних частот – 1000 Гц.
Максимальна поверхнева температура резистора не перевищує 250°C.

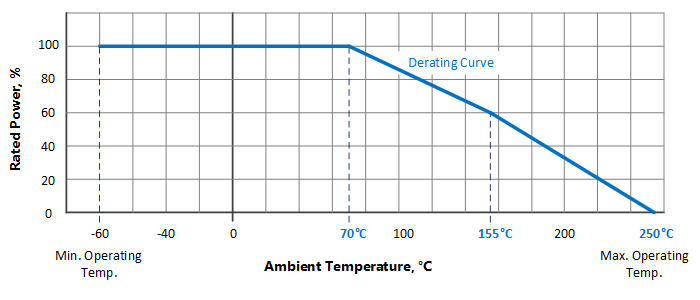

Графік зниження потужності резистора:

Навантажувальну потужність слід знижувати відповідно до кривої зниження потужності після того, як температура навколишнього середовища перевищить номінальні значення.

Порівняльні характеристики високопотужних резисторів:

Серія резисторів		Тип	Конструкція	Потужність, Вт	Діапазон опору, Ом	Максимальна напруга, В	Допуск опору
	FPT, RX20	Фіксований	Дротяний трубчастий керамічний	3 - 160 Вт	1 Ом - 100 кОм	~1000В =1400В	± 5% ± 10%
	APT, RX20	Регульований	Дротяний трубчастий керамічний	3 - 160 Вт	1 Ом - 100 кОм	~1000В =1400В	± 5% ± 10%
	SQP, RX27, CR-L	Фіксований	Дротяний керамічний цемент	5 - 25 Вт	0,01 Ом - 100 кОм	~1500В =1000В	± 5%
	AH, HS, RX24	Фіксований	Дротяний керамічний, алюмінієвий корпус з радіатором	5 - 1000 Вт	0,01 Ом - 100 кОм	~2500В =2500В	± 5%
