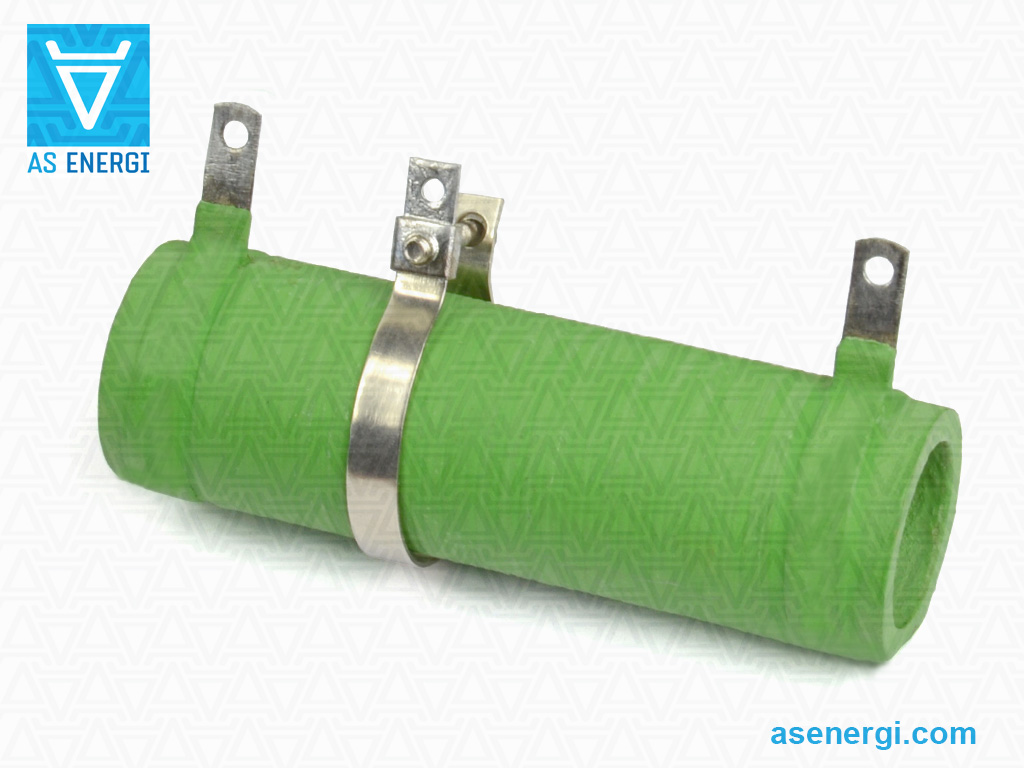

Дротяні трубчасті регульовані резистори 25Вт та монтажні кріплення

Номінальна потужність		25W
Діапазон опору		1.8 Ohm – 18 kOhm
Допуск опору		±5%, ±10%
Ціна	Резистор APT 25W 1.8R - 100R
	Резистор APT 25W 110R - 910R
	Резистор APT 25W 1K - 18K
Габарити D×L×H×d		20×50×35×13 mm
Вага		30 г

Дротяні регульовані (налаштовувані) високопотужні резистори типу APT (Adjustable Painted Tubular Resistors - Регульовані фарбовані трубчасті резистори), розсіювана потужність 25W, номінальний опір від 1.8 Ом до 18 kОм. Схожі серії резисторів — RX20, RXG. Резистори призначені для застосування в змінних та постійних колах, забезпечують обмеження струму та розподіл напруги. Резистори з конкретною номінальною потужністю також можуть бути виготовлені за індивідуальним замовленням.

Технічний опис (PDF) дротяних трубчастих регульованих резисторів.

Значення опору відповідають ряду E24.

Конструктивно резистор складається з трубчастого керамічного осердя, на яке намотано дріт — константан (для низького опору) або ніхром (для високого опору). Резистори вкриті термостійким та вологостійким ізоляційним покриттям.

Опір резистора регулюється шляхом зміни положення рухомого затискного хомута (рухомого контакту) вздовж корпуса (трубки). Контакт між затискним хомутом і дротяними витками забезпечується непофарбованою частиною корпуса.

Контакти та відводи резистора виконані жорсткими, стрічкового типу з отворами під гвинти або для паяння провідників. Тип кріплення — підвісковий. Монтаж на панелі забезпечується комплектом кріплень. Допуск опору ±5%, ±10%.

Максимальна робоча напруга при змінному струмі — 1000V, при постійному — 1400V. Допустима підвищена температура експлуатації не перевищує +155°C (при цьому потужність знижується до 60% від номінальної), гранична температура до +250°C. Опір ізоляції не менше 1000 MOhm. Робочий ресурс — не менше 15000 годин.

Використання калькулятора дозволяє зручно розрахувати загальний опір при послідовному або паралельному підключенні резисторів, а також опір у схемі.

Порівняльні характеристики дротяних трубчастих резисторів, цементних резисторів та резисторів в алюмінієвому корпусі наведені в порівняльній таблиці.

Детальні технічні характеристики, габаритні та монтажні розміри, комплект кріплення, рекомендації з монтажу та експлуатації наведені нижче на сторінці.

Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів. Вся продукція проходить суворий контроль якості та відповідає необхідним стандартам. Оскільки ми є виробником, у ціну не включені дилерські націнки, тому ми маємо конкурентні ціни.

Гарантійний термін на резистори 25Вт, що постачаються нашою компанією, становить 2 роки. Надаються документи, що підтверджують якість продукції.

Кінцева ціна на дротяні трубчасті регульовані резистори 25W залежить від кількості, умов постачання та форми оплати.

З питань придбання дротяних трубчастих резисторів 25Вт надсилайте запит на електронну пошту:

[email protected]

І ми надамо вам комерційну пропозицію на постачання.
Для великих партій – індивідуальна ціна!!!

Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.

Ряд номіналів керамічних дротяних трубчастих регульованих резисторів 25 Вт:

1.8 Ом – 39 Ом		43 Ом – 820 Ом		910 Ом – 18 kОм
Номінал	Ціна	Номінал	Ціна	Номінал	Ціна
APT 25Вт 1.8 Ом	+ –	APT 25Вт 43 Ом	+ –	APT 25Вт 910 Ом	+ –
APT 25Вт 2 Ом	+ –	APT 25Вт 47 Ом	+ –	APT 25Вт 1 кОм	+ –
APT 25Вт 2.2 Ом	+ –	APT 25Вт 50 Ом	+ –	APT 25Вт 1.1 кОм	+ –
APT 25Вт 2.4 Ом	+ –	APT 25Вт 51 Ом	+ –	APT 25Вт 1.2 кОм	+ –
APT 25Вт 2.7 Ом	+ –	APT 25Вт 56 Ом	+ –	APT 25Вт 1.3 кОм	+ –
APT 25Вт 3 Ом	+ –	APT 25Вт 62 Ом	+ –	APT 25Вт 1.5 кОм	+ –
APT 25Вт 3.3 Ом	+ –	APT 25Вт 68 Ом	+ –	APT 25Вт 1.6 кОм	+ –
APT 25Вт 3.6 Ом	+ –	APT 25Вт 75 Ом	+ –	APT 25Вт 1.8 кОм	+ –
APT 25Вт 3.9 Ом	+ –	APT 25Вт 82 Ом	+ –	APT 25Вт 2 кОм	+ –
APT 25Вт 4.3 Ом	+ –	APT 25Вт 91 Ом	+ –	APT 25Вт 2.2 кОм	+ –
APT 25Вт 4.7 Ом	+ –	APT 25Вт 100 Ом	+ –	APT 25Вт 2.4 кОм	+ –
APT 25Вт 5.0 Ом	+ –	APT 25Вт 110 Ом	+ –	APT 25Вт 2.7 кОм	+ –
APT 25Вт 5.1 Ом	+ –	APT 25Вт 120 Ом	+ –	APT 25Вт 3 кОм	+ –
APT 25Вт 5.6 Ом	+ –	APT 25Вт 130 Ом	+ –	APT 25Вт 3.3 кОм	+ –
APT 25Вт 6.2 Ом	+ –	APT 25Вт 150 Ом	+ –	APT 25Вт 3.6 кОм	+ –
APT 25Вт 6.8 Ом	+ –	APT 25Вт 160 Ом	+ –	APT 25Вт 3.9 кОм	+ –
APT 25Вт 7.5 Ом	+ –	APT 25Вт 180 Ом	+ –	APT 25Вт 4.3 кОм	+ –
APT 25Вт 8.2 Ом	+ –	APT 25Вт 200 Ом	+ –	APT 25Вт 4.7 кОм	+ –
APT 25Вт 9.1 Ом	+ –	APT 25Вт 220 Ом	+ –	APT 25Вт 5 кОм	+ –
APT 25Вт 10 Ом	+ –	APT 25Вт 240 Ом	+ –	APT 25Вт 5.1 кОм	+ –
APT 25Вт 11 Ом	+ –	APT 25Вт 270 Ом	+ –	APT 25Вт 5.6 кОм	+ –
APT 25Вт 12 Ом	+ –	APT 25Вт 300 Ом	+ –	APT 25Вт 6.2 кОм	+ –
APT 25Вт 13 Ом	+ –	APT 25Вт 330 Ом	+ –	APT 25Вт 6.8 кОм	+ –
APT 25Вт 15 Ом	+ –	APT 25Вт 360 Ом	+ –	APT 25Вт 7.5 кОм	+ –
APT 25Вт 16 Ом	+ –	APT 25Вт 390 Ом	+ –	APT 25Вт 8.2 кОм	+ –
APT 25Вт 18 Ом	+ –	APT 25Вт 430 Ом	+ –	APT 25Вт 9.1 кОм	+ –
APT 25Вт 20 Ом	+ –	APT 25Вт 470 Ом	+ –	APT 25Вт 10 кОм	+ –
APT 25Вт 22 Ом	+ –	APT 25Вт 500 Ом	+ –	APT 25Вт 11 кОм	+ –
APT 25Вт 24 Ом	+ –	APT 25Вт 510 Ом	+ –	APT 25Вт 12 кОм	+ –
APT 25Вт 27 Ом	+ –	APT 25Вт 560 Ом	+ –	APT 25Вт 13 кОм	+ –
APT 25Вт 30 Ом	+ –	APT 25Вт 620 Ом	+ –	APT 25Вт 15 кОм	+ –
APT 25Вт 33 Ом	+ –	APT 25Вт 680 Ом	+ –	APT 25Вт 16 кОм	+ –
APT 25Вт 36 Ом	+ –	APT 25Вт 750 Ом	+ –	APT 25Вт 18 кОм	+ –
APT 25Вт 39 Ом	+ –	APT 25Вт 820 Ом	+ –

Посібник з маркування резисторів 25Вт:

Резистор

APT

25W

100 Ом

±10%

Резистор	–	Найменування виробу.
APT	–	Серія регульованих пофарбованих трубчастих резисторів.
25W	–	Номінальна потужність, Ват.
100 Ом	–	Номінальний опір, Ом.
±10%	–	Допуск.

Електричні та технічні характеристики дротяних трубчастих резисторів 25W:

Номінальна потужність	25W
Діапазон опору	1.8 Ом – 18 kОм
Ряд значень номінального опору	E24, Дані по значеннях опору
Допуск опору	± 5%, ± 10%
Номінальна напруга	V_max = (P_nom × R_nom)^0.5
Максимальна робоча напруга	1400V
Температура експлуатації	-60°C ... +155°C
Підвищена температура навколишнього середовища при експлуатації	70ºC
Відносна вологість при 35°C без конденсації	<98%
Температурний коефіцієнт опору	±500 ppm/°C
Опір ізоляції	1000 MOhm
Термін служби	15000 годин

Кріплення для дротяних трубчастих резисторів

Кріплення використовуються для монтажу резисторів. Резистори можуть постачатися у комплекті з набором кріплень, включаючи монтажні кронштейни (кутики), які замовляються окремо.


Фото	Серія кріплень та кронштейнів	Ціна	Розміри, мм							Вага
			Розтрубний стрижень		Керамічна втулка		Монтажні кронштейни	Відстань між віссю резистора і панеллю	Відстань між резистором і панеллю
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 25W	+ –	90	М5	20	11	25x25x15	20	10.5±1	24 g
	BR 25W (2 шт.)	+ –								17 g

Комплектація кріплень для дротяних трубчастих резисторів


Назва	7.5, 10, 15 Вт	25, 50, 75, 100, 160 Вт
Різьбовий стрижень M5	1 шт.	1 шт.
Керамічна втулка	-	2 шт.
Гвинт-гайка M5	2 шт.	2 шт.
Плоска шайба	2 шт.	2 шт.
Пружинна шайба	2 шт.	2 шт.
Асбестова шайба	2 шт.	2 шт.
Текстолітова шайба	2 шт.	-
Кронштейни (кутики)	-	2 шт.

Методи монтажу трубчастих резисторів

Під впливом механічних факторів для резисторів застосовується підвісковий спосіб монтажу. Резистори кріпляться до монтажних плит за допомогою комплекту кріплень:

потужність резистора від 3 до 25 Вт – консолі або на двох кронштейнах по кінцях монтажних шпильок
потужність резистора від 50 до 160 Вт – тільки на двох кронштейнах по кінцях монтажних шпильок

Габаритні та монтажні розміри дротяних трубчастих регульованих резисторів 25Вт:


L, мм	L₁, мм	ØD, мм	H, мм	Ød, мм	Ød₁, мм	B, мм	A, мм
50	30	20	35	13	2	4.5	3.5

Дротяні трубчасті керамічні силові резистори AS ENERGI

Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів фіксованого та регульованого типів.
Ви можете купувати резистори у нас у будь-яких обсягах, а при замовленні великих партій ціна буде нижчою.
Ми завоюваи довіру клієнтів і постачаємо продукцію по всьому світу.

Для придбання дротяних трубчастих резисторів надсилайте запит на електронну пошту:

[email protected]

І ми надамо вам комерційну пропозицію на постачання.

Даташит (pdf) для дротяних трубчастих регульованих резисторів:

Технічний опис (PDF) дротяних трубчастих регульованих високопотужних резисторів

Керівництво з використання та експлуатації резисторів:

Припаяйте дроти до відводів резистора у спеціально призначених отворах.
При встановленні резисторів в обладнання рекомендується використовувати припій Sn40Pb60. Температура жала паяльника — 300°C. Потужність паяльника — 65W. Флюс має складатися з 25% за масою канифолі та 75% за масою ізопропілового або етилового спирту. Час паяння 5 с.
Напруга, яку можна подавати на резистор, не повинна перевищувати величину, розраховану на основі номінальної (або допустимої) потужності P_nom та номінального опору R_nom за формулою:
V_max = (P_nom × R_nom)^0.5
Значення резонансної частоти - 1500 Гц.
95-відсотковий ресурс роботи - 30 000 годин.
Дозволяється експлуатація резисторів під впливом газових середовищ такого складу (без утворення вибухової суміші):
- азот – до 96%;
- кисень – до 50%;
- вуглекислий газ – до 3%;
- водень – до 20%;
- гелій – до 1%;
- аргон – до 1,5%.
Дозволена експлуатація резисторів під час і після впливу зниженого атмосферного тиску до 10~5 мм рт. ст..
В електричних колах з напругою понад 500В резистори повинні використовуватися з додатковою ізоляцією в місцях кріплення.
При використанні резисторів в обладнанні з вібраційними навантаженнями від 1 до 2500 Гц з прискоренням 176.6 m/s² (18g) відводи резистора повинні бути припаяні дротом перетином 0.5 мм² з ізоляцією поліхлорвініловою трубкою Ø4 мм та довжиною 15-20 мм – для резисторів 5-25 Вт, і Ø5 мм та довжиною 15-20 мм – для резисторів 50-100 Вт.
Значення сили на розрив має бути 20N (2 кгс).
Верхня частота діапазону, в якій не повинно бути резонансних частот – 1000 Гц.
Максимальна поверхнева температура резистора не перевищує 250°C.

Графік зниження потужності резистора:

Навантажувальну потужність слід знижувати відповідно до кривої зниження потужності при перевищенні температури навколишнього середовища від номінальних значень.

Порівняльні характеристики високопотужних резисторів:

Серія резисторів		Тип	Конструкція	Потужність, Вт	Діапазон опору, Ом	Максимальна напруга, В	Допуск опору
	FPT, RX20	Фіксований	Дротяний трубчастий керамічний	3 - 25Вт	1 R - 100 K	~1000В =1400В	± 5% ± 10%
	APT, RX20	Регульований	Дротяний трубчастий керамічний	3 - 25Вт	1 R - 100 K	~1000В =1400В	± 5% ± 10%
	SQP, RX27, CR-L	Фіксований	Дротяний керамічний цементний	5 - 25Вт	0,01 R - 100 K	~1500В =1000В	± 5%
	AH, HS, RX24	Фіксований	Дротяний керамічний, алюмінієвий корпус з радіатором	5 - 1000Вт	0,01 R - 100 K	~2500В =2500В	± 5%
