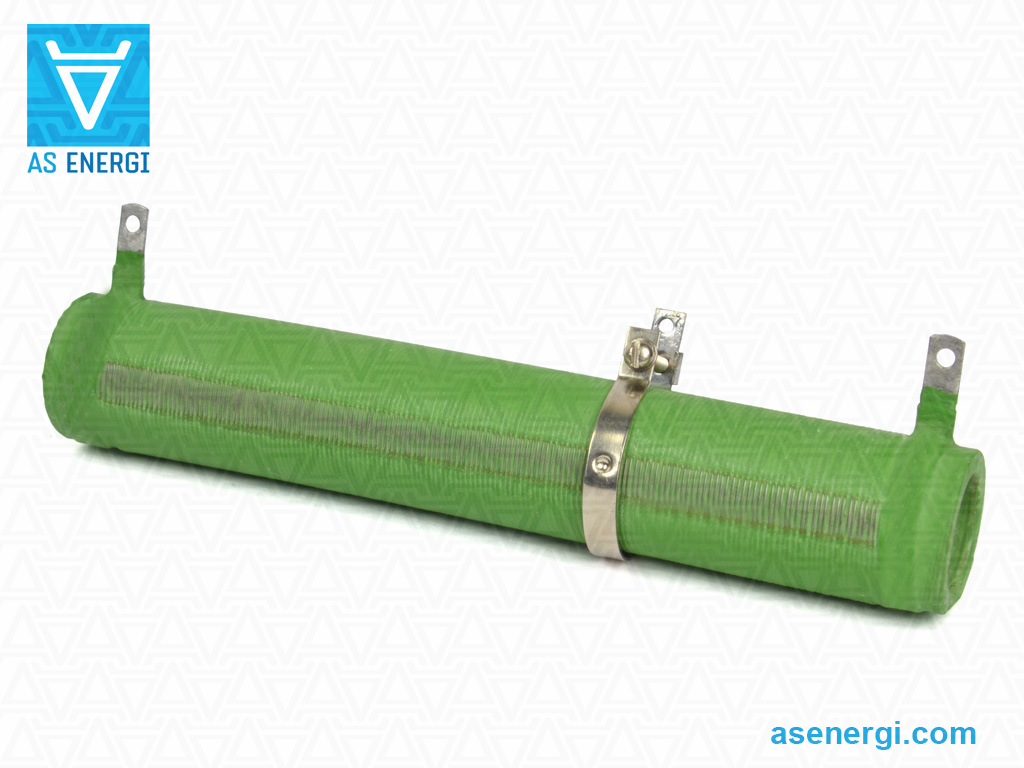

Резистори 160Вт дротяні трубчасті регульовані та монтажне обладнання

Номінальна потужність		160Вт
Діапазон опору		3.9 Ом – 10 кОм
Допуск опору		±5%, ±10%
Price	Резистор APT 160W 3.9R - 10K
Розміри D×L×H×d		30×220×43×20 мм
Вага		245 г

Дротяні регульовані високопотужні резистори типу APT (Adjustable Painted Tubular Resistors - Регульовані фарбовані трубчасті резистори) серія, розсіювана потужність 160Вт, номінальний опір від 3.9 Ом до 10 кОм. Подібні серії резисторів: RX20, RXG. Резистори призначені для використання в змінних та постійних колах, забезпечують обмеження струму та розподіл напруги. Резистори з певною номінальною потужністю також можуть бути виготовлені за індивідуальним замовленням.

PDF даташит для дротяних трубчастих регульованих резисторів.

Значення опору резисторів відповідають ряду E24.

За конструкцією резистор складається з трубчастого керамічного осердя, на яке намотаний дріт з константану (для низьких опору) або нихрому (для високих опору). Резистори покриті термостійким та вологозахисним ізоляційним покриттям.

Опір резистора регулюється шляхом зміни положення рухомого затискного коміра (рухомий контакт) уздовж корпусу (трубки). Контакт між затискним коміром і витками дроту резистора забезпечується незабарвленою частиною корпусу.

Контакти, виводи резистора — жорсткі, стрічкового типу з отворами під гвинти або для пайки провідників. Тип монтажу — підвісний. Монтаж резисторів на панелі забезпечується комплектом кріплень. Допуск опору ±5%, ±10%.

Максимальна робоча напруга при AC — 1000В, при DC – 1400В. Дозволена підвищена температура навколишнього середовища не перевищує +155°C (при цьому потужність зменшується до 60% від номінальної), гранична температура до +250°C. Опір ізоляції дротяних резисторів не менше 1000 МОм. Робочий ресурс – не менше 15000 годин.

Використання калькулятора, зручно обчислювати загальний опір при підключенні резисторів паралельно або послідовно, а також опір резистора в схемі.

Порівняльні характеристики дротяних трубчастих резисторів, цементних резисторів та резисторів в алюмінієвому корпусі наведені в порівняльній таблиці.

Детальні технічні характеристики резистора, загальні та монтажні розміри, комплект кріплень, рекомендації з монтажу та експлуатації наведені на сторінці нижче.

Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів. Всі наші вироби проходять жорсткий контроль якості та відповідають необхідним стандартам. Оскільки ми є виробником і в ціну кінцевого продукту не включені дилерські націнки, відповідно у нас низька ціна.

Гарантійний термін на резистори 160Вт, що постачаються нашою компанією, становить 2 роки. Надаються документи, що підтверджують якість продукції.

Кінцева ціна на дротяні трубчасті регульовані змінні резистори 160Вт залежить від кількості, умов доставки та форми оплати.

З питань придбання дротяних трубчастих резисторів 160Вт надсилайте запит електронною поштою на:

[email protected]

І ми надамо Вам комерційну пропозицію щодо постачання.
Для великого замовлення ми надамо індивідуальну ціну!!!

Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.

Асортимент номіналів керамічних дротяних трубчастих регульованих резисторів 160 Вт:

3.9 Ом – 50 Ом		51 Ом – 680 Ом		750 Ом – 10 кОм
Номінал	Ціна	Номінал	Ціна	Номінал	Ціна
APT 160Вт 3.9 Ом	+ –	APT 160Вт 51 Ом	+ –	APT 160Вт 750 Ом	+ –
APT 160Вт 4.3 Ом	+ –	APT 160Вт 56 Ом	+ –	APT 160Вт 820 Ом	+ –
APT 160Вт 4.7 Ом	+ –	APT 160Вт 62 Ом	+ –	APT 160Вт 910 Ом	+ –
APT 160Вт 5.0 Ом	+ –	APT 160Вт 68 Ом	+ –	APT 160Вт 1 кОм	+ –
APT 160Вт 5.1 Ом	+ –	APT 160Вт 75 Ом	+ –	APT 160Вт 1.1 кОм	+ –
APT 160Вт 5.6 Ом	+ –	APT 160Вт 82 Ом	+ –	APT 160Вт 1.2 кОм	+ –
APT 160Вт 6.2 Ом	+ –	APT 160Вт 91 Ом	+ –	APT 160Вт 1.3 кОм	+ –
APT 160Вт 6.8 Ом	+ –	APT 160Вт 100 Ом	+ –	APT 160Вт 1.5 кОм	+ –
APT 160Вт 7.5 Ом	+ –	APT 160Вт 110 Ом	+ –	APT 160Вт 1.6 кОм	+ –
APT 160Вт 8.2 Ом	+ –	APT 160Вт 120 Ом	+ –	APT 160Вт 1.8 кОм	+ –
APT 160Вт 9.1 Ом	+ –	APT 160Вт 130 Ом	+ –	APT 160Вт 2 кОм	+ –
APT 160Вт 10 Ом	+ –	APT 160Вт 150 Ом	+ –	APT 160Вт 2.2 кОм	+ –
APT 160Вт 11 Ом	+ –	APT 160Вт 160 Ом	+ –	APT 160Вт 2.4 кОм	+ –
APT 160Вт 12 Ом	+ –	APT 160Вт 180 Ом	+ –	APT 160Вт 2.7 кОм	+ –
APT 160Вт 13 Ом	+ –	APT 160Вт 200 Ом	+ –	APT 160Вт 3 кОм	+ –
APT 160Вт 15 Ом	+ –	APT 160Вт 220 Ом	+ –	APT 160Вт 3.3 кОм	+ –
APT 160Вт 16 Ом	+ –	APT 160Вт 240 Ом	+ –	APT 160Вт 3.6 кОм	+ –
APT 160Вт 18 Ом	+ –	APT 160Вт 270 Ом	+ –	APT 160Вт 3.9 кОм	+ –
APT 160Вт 20 Ом	+ –	APT 160Вт 300 Ом	+ –	APT 160Вт 4.3 кОм	+ –
APT 160Вт 22 Ом	+ –	APT 160Вт 330 Ом	+ –	APT 160Вт 4.7 кОм	+ –
APT 160Вт 24 Ом	+ –	APT 160Вт 360 Ом	+ –	APT 160Вт 5 кОм	+ –
APT 160Вт 27 Ом	+ –	APT 160Вт 390 Ом	+ –	APT 160Вт 5.1 кОм	+ –
APT 160Вт 30 Ом	+ –	APT 160Вт 430 Ом	+ –	APT 160Вт 5.6 кОм	+ –
APT 160Вт 33 Ом	+ –	APT 160Вт 470 Ом	+ –	APT 160Вт 6.2 кОм	+ –
APT 160Вт 36 Ом	+ –	APT 160Вт 500 Ом	+ –	APT 160Вт 6.8 кОм	+ –
APT 160Вт 39 Ом	+ –	APT 160Вт 510 Ом	+ –	APT 160Вт 7.5 кОм	+ –
APT 160Вт 43 Ом	+ –	APT 160Вт 560 Ом	+ –	APT 160Вт 8.2 кОм	+ –
APT 160Вт 47 Ом	+ –	APT 160Вт 620 Ом	+ –	APT 160Вт 9.1 кОм	+ –
APT 160Вт 50 Ом	+ –	APT 160Вт 680 Ом	+ –	APT 160Вт 10 кОм	+ –

Посібник з маркування резисторів 160Вт:

Резистор

APT

160Вт

500 Ом

±10%

Резистор	–	Назва продукту.
APT	–	Серія регульованих пофарбованих трубчастих резисторів.
160Вт	–	Номінальна потужність, Вт.
500 Ом	–	Номінальний опір, Ом.
±10%	–	Допуск.

Електричні та технічні характеристики дротяних трубчастих резисторів 160Вт:

Номінальна потужність	160Вт
Діапазон опору	3.9 Ом – 10 кОм
Ряд номінальних значень опору	E24, Даташит значень опору
Допуск опору	± 5%, ± 10%
Номінальна напруга	V_max = (P_nom × R_nom)^0.5
Максимальна робоча напруга	1400В
Температура експлуатації	-60°C ... +155°C
Підвищена температура навколишнього середовища	70ºC
Відносна вологість при 35°C без конденсації	<98%
Тепловий коефіцієнт опору	±500 ppm/°C
Опір ізоляції	1000 МОм
Термін служби	15000 годин

Кріплення для дротяних трубчастих резисторів

Кріплення використовуються для монтажу резисторів. Резистори можуть поставлятися в комплекті з набором кріплень, включаючи монтажні кронштейни (кутники), які необхідно замовляти окремо.


Фото	Серія кріплень і кронштейнів	Ціна	Розміри, мм							Вага
			Різьбовий стержень		Керамічна втулка		Кріпильні кронштейни	Відстань між віссю резистора та панеллю	Відстань між резистором та панеллю
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 160Вт	+ –	300	М5	30	18	30x30x15	24	9.5±1	64 g
	BR 160Вт (2 pcs.)	+ –								21 g

Комплектація кріплень для дротяних трубчастих резисторів


Позиція	7.5, 10, 15 Вт	25, 50, 75, 100, 160 Вт
Різьбовий стержень M5	1 шт.	1 шт.
Керамічна втулка	-	2 шт.
Гвинт‑гайка M5	2 шт.	2 шт.
Плоска шайба	2 шт.	2 шт.
Пружинна шайба	2 шт.	2 шт.
Асбестова шайба	2 шт.	2 шт.
Текстолітова шайба	2 шт.	-
Кронштейни (кутники)	-	2 шт.

Методи монтажу трубчастих резисторів

Під впливом механічних факторів для резисторів застосовується підвісний спосіб монтажу. Резистори фіксуються на монтажних платах за допомогою кріплень:

потужність резистора від 3 до 25 Вт – консольно або на двох кронштейнах на кінцях монтажних шпильок
потужність резистора від 50 до 160 Вт – тільки на двох кронштейнах на кінцях монтажних шпильок

Загальні та монтажні розміри дротяних трубчастих регульованих резисторів 160Вт:


L, мм	L₁, мм	ØD, мм	H, мм	Ød, мм	Ød₁, мм	B, мм	A, мм
220	175	30	43	20	3	6	4.5

Дротяні трубчасті керамічні силові резистори від AS ENERGI

Наша компанія займається виробництвом та продажем силових дротяних трубчастих резисторів фіксованого та регульованого типу.
Ви можете купити резистори у нас у будь‑яких обсягах, а при замовленні великими партіями ціна буде нижчою.
Ми завоювали довіру клієнтів і постачаємо продукцію по всьому світу.

Для придбання дротяних трубчастих резисторів надсилайте запит електронною поштою на:

[email protected]

І ми надамо Вам комерційну пропозицію щодо постачання.

Даташит (pdf специфікація) для дротяних трубчастих регульованих змінних резисторів:

PDF даташит для дротяних трубчастих регульованих силових резисторів

Посібник з використання та експлуатації резисторів:

Припаяйте дроти до виводів резистора у спеціально призначених отворах.
При встановленні резисторів в обладнанні рекомендовано використовувати припій Sn40Pb60. Температура жала паяльника — 300°C. Потужність паяльника — 65Вт. Флюс має складатися з 25% за масою канифолі та 75% за масою ізопропілового або етилового спирту. Час пайки 5 с.
Напруга, яка може бути прикладена до резистора, не повинна перевищувати значення, обчисленого на основі номінальної (або допустимої) потужності P_nom та номінального опору R_nom за формулою:
V_max = (P_nom × R_nom)^0.5
Резонансна частота - 1500 Гц.
95‑відсотковий робочий ресурс - 30 000 годин.
Дозволяється експлуатувати резистори під впливом газових середовищ такого складу (без утворення вибухової суміші):
- азот – до 96%;
- кисень – до 50%;
- вуглекислий газ – до 3%;
- водень – до 20%;
- гелій – до 1%;
- аргон – до 1,5%.
Дозволяється експлуатація резисторів при та після впливу зниженого атмосферного тиску до 10~5 мм рт. ст..
У електричних схемах з напругою понад 500В резистори повинні використовуватися з додатковою ізоляцією у точках кріплення.
При використанні резисторів в обладнанні з вібраційними навантаженнями від 1 до 2500 Гц з прискоренням 176.6 м/с² (18г), виводи резистора повинні бути впаяні проводом перетином 0.5 мм² з ізоляцією поліхлорвініловою трубкою Ø4 мм та довжиною 15-20 мм – для резисторів 5-25 Вт, та Ø5 мм та довжиною 15-20 мм – для резисторів 50-100 Вт.
Значення граничної розтягувальної сили повинно бути 20N (2 кгс).
Верхня частота діапазону, в якій не повинно бути резонансних частот – 1000 Гц.
Максимальна температура поверхні резистора не більше 250°C.

Графік зниження потужності резистора:

Навантажувальну потужність слід зменшувати на основі кривої зниження потужності після того, як температура навколишнього середовища перевищить номінальні значення.

Порівняльні характеристики високопотужних резисторів:

Серія резисторів		Тип	Конструкція	Потужність, Вт	Діапазон опору, Ом	Максимальна напруга, В	Допуск опору
	FPT, RX20	Фіксований	Дротяний трубчастий керамічний	3 - 160Вт	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	Регульований	Дротяний трубчастий керамічний	3 - 160Вт	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	Фіксований	Дротяний керамічний цементний	5 - 25Вт	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	Фіксований	Дротяний керамічний, алюмінієвий корпус з радіатором	5 - 1000Вт	0,01 R - 100 K	~2500V =2500V	± 5%
