Резистори 50Вт дротяні трубчасті регульовані та монтажне обладнання

Номінальна потужність		50W
Діапазон опору		1.8 Ohm – 51 kOhm
Допуск опору		±5%, ±10%
Ціна	Резистор APT 50W 1.8R - 16R
	Резистор APT 50Вт 18R - 100R
	Резистор APT 50Вт 110R - 910R
	Резистор APT 50Вт 1K - 51K
Розміри D×L×H×d		30×90×43×20 мм
Вага		95 г

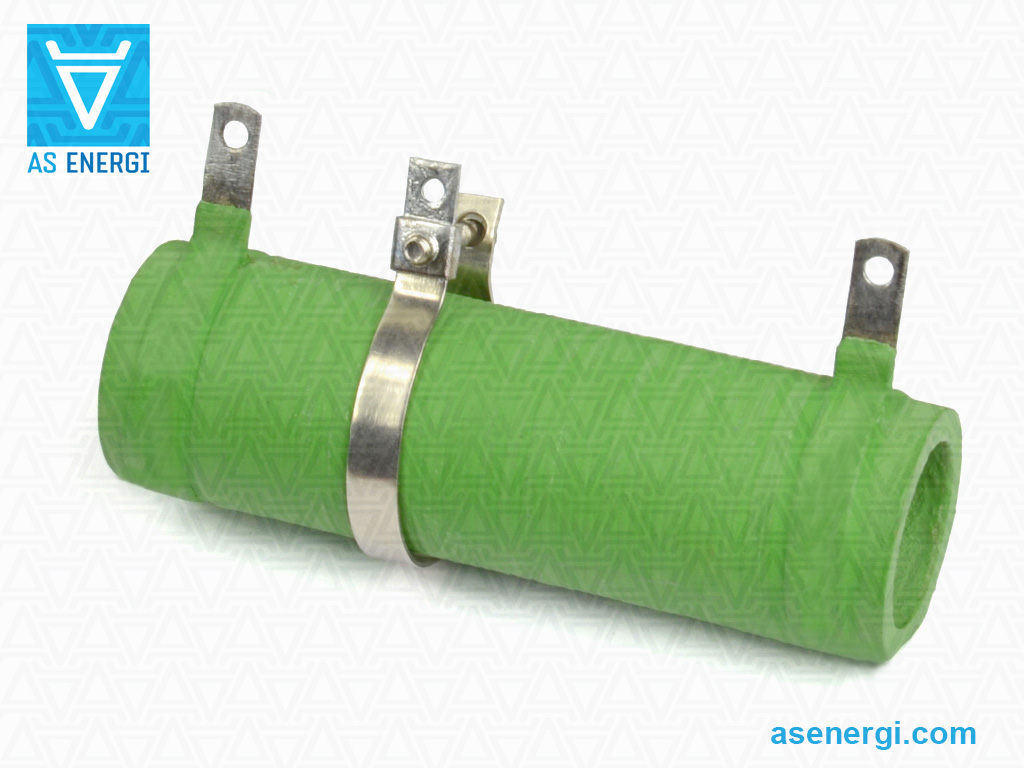

Дротяні регульовані (налаштовувані) високопотужні резистори типу APT (Adjustable Painted Tubular Resistors - Регульовані фарбовані трубчасті резистори), розсіювальна потужність 50Вт, номінальний опір від 1.8 Ом до 51 кОм. Схожі серії резисторів — RX20, RXG. Резистори призначені для використання в змінних (AC) та постійних (DC) колах, забезпечують обмеження струму та розподіл напруги. Резистори з індивідуальною номінальною потужністю також можуть виготовлятися за індивідуальним замовленням.

Технічний опис (PDF) дротяних трубчастих регульованих резисторів.

Значення опору резисторів відповідають ряду E24.

Конструктивно резистор складається з трубчастого керамічного осердя, на яке намотано дріт із константану (для низькоомних значень) або ніхрому (для високоомних значень). Резистори вкриті термостійкою та вологозахисною ізолюючою фарбою.

Опір резистора регулюється шляхом зміни положення рухомого затискного хомута (рухомого контакту) уздовж корпусу (трубки). Контакт між затискним хомутом і витками дроту резистора здійснюється через незабарвлену частину корпуса.

Контакти, виводи резистора — жорсткі, стрічкового типу з отворами під гвинти або для паяння проводів. Вид кріплення — підвісний. Монтаж резисторів на панелі забезпечується комплектом деталей для кріплення. Допуск опору — ±5%, ±10%.

Максимальна робоча напруга в змінному колі — 1000В, в постійному — 1400В. Допустима підвищена температура навколишнього середовища при експлуатації не перевищує +155°C (при цьому потужність знижується до 60% від номінальної), гранична температура до +250°C. Опір ізоляції дротяних резисторів — щонайменше 1000 МОм. Робочий термін — не менше 15000 годин.

Використовуючи калькулятор, зручно розрахувати повний опір при підключенні резисторів паралельно або послідовно, а також опір резистора в схемі.

Порівняльні характеристики дротяних трубчастих резисторів, цементних резисторів та резисторів в алюмінієвому корпусі наведені в порівняльній таблиці.

Детальні технічні характеристики резистора, загальні та монтажні розміри, монтажний комплект, рекомендації з встановлення та експлуатації наведені на цій сторінці нижче.

Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів. Уся наша продукція проходить суворий контроль якості та відповідає необхідним стандартам. Оскільки ми — виробник, у кінцеву ціну не включені дилерські націнки, тому маємо низьку ціну.

Гарантійний термін резисторів 100Вт, які постачає наша компанія, становить 2 роки. Надаються документи, що підтверджують якість продукції.

Кінцева ціна на дротяні трубчасті регульовані змінні резистори 50Вт залежить від кількості, умов доставки та форми оплати.

З питань придбання дротяних трубчастих резисторів 50Вт надсилайте запит електронною поштою на адресу:

[email protected]

І ми надамо вам комерційну пропозицію щодо постачання.
Для великих партій – індивідуальна ціна!!!

Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.

Асортимент номіналів керамічних дротяних трубчастих регульованих резисторів 50 Вт:

1.8 Ом – 51 Ом		56 Ом – 1.8 кОм		2 кОм – 51 кОм
Номінал	Ціна	Номінал	Ціна	Номінал	Ціна
APT 50Вт 1.8 Ом	+ –	APT 50Вт 56 Ом	+ –	APT 50Вт 2 кОм	+ –
APT 50Вт 2 Ом	+ –	APT 50Вт 62 Ом	+ –	APT 50Вт 2.2 кОм	+ –
APT 50Вт 2.2 Ом	+ –	APT 50Вт 68 Ом	+ –	APT 50Вт 2.4 кОм	+ –
APT 50Вт 2.4 Ом	+ –	APT 50Вт 75 Ом	+ –	APT 50Вт 2.7 кОм	+ –
APT 50Вт 2.7 Ом	+ –	APT 50Вт 82 Ом	+ –	APT 50Вт 3 кОм	+ –
APT 50Вт 3 Ом	+ –	APT 50Вт 91 Ом	+ –	APT 50Вт 3.3 кОм	+ –
APT 50Вт 3.3 Ом	+ –	APT 50Вт 100 Ом	+ –	APT 50Вт 3.6 кОм	+ –
APT 50Вт 3.6 Ом	+ –	APT 50Вт 110 Ом	+ –	APT 50Вт 3.9 кОм	+ –
APT 50Вт 3.9 Ом	+ –	APT 50Вт 120 Ом	+ –	APT 50Вт 4.3 кОм	+ –
APT 50Вт 4.3 Ом	+ –	APT 50Вт 130 Ом	+ –	APT 50Вт 4.7 кОм	+ –
APT 50Вт 4.7 Ом	+ –	APT 50Вт 150 Ом	+ –	APT 50Вт 5.0 кОм	+ –
APT 50Вт 5.0 Ом	+ –	APT 50Вт 160 Ом	+ –	APT 50Вт 5.1 кОм	+ –
APT 50Вт 5.1 Ом	+ –	APT 50Вт 180 Ом	+ –	APT 50Вт 5.6 кОм	+ –
APT 50Вт 5.6 Ом	+ –	APT 50Вт 200 Ом	+ –	APT 50Вт 6.2 кОм	+ –
APT 50Вт 6.2 Ом	+ –	APT 50Вт 220 Ом	+ –	APT 50Вт 6.8 кОм	+ –
APT 50Вт 6.8 Ом	+ –	APT 50Вт 240 Ом	+ –	APT 50Вт 7.5 кОм	+ –
APT 50Вт 7.5 Ом	+ –	APT 50Вт 270 Ом	+ –	APT 50Вт 8.2 кОм	+ –
APT 50Вт 8.2 Ом	+ –	APT 50Вт 300 Ом	+ –	APT 50Вт 9.1 кОм	+ –
APT 50Вт 9.1 Ом	+ –	APT 50Вт 330 Ом	+ –	APT 50Вт 10 кОм	+ –
APT 50Вт 10 Ом	+ –	APT 50Вт 360 Ом	+ –	APT 50Вт 11 кОм	+ –
APT 50Вт 11 Ом	+ –	APT 50Вт 390 Ом	+ –	APT 50Вт 12 кОм	+ –
APT 50Вт 12 Ом	+ –	APT 50Вт 430 Ом	+ –	APT 50Вт 13 кОм	+ –
APT 50Вт 13 Ом	+ –	APT 50Вт 470 Ом	+ –	APT 50Вт 15 кОм	+ –
APT 50Вт 15 Ом	+ –	APT 50Вт 500 Ом	+ –	APT 50Вт 18 кОм	+ –
APT 50Вт 16 Ом	+ –	APT 50Вт 510 Ом	+ –	APT 50Вт 20 кОм	+ –
APT 50Вт 18 Ом	+ –	APT 50Вт 560 Ом	+ –	APT 50Вт 22 кОм	+ –
APT 50Вт 20 Ом	+ –	APT 50Вт 620 Ом	+ –	APT 50Вт 24 кОм	+ –
APT 50Вт 22 Ом	+ –	APT 50Вт 680 Ом	+ –	APT 50Вт 27 кОм	+ –
APT 50Вт 24 Ом	+ –	APT 50Вт 750 Ом	+ –	APT 50Вт 30 кОм	+ –
APT 50Вт 27 Ом	+ –	APT 50Вт 820 Ом	+ –	APT 50Вт 33 кОм	+ –
APT 50Вт 30 Ом	+ –	APT 50Вт 910 Ом	+ –	APT 50Вт 36 кОм	+ –
APT 50Вт 33 Ом	+ –	APT 50Вт 1 кОм	+ –	APT 50Вт 39 кОм	+ –
APT 50Вт 36 Ом	+ –	APT 50Вт 1.1 кОм	+ –	APT 50Вт 43 кОм	+ –
APT 50Вт 39 Ом	+ –	APT 50Вт 1.2 кОм	+ –	APT 50Вт 47 кОм	+ –
APT 50Вт 43 Ом	+ –	APT 50Вт 1.3 кОм	+ –	APT 50Вт 50 кОм	+ –
APT 50Вт 47 Ом	+ –	APT 50Вт 1.5 кОм	+ –	APT 50Вт 51 кОм	+ –
APT 50Вт 50 Ом	+ –	APT 50Вт 1.6 кОм	+ –
APT 50Вт 51 Ом	+ –	APT 50Вт 1.8 кОм	+ –

Посібник з маркування резисторів 50 Вт:

Резистор

APT

50Вт

500 Ом

±10%

Резистор	–	Найменування виробу.
APT	–	Серія регульованих трубчастих фарбованих резисторів.
50Вт	–	Номінальна потужність, Вт.
500 Ом	–	Номінальний опір, Ом.
±10%	–	Допуск.

Електричні та технічні характеристики дротяних трубчастих резисторів 50Вт:

Номінальна потужність	50Вт
Діапазон опору	1.8 Ом – 51 кОм
Ряд номінальних значень опору	E24, Даташит значень опору
Допуск опору	± 5%, ± 10%
Номінальна напруга	V_max = (P_nom × R_nom)^0.5
Максимальна робоча напруга	1400В
Температура експлуатації	-60°C ... +155°C
Підвищена температура експлуатації	70ºC
Відносна вологість при 35°C без конденсату	<98%
Температурний коефіцієнт опору	±500 ppm/°C
Опір ізоляції	1000 МОм
Термін служби	15000 годин

Кріплення для дротяних трубчастих резисторів

Кріплення використовуються для монтажу резисторів. Резистори можуть постачатися з комплектом деталей для кріплення, в тому числі монтажними кронштейнами (кутниками), які потрібно замовляти окремо.


Фото	Серія кріплень та кронштейнів	Ціна	Розміри, мм							Вага
			Різьбовий стрижень		Керамічна втулка		Кронштейни для кріплення	Відстань між віссю резистора та панеллю	Відстань між резистором та панеллю
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 50W	+ –	150	М5	30	18	30x30x15	24	9.5±1	47 г
	BR 50W (2 шт.)	+ –								21 г

Комплектація кріпильних деталей для дротяних трубчастих резисторів


Елемент	7.5, 10, 15 Вт	25, 50, 75, 100, 160 Вт
Різьбовий стрижень M5	1 шт.	1 шт.
Керамічна втулка	-	2 шт.
Гвинт-гайка M5	2 шт.	2 шт.
Плоска шайба	2 шт.	2 шт.
Пружинна шайба	2 шт.	2 шт.
Асбестова шайба	2 шт.	2 шт.
Текстолітова шайба	2 шт.	-
Кронштейни (кутники)	-	2 шт.

Методи встановлення трубчастих резисторів

Під впливом механічних факторів для резисторів застосовується підвісний спосіб монтажу. Резистори фіксуються на монтажних пластинах за допомогою кріплень:

потужність резистора від 3 до 25 Вт – консольне кріплення або на двох кронштейнах по кінцях монтажних стрижнів
потужність резистора від 50 до 160 Вт – лише на двох кронштейнах по кінцях монтажних стрижнів

Загальні та монтажні розміри дротяних трубчастих регульованих резисторів 50Вт:


L, мм	L₁, мм	ØD, мм	H, мм	Ød, мм	Ød₁, мм	B, мм	A, мм
90	65	30	43	20	3	6	4.5

Дротяні трубчасті керамічні силові резистори AS ENERGI

Наша компанія займається виробництвом та продажем дротяних трубчастих резисторів фіксованих та регульованих типів.
Ви можете купити резистори у нас у будь-яких обсягах, при замовленні великих партій ціна буде нижчою.
Ми завоювали довіру клієнтів і постачаємо продукцію по всьому світу.

Для придбання дротяних трубчастих резисторів надсилайте запит електронною поштою на адресу:

[email protected]

І ми надамо вам комерційну пропозицію щодо постачання.

Даташит (pdf специфікація) на дротяні трубчасті регульовані змінні резистори:

Технічний опис (PDF) дротяних трубчастих регульованих високопотужних резисторів

Керівництво з експлуатації резисторів:

Припаяйте дроти до виводів резистора у спеціально передбачених отворах.
При монтажі резисторів у обладнанні рекомендовано використовувати припій Sn40Pb60. Температура жала паяльника — 300°C. Потужність паяльника — 65Вт. Флюс повинен складатися з 25% за вагою канифолі та 75% за вагою ізопропілового або етилового спирту. Час пайки 5 с.
Напруга, яка може бути подана на резистор, не повинна перевищувати значення, обчисленого на підставі номінальної (або допустимої) потужності P_nom і номінального опору R_nom за формулою:
V_max = (P_nom × R_nom)^0.5
Значення резонансної частоти — 1500 Гц.
95-процентний робочий ресурс — 30 000 годин.
Дозволено експлуатацію резисторів під впливом газових середовищ такого складу (без утворення вибухової суміші):
- азот – до 96%;
- кисень – до 50%;
- вуглекислий газ – до 3%;
- водень – до 20%;
- гелій – до 1%;
- аргон – до 1,5%.
Дозволено експлуатацію резисторів під час та після впливу атмосферного тиску, зниженого до 10~5 мм рт.ст..
В електричних колах при напругах понад 500В резистори повинні використовуватися з додатковою ізоляцією в місцях кріплення.
При використанні резисторів в обладнанні з вібраційними навантаженнями від 1 до 2500 Гц з прискоренням 176.6 м/с² (18g), виводи резистора повинні бути припаяні провідником перерізом 0.5 мм² з ізоляцією поліхлорвініловою трубкою Ø4 мм та довжиною 15-20 мм – для резисторів 5-25 Вт, та Ø5 мм та довжиною 15-20 мм – для резисторів 50-100 Вт.
Значення розривного зусилля повинно бути 20Н (2 кгс).
Верхня частота діапазону, в якій не повинно бути резонансних частот – 1000 Гц.
Максимальна температура поверхні резистора не більше 250°C.

Графік зниження потужності резистора:

Навантажувальну потужність слід знижувати на основі кривої зниження потужності, якщо температура навколишнього середовища перевищує номінальні значення.

Порівняльні характеристики силових резисторів:

Серія резисторів		Тип	Конструкція	Потужність, Вт	Діапазон опору, Ом	Максимальна напруга, В	Допуск опору
	FPT, RX20	Фіксований	Дротяний трубчастий керамічний	3 - 160Вт	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	Регульований	Дротяний трубчастий керамічний	3 - 160Вт	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	Фіксований	Дротяний керамічно-цементний	5 - 25Вт	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	Фіксований	Дротяний керамічний, алюмінієвий корпус з радіатором	5 - 1000Вт	0,01 R - 100 K	~2500V =2500V	± 5%
