Павло ГоркунСиловий тиристор Т471-250, штирьового типу 250A (100В - 1800В)
| Середній струм, ITAV | 250А |
| Напруга, VDRM/VRRM | 100-1800В |
| Клас за напругою, VRRM / 100 | 1 - 18 |
| Т471-250 | на замовлення
+
–
|
| Корпус Різьба |
ST7 (T.SB2) M24x1.5 |
| Вага | 440 г |
| Даташит PDF |  |

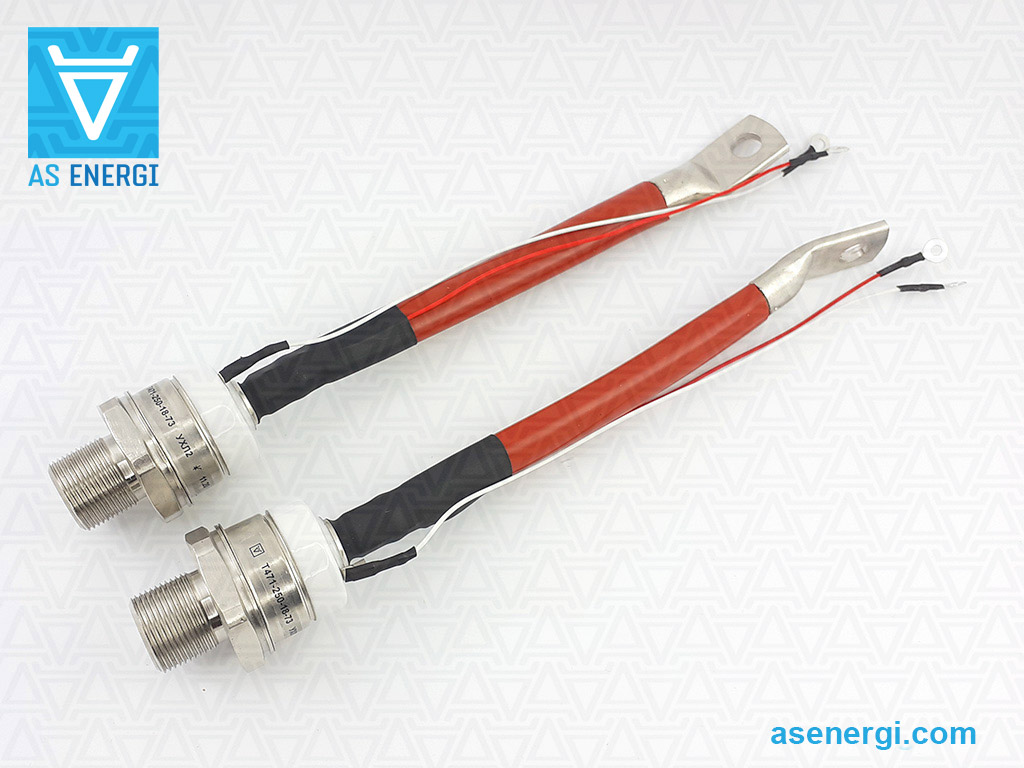

Тиристор фазового регулювання Т471-250 AS ENERGITM - це штирьовий тиристор загального призначення, також відомий як кремнієвий керований випрямляч. Це силовий тиристор, призначений для перетворення і керування постійним і змінним струмами до 250А частотою до 500Гц в ланцюгах з напругою до 100В - 1800В (клас за напругою від 1 до 18). Тип корпусу тиристора – ST7 (T.SB2), монтажна стандартна різьба – M24x1.5, (під замовлення різьблення UNF 3/4"-16UNF-2A), вага - 440 г.
Тиристори поставляються у штирьовому виконанні. Основа тиристора є анодом, гнучкий силовий провід - катодом, гнучкий провід, що виходить з основи силового проводу, є допоміжним катодом, гнучкий провід, що виходить з корпусу, є керуючим електродом (затвором). Даний тиристор може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів тиристорів 210А, 220А, 230А, 240А, 250 ампер у штирьовому корпусі.
Для охолодження тиристорів використовуються повітряні та водяні охолоджувачі. Для забезпечення надійного теплового та електричного контакту з охолоджувачем під час монтажу необхідно дотримуватися моменту затягування Md. Для кращого відведення тепла тиристора під час складання використовується теплопровідна паста.
Тиристори мають герметичний керамічний корпус, що ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища. Тиристор з'єднується гвинтовим з'єднанням з гнучким виводом живлення. Штирьові тиристори відрізняються можливістю використання на рухомих частинах.
Технічні характеристики та параметри тиристора T151-100 AS ENERGITM технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали тиристорів: Т471-250-1 (250А 100В), Т471-250-2 (250А 200В), Т471-250-3 (250А 300В), Т471-250-4 (250А 400В), Т471-250-5 (250А 500В), Т471-250-6 (250А 600В), Т471-250-7 (250А 700В), Т471-250-8 (250А 800В), Т471-250-9 (250А 900В), Т471-250-10 (250А 1000В), Т471-250-12 (250А 1200В), Т471-250-14 (250А 1400В), Т471-250-16 (250А 1600В), Т471-250-18 (250А 1800В).
Остаточна ціна на тиристори штирьові залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики штирьових тиристорів Т471-250:
| Технічні характеристики тиристорів | Т471-250 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IT(AV) (Tcase) | 250 A (94°C) 307 A (85°C) |
| Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга | VDRM/VRRM | 100-1800 V |
| Максимально допустимий середній струм у відкритому стані | ITRMS | 393 A |
| Ударний струм у відкритому стані | ITSM | 6.5 kA |
| Захисний показник | I2t | 210 kA2·s |
| Імпульсна напруга у відкритому стані | VTM | 1.55 V |
| Імпульсний струм у відкритому стані | ITM | 785 A |
| Порогова напруга тиристора у відкритому стані | VT(TO) | 1.036 V |
| Динамічний опір | rT | 0.653 mΩ |
| Час відключення | tq | 125-500 µs |
| Повторюваний пік в закритому стані / Повторювальний імпульсний зворотний струм | IDRM/IRRM | 70 mA |
| Критична швидкість зростання напруги у закритому стані | (dVD/dt)cr | 200-1000 V/µs |
| Відпираюча постійна напруга управління | VGT | 2.5 V |
| Відпираючий постійний струм управління | IGT | 250 mA |
| Критична швидкість зростання струму у відкритому стані | (diT/dt)cr | 1000 A/µs |
| Температура переходу | Tvj max | 125 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.085 ºC/W |
| Момент затягування | Md | 25-35 N·m |
| Вага | W | 440 g |
| Тип корпусу, Різьба | Креслення | ST7 (T.SB2), M24x1.5 mm |
| Рекомендовані охолоджувачі | Охолоджувачі | O181,O281,OM105 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування силового тиристора Т471-250:
| T | 471 | – | 250 | – | 18 | – | 5 | 2 | – |
| T | – | Тиристор,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 471 | – | Тип тиристора (штирьовий). | ||||||||||||||||||||||||||||||||||||
| 250 | – | Середній струм у відкритому стані IT(AV), ампер. | ||||||||||||||||||||||||||||||||||||
| 18 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 1800 В). | ||||||||||||||||||||||||||||||||||||
| 5 | – | Критична швидкість зростання напруги у закритому стані (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| 2 | – | Час відключення tq:
|
||||||||||||||||||||||||||||||||||||
| U | – | Немає - основа - метрична різьба ISO (стандарт); U - основа - з дюймовою різьбою UNF (на вимогу). |
Всі артикули Т471-250:
| Серія | ITAV, А | VRRM, В |
| Т471-250-1 | 250А | 100В |
| Т471-250-2 | 250А | 200В |
| Т471-250-3 | 250А | 300В |
| Т471-250-4 | 250А | 400В |
| Т471-250-5 | 250А | 500В |
| Т471-250-6 | 250А | 600В |
| Т471-250-7 | 250А | 700В |
| Т471-250-8 | 250А | 800В |
| Т471-250-9 | 250А | 900В |
| Т471-250-10 | 250А | 1000В |
| Т471-250-12 | 250А | 1200В |
| Т471-250-14 | 250А | 1400В |
| Т471-250-16 | 250А | 1600В |
| Т471-250-18 | 250А | 1800В |
Полярність (анод, катод, керуючий електрод) і розміри штирьового тиристора Т471-250:
|
|
Технічний паспорт (ПДФ) на тиристори фазового регулювання (зразок):
При постачанні тиристорів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.
