Павло ГоркунСиловий тиристор Т151-100, штирьового типу 100A (300В - 1800В)
| Середній струм, ITAV | 100А |
| Напруга, VDRM/VRRM | 300-1800В |
| Клас за напругою, VRRM / 100 | 3 - 18 |
| Т151-100 | на замовлення
+
–
|
| Корпус Різьба |
ST5 M12x1.75 |
| Вага | 150 г |
| Даташит PDF |  |
Тиристор фазового регулювання Т151-100 AS ENERGITM - це штирьовий тиристор загального призначення, також відомий як кремнієвий керований випрямляч. Це силовий тиристор, призначений для перетворення і керування постійним і змінним струмами до 100А частотою до 500Гц в ланцюгах з напругою до 300В - 1800В (клас за напругою від 3 до 18). Тип корпусу тиристора – ST5, монтажна стандартна різьба – M12x1.75, (під замовлення різьблення UNF 1/2"-20UNF-2A), вага - 150 г.

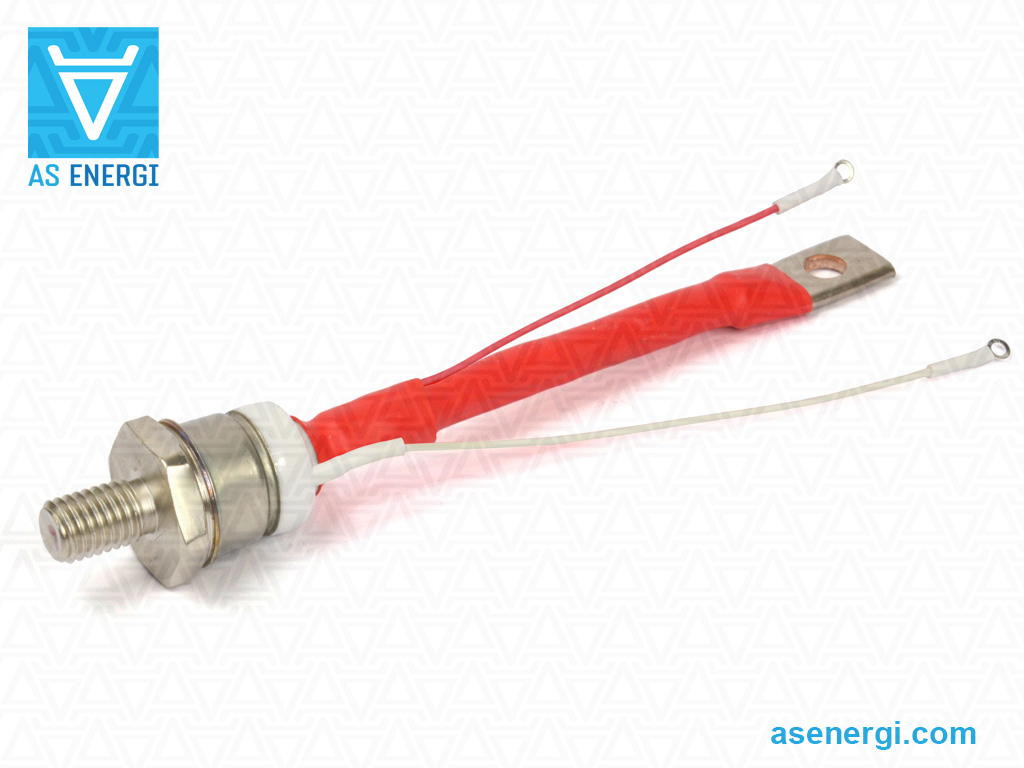

Тиристори поставляються у штирьовому виконанні. Основа тиристора є анодом, гнучкий силовий провід - катодом, гнучкий провід, що виходить з основи силового проводу, є допоміжним катодом, гнучкий провід, що виходить з корпусу, є керуючим електродом (затвором). Даний тиристор може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів тиристорів 80А, 90А, 100 ампер у штирьовому корпусі.
Для охолодження тиристорів використовуються повітряні та водяні охолоджувачі. Для забезпечення надійного теплового та електричного контакту з охолоджувачем під час монтажу необхідно дотримуватися моменту затягування Md. Для кращого відведення тепла тиристора під час складання використовується теплопровідна паста.
Тиристори мають герметичний керамічний корпус, що ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища. Тиристор з'єднується гвинтовим з'єднанням з гнучким виводом живлення. Штирьові тиристори відрізняються можливістю використання на рухомих частинах.
Технічні характеристики та параметри тиристора T151-100 AS ENERGITM технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали тиристорів: Т151-100-3 (100А 300В), Т151-100-4 (100А 400В), Т151-100-5 (100А 500В), Т151-100-6 (100А 600В), Т151-100-7 (100А 700В), Т151-100-8 (100А 800В), Т151-100-9 (100А 900В), Т151-100-10 (100А 1000В), Т151-100-12 (100А 1200В), Т151-100-14 (100А 1400В), Т151-100-16 (100А 1600В), Т151-100-18 (100А 1800В).
Остаточна ціна на тиристори штирьові залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики штирьових тиристорів Т151-100:
| Технічні характеристики тиристорів | Т151-100 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IT(AV) (Tcase) | 100 A (90°C) |
| Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга | VDRM/VRRM | 300-1800 V |
| Максимально допустимий середній струм у відкритому стані | ITRMS | 157 A |
| Ударний струм у відкритому стані | ITSM | 2 kA |
| Захисний показник | I2t | 20 kA2·s |
| Імпульсна напруга у відкритому стані | VTM | 1.80 V |
| Імпульсний струм у відкритому стані | ITM | 314 A |
| Порогова напруга тиристора у відкритому стані | VT(TO) | 1.15 V |
| Динамічний опір | rT | 2.400 mΩ |
| Час відключення | tq | 250 µs |
| Повторюваний пік в закритому стані / Повторювальний імпульсний зворотний струм | IDRM/IRRM | 15 mA |
| Критична швидкість зростання напруги у закритому стані | (dVD/dt)cr | 20-1000 V/µs |
| Відпираюча постійна напруга управління | VGT | 2.5 V |
| Відпираючий постійний струм управління | IGT | 200 mA |
| Критична швидкість зростання струму у відкритому стані | (diT/dt)cr | 160 A/µs |
| Температура переходу | Tvj max | 140 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.300 ºC/W |
| Момент затягування | Md | 10-20 N·m |
| Вага | W | 150 g |
| Тип корпусу, Різьба | Креслення | ST5, M12x1.75 mm |
| Рекомендовані охолоджувачі | Охолоджувачі | O151 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування силового тиристора Т151-100:
| T | 151 | – | 100 | – | 18 | – | 5 | 2 | – |
| T | – | Тиристор,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 151 | – | Тип тиристора (штирьовий). | ||||||||||||||||||||||||||||||||||||
| 100 | – | Середній струм у відкритому стані IT(AV), ампер. | ||||||||||||||||||||||||||||||||||||
| 18 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 1800 В). | ||||||||||||||||||||||||||||||||||||
| 5 | – | Критична швидкість зростання напруги у закритому стані (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| 2 | – | Час відключення tq:
|
||||||||||||||||||||||||||||||||||||
| U | – | Немає - основа - метрична різьба ISO (стандарт); U - основа - з дюймовою різьбою UNF (на вимогу). |
Всі артикули Т151-100:
| Серія | ITAV, А | VRRM, В |
| Т151-100-3 | 100А | 300В |
| Т151-100-4 | 100А | 400В |
| Т151-100-5 | 100А | 500В |
| Т151-100-6 | 100А | 600В |
| Т151-100-7 | 100А | 700В |
| Т151-100-8 | 100А | 800В |
| Т151-100-9 | 100А | 900В |
| Т151-100-10 | 100А | 1000В |
| Т151-100-12 | 100А | 1200В |
| Т151-100-14 | 100А | 1400В |
| Т151-100-16 | 100А | 1600В |
| Т151-100-18 | 100А | 1800В |
Полярність (анод, катод, керуючий електрод) і розміри штирьового тиристора Т151-100:
|
|
Технічний паспорт (ПДФ) на тиристори фазового регулювання (зразок):
При постачанні тиристорів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.
