Силовий тиристор Т271-320, штирьового типу 300A, 320A (100В - 800В)
Середній струм, ITAV | 320А |
Напруга, VDRM/VRRM | 100-800В |
Клас за напругою, VRRM / 100 | 1 - 8 |
Т271-320 | на замовлення |
Корпус Різьба |
ST7 (T.SB1) M24x1.5 |
Вага | 440 г |
Даташит PDF |

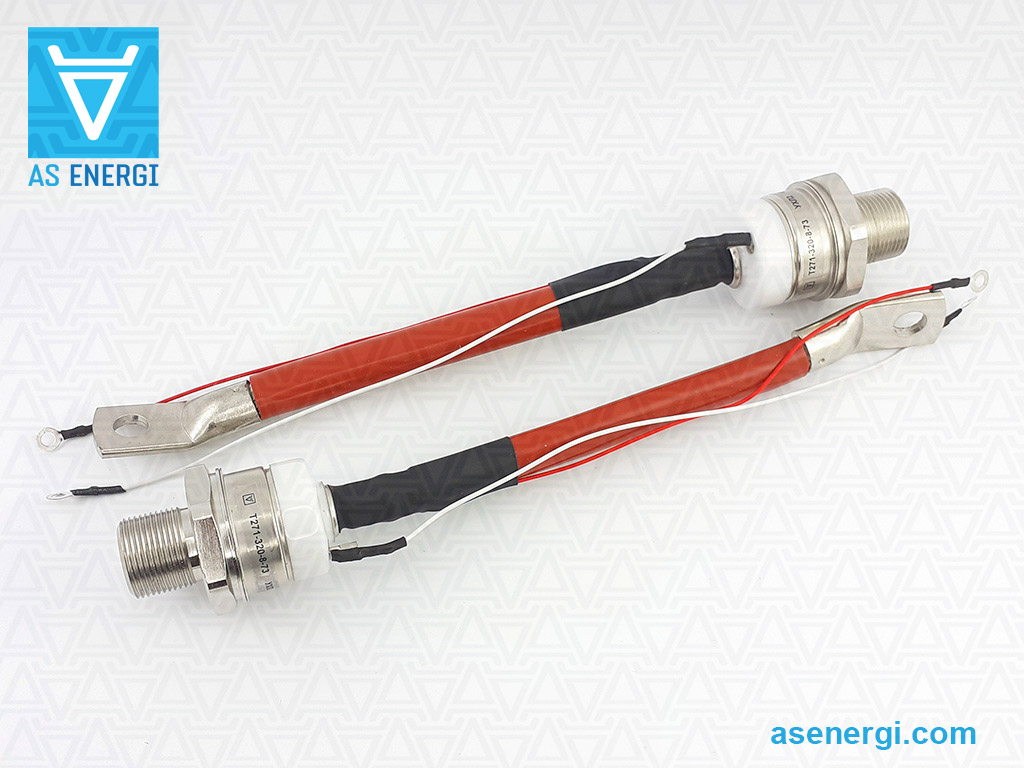

Тиристор фазового регулювання Т271-320 AS ENERGITM - це штирьовий тиристор загального призначення, також відомий як кремнієвий керований випрямляч. Це силовий тиристор, призначений для перетворення і керування постійним і змінним струмами до 320А частотою до 500Гц в ланцюгах з напругою до 100В - 800В (клас за напругою від 1 до 8). Тип корпусу тиристора – ST7 (T.SB1), монтажна стандартна різьба – M24x1.5, (під замовлення різьблення UNF 3/4"-16UNF-2A), вага - 440 г.
Тиристори поставляються у штирьовому виконанні. Основа тиристора є анодом, гнучкий силовий провід - катодом, гнучкий провід, що виходить з основи силового проводу, є допоміжним катодом, гнучкий провід, що виходить з корпусу, є керуючим електродом (затвором). Даний тиристор може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів тиристорів 270А, 280А, 290А, 300А, 320 ампер у штирьовому корпусі.
Для охолодження тиристорів використовуються повітряні та водяні охолоджувачі. Для забезпечення надійного теплового та електричного контакту з охолоджувачем під час монтажу необхідно дотримуватися моменту затягування Md. Для кращого відведення тепла тиристора під час складання використовується теплопровідна паста.
Тиристори мають герметичний керамічний корпус, що ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища. Тиристор з'єднується гвинтовим з'єднанням з гнучким виводом живлення. Штирьові тиристори відрізняються можливістю використання на рухомих частинах.
Технічні характеристики та параметри тиристора T151-100 AS ENERGITM технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали тиристорів: Т271-320-1 (320А 100В), Т271-320-2 (320А 200В), Т271-320-3 (320А 300В), Т271-320-4 (320А 400В), Т271-320-5 (320А 500В), Т271-320-6 (320А 600В), Т271-320-7 (320А 700В), Т271-320-8 (320А 800В).
Остаточна ціна на тиристори штирьові залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики штирьових тиристорів Т271-320:
Технічні характеристики тиристорів | Т271-320 | |
Максимально допустимий середній прямий струм (температура корпусу) | IT(AV) (Tcase) | 320 A (116°C) 429 A (100°C) |
Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга | VDRM/VRRM | 100-800 V |
Максимально допустимий середній струм у відкритому стані | ITRMS | 502 A |
Ударний струм у відкритому стані | ITSM | 10.5 kA |
Захисний показник | I2t | 500 kA2·s |
Імпульсна напруга у відкритому стані | VTM | 1.35 V |
Імпульсний струм у відкритому стані | ITM | 1005 A |
Порогова напруга тиристора у відкритому стані | VT(TO) | 0.871 V |
Динамічний опір | rT | 0.472 mΩ |
Час відключення | tq | 125-500 µs |
Повторюваний пік в закритому стані / Повторювальний імпульсний зворотний струм | IDRM/IRRM | 70 mA |
Критична швидкість зростання напруги у закритому стані | (dVD/dt)cr | 200-1000 V/µs |
Відпираюча постійна напруга управління | VGT | 2.5 V |
Відпираючий постійний струм управління | IGT | 250 mA |
Критична швидкість зростання струму у відкритому стані | (diT/dt)cr | 800 A/µs |
Температура переходу | Tvj max | 150 ºC |
Тепловий опір перехід-корпус | Rth(j-c) | 0.085 ºC/W |
Момент затягування | Md | 25-35 N·m |
Вага | W | 440 g |
Тип корпусу, Різьба | Креслення | ST7 (T.SB1), M24x1.5 mm |
Рекомендовані охолоджувачі | Охолоджувачі | O181,O281,OM105 |
Даташит (інформаційний лист) |
Розшифровка маркування силового тиристора Т271-320:
T | 271 | – | 320 | – | 8 | – | 5 | 2 | – |
T | – | Тиристор, AS ENERGITM | ||||||||||||||||||||||||||||||||||||
271 | – | Тип тиристора (штирьовий). | ||||||||||||||||||||||||||||||||||||
320 | – | Середній струм у відкритому стані IT(AV), ампер. | ||||||||||||||||||||||||||||||||||||
8 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 800 В). | ||||||||||||||||||||||||||||||||||||
5 | – | Критична швидкість зростання напруги у закритому стані (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
2 | – | Час відключення tq:
|
||||||||||||||||||||||||||||||||||||
U | – | Немає - основа - метрична різьба ISO (стандарт); U - основа - з дюймовою різьбою UNF (на вимогу). |
Всі артикули Т271-320:
Серія | ITAV, А | VRRM, В |
Т271-320-1 | 320А | 100В |
Т271-320-2 | 320А | 200В |
Т271-320-3 | 320А | 300В |
Т271-320-4 | 320А | 400В |
Т271-320-5 | 320А | 500В |
Т271-320-6 | 320А | 600В |
Т271-320-7 | 320А | 700В |
Т271-320-8 | 320А | 800В |
