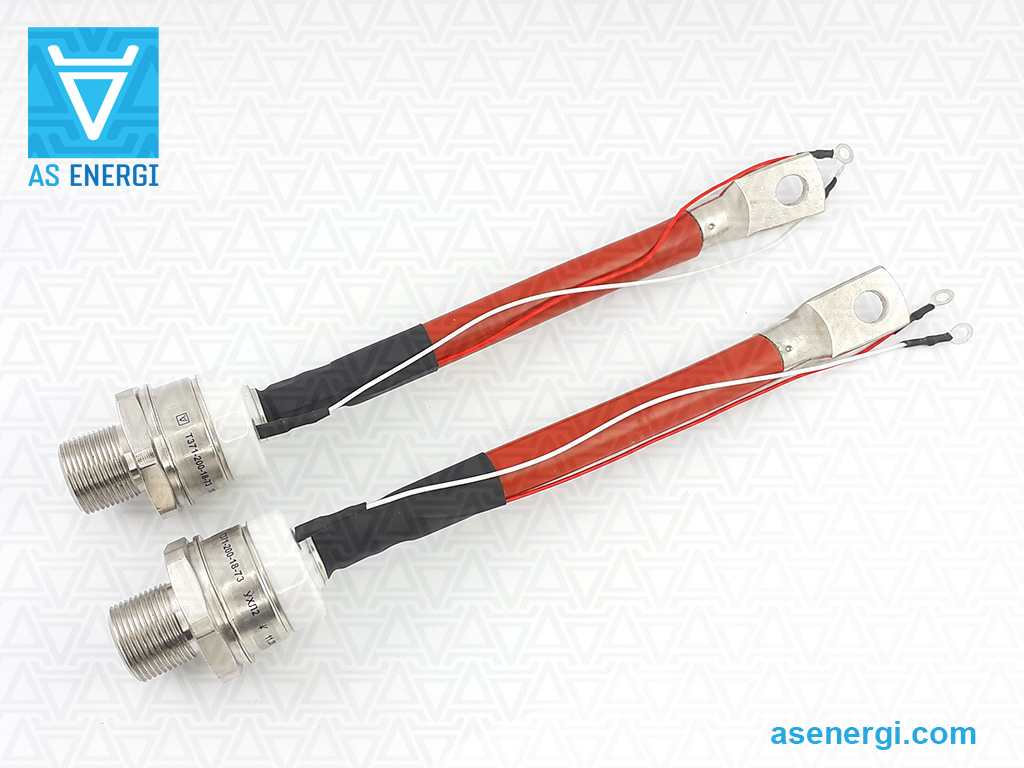

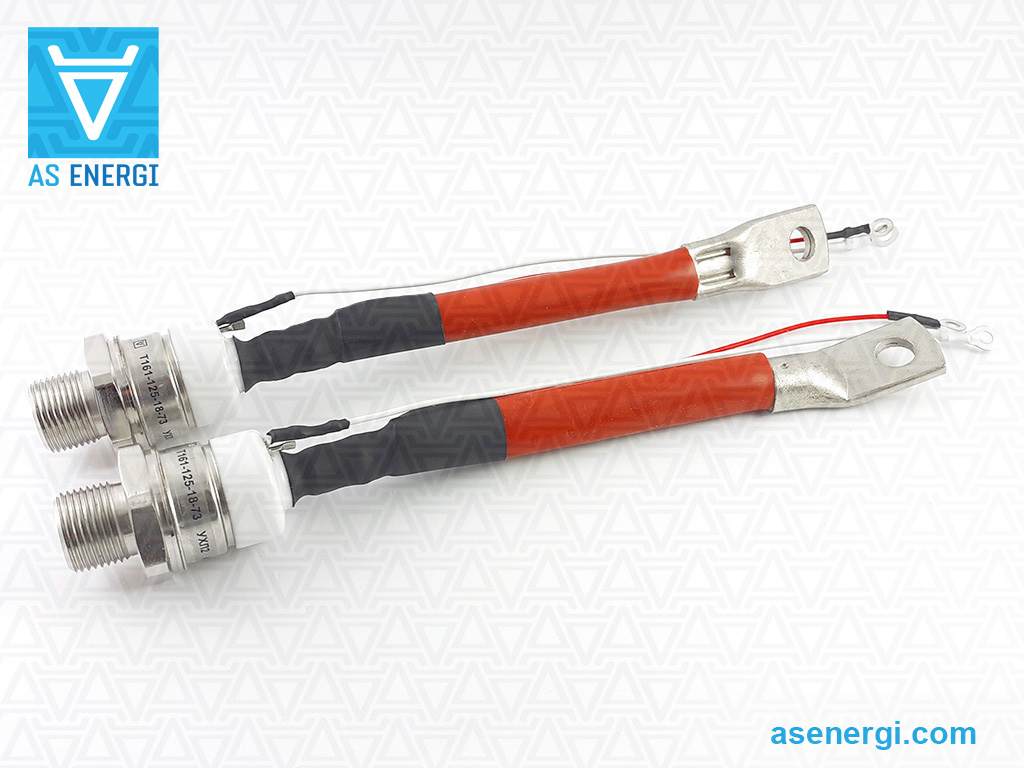

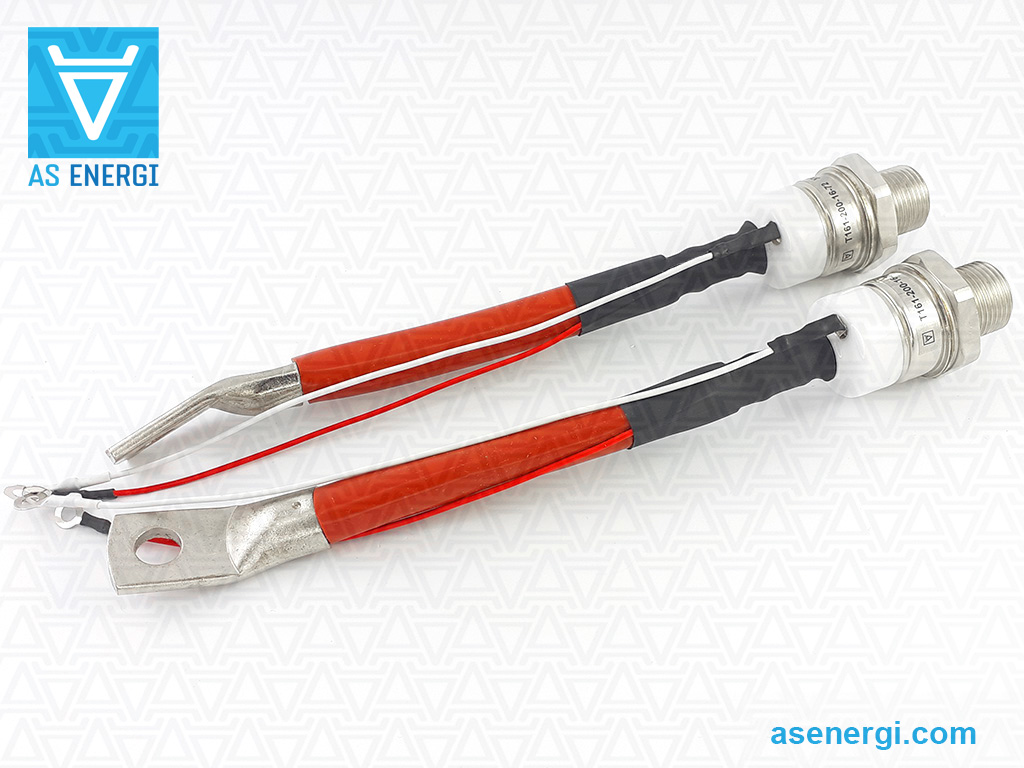

Силовий тиристор Т161-125, штирьового типу 125A (100В - 1800В)
Середній струм, ITAV | 125А |
Напруга, VDRM/VRRM | 100-1800В |
Клас за напругою, VRRM / 100 | 1 - 18 |
Т161-125 | на замовлення |
Корпус Різьба |
ST6 M20x1.5 |
Вага | 240 г |
Даташит PDF |
Тиристор фазового регулювання Т161-125 AS ENERGITM - це штирьовий тиристор загального призначення, також відомий як кремнієвий керований випрямляч. Це силовий тиристор, призначений для перетворення і керування постійним і змінним струмами до 125А частотою до 500Гц в ланцюгах з напругою до 100В - 1800В (клас за напругою від 1 до 18). Тип корпусу тиристора – ST6, монтажна стандартна різьба – M20x1.5, (під замовлення різьблення UNF 3/4"-16UNF-2A), вага - 240 г.
Тиристори поставляються у штирьовому виконанні. Основа тиристора є анодом, гнучкий силовий провід - катодом, гнучкий провід, що виходить з основи силового проводу, є допоміжним катодом, гнучкий провід, що виходить з корпусу, є керуючим електродом (затвором). Даний тиристор може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів тиристорів 100А, 110А, 120А, 125mp у штирьовому корпусі.
Для охолодження тиристорів використовуються повітряні та водяні охолоджувачі. Для забезпечення надійного теплового та електричного контакту з охолоджувачем під час монтажу необхідно дотримуватися моменту затягування Md. Для кращого відведення тепла тиристора під час складання використовується теплопровідна паста.
Тиристори мають герметичний керамічний корпус, що ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища. Тиристор з'єднується гвинтовим з'єднанням з гнучким виводом живлення. Штирьові тиристори відрізняються можливістю використання на рухомих частинах.
Технічні характеристики та параметри тиристора T151-100 AS ENERGITM технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали тиристорів: Т161-125-1 (125А 100В), Т161-125-2 (125А 200В), Т161-125-3 (125А 300В), Т161-125-4 (125А 400В), Т161-125-5 (125А 500В), Т161-125-6 (125А 600В), Т161-125-7 (125А 700В), Т161-125-8 (125А 800В), Т161-125-9 (125А 900В), Т161-125-10 (125А 1000В), Т161-125-12 (125А 1200В), Т161-125-14 (125А 1400В), Т161-125-16 (125А 1600В), Т161-125-18 (125А 1800В).
Остаточна ціна на тиристори штирьові залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики штирьових тиристорів Т161-125:
Технічні характеристики тиристорів | Т161-125 | |
Максимально допустимий середній прямий струм (температура корпусу) | IT(AV) (Tcase) | 125 A (101°C) |
Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга | VDRM/VRRM | 100-1800 V |
Максимально допустимий середній струм у відкритому стані | ITRMS | 196 A |
Ударний струм у відкритому стані | ITSM | 4 kA |
Захисний показник | I2t | 60 kA2·s |
Імпульсна напруга у відкритому стані | VTM | 1.45 V |
Імпульсний струм у відкритому стані | ITM | 393 A |
Порогова напруга тиристора у відкритому стані | VT(TO) | 0.867 V |
Динамічний опір | rT | 1.300 mΩ |
Час відключення | tq | 125-500 µs |
Повторюваний пік в закритому стані / Повторювальний імпульсний зворотний струм | IDRM/IRRM | 50 mA |
Критична швидкість зростання напруги у закритому стані | (dVD/dt)cr | 200-1000 V/µs |
Відпираюча постійна напруга управління | VGT | 2.5 V |
Відпираючий постійний струм управління | IGT | 250 mA |
Критична швидкість зростання струму у відкритому стані | (diT/dt)cr | 800 A/µs |
Температура переходу | Tvj max | 125 ºC |
Тепловий опір перехід-корпус | Rth(j-c) | 0.150 ºC/W |
Момент затягування | Md | 20-30 N·m |
Вага | W | 240 g |
Тип корпусу, Різьба | Креслення | ST6, M20x1.5 mm |
Рекомендовані охолоджувачі | Охолоджувачі | O171,O271,O371,O471,OM101 |
Даташит (інформаційний лист) |
Розшифровка маркування силового тиристора Т161-125:
T | 161 | – | 125 | – | 18 | – | 5 | 2 | – |
T | – | Тиристор, AS ENERGITM | ||||||||||||||||||||||||||||||||||||
161 | – | Тип тиристора (штирьовий). | ||||||||||||||||||||||||||||||||||||
125 | – | Середній струм у відкритому стані IT(AV), ампер. | ||||||||||||||||||||||||||||||||||||
18 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 1800 В). | ||||||||||||||||||||||||||||||||||||
5 | – | Критична швидкість зростання напруги у закритому стані (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
2 | – | Час відключення tq:
|
||||||||||||||||||||||||||||||||||||
U | – | Немає - основа - метрична різьба ISO (стандарт); U - основа - з дюймовою різьбою UNF (на вимогу). |
