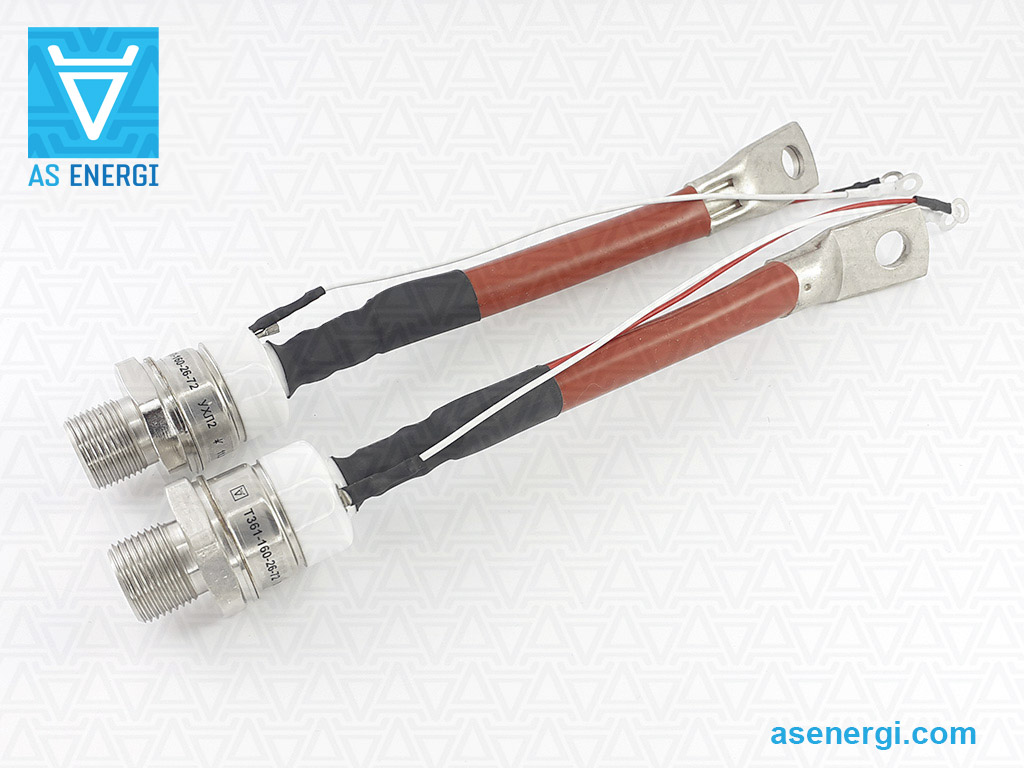

Павло ГоркунСиловий тиристор Т361-160, штирьового типу 150A, 160A (2400В - 2600В)
| Середній струм, ITAV | 160А |
| Напруга, VDRM/VRRM | 2400-2600В |
| Клас за напругою, VRRM / 100 | 24 - 26 |
| Т361-160 | на замовлення
+
–
|
| Корпус Різьба |
ST6 M20x1.5 |
| Вага | 240 г |
| Даташит PDF |  |
Тиристор фазового регулювання Т361-160 AS ENERGITM - це штирьовий тиристор загального призначення, також відомий як кремнієвий керований випрямляч. Це силовий тиристор, призначений для перетворення і керування постійним і змінним струмами до 160А частотою до 500Гц в ланцюгах з напругою до 2400В - 2600В (клас за напругою від 24 до 26). Тип корпусу тиристора – ST6, монтажна стандартна різьба – M20x1.5, (під замовлення різьблення UNF 3/4"-16UNF-2A), вага - 240 г.
Тиристори поставляються у штирьовому виконанні. Основа тиристора є анодом, гнучкий силовий провід - катодом, гнучкий провід, що виходить з основи силового проводу, є допоміжним катодом, гнучкий провід, що виходить з корпусу, є керуючим електродом (затвором). Даний тиристор може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів тиристорів 130А, 140А, 150А, 160 ампер у штирьовому корпусі.
Для охолодження тиристорів використовуються повітряні та водяні охолоджувачі. Для забезпечення надійного теплового та електричного контакту з охолоджувачем під час монтажу необхідно дотримуватися моменту затягування Md. Для кращого відведення тепла тиристора під час складання використовується теплопровідна паста.
Тиристори мають герметичний керамічний корпус, що ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища. Тиристор з'єднується гвинтовим з'єднанням з гнучким виводом живлення. Штирьові тиристори відрізняються можливістю використання на рухомих частинах.
Технічні характеристики та параметри тиристора T151-100 AS ENERGITM технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали тиристорів: Т361-160-24 (160А 2400В), Т361-160-26 (160А 2600В).
Остаточна ціна на тиристори штирьові залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики штирьових тиристорів Т361-160:
| Технічні характеристики тиристорів | Т361-160 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IT(AV) (Tcase) | 160 A (80°C) |
| Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга | VDRM/VRRM | 2400-2600 V |
| Максимально допустимий середній струм у відкритому стані | ITRMS | 251 A |
| Ударний струм у відкритому стані | ITSM | 3.5 kA |
| Захисний показник | I2t | 61 kA2·s |
| Імпульсна напруга у відкритому стані | VTM | 2.00 V |
| Імпульсний струм у відкритому стані | ITM | 502 A |
| Порогова напруга тиристора у відкритому стані | VT(TO) | 1.415 V |
| Динамічний опір | rT | 1.290 mΩ |
| Час відключення | tq | 250 µs |
| Повторюваний пік в закритому стані / Повторювальний імпульсний зворотний струм | IDRM/IRRM | 20 mA |
| Критична швидкість зростання напруги у закритому стані | (dVD/dt)cr | 500-1000 V/µs |
| Відпираюча постійна напруга управління | VGT | 2.5 V |
| Відпираючий постійний струм управління | IGT | 250 mA |
| Критична швидкість зростання струму у відкритому стані | (diT/dt)cr | 125 A/µs |
| Температура переходу | Tvj max | 125 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.145 ºC/W |
| Момент затягування | Md | 20-30 N·m |
| Вага | W | 240 g |
| Тип корпусу, Різьба | Креслення | ST6, M20x1.5 mm |
| Рекомендовані охолоджувачі | Охолоджувачі | O171,O271,O371,O471,OM101 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування силового тиристора Т361-160:
| T | 361 | – | 160 | – | 26 | – | 5 | 2 | – |
| T | – | Тиристор,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 361 | – | Тип тиристора (штирьовий). | ||||||||||||||||||||||||||||||||||||
| 160 | – | Середній струм у відкритому стані IT(AV), ампер. | ||||||||||||||||||||||||||||||||||||
| 26 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 2600 В). | ||||||||||||||||||||||||||||||||||||
| 5 | – | Критична швидкість зростання напруги у закритому стані (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| 2 | – | Час відключення tq:
|
||||||||||||||||||||||||||||||||||||
| U | – | Немає - основа - метрична різьба ISO (стандарт); U - основа - з дюймовою різьбою UNF (на вимогу). |
Всі артикули Т361-160:
| Серія | ITAV, А | VRRM, В |
| Т361-160-24 | 160А | 2400В |
| Т361-160-26 | 160А | 2600В |
Полярність (анод, катод, керуючий електрод) і розміри штирьового тиристора Т361-160:
|
|
Технічний паспорт (ПДФ) на тиристори фазового регулювання (зразок):
При постачанні тиристорів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.
