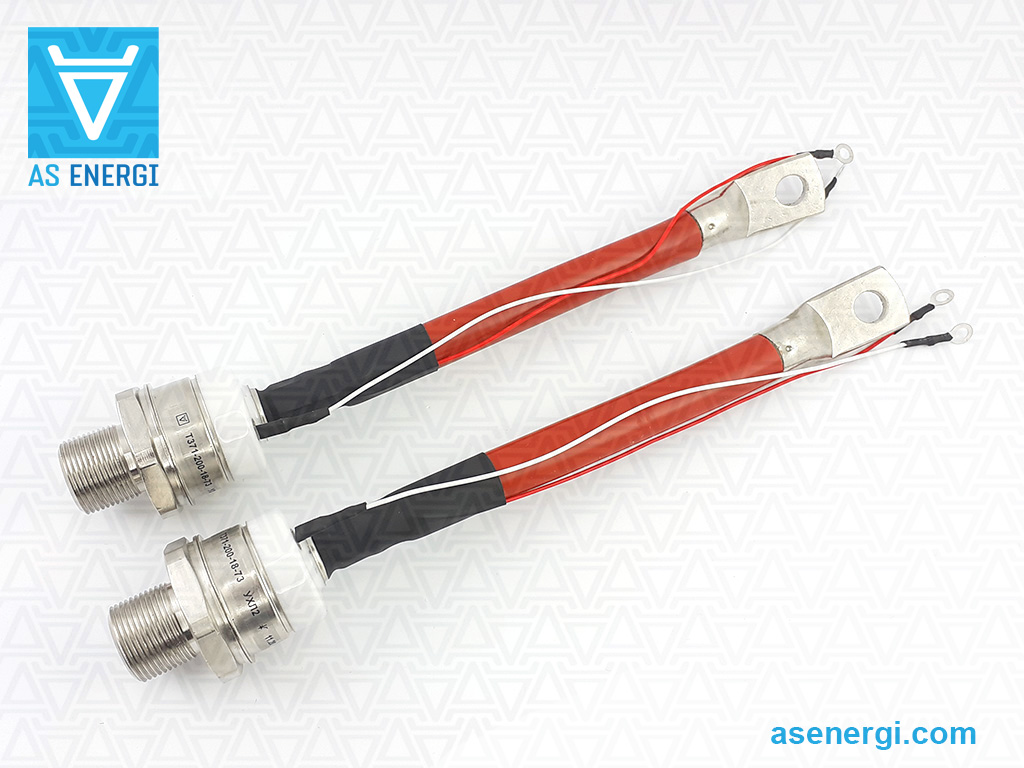

Павло ГоркунСиловий тиристор Т371-200, штирьового типу 200A (100В - 1800В)
| Середній струм, ITAV | 200А |
| Напруга, VDRM/VRRM | 100-1800В |
| Клас за напругою, VRRM / 100 | 1 - 18 |
| Т371-200 | на замовлення
+
–
|
| Корпус Різьба |
Т.SB2 M24x1.5 |
| Вага | 470 г |
| Даташит PDF |  |
Тиристор фазового регулювання Т371-200 AS ENERGITM - це штирьовий тиристор загального призначення, також відомий як кремнієвий керований випрямляч. Це силовий тиристор, призначений для перетворення і керування постійним і змінним струмами до 200А частотою до 500Гц в ланцюгах з напругою до 100В - 1800В (клас за напругою від 1 до 18). Тип корпусу тиристора – Т.SB2, монтажна стандартна різьба – M24x1.5, (під замовлення різьблення UNF 3/4"-16UNF-2A), вага - 470 г.
Тиристори поставляються у штирьовому виконанні. Основа тиристора є анодом, гнучкий силовий провід - катодом, гнучкий провід, що виходить з основи силового проводу, є допоміжним катодом, гнучкий провід, що виходить з корпусу, є керуючим електродом (затвором). Даний тиристор може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів тиристорів 160А, 170А, 180А, 190А, 200 ампер у штирьовому корпусі.
Для охолодження тиристорів використовуються повітряні та водяні охолоджувачі. Для забезпечення надійного теплового та електричного контакту з охолоджувачем під час монтажу необхідно дотримуватися моменту затягування Md. Для кращого відведення тепла тиристора під час складання використовується теплопровідна паста.
Тиристори мають герметичний керамічний корпус, що ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища. Тиристор з'єднується гвинтовим з'єднанням з гнучким виводом живлення. Штирьові тиристори відрізняються можливістю використання на рухомих частинах.
Технічні характеристики та параметри тиристора T151-100 AS ENERGITM технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали тиристорів: Т371-200-1 (200А 100В), Т371-200-2 (200А 200В), Т371-200-3 (200А 300В), Т371-200-4 (200А 400В), Т371-200-5 (200А 500В), Т371-200-6 (200А 600В), Т371-200-7 (200А 700В), Т371-200-8 (200А 800В), Т371-200-9 (200А 900В), Т371-200-10 (200А 1000В), Т371-200-12 (200А 1200В), Т371-200-14 (200А 1400В), Т371-200-16 (200А 1600В), Т371-200-18 (200А 1800В).
Остаточна ціна на тиристори штирьові залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики штирьових тиристорів Т371-200:
| Технічні характеристики тиристорів | Т371-200 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IT(AV) (Tcase) | 200 A (102°C) 310 A (85°C) |
| Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга | VDRM/VRRM | 100-1800 V |
| Максимально допустимий середній струм у відкритому стані | ITRMS | 314 A |
| Ударний струм у відкритому стані | ITSM | 6 kA |
| Захисний показник | I2t | 170 kA2·s |
| Імпульсна напруга у відкритому стані | VTM | 1.45 V |
| Імпульсний струм у відкритому стані | ITM | 628 A |
| Порогова напруга тиристора у відкритому стані | VT(TO) | 1.027 V |
| Динамічний опір | rT | 0.641 mΩ |
| Час відключення | tq | 125-500 µs |
| Повторюваний пік в закритому стані / Повторювальний імпульсний зворотний струм | IDRM/IRRM | 70 mA |
| Критична швидкість зростання напруги у закритому стані | (dVD/dt)cr | 200-1000 V/µs |
| Відпираюча постійна напруга управління | VGT | 2.5 V |
| Відпираючий постійний струм управління | IGT | 250 mA |
| Критична швидкість зростання струму у відкритому стані | (diT/dt)cr | 1000 A/µs |
| Температура переходу | Tvj max | 125 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.085 ºC/W |
| Момент затягування | Md | 25-35 N·m |
| Вага | W | 470 g |
| Тип корпусу, Різьба | Креслення | Т.SB2, M24x1.5 mm |
| Рекомендовані охолоджувачі | Охолоджувачі | O181,O281,OM105 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування силового тиристора Т371-200:
| T | 371 | – | 200 | – | 18 | – | 5 | 2 | – |
| T | – | Тиристор,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 371 | – | Тип тиристора (штирьовий). | ||||||||||||||||||||||||||||||||||||
| 200 | – | Середній струм у відкритому стані IT(AV), ампер. | ||||||||||||||||||||||||||||||||||||
| 18 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 1800 В). | ||||||||||||||||||||||||||||||||||||
| 5 | – | Критична швидкість зростання напруги у закритому стані (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| 2 | – | Час відключення tq:
|
||||||||||||||||||||||||||||||||||||
| U | – | Немає - основа - метрична різьба ISO (стандарт); U - основа - з дюймовою різьбою UNF (на вимогу). |
Всі артикули Т371-200:
| Серія | ITAV, А | VRRM, В |
| Т371-200-1 | 200А | 100В |
| Т371-200-2 | 200А | 200В |
| Т371-200-3 | 200А | 300В |
| Т371-200-4 | 200А | 400В |
| Т371-200-5 | 200А | 500В |
| Т371-200-6 | 200А | 600В |
| Т371-200-7 | 200А | 700В |
| Т371-200-8 | 200А | 800В |
| Т371-200-9 | 200А | 900В |
| Т371-200-10 | 200А | 1000В |
| Т371-200-12 | 200А | 1200В |
| Т371-200-14 | 200А | 1400В |
| Т371-200-16 | 200А | 1600В |
| Т371-200-18 | 200А | 1800В |
Полярність (анод, катод, керуючий електрод) і розміри штирьового тиристора Т371-200:
|
|
Технічний паспорт (ПДФ) на тиристори фазового регулювання (зразок):
При постачанні тиристорів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.
Напівпровідники високої потужності AS ENERGITM
Наша компанія займається виробництвом і постачанням широкого спектру силових напівпровідникових приладів (силові тиристори, модулі, випрямні діоди, лавинні, роторні та зварювальні діоди, симістори та ін.) струмом до 15000А і напругою до 9000В, а також повітряних і водяних охолоджувачів до них.
Ви можете купити напівпровідникові прилади в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою. Нам довіряють клієнти і ми поставляємо продукцію по всьому світу.
З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:
І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
Фотогалерея
У фотогалереї показано багато різних напівпровідникових приладів, напівпровідникових чіпів, вироблених AS ENERGITM, приклади звітів про випробування.
Охолоджувачі для силових штирьових тиристорів:
Охолоджувачі (радіатори) використовуються для охолодження силових напівпровідникових приладів у корпусі штирьового типу.
Тепловідводи кулерів виготовлені з алюмінієвих радіаторних профілів і не потребують додаткового захисного покриття при використанні в різних кліматичних умовах.
Дивіться додаткову інформацію про охолоджувачі: "Охолоджувачі з повітряним охолодженням для штирьових пристроїв".
Фото силових тиристорів штирьового типу:
