Павло ГоркунТиристор швидкодіючий імпульсний ТБИ233-400 (2000–2400В) 400 ампер
| Середній струм, ITAV | 400А |
| Напруга, VDRM/VRRM | 2000–2400В |
| Клас за напругою, VRRM / 100 | 20 – 24 |
| ТБИ233-400 | на замовлення
+
–
|
| Корпус Розміри ØD×Ød×H |
PT32 54x32x20 мм |
| Вага | 180 г |
| Даташит PDF |  |
Швидкодіючий імпульсний тиристор ТБИ233-400 AS ENERGITM у таблетковому виконанні - це напівпровідниковий швидкодіючий (імпульсний) напівпровідниковий прилад притискного типу. Цей швидкодіючий імпульсний силовий тиристор призначений для перетворення і керування постійним і змінним струмами до 400А частотою до 10кГц в ланцюгах з напругою до 2000В – 2400В (клас за напругою від 20 до 24). Розміри тиристора ØDxØdxH - 54x32x20 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 180 г.
Швидкодіючі імпульсні тиристори - це пристрої зі зменшеними значеннями tq, trr, Qrr і більш високим значенням (diT/dt)cr (до 2500 А/мкс), призначені для роботи на більш високих частотах (до 10 кГц). Швидкодіючі тиристори характеризуються дуже малим часом вимикання, що відрізняє їх від стандартних моделей. Вони використовуються у зварюванні, індукційному нагріванні та плавленні, електротранспорті, приводах змінного струму, ДБЖ та інших системах, що потребують короткого часу вмикання та вимикання. Тиристори мають стандартний керамічний герметичний корпус, який ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища.
Анод і катод тиристора (полярність) визначаються символом на корпусі. Швидкодіючі тиристори знаходяться в корпусі таблеткового типу (капсули). Даний швидкодіючий тиристор може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів швидкодіючих тиристорів 350А, 370А, 390А, 400А у таблетковому корпусі.
Для охолодження під час роботи силових тиристорів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове.
Під час монтажу необхідно забезпечити необхідне зусилля притискання Fm специфічне для кожного типу корпусу тиристора (вказано в таблиці параметрів).
Технічні характеристики та параметри тиристора ТБИ233-400 AS ENERGITM, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на швидкодіючі тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали швидкодіючих імпульсних тиристорів: ТБИ233-400-20 (400А 2000В), ТБИ233-400-22 (400А 2200В), ТБИ233-400-24 (400А 2400В).
Остаточна ціна на тиристори швидкодіючі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики швидкодіючих імпульсних тиристорів ТБИ233-400:
| Технічні характеристики швидкодіючих імпульсних тиристорів | ТБИ233-400 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IT(AV) (Tcase) | 371A (85°C) 544A (55°C) |
| Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга | VDRM/VRRM | 2000-2400 V |
| Максимально допустимий середній струм у відкритому стані | ITRMS | 628 A |
| Ударний струм у відкритому стані | ITSM | 6.6 kA |
| Захисний показник | I2t | 210 kA2·s |
| Імпульсна напруга у відкритому стані | VTM | 2.2 V |
| Імпульсний струм у відкритому стані | ITM | 1256 A |
| Порогова напруга тиристора у відкритому стані | VT(TO) | 1.248 V |
| Динамічне опір | rT | 0.992 mΩ |
| Час відключення | tq | 50-63 µs |
| Повторювальний імпульсний струм у закритому стані / Повторювальний імпульсний зворотний струм | IDRM/IRRM | 50 mA |
| Критична швидкість зростання напруги у закритому стані | (dVD/dt)cr | 200-2500 V/µs |
| Відпираюча постійна напруга управління | VGT | 2.5 V |
| Відпираючий постійний струм управління | IGT | 300 mA |
| Критична швидкість зростання струму у відкритому стані | (diT/dt)cr | 1600 A/µs |
| Температура переходу | Tvj max | 125 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.050 ºC/W |
| Сила затиску | Fm ±10% | 10 kN |
| Вага | W | 180 г |
| Тип корпусу, Розміри | ØDxØdxH | PT32 (T.B3) 54x32x20 mm |
| Рекомендовані охолоджувачі | Охолоджувачі | О143, О243, О343, ОМ103, ОМ104 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування швидкодіючого імпульсного тиристора ТБИ233-400:
| ТБИ | 233 | – | 400 | – | 24 | – | 9 | 6 | 3 |
| TFI | – |  AS ENERGITM Швидкодіючий імпульсний тиристор |
||||||||||||||||||||||||||||||||||||||||||
| 233 | – | Тип тиристора (таблетковий). | ||||||||||||||||||||||||||||||||||||||||||
| 400 | – | Середній струм у відкритому стані IT(AV), ампер. | ||||||||||||||||||||||||||||||||||||||||||
| 24 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 2400 В). | ||||||||||||||||||||||||||||||||||||||||||
| 9 | – | Критична швидкість зростання напруги у закритому стані (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||||||||
| 6 | – | Час відключення tq:
|
||||||||||||||||||||||||||||||||||||||||||
| 3 | – | Час включення tgt:
|
Полярність (анод, катод, керуючий електрод) і розміри швидкодіючого імпульсного тиристора ТБИ233-400:
|
|
Швидкодіючий імпульсний тиристор ТБИ233-400 даташит PDF:
Завантажити pdf специфікацію для тиристорів ТБИ233-400
Технічний паспорт (ПДФ) на тиристори фазового регулювання (зразок):
При постачанні тиристорів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.
Напівпровідники високої потужності AS ENERGITM
Наша компанія займається виробництвом і постачанням широкого спектру силових напівпровідникових приладів (силові тиристори, модулі, випрямні діоди, лавинні, роторні та зварювальні діоди, симістори та ін.) струмом до 15000А і напругою до 9000В, а також повітряних і водяних охолоджувачів до них.
Ви можете купити напівпровідникові прилади в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою. Нам довіряють клієнти і ми поставляємо продукцію по всьому світу.
З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:
info@asenergi.com
І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
Фотогалерея
У фотогалереї показано багато різних напівпровідникових приладів, напівпровідникових чіпів, вироблених AS ENERGITM, приклади звітів про випробування.
Охолоджувачі для таблеткових швидкодвючих силових тиристорів:
Охолоджувачі (радіатори) використовуються для одно- і двостороннього охолодження силових напівпровідникових приладів у таблетковому виконанні.
Тепловідводи охолоджувачів виготовлені з алюмінієвих радіаторних профілів і не потребують додаткового захисного покриття при використанні в різних кліматичних умовах.
Дізнайтеся більше про охолоджувачі: "Охолоджувачі повітрянні серії O для таблеткових пристроїв", "Охолоджувачі повітрянні серії SF", "Охолоджувачі водяні серії SS".

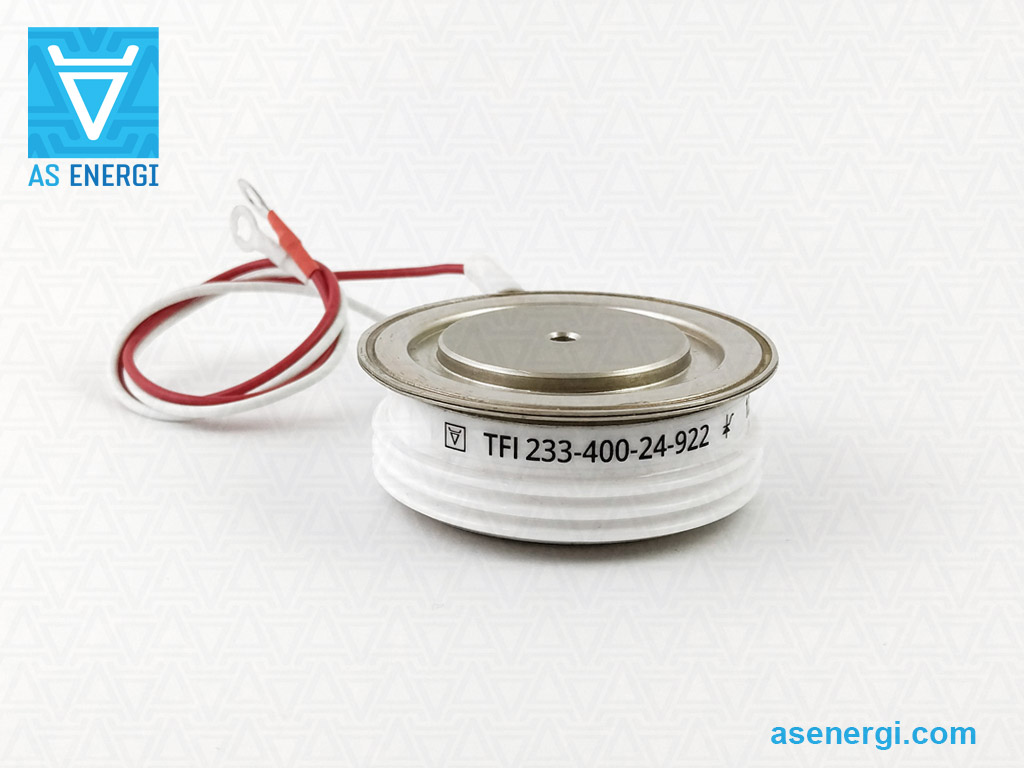

Фото швидкодіючого імпульсного тиристора:
