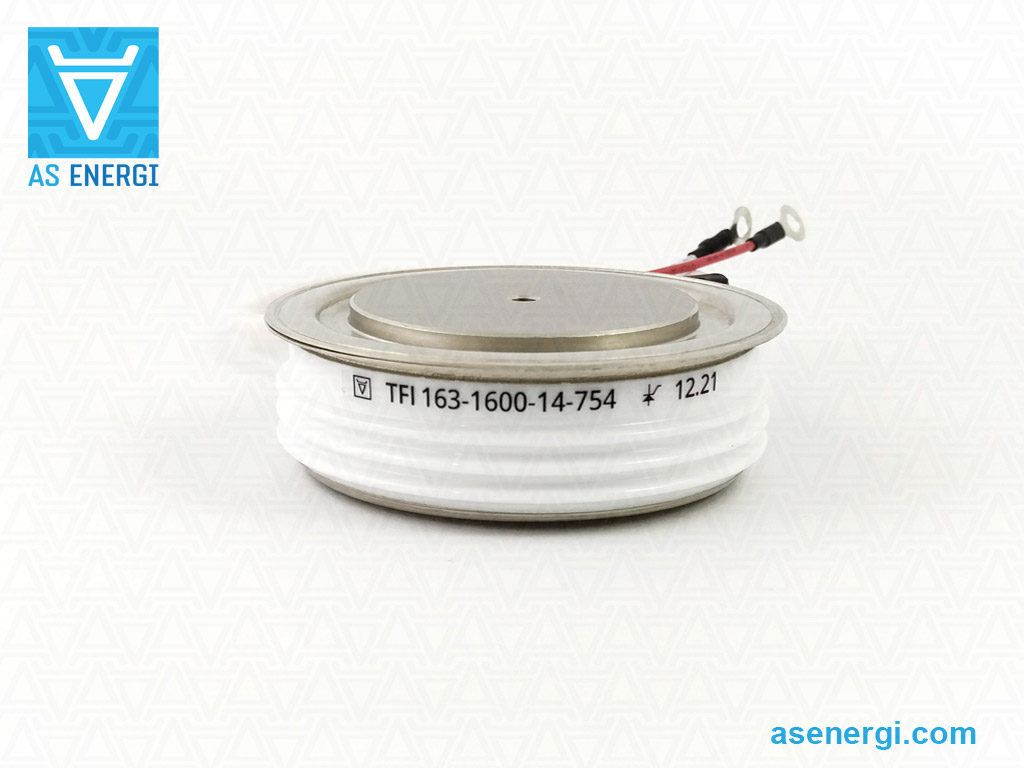

Тиристор швидкодіючий імпульсний ТБИ163-1600 (900–1400В) 1600 ампер
Середній струм, ITAV | 1600А |
Напруга, VDRM/VRRM | 900–1400В |
Клас за напругою, VRRM / 100 | 9 – 14 |
ТБИ163-1600 | на замовлення |
Корпус Розміри ØD×Ød×H |
PT63 87x60x26 мм |
Вага | 700 г |
Даташит PDF |
Швидкодіючий імпульсний тиристор ТБИ163-1600 AS ENERGITM у таблетковому виконанні - це напівпровідниковий швидкодіючий (імпульсний) напівпровідниковий прилад притискного типу. Цей швидкодіючий імпульсний силовий тиристор призначений для перетворення і керування постійним і змінним струмами до 1600А частотою до 10кГц в ланцюгах з напругою до 900В – 1400В (клас за напругою від 9 до 14). Розміри тиристора ØDxØdxH - 87x60x26 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 700 г.
Швидкодіючі імпульсні тиристори - це пристрої зі зменшеними значеннями tq, trr, Qrr і більш високим значенням (diT/dt)cr (до 2500 А/мкс), призначені для роботи на більш високих частотах (до 10 кГц). Швидкодіючі тиристори характеризуються дуже малим часом вимикання, що відрізняє їх від стандартних моделей. Вони використовуються у зварюванні, індукційному нагріванні та плавленні, електротранспорті, приводах змінного струму, ДБЖ та інших системах, що потребують короткого часу вмикання та вимикання. Тиристори мають стандартний керамічний герметичний корпус, який ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища.
Анод і катод тиристора (полярність) визначаються символом на корпусі. Швидкодіючі тиристори знаходяться в корпусі таблеткового типу (капсули). Даний швидкодіючий тиристор може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів швидкодіючих тиристорів 1450А, 1500А, 1600А у таблетковому корпусі.
Для охолодження під час роботи силових тиристорів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове.
Під час монтажу необхідно забезпечити необхідне зусилля притискання Fm специфічне для кожного типу корпусу тиристора (вказано в таблиці параметрів).
Технічні характеристики та параметри тиристора ТБИ163-1600 AS ENERGITM, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на швидкодіючі тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали швидкодіючих імпульсних тиристорів: ТБИ163-1600-9 (1600А 900В), ТБИ163-1600-10 (1600А 1000В), ТБИ163-1600-12 (1600А 1200В), ТБИ163-1600-14 (1600А 1400В).
Остаточна ціна на тиристори швидкодіючі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики швидкодіючих імпульсних тиристорів ТБИ163-1600:
Технічні характеристики швидкодіючих імпульсних тиристорів | ТБИ163-1600 | |
Максимально допустимий середній прямий струм (температура корпусу) | IT(AV) (Tcase) | 1520A (80°C) |
Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга | VDRM/VRRM | 900-1400 V |
Максимально допустимий середній струм у відкритому стані | ITRMS | 2512 A |
Ударний струм у відкритому стані | ITSM | 35 kA |
Захисний показник | I2t | 6300 kA2·s |
Імпульсна напруга у відкритому стані | VTM | 2.20 V |
Імпульсний струм у відкритому стані | ITM | 5024 A |
Порогова напруга тиристора у відкритому стані | VT(TO) | 1.26 V |
Динамічне опір | rT | 0.19 mΩ |
Час відключення | tq | 25 µs |
Повторювальний імпульсний струм у закритому стані / Повторювальний імпульсний зворотний струм | IDRM/IRRM | 300 mA |
Критична швидкість зростання напруги у закритому стані | (dVD/dt)cr | 1000 V/µs |
Відпираюча постійна напруга управління | VGT | 2.5 V |
Відпираючий постійний струм управління | IGT | 250 mA |
Критична швидкість зростання струму у відкритому стані | (diT/dt)cr | 1000 A/µs |
Температура переходу | Tvj max | 125 ºC |
Тепловий опір перехід-корпус | Rth(j-c) | 0.015 ºC/W |
Сила затиску | Fm ±10% | 33 kN |
Вага | W | 700 г |
Тип корпусу, Розміри | ØDxØdxH | PT63 87x60x26 mm |
Рекомендовані охолоджувачі | Охолоджувачі | О163, ОМ107, ОМ207 |
Даташит (інформаційний лист) |
Розшифровка маркування швидкодіючого імпульсного тиристора ТБИ163-1600:
ТБИ | 163 | – | 1600 | – | 14 | – | 9 | 6 | 3 |
TFI | – | AS ENERGITM Швидкодіючий імпульсний тиристор | ||||||||||||||||||||||||||||||||||||||||||
163 | – | Тип тиристора (таблетковий). | ||||||||||||||||||||||||||||||||||||||||||
1600 | – | Середній струм у відкритому стані IT(AV), ампер. | ||||||||||||||||||||||||||||||||||||||||||
14 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 1400 В). | ||||||||||||||||||||||||||||||||||||||||||
9 | – | Критична швидкість зростання напруги у закритому стані (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||||||||
6 | – | Час відключення tq:
|
||||||||||||||||||||||||||||||||||||||||||
3 | – | Час включення tgt:
|
