Тиристор швидкодіючий імпульсний ТБИ183-2500 (2000–2400В) 2500 ампер

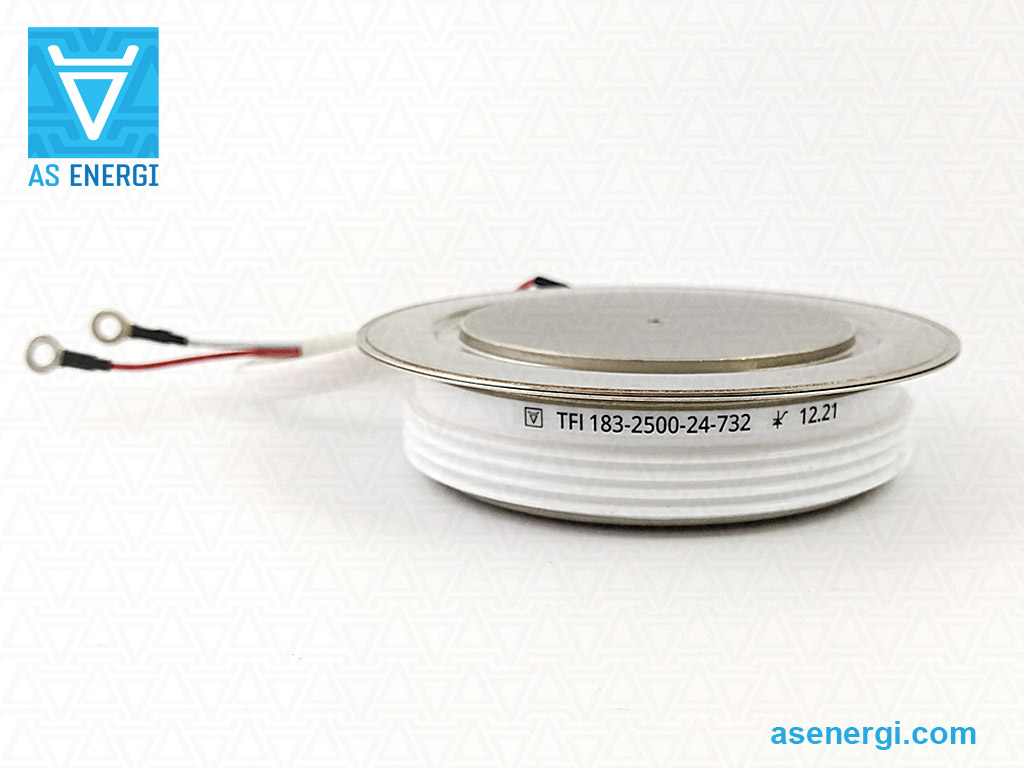

Швидкодіючий імпульсний тиристор ТБИ183-2500

Швидкодіючий імпульсний тиристор ТБИ183-2500 розміри

Середній струм, I_TAV	2500А
Напруга, V_DRM/V_RRM	2000–2400В
Клас за напругою, V_RRM / 100	20 – 24
ТБИ183-2500	на замовлення + –
Корпус Розміри ØD×Ød×H	PT83 120x86x26 мм
Вага	1800 г
Даташит PDF

Швидкодіючий імпульсний тиристор ТБИ183-2500 AS ENERGI^TM у таблетковому виконанні - це напівпровідниковий швидкодіючий (імпульсний) напівпровідниковий прилад притискного типу. Цей швидкодіючий імпульсний силовий тиристор призначений для перетворення і керування постійним і змінним струмами до 2500А частотою до 10кГц в ланцюгах з напругою до 2000В – 2400В (клас за напругою від 20 до 24). Розміри тиристора ØDxØdxH - 120x86x26 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 1800 г.

Швидкодіючі імпульсні тиристори - це пристрої зі зменшеними значеннями t_q, t_rr, Q_rr і більш високим значенням (di_T/dt)_cr (до 2500 А/мкс), призначені для роботи на більш високих частотах (до 10 кГц). Швидкодіючі тиристори характеризуються дуже малим часом вимикання, що відрізняє їх від стандартних моделей. Вони використовуються у зварюванні, індукційному нагріванні та плавленні, електротранспорті, приводах змінного струму, ДБЖ та інших системах, що потребують короткого часу вмикання та вимикання. Тиристори мають стандартний керамічний герметичний корпус, який ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища.

Анод і катод тиристора (полярність) визначаються символом на корпусі. Швидкодіючі тиристори знаходяться в корпусі таблеткового типу (капсули). Даний швидкодіючий тиристор може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів швидкодіючих тиристорів 2100А, 2200А, 2300А, 2400А, 2500А у таблетковому корпусі.

Для охолодження під час роботи силових тиристорів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове.

Під час монтажу необхідно забезпечити необхідне зусилля притискання F_m специфічне для кожного типу корпусу тиристора (вказано в таблиці параметрів).

Технічні характеристики та параметри тиристора ТБИ183-2500 AS ENERGI^TM, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.

Наша компанія надає гарантію роботи на швидкодіючі тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.

Номінали швидкодіючих імпульсних тиристорів: ТБИ183-2500-20 (2500А 2000В), ТБИ183-2500-22 (2500А 2200В), ТБИ183-2500-24 (2500А 2400В).

Остаточна ціна на тиристори швидкодіючі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.

Загальні характеристики швидкодіючих імпульсних тиристорів ТБИ183-2500:

Технічні характеристики швидкодіючих імпульсних тиристорів		ТБИ183-2500
Максимально допустимий середній прямий струм (температура корпусу)	I_T(AV) (T_case)	2500A (80°C)
Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга	V_DRM/V_RRM	2000-2400 V
Максимально допустимий середній струм у відкритому стані	I_TRMS	3925 A
Ударний струм у відкритому стані	I_TSM	40 kA
Захисний показник	I²t	12000 kA²·s
Імпульсна напруга у відкритому стані	V_TM	1.80 V
Імпульсний струм у відкритому стані	I_TM	7850 A
Порогова напруга тиристора у відкритому стані	V_T(TO)	1.35 V
Динамічне опір	r_T	0.146 mΩ
Час відключення	t_q	40-63 µs
Повторювальний імпульсний струм у закритому стані / Повторювальний імпульсний зворотний струм	I_DRM/I_RRM	250 mA
Критична швидкість зростання напруги у закритому стані	(dV_D/dt)_cr	1000 V/µs
Відпираюча постійна напруга управління	V_GT	2.5 V
Відпираючий постійний струм управління	I_GT	250 mA
Критична швидкість зростання струму у відкритому стані	(di_T/dt)_cr	1000 A/µs
Температура переходу	T_{vj max}	125 ºC
Тепловий опір перехід-корпус	R_th(j-c)	0.008 ºC/W
Сила затиску	F_m ±10%	70 kN
Вага	W	1800 г
Тип корпусу, Розміри	ØDxØdxH	PT83 120x86x26 mm
Рекомендовані охолоджувачі	Охолоджувачі	О193, ОМ109, ОМ209
Даташит (інформаційний лист)	PDF

Розшифровка маркування швидкодіючого імпульсного тиристора ТБИ183-2500:

ТБИ

183

–

2500

–

TFI

–

AS ENERGI^TM Швидкодіючий імпульсний тиристор

183

–

Тип тиристора (таблетковий).

2500

–

Середній струм у відкритому стані I_T(AV), ампер.

–

Клас за напругою V_RRM / 100 (Номінальна напруга - 2400 В).

–

Критична швидкість зростання напруги у закритому стані (dV_D/dt)_cr:

Алфавітно-цифрове кодування	0	P3	E3	A3	P2	K2	Е2	A2	T1	P1	M1
Цифрове кодування	0	1	2	3	4	5	6	7	8	–	9
Значення, V/µs	не стандартизовано	20	50	100	200	320	500	1000	1600	2000	2500

–

Час відключення t_q:

Алфавітно-цифрове кодування	0	C3	E3	H3	K3	M3	P3	T3	X3	A4	B4	C4	E4
Цифрове кодування	0	1	2	3	4	5	6	7	8	–	9	–	–
Значення, V/µs	не стандартизовано	63	50	40	32	25	20	16	12.5	10	8	6.3	5

–

Час включення t_gt:

Алфавітно-цифрове кодування	0	T3	A4	B4	C4	H4	K4	M4	P4	T4	X4	A5	C5
Цифрове кодування	0	–	–	–	–	1	2	3	4	5	6	7	8
Значення, V/µs	не стандартизовано	16	10	8	6.3	4	3.2	2.5	2.0	1.6	1.25	1.0	0.63

Примітка: Ідентифікація груп динамічних параметрів для швидкодіючих імпульсних тиристорів (ТБИ)

Полярність (анод, катод, керуючий електрод) і розміри швидкодіючого імпульсного тиристора ТБИ183-2500:

Швидкодіючий імпульсний тиристор ТБИ183-2500 даташит PDF:

Завантажити pdf специфікацію для тиристорів ТБИ183-2500

Технічний паспорт (ПДФ) на тиристори фазового регулювання (зразок):

При постачанні тиристорів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.
