Тиристор швидкодіючий імпульсний ТБИ193-2500 (2600–3000В) 2500 ампер

Швидкодіючий імпульсний тиристор ТБИ193-2500

Швидкодіючий імпульсний тиристор ТБИ193-2500 розміри

Середній струм, I_TAV	2500А
Напруга, V_DRM/V_RRM	2600–3000В
Клас за напругою, V_RRM / 100	26 – 30
ТБИ193-2500	на замовлення + –
Корпус Розміри ØD×Ød×H	PT93 147x100x34 мм
Вага	2200 г
Даташит PDF

Швидкодіючий імпульсний тиристор ТБИ193-2500 AS ENERGI^TM у таблетковому виконанні - це напівпровідниковий швидкодіючий (імпульсний) напівпровідниковий прилад притискного типу. Цей швидкодіючий імпульсний силовий тиристор призначений для перетворення і керування постійним і змінним струмами до 2500А частотою до 10кГц в ланцюгах з напругою до 2600В – 3000В (клас за напругою від 26 до 30). Розміри тиристора ØDxØdxH - 147x100x34 мм (зовнішній діаметр корпусу X діаметр контактної поверхні X висота корпусу), вага - 2200 г.

Швидкодіючі імпульсні тиристори - це пристрої зі зменшеними значеннями t_q, t_rr, Q_rr і більш високим значенням (di_T/dt)_cr (до 2500 А/мкс), призначені для роботи на більш високих частотах (до 10 кГц). Швидкодіючі тиристори характеризуються дуже малим часом вимикання, що відрізняє їх від стандартних моделей. Вони використовуються у зварюванні, індукційному нагріванні та плавленні, електротранспорті, приводах змінного струму, ДБЖ та інших системах, що потребують короткого часу вмикання та вимикання. Тиристори мають стандартний керамічний герметичний корпус, який ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища.

Анод і катод тиристора (полярність) визначаються символом на корпусі. Швидкодіючі тиристори знаходяться в корпусі таблеткового типу (капсули). Даний швидкодіючий тиристор може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів швидкодіючих тиристорів 2100А, 2200А, 2300А, 2400А, 2500А у таблетковому корпусі.

Для охолодження під час роботи силових тиристорів на них встановлюють охолоджувачі (радіатори). Залежно від кількості тепла, що виділяється, і умов роботи напівпровідників може використовуватися як природне охолодження повітряним потоком, так і примусове.

Під час монтажу необхідно забезпечити необхідне зусилля притискання F_m специфічне для кожного типу корпусу тиристора (вказано в таблиці параметрів).

Технічні характеристики та параметри тиристора ТБИ193-2500 AS ENERGI^TM, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.

Наша компанія надає гарантію роботи на швидкодіючі тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.

Номінали швидкодіючих імпульсних тиристорів: ТБИ193-2500-26 (2500А 2600В), ТБИ193-2500-28 (2500А 2800В), ТБИ193-2500-30 (2500А 3000В).

Остаточна ціна на тиристори швидкодіючі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.

Загальні характеристики швидкодіючих імпульсних тиристорів ТБИ193-2500:

Технічні характеристики швидкодіючих імпульсних тиристорів		ТБИ193-2500
Максимально допустимий середній прямий струм (температура корпусу)	I_T(AV) (T_case)	2466A (85°C)
Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга	V_DRM/V_RRM	2600-3000 V
Максимально допустимий середній струм у відкритому стані	I_TRMS	3925 A
Ударний струм у відкритому стані	I_TSM	50 kA
Захисний показник	I²t	11000 kA²·s
Імпульсна напруга у відкритому стані	V_TM	1.85 V
Імпульсний струм у відкритому стані	I_TM	7850 A
Порогова напруга тиристора у відкритому стані	V_T(TO)	1.43 V
Динамічне опір	r_T	0.175 mΩ
Час відключення	t_q	63 µs
Повторювальний імпульсний струм у закритому стані / Повторювальний імпульсний зворотний струм	I_DRM/I_RRM	250 mA
Критична швидкість зростання напруги у закритому стані	(dV_D/dt)_cr	1000 V/µs
Відпираюча постійна напруга управління	V_GT	2.5 V
Відпираючий постійний струм управління	I_GT	250 mA
Критична швидкість зростання струму у відкритому стані	(di_T/dt)_cr	1000 A/µs
Температура переходу	T_{vj max}	125 ºC
Тепловий опір перехід-корпус	R_th(j-c)	0.0065 ºC/W
Сила затиску	F_m ±10%	85 kN
Вага	W	2200 г
Тип корпусу, Розміри	ØDxØdxH	PT93 147x100x34 mm
Рекомендовані охолоджувачі	Охолоджувачі	О193, ОМ109, ОМ209
Даташит (інформаційний лист)	PDF

Розшифровка маркування швидкодіючого імпульсного тиристора ТБИ193-2500:

ТБИ

193

–

2500

–

TFI

–

AS ENERGI^TM Швидкодіючий імпульсний тиристор

193

–

Тип тиристора (таблетковий).

2500

–

Середній струм у відкритому стані I_T(AV), ампер.

–

Клас за напругою V_RRM / 100 (Номінальна напруга - 3000 В).

–

Критична швидкість зростання напруги у закритому стані (dV_D/dt)_cr:

Алфавітно-цифрове кодування	0	P3	E3	A3	P2	K2	Е2	A2	T1	P1	M1
Цифрове кодування	0	1	2	3	4	5	6	7	8	–	9
Значення, V/µs	не стандартизовано	20	50	100	200	320	500	1000	1600	2000	2500

–

Час відключення t_q:

Алфавітно-цифрове кодування	0	C3	E3	H3	K3	M3	P3	T3	X3	A4	B4	C4	E4
Цифрове кодування	0	1	2	3	4	5	6	7	8	–	9	–	–
Значення, V/µs	не стандартизовано	63	50	40	32	25	20	16	12.5	10	8	6.3	5

–

Час включення t_gt:

Алфавітно-цифрове кодування	0	T3	A4	B4	C4	H4	K4	M4	P4	T4	X4	A5	C5
Цифрове кодування	0	–	–	–	–	1	2	3	4	5	6	7	8
Значення, V/µs	не стандартизовано	16	10	8	6.3	4	3.2	2.5	2.0	1.6	1.25	1.0	0.63

Примітка: Ідентифікація груп динамічних параметрів для швидкодіючих імпульсних тиристорів (ТБИ)

Полярність (анод, катод, керуючий електрод) і розміри швидкодіючого імпульсного тиристора ТБИ193-2500:

Швидкодіючий імпульсний тиристор ТБИ193-2500 даташит PDF:

Завантажити pdf специфікацію для тиристорів ТБИ193-2500

Технічний паспорт (ПДФ) на тиристори фазового регулювання (зразок):

При постачанні тиристорів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.

Напівпровідники високої потужності AS ENERGI^TM

Наша компанія займається виробництвом і постачанням широкого спектру силових напівпровідникових приладів (силові тиристори, модулі, випрямні діоди, лавинні, роторні та зварювальні діоди, симістори та ін.) струмом до 15000А і напругою до 9000В, а також повітряних і водяних охолоджувачів до них.
Ви можете купити напівпровідникові прилади в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою. Нам довіряють клієнти і ми поставляємо продукцію по всьому світу.

З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:

[email protected]

І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!

Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.

Фотогалерея

У фотогалереї показано багато різних напівпровідникових приладів, напівпровідникових чіпів, вироблених AS ENERGI^TM, приклади звітів про випробування.

Дивіться більше фотографій

Охолоджувачі для таблеткових швидкодвючих силових тиристорів:

Охолоджувачі (радіатори) використовуються для одно- і двостороннього охолодження силових напівпровідникових приладів у таблетковому виконанні.

Тепловідводи охолоджувачів виготовлені з алюмінієвих радіаторних профілів і не потребують додаткового захисного покриття при використанні в різних кліматичних умовах.

Дізнайтеся більше про охолоджувачі: "Охолоджувачі повітрянні серії O для таблеткових пристроїв", "Охолоджувачі повітрянні серії SF", "Охолоджувачі водяні серії SS".

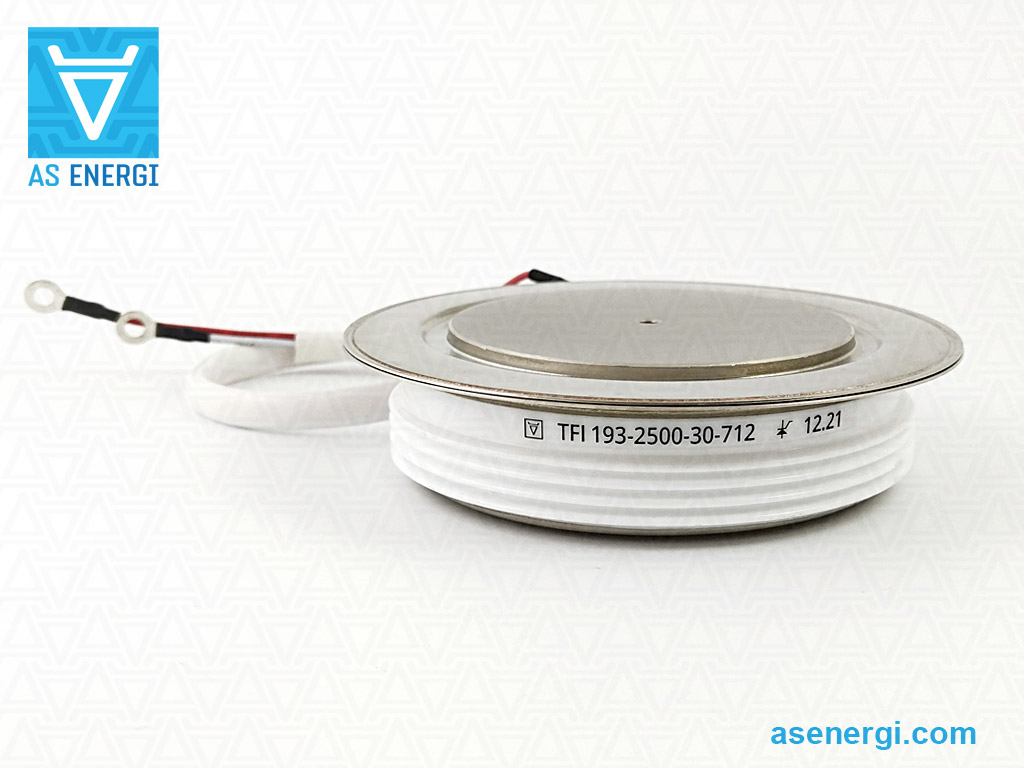

Фото швидкодіючого імпульсного тиристора:
