Однопозиційний тиристорний модуль TZ800N14KOF (800А 1400В) Infineon аналог

Принципова схема однопозиційного модуля TZ800N14KOF

Номер артикулу Infineon	TZ800N14KOF
Середній струм, I_T(AV)M	800А
Напруга, V_RRM	1400В
Корпус	TP70A
Розміри L×B×H	104x70x90 мм
Даташит PDF
Аналог AS ENERGI^TM	AMTZ800N14KOF
Додати в кошик	на замовлення + –

Однопозиційний тиристорний модуль AMTZ800N14KOF AS ENERGI^TM є заміною, аналогом, альтернативою та еквівалентом тиристорного модуля TZ800N14KOF Infineon (Інфініон) Technologies. Модуль однопозиційний, представляє собою монолітну конструкцію з одного напівпровідникового елементу, тип тиристор. Середній прямий струм I_TAV – 800 ампер, повторювана пікова зворотна напруга V_RRM – 1400В.

Тиристорні модулі характеризуються високою електричною і тепловою циклічністю, що означає високу надійність і тривалий термін служби в інтенсивних режимах експлуатації. Тиристорні модулі розміщені в стандартному корпусі, що дозволяє легко інтегрувати пристрій в існуюче обладнання.

Однотиристорні модулі застосовуються в різному силовому обладнанні - силові та контрольні блоки, регулятори потужності, регулятори змінного струму, керування двигунами постійного струму, пристрої плавного пуску двигунів змінного струму, перетворювачі, контролери доменних печей або хімічних процесів, зварювальне обладнання, а також в якості випрямлячів для перетворювачів змінного струму.

Наші модулі пропонуються в декількох топологіях з двома та одним пристроєм для майже всіх застосувань фазового керування або випрямлячів.

Технічні характеристики та параметри одинарного тиристорного модуля TZ800N, TZ800N14KOF та заміни, аналога AMTZ800N14KOF, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.

Наша компанія надає гарантію роботи на тиристорні модулі 2 роки з моменту придбання. При постачанні тиристорних модулів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.

Остаточна ціна на тиристорні модулі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.

Загальні характеристики однотиристорного модуля TZ800N14KOF Infineon та його аналога:

Технічні характеристики одинарного тиристорного модуля		TZ800N14KOF
Максимально допустимий середній прямий струм (температура корпусу)	I_TAV	800 A
Повторювана імпульсна зворотна напруга; повторювана імпульсна напруга у закритому стані	V_RRM/V_DRM	1400 V
Ударний струм у відкритому стані	I_TSM	30000 А
Захисний показник	I²t	4500 kA²·s
Порогова напруга тиристора у відкритому стані	V_T(TO)	0.82 V
Динамічний опір	r_T	0.17 mΩ
Максимально допустима температура переходу	T_{vj max}	125 ºC
Тепловий опір перехід-корпус	R_th(j-c)	0.042 K/W
Конструкція (виконання)	-	однопозиційний
Вага	W	1950 g
Корпус Розміри, mm	L×B×H	TP70A 104x70x90 mm
Аналог AS ENERGI^TM	тип	AMTZ800N14KOF
Даташит (інформаційний лист)	PDF

Розшифровка маркування однопозиційного тиристорного модуля AMTZ800N14KOF:

800

A	–	AS ENERGI^TM
M	–	Вид приладу: Модуль.
TZ	–	Топологія електричних ланцюгів: Один тиристор.
800	–	Середній струм у відкритому стані I_T(AV), ампер.
N	–	Загального призначення.
14	–	Клас за напругою V_RRM / 100.
K	–	Механічна конструкція: K – технологія притискного контакту S – технологія пайки
O	–	Час вимкнення tq: не нормується.
F	–	Клас по швидкості зростання напруги в закритому стані dv/dt: F = 1000 V/μs

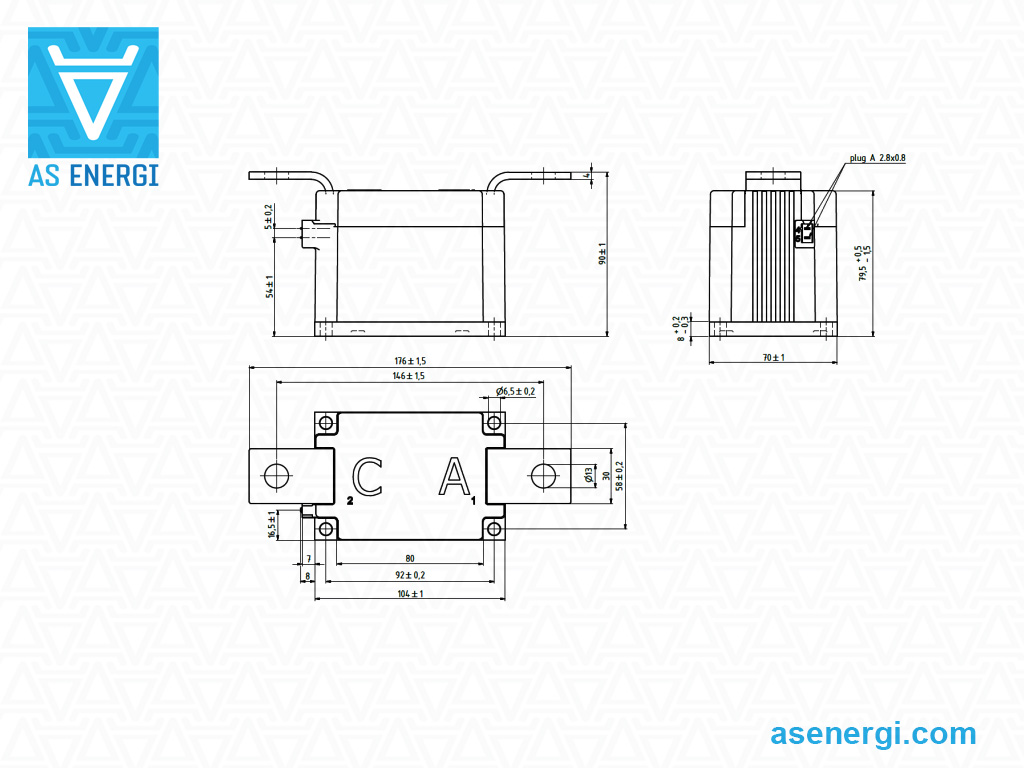

Розміри одинарного тиристорного модуля TZ800N14KOF та його аналога AMTZ800N14KOF:

Однопозиційний тиристорний модуль

Принципова схема однопозиційного тиристорного модуля TZ800N14KOF та його аналога AMTZ800N14KOF:

Топологія внутрішнього з'єднання однопозиційного тиристорного модуля
