Однопозиційний тиристорний модуль TZ240N34KOF (240А 3400В) Infineon аналог

Принципова схема однопозиційного модуля TZ240N34KOF

Номер артикулу Infineon	TZ240N34KOF
Середній струм, I_T(AV)M	240А
Напруга, V_RRM	3400В
Корпус	TP50.1
Розміри L×B×H	101x50x52 мм
Даташит PDF
Аналог AS ENERGI^TM	AMTZ240N34KOF
Додати в кошик	на замовлення + –

Однопозиційний тиристорний модуль AMTZ240N34KOF AS ENERGI^TM є заміною, аналогом, альтернативою та еквівалентом тиристорного модуля TZ240N34KOF Infineon (Інфініон) Technologies. Модуль однопозиційний, представляє собою монолітну конструкцію з одного напівпровідникового елементу, тип тиристор. Середній прямий струм I_TAV – 240 ампер, повторювана пікова зворотна напруга V_RRM – 3400В.

Тиристорні модулі характеризуються високою електричною і тепловою циклічністю, що означає високу надійність і тривалий термін служби в інтенсивних режимах експлуатації. Тиристорні модулі розміщені в стандартному корпусі, що дозволяє легко інтегрувати пристрій в існуюче обладнання.

Однотиристорні модулі застосовуються в різному силовому обладнанні - силові та контрольні блоки, регулятори потужності, регулятори змінного струму, керування двигунами постійного струму, пристрої плавного пуску двигунів змінного струму, перетворювачі, контролери доменних печей або хімічних процесів, зварювальне обладнання, а також в якості випрямлячів для перетворювачів змінного струму.

Наші модулі пропонуються в декількох топологіях з двома та одним пристроєм для майже всіх застосувань фазового керування або випрямлячів.

Технічні характеристики та параметри одинарного тиристорного модуля TZ240N, TZ240N34KOF та заміни, аналога AMTZ240N34KOF, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.

Наша компанія надає гарантію роботи на тиристорні модулі 2 роки з моменту придбання. При постачанні тиристорних модулів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.

Остаточна ціна на тиристорні модулі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.

Загальні характеристики однотиристорного модуля TZ240N34KOF Infineon та його аналога:

Технічні характеристики одинарного тиристорного модуля		TZ240N34KOF
Максимально допустимий середній прямий струм (температура корпусу)	I_TAV	240 A
Повторювана імпульсна зворотна напруга; повторювана імпульсна напруга у закритому стані	V_RRM/V_DRM	3400 V
Ударний струм у відкритому стані	I_TSM	5500 А
Захисний показник	I²t	151 kA²·s
Порогова напруга тиристора у відкритому стані	V_T(TO)	1.17 V
Динамічний опір	r_T	1.7 mΩ
Максимально допустима температура переходу	T_{vj max}	125 ºC
Тепловий опір перехід-корпус	R_th(j-c)	0.078 K/W
Конструкція (виконання)	-	однопозиційний
Вага	W	900 g
Корпус Розміри, mm	L×B×H	TP50.1 101x50x52 mm
Аналог AS ENERGI^TM	тип	AMTZ240N34KOF
Даташит (інформаційний лист)	PDF

Розшифровка маркування однопозиційного тиристорного модуля AMTZ240N34KOF:

240

A	–	AS ENERGI^TM
M	–	Вид приладу: Модуль.
TZ	–	Топологія електричних ланцюгів: Один тиристор.
240	–	Середній струм у відкритому стані I_T(AV), ампер.
N	–	Загального призначення.
34	–	Клас за напругою V_RRM / 100.
K	–	Механічна конструкція: K – технологія притискного контакту S – технологія пайки
O	–	Час вимкнення tq: не нормується.
F	–	Клас по швидкості зростання напруги в закритому стані dv/dt: F = 1000 V/μs

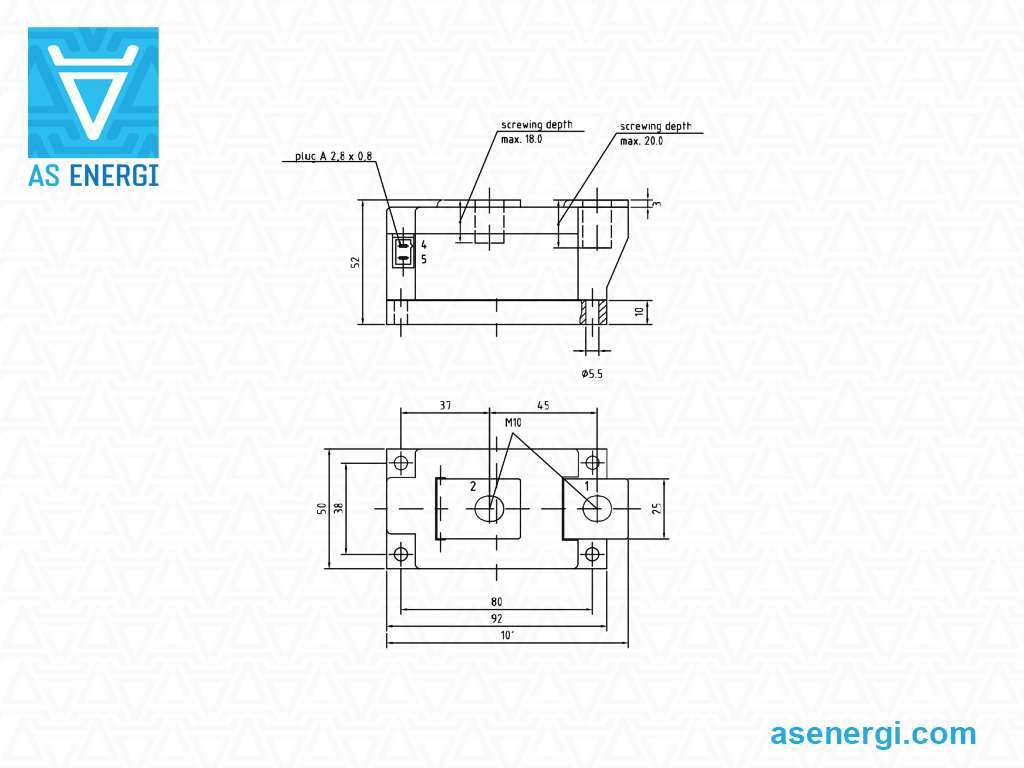

Розміри одинарного тиристорного модуля TZ240N34KOF та його аналога AMTZ240N34KOF:

Однопозиційний тиристорний модуль

Принципова схема однопозиційного тиристорного модуля TZ240N34KOF та його аналога AMTZ240N34KOF:

Топологія внутрішнього з'єднання однопозиційного тиристорного модуля
