Однопозиційний тиристорний модуль TZ430N22KOF (430А 2200В) Infineon аналог

Принципова схема однопозиційного модуля TZ430N22KOF

Номер артикулу Infineon	TZ430N22KOF
Середній струм, I_T(AV)M	430А
Напруга, V_RRM	2200В
Корпус	TP50.1
Розміри L×B×H	101x50x52 мм
Даташит PDF
Аналог AS ENERGI^TM	AMTZ430N22KOF
Додати в кошик	на замовлення + –

Однопозиційний тиристорний модуль AMTZ430N22KOF AS ENERGI^TM є заміною, аналогом, альтернативою та еквівалентом тиристорного модуля TZ430N22KOF Infineon (Інфініон) Technologies. Модуль однопозиційний, представляє собою монолітну конструкцію з одного напівпровідникового елементу, тип тиристор. Середній прямий струм I_TAV – 430 ампер, повторювана пікова зворотна напруга V_RRM – 2200В.

Тиристорні модулі характеризуються високою електричною і тепловою циклічністю, що означає високу надійність і тривалий термін служби в інтенсивних режимах експлуатації. Тиристорні модулі розміщені в стандартному корпусі, що дозволяє легко інтегрувати пристрій в існуюче обладнання.

Однотиристорні модулі застосовуються в різному силовому обладнанні - силові та контрольні блоки, регулятори потужності, регулятори змінного струму, керування двигунами постійного струму, пристрої плавного пуску двигунів змінного струму, перетворювачі, контролери доменних печей або хімічних процесів, зварювальне обладнання, а також в якості випрямлячів для перетворювачів змінного струму.

Наші модулі пропонуються в декількох топологіях з двома та одним пристроєм для майже всіх застосувань фазового керування або випрямлячів.

Технічні характеристики та параметри одинарного тиристорного модуля TZ430N, TZ430N22KOF та заміни, аналога AMTZ430N22KOF, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.

Наша компанія надає гарантію роботи на тиристорні модулі 2 роки з моменту придбання. При постачанні тиристорних модулів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.

Остаточна ціна на тиристорні модулі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.

Загальні характеристики однотиристорного модуля TZ430N22KOF Infineon та його аналога:

Технічні характеристики одинарного тиристорного модуля		TZ430N22KOF
Максимально допустимий середній прямий струм (температура корпусу)	I_TAV	430 A
Повторювана імпульсна зворотна напруга; повторювана імпульсна напруга у закритому стані	V_RRM/V_DRM	2200 V
Ударний струм у відкритому стані	I_TSM	12000 А
Захисний показник	I²t	720 kA²·s
Порогова напруга тиристора у відкритому стані	V_T(TO)	0.95 V
Динамічний опір	r_T	0.45 mΩ
Максимально допустима температура переходу	T_{vj max}	125 ºC
Тепловий опір перехід-корпус	R_th(j-c)	0.065 K/W
Конструкція (виконання)	-	однопозиційний
Вага	W	900 g
Корпус Розміри, mm	L×B×H	TP50.1 101x50x52 mm
Аналог AS ENERGI^TM	тип	AMTZ430N22KOF
Даташит (інформаційний лист)	PDF

Розшифровка маркування однопозиційного тиристорного модуля AMTZ430N22KOF:

430

A	–	AS ENERGI^TM
M	–	Вид приладу: Модуль.
TZ	–	Топологія електричних ланцюгів: Один тиристор.
430	–	Середній струм у відкритому стані I_T(AV), ампер.
N	–	Загального призначення.
22	–	Клас за напругою V_RRM / 100.
K	–	Механічна конструкція: K – технологія притискного контакту S – технологія пайки
O	–	Час вимкнення tq: не нормується.
F	–	Клас по швидкості зростання напруги в закритому стані dv/dt: F = 1000 V/μs

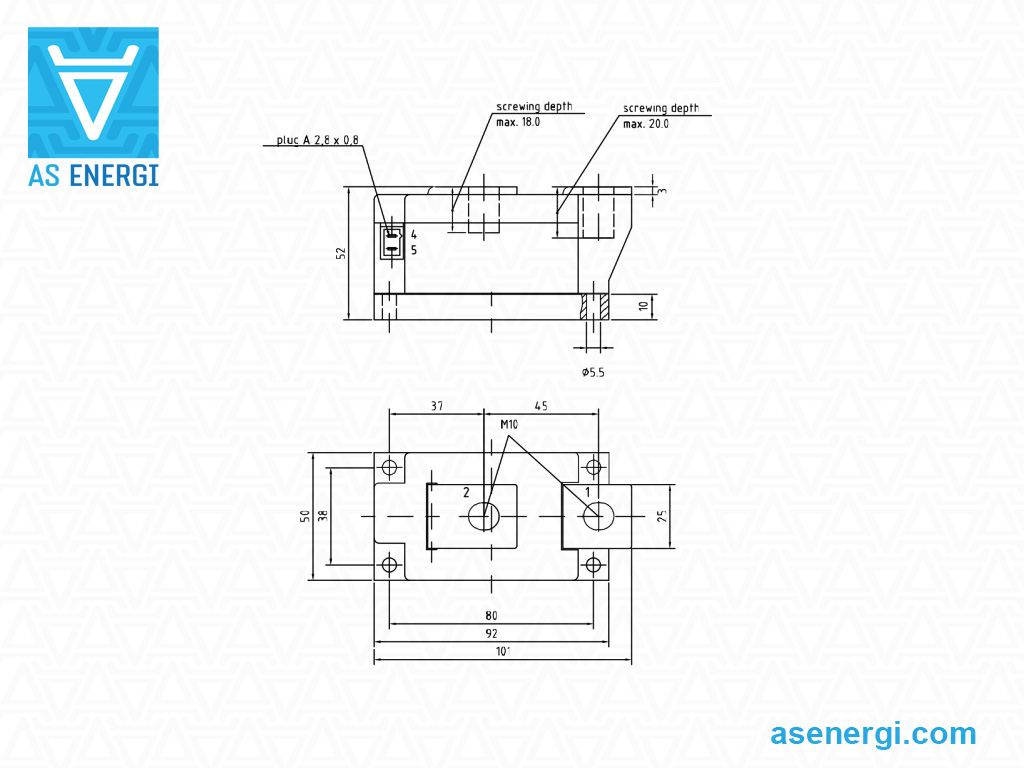

Розміри одинарного тиристорного модуля TZ430N22KOF та його аналога AMTZ430N22KOF:

Однопозиційний тиристорний модуль

Принципова схема однопозиційного тиристорного модуля TZ430N22KOF та його аналога AMTZ430N22KOF:

Топологія внутрішнього з'єднання однопозиційного тиристорного модуля
