Тиристорні модулі - огляд серій, специфікації, даташити (технічні специфікації)

  1. Що таке тиристорний модуль?
  2. Серії силових тиристорних модулів:
  3. Рекомендації щодо монтажу силових модулів

Що таке тиристорний модуль?

Тиристорні модулі - це, по суті, гібридні інтегральні пристрої, що містять зазвичай два або один напівпровідниковий елемент (силовий тиристор) в модульній конструкції.

Дивіться також статтю Тиристори фазового регулювання (PCT) - огляд серій

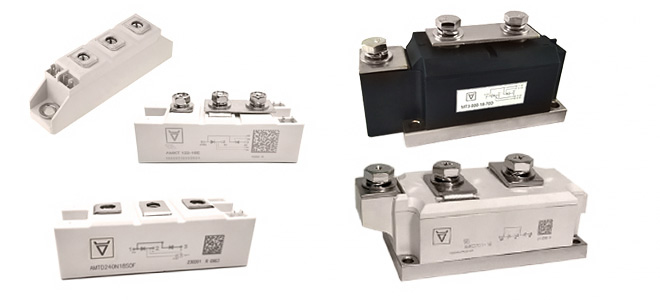

Модуль SCR

Основна функція тиристорного модуля полягає в управлінні електричною потужністю і струмом, виконуючи роль перемикача. Силові тиристорні модулі використовуються в ланцюгах постійного і змінного струму з навантаженням від 20А до 1250А і напругою до 6500В.

Силові тиристорні модулі виготовляються в стандартних промислових корпусах, що спрощує взаємозамінність модулів різних виробників і дозволяє легко інтегрувати пристрій в існуюче обладнання.

Потужні модулі представлені трьома різними конструкціями внутрішніх компонентів: паяна конструкція – контакт встановлюється за допомогою шарів припою; скріплена конструкція – з'єднання між верхнім електродом чіпа і DBC здійснюється за допомогою скріплюючих проводів; конструкція з притискним контактом – контакти механічно притиснені, збірка без припою.

У пристроях модульної конструкції внутрішні елементи електрично ізольовані від металевої основи, що дозволяє розміщувати кілька пристроїв на одному охолоджувачі і створювати компактні збірки.

Силові тиристорні модулі доступні в декількох топологіях – з двома або з одним напівпровідниковим елементом для майже всіх застосувань фазового регулювання або випрямлячів. Топологія внутрішніх з'єднань:

Напівміст Спільний катод Спільний анод Одинарний тиристор
Напівміст
(спільний анод-катод)		 Спільний катод Спільний анод Одинарний тиристор

Тиристорний модуль вмикається шляхом подачі імпульсного струму на струм затвора. Однак, оскільки це напівпровідниковий прилад замикаючого типу, тиристор вмикається лише тоді, коли постійний струм (струм утримання) досягає заданого рівня.

Для вимкнення в ланцюзі постійного струму струм затвора повинен бути зменшений нижче струму утримання або подана зворотна напруга за допомогою комутаційної схеми. У ланцюзі змінного струму імпульсний струм повинен подаватися на струм затвора, коли він позитивний, тому що струм затвора падає нижче струму утримання, і тиристор вимикається при зміні струму.

Тиристорні модулі застосовуються в різних силових установках - силові та контрольні блоки, стабілізатори потужності, регулятори змінного струму, інвертори, пускачі та керування двигунами, регулятори температури доменних печей або хімічних процесів, зварювальне обладнання, а також низьковольтні пристрої плавного пуску і джерела живлення загального призначення.

Дивіться також статті: Тиристори фазового регулювання (PCT), Швидкодіючі тиристори, Швидкодіючі тиристори - огляд серій.

З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:

[email protected]

І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!

Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.

Тиристорні модулі серії SKKT Semikron

Тиристорні модулі серії SKKT Semikron - це монолітна конструкція з подвійною топологією напівпровідникових тиристорів (тиристор-тиристор). Використовуються в ланцюгах постійного і змінного струму з навантаженням від 20А до 570А і зворотною імпульсною напругою до 2200В.

Тиристорні модулі SKKT розміщені в стандартному промисловому корпусі типу SEMIPACK. Електрична принципова схема модулів SKKT – напівмостова (спільний анод-катод).

Серія Тип ITAV/IFAV
(TC=85ºC)		 VRRM / VDRM ITSM
IFSM		 I2t VT(TO) rT tq Tvj max Rth(j-c) W Корпус,
Розміри
L×B×H		 Даташити
(технічні специф.)
A V A kA2·s V mΩ µs ºC ºC/W g mm PDF
SEMIPACK 1
SKKT 20 SKKT 20/08E 20 800-1600 280 0.39 1.00 16 80 125 1.30 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 20/12E
SKKT 20/14E
SKKT 20/16E
SKKT 20B SKKT 20B/08E 20 800-1600 280 0.39 1.00 16 80 125 1.30 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 20B/12E
SKKT 20B/14E
SKKT 20B/16E
SKKT 27 SKKT 27/08E 25 800-1600 480 1.15 0.90 12 80 125 0.95 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 27/12E
SKKT 27/14E
SKKT 27/16E
SKKT 27B SKKT 27B/08E 25 800-1600 480 1.15 0.90 12 80 125 0.95 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 27B/12E
SKKT 27B/14E
SKKT 27B/16E
SKKT 42 SKKT 42/08E 40 800-1800 850 3.6 1.00 4.5 80 125 0.69 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 42/12E
SKKT 42/14E
SKKT 42/16E
SKKT 42/18E
SKKT 42B SKKT 42B/08E 40 800-1800 850 3.6 1.00 4.5 80 125 0.69 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 42B/12E
SKKT 42B/14E
SKKT 42B/16E
SKKT 42B/18E
SKKT 57 SKKT 57/08E 50 800-1800 1250 8.0 0.90 3.5 80 125 0.60 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 57/12E
SKKT 57/14E
SKKT 57/16E
SKKT 57/18E
SKKT 57B SKKT 57B/08E 50 800-1800 1250 8.0 0.90 3.5 80 125 0.60 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 57B/12E
SKKT 57B/14E
SKKT 57B/16E
SKKT 57B/18E
SKKT 57 H4 SKKT 57/20E H4 50 2000-2200 1250 8.0 0.90 3.5 80 125 0.60 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 57/22E H4
SKKT 58 SKKT 58/16E 55 1600 1200 7.2 1.00 4.8 170 130 0.49 75 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 58B SKKT 58B/16E 55 1600 1200 7.2 1.00 4.8 170 130 0.49 75 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 72 SKKT 72/08E 70 800-1800 1450 10.5 0.90 3.5 80 125 0.37 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 72/12E
SKKT 72/14E
SKKT 72/16E
SKKT 72/18E
SKKT 72B SKKT 72B/08E 70 800-1800 1450 10.5 0.90 3.5 80 125 0.37 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 72B/12E
SKKT 72B/14E
SKKT 72B/16E
SKKT 72B/18E
SKKT 72 H4 SKKT 72/20E H4 70 2000-2200 1450 10.5 0.90 3.5 80 125 0.37 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 72/22E H4
SKKT 92 SKKT 92/08E 95 800-1800 1750 15 0.90 2.0 100 125 0.30 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 92/12E
SKKT 92/14E
SKKT 92/16E
SKKT 92/18E
SKKT 92B SKKT 92B/08E 95 800-1800 1750 15 0.90 2.0 100 125 0.30 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 92B/12E
SKKT 92B/14E
SKKT 92B/16E
SKKT 92B/18E
SKKT 106 SKKT 106/08E 106 800-1800 1900 18 0.90 2.0 100 130 0.30 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 106/12E
SKKT 106/14E
SKKT 106/16E
SKKT 106/18E
SKKT 106B SKKT 106B/08E 106 800-1800 1900 18 0.90 2.0 100 130 0.30 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 106B/12E
SKKT 106B/14E
SKKT 106B/16E
SKKT 106B/18E
SKKT 107 SKKT 107/16E 119 1600 1900 18 0.90 3.35 200 130 0.20 75 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 107B SKKT 107B/16E 119 1600 1900 18 0.90 3.35 200 130 0.20 75 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SEMIPACK 2
SKKT 122 SKKT 122/08E 129 800-1800 3200 51.2 0.85 2.0 120 125 0.21 165 SEMIPACK 2
94x34x30		 Даташити (технічні специфікації)
SKKT 122/12E
SKKT 122/14E
SKKT 122/16E
SKKT 122/18E
SKKT 132 SKKT 132/08E 137 800-1800 4000 80 1.00 1.6 150 125 0.19 165 SEMIPACK 2
94x34x30		 Даташити (технічні специфікації)
SKKT 132/12E
SKKT 132/14E
SKKT 132/16E
SKKT 132/18E
SKKT 132 H4 SKKT 132/20E H4 128 2000-2200 3800 72 1.10 2.0 150 125 0.18 175 SEMIPACK 2
94x34x30		 Даташити (технічні специфікації)
SKKT 132/22E H4
SKKT 162 SKKT 162/08E 156 800-1800 5000 125 0.85 1.5 150 125 0.18 165 SEMIPACK 2
94x34x30		 Даташити (технічні специфікації)
SKKT 162/12E
SKKT 162/14E
SKKT 162/16E
SKKT 162/18E
SKKT 162 H4 SKKT 162/20E H4 143 2000-2200 4800 115 0.95 2.0 150 125 0.17 175 SEMIPACK 2
94x34x30		 Даташити (технічні специфікації)
SKKT 162/22E H4
SKKT 172 SKKT 172/14E 175 1400-1800 5000 125 0.83 1.3 175 125 0.164 165 SEMIPACK 2
94x34x30		 Даташити (технічні специфікації)
SKKT 172/16E
SKKT 172/18E
SKKT 215 SKKT 215/16E 215 1600-1800 5700 162.5 0.85 1.2 150 125 0.125 165 SEMIPACK 2
94x34x30		 Даташити (технічні специфікації)
SKKT 215/18E Даташити (технічні специфікації)
SEMIPACK 3
SKKT 250 SKKT 250/08E 250 800-1800 8000 405 0.93 0.45 150 130 0.15 600 SEMIPACK 3
115x50x52		 Даташити (технічні специфікації)
SKKT 250/12E
SKKT 250/14E
SKKT 250/16E
SKKT 250/18E
SKKT 273 SKKT 273/12E 273 1200-1800 8000 320 0.90 0.92 150 130 0.108 410 SEMIPACK 3
115x50x52		 Даташити (технічні специфікації)
SKKT 273/16E
SKKT 273/18E
SKKT 280 H4 SKKT 280/20E H4 252 2000-2200 7500 281 0.90 0.75 150 125 0.116 600 SEMIPACK 3
115x50x52		 Даташити (технічні специфікації)
SKKT 280/22E H4 Даташити (технічні специфікації)
SKKT 323 SKKT 323/12E 320 1200-1800 8200 336 0.81 0.85 150 130 0.095 410 SEMIPACK 3
115x50x52		 Даташити (технічні специфікації)
SKKT 323/16E Даташити (технічні специфікації)
SKKT 323/18E Даташити (технічні специфікації)
SKKT 330 SKKT 330/08E 305 800-1800 8000 320 0.80 0.60 150 130 0.116 600 SEMIPACK 3
115x50x52		 Даташити (технічні специфікації)
SKKT 330/12E
SKKT 330/16E
SKKT 330/18E
SEMIPACK 5
SKKT 460 SKKT 460/16E 460 1600-2200 15500 1200 0.88 0.45 200 130 0.074 1400 SEMIPACK 5
150x60x52		 Даташити (технічні специфікації)
SKKT 460/22E H4
SKKT 570 SKKT 570/12E 570 1200-1800 15500 1200 0.78 0.32 200 135 0.072 1400 SEMIPACK 5
150x60x52		 Даташити (технічні специфікації)
SKKT 570/16E Даташити (технічні специфікації)
SKKT 570/18E Даташити (технічні специфікації)

Інші серії тиристорних модулів SKKT, загальні характеристики

Серія Тип ITAV/IFAV
(TCASE)		 VRRM / VDRM ITSM
IFSM		 I2t VT(TO) rT tq Tvj max Rth(j-c) W Корпус,
Розміри
L×B×H		 Даташити
(технічні специф.)
A V A kA2·s V mΩ µs ºC ºC/W g mm PDF
SEMIPACK 1
SKKT 19 SKKT 19/06D 18 (85ºC)
25 (60ºC)		 600-1600 280 0.39 1.00 16 80 125 1.30 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 19/08D
SKKT 19/12E
SKKT 19/14E
SKKT 19/16E
SKKT 26 SKKT 26/06D 25 (85ºC)
32 (68ºC)		 600-1800 480 1.15 0.90 12 80 125 0.95 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 26/08D
SKKT 26/12E
SKKT 26/14E
SKKT 26/16E
SKKT 26/18E
SKKT 41 SKKT 41/06D 40 (85ºC)
48 (74ºC)		 600-2200 850 3.6 1.0 4.5 80 125 0.69 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 41/08D
SKKT 41/12E
SKKT 41/14E
SKKT 41/16E
SKKT 41/18E
SKKT 41/20E
SKKT 41/22E
SKKT 56 SKKT 56/06D 55 (80ºC)
60 (74ºC)		 600-2200 1250 8.0 0.9 3.5 80 125 0.60 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 56/08D
SKKT 56/12E
SKKT 56/14E
SKKT 56/16E
SKKT 56/18E
SKKT 56/20E
SKKT 56/22E
SKKT 71 SKKT 71/06D 70 (85ºC)
80 (78ºC)		 600-1800 1450 10.5 0.9 3.5 80 125 0.37 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 71/08D
SKKT 71/12E
SKKT 71/14E
SKKT 71/16E
SKKT 71/18E
SKKT 91 SKKT 91/06D 95 (85ºC) 600-1800 1750 15 0.9 2.0 100 125 0.30 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 91/08D
SKKT 91/12E
SKKT 91/14E
SKKT 91/16E
SKKT 91/18E
SKKT 105 SKKT 105/06D 106 (85ºC)
115 (80ºC)		 600-1800 1900 18 0.9 2.0 100 130 0.30 95 SEMIPACK 1
93x20x30		 Даташити (технічні специфікації)
SKKT 105/08D
SKKT 105/12E
SKKT 105/14E
SKKT 105/16E
SKKT 105/18E
SEMIPACK 3
SKKT 131 SKKT 131/08D 130 (92ºC)
150 (85ºC)		 800-2200 4000 80 1.0 1.4 150 130 0.20 820 SEMIPACK 3
115x50x52		 Даташити (технічні специфікації)
SKKT 131/12E
SKKT 131/14E
SKKT 131/16E
SKKT 131/18E
SKKT 131/20E
SKKT 131/22E
SKKT 161 SKKT 161/08D 160 (85ºC)
172 (81ºC)		 800-1800 5000 125 1.0 1.0 150 130 0.20 820 SEMIPACK 3
115x50x52		 Даташити (технічні специфікації)
SKKT 161/12E
SKKT 161/14E
SKKT 161/16E
SKKT 161/18E
SKKT 210 SKKT 210/08D 210 (90ºC)
220 (88ºC)		 800-2200 7500 281 0.95 0.6 150 130 0.15 940 SEMIPACK 3
115x50x52		 Даташити (технічні специфікації)
SKKT 210/12E
SKKT 210/14E
SKKT 210/16E
SKKT 210/18E
SKKT 210/20E
SKKT 210/22E
SKKT 213 SKKT 213/08D 213 (90ºC)
230 (85ºC)		 800-2200 7500 281 0.95 1.3 150 130 0.115 430 SEMIPACK 3
115x50x52		 Даташити (технічні специфікації)
SKKT 213/12E
SKKT 213/14E
SKKT 213/16E
SKKT 213/18E
SKKT 213/20E
SKKT 213/22E
SKKT 253 SKKT 253/08D 253 (85ºC) 800-1800 8000 320 0.85 1.1 150 130 0.115 430 SEMIPACK 3
115x50x52		 Даташити (технічні специфікації)
SKKT 253/12E
SKKT 253/14E
SKKT 253/16E
SKKT 253/18E
SEMIPACK 5
SKKT 430 SKKT 430/16E 430 (86ºC)
305 (100ºC)		 1600-2200 13000 845 0.95 0.35 200 125 0.068 1420 SEMIPACK 5
150x60x52		 Даташити (технічні специфікації)
SKKT 430/20E H4
SKKT 430/22E H4
SKKT 500 SKKT 500/08E 500 (89ºC)
390 (100ºC)		 800-1800 15000 1125 0.925 0.27 200 130 0.065 1420 SEMIPACK 5
150x60x52		 Даташити (технічні специфікації)
SKKT 500/12E
SKKT 500/14E
SKKT 500/16E
SKKT 500/18E

Тиристорні модулі серії AMKT AS ENERGITM

Тиристорні модулі серії AMKT AS ENERGITM є заміною, повним аналогом, альтернативою для тиристорних модулів SKKT Semikron. Використовуються в ланцюгах постійного і змінного струму з навантаженням до 570А і зворотною імпульсною напругою до 2200В.

Здвоєні тиристорні модулі АМКТ розміщені в корпусі промислового стандарту, що дозволяє легко інтегрувати пристрій в існуюче обладнання. Електрична схема модулів AMKT – напівміст (спільний анод-катод).

Серія Тип ITAV/IFAV
(TC=85ºC)		 VRRM / VDRM ITSM
IFSM		 I2t VT(TO) rT tq Tvj max Rth(j-c) W Корпус,
Розміри
L×B×H		 Даташити
(технічні специф.)
A V A kA2·s V mΩ µs ºC ºC/W g mm PDF
Package 1
AMKT 20 AMKT 20-08E 20 800-1600 280 0.39 1.00 16 80 125 1.30 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 20-12E
AMKT 20-14E
AMKT 20-16E
AMKT 20B AMKT 20B-08E 20 800-1600 280 0.39 1.00 16 80 125 1.30 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 20B-12E
AMKT 20B-14E
AMKT 20B-16E
AMKT 27 AMKT 27-08E 25 800-1600 480 1.15 0.90 12 80 125 0.95 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 27-12E
AMKT 27-14E
AMKT 27-16E
AMKT 27B AMKT 27B-08E 25 800-1600 480 1.15 0.90 12 80 125 0.95 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 27B-12E
AMKT 27B-14E
AMKT 27B-16E
AMKT 42 AMKT 42-08E 40 800-1800 850 3.6 1.00 4.5 80 125 0.69 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 42-12E
AMKT 42-14E
AMKT 42-16E
AMKT 42-18E
AMKT 42B AMKT 42B-08E 40 800-1800 850 3.6 1.00 4.5 80 125 0.69 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 42B-12E
AMKT 42B-14E
AMKT 42B-16E
AMKT 42B-18E
AMKT 57 AMKT 57-08E 50 800-1800 1250 8.0 0.90 3.5 80 125 0.60 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 57-12E
AMKT 57-14E
AMKT 57-16E
AMKT 57-18E
AMKT 57B AMKT 57B-08E 50 800-1800 1250 8.0 0.90 3.5 80 125 0.60 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 57B-12E
AMKT 57B-14E
AMKT 57B-16E
AMKT 57B-18E
AMKT 57 H4 AMKT 57-20E H4 50 2000-2200 1250 8.0 0.90 3.5 80 125 0.60 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 57-22E H4
AMKT 58 AMKT 58-16E 55 1600 1200 7.2 1.00 4.8 170 130 0.49 75 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 58B AMKT 58B-16E 55 1600 1200 7.2 1.00 4.8 170 130 0.49 75 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 72 AMKT 72-08E 70 800-1800 1450 10.5 0.90 3.5 80 125 0.37 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 72-12E
AMKT 72-14E
AMKT 72-16E
AMKT 72-18E
AMKT 72B AMKT 72B-08E 70 800-1800 1450 10.5 0.90 3.5 80 125 0.37 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 72B-12E
AMKT 72B-14E
AMKT 72B-16E
AMKT 72B-18E
AMKT 72 H4 AMKT 72-20E H4 70 2000-2200 1450 10.5 0.90 3.5 80 125 0.37 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 72-22E H4
AMKT 92 AMKT 92-08E 95 800-1800 1750 15 0.90 2.0 100 125 0.30 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 92-12E
AMKT 92-14E
AMKT 92-16E
AMKT 92-18E
AMKT 92B AMKT 92B-08E 95 800-1800 1750 15 0.90 2.0 100 125 0.30 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 92B-12E
AMKT 92B-14E
AMKT 92B-16E
AMKT 92B-18E
AMKT 106 AMKT 106-08E 106 800-1800 1900 18 0.90 2.0 100 130 0.30 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 106-12E
AMKT 106-14E
AMKT 106-16E
AMKT 106-18E
AMKT 106B AMKT 106B-08E 106 800-1800 1900 18 0.90 2.0 100 130 0.30 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 106B-12E
AMKT 106B-14E
AMKT 106B-16E
AMKT 106B-18E
AMKT 107 AMKT 107-16E 119 1600 1900 18 0.90 3.35 200 130 0.20 75 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 107B AMKT 107B-16E 119 1600 1900 18 0.90 3.35 200 130 0.20 75 Package 1
93x20x30		 Даташити (технічні специфікації)
Package 2
AMKT 122 AMKT 122-08E 129 800-1800 3200 51.2 0.85 2.0 120 125 0.21 165 Package 2
94x34x30		 Даташити (технічні специфікації)
AMKT 122-12E
AMKT 122-14E
AMKT 122-16E
AMKT 122-18E
AMKT 132 AMKT 132-08E 137 800-1800 4000 80 1.00 1.6 150 125 0.19 165 Package 2
94x34x30		 Даташити (технічні специфікації)
AMKT 132-12E
AMKT 132-14E
AMKT 132-16E
AMKT 132-18E
AMKT 132 H4 AMKT 132‑20E H4 128 2000-2200 3800 72 1.10 2.0 150 125 0.18 175 Package 2
94x34x30		 Даташити (технічні специфікації)
AMKT 132‑22E H4
AMKT 162 AMKT 162-08E 156 800-1800 5000 125 0.85 1.5 150 125 0.18 165 Package 2
94x34x30		 Даташити (технічні специфікації)
AMKT 162-12E
AMKT 162-14E
AMKT 162-16E
AMKT 162-18E
AMKT 162 H4 AMKT 162-20E H4 143 2000-2200 4800 115 0.95 2.0 150 125 0.17 175 Package 2
94x34x30		 Даташити (технічні специфікації)
AMKT 162-22E H4
AMKT 172 AMKT 172-14E 175 1400-1800 5000 125 0.83 1.3 175 125 0.164 165 Package 2
94x34x30		 Даташити (технічні специфікації)
AMKT 172-16E
AMKT 172-18E
AMKT 215 AMKT 215-16E 215 1600-1800 5700 162.5 0.85 1.2 150 125 0.125 165 Package 2
94x34x30		 Даташити (технічні специфікації)
AMKT 215-18E Даташити (технічні специфікації)
Package 3
AMKT 250 AMKT 250-08E 250 800-1800 8000 405 0.93 0.45 150 130 0.15 600 Package 3
115x50x52		 Даташити (технічні специфікації)
AMKT 250-12E
AMKT 250-14E
AMKT 250-16E
AMKT 250-18E
AMKT 273 AMKT 273-12E 273 1200-1800 8000 320 0.90 0.92 150 130 0.108 410 Package 3
115x50x52		 Даташити (технічні специфікації)
AMKT 273-16E
AMKT 273-18E
AMKT 280 H4 AMKT 280-20E H4 252 2000-2200 7500 281 0.90 0.75 150 125 0.116 600 Package 3
115x50x52		 Даташити (технічні специфікації)
AMKT 280-22E H4 Даташити (технічні специфікації)
AMKT 323 AMKT 323-12E 320 1200-1800 8200 336 0.81 0.85 150 130 0.095 410 Package 3
115x50x52		 Даташити (технічні специфікації)
AMKT 323-16E Даташити (технічні специфікації)
AMKT 323-18E Даташити (технічні специфікації)
AMKT 330 AMKT 330-08E 305 800-1800 8000 320 0.80 0.60 150 130 0.116 600 Package 3
115x50x52		 Даташити (технічні специфікації)
AMKT 330-12E
AMKT 330-16E
AMKT 330-18E
Package 5
AMKT 460 AMKT 460-16E 460 1600-2200 15500 1200 0.88 0.45 200 130 0.074 1400 Package 5
150x60x52		 Даташити (технічні специфікації)
AMKT 460-22E H4
AMKT 570 AMKT 570-12E 570 1200-1800 15500 1200 0.78 0.32 200 135 0.072 1400 Package 5
150x60x52		 Даташити (технічні специфікації)
AMKT 570-16E Даташити (технічні специфікації)
AMKT 570-18E Даташити (технічні специфікації)

Other series of Thyristor Modules AMKT, general specifications

Серія Тип ITAV/IFAV
(TCASE)		 VRRM / VDRM ITSM
IFSM		 I2t VT(TO) rT tq Tvj max Rth(j-c) W Корпус,
Розміри
L×B×H		 Даташити
(технічні специф.)
A V A kA2·s V mΩ µs ºC ºC/W g mm PDF
Package 1
AMKT 19 AMKT 19-06D 18 (85ºC)
25 (60ºC)		 600-1600 280 0.39 1.00 16 80 125 1.30 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 19-08D
AMKT 19-12E
AMKT 19-14E
AMKT 19-16E
AMKT 26 AMKT 26-06D 25 (85ºC)
32 (68ºC)		 600-1800 480 1.15 0.90 12 80 125 0.95 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 26-08D
AMKT 26-12E
AMKT 26-14E
AMKT 26-16E
AMKT 26-18E
AMKT 41 AMKT 41-06D 40 (85ºC)
48 (74ºC)		 600-2200 850 3.6 1.0 4.5 80 125 0.69 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 41-08D
AMKT 41-12E
AMKT 41-14E
AMKT 41-16E
AMKT 41-18E
AMKT 41-20E
AMKT 41-22E
AMKT 56 AMKT 56-06D 55 (80ºC)
60 (74ºC)		 600-2200 1250 8.0 0.9 3.5 80 125 0.60 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 56-08D
AMKT 56-12E
AMKT 56-14E
AMKT 56-16E
AMKT 56-18E
AMKT 56-20E
AMKT 56-22E
AMKT 71 AMKT 71-06D 70 (85ºC)
80 (78ºC)		 600-1800 1450 10.5 0.9 3.5 80 125 0.37 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 71-08D
AMKT 71-12E
AMKT 71-14E
AMKT 71-16E
AMKT 71-18E
AMKT 91 AMKT 91-06D 95 (85ºC) 600-1800 1750 15 0.9 2.0 100 125 0.30 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 91-08D
AMKT 91-12E
AMKT 91-14E
AMKT 91-16E
AMKT 91-18E
AMKT 105 AMKT 105-06D 106 (85ºC)
115 (80ºC)		 600-1800 1900 18 0.9 2.0 100 130 0.30 95 Package 1
93x20x30		 Даташити (технічні специфікації)
AMKT 105-08D
AMKT 105-12E
AMKT 105-14E
AMKT 105-16E
AMKT 105-18E
Package 3
AMKT 131 AMKT 131-08D 130 (92ºC)
150 (85ºC)		 800-2200 4000 80 1.0 1.4 150 130 0.20 820 Package 3
115x50x52		 Даташити (технічні специфікації)
AMKT 131-12E
AMKT 131-14E
AMKT 131-16E
AMKT 131-18E
AMKT 131-20E
AMKT 131-22E
AMKT 161 AMKT 161-08D 160 (85ºC)
172 (81ºC)		 800-1800 5000 125 1.0 1.0 150 130 0.20 820 Package 3
115x50x52		 Даташити (технічні специфікації)
AMKT 161-12E
AMKT 161-14E
AMKT 161-16E
AMKT 161-18E
AMKT 210 AMKT 210-08D 210 (90ºC)
220 (88ºC)		 800-2200 7500 281 0.95 0.6 150 130 0.15 940 Package 3
115x50x52		 Даташити (технічні специфікації)
AMKT 210-12E
AMKT 210-14E
AMKT 210-16E
AMKT 210-18E
AMKT 210-20E
AMKT 210-22E
AMKT 213 AMKT 213-08D 213 (90ºC)
230 (85ºC)		 800-2200 7500 281 0.95 1.3 150 130 0.115 430 Package 3
115x50x52		 Даташити (технічні специфікації)
AMKT 213-12E
AMKT 213-14E
AMKT 213-16E
AMKT 213-18E
AMKT 213-20E
AMKT 213-22E
AMKT 253 AMKT 253-08D 253 (85ºC) 800-1800 8000 320 0.85 1.1 150 130 0.115 430 Package 3
115x50x52		 Даташити (технічні специфікації)
AMKT 253-12E
AMKT 253-14E
AMKT 253-16E
AMKT 253-18E
Package 5
AMKT 430 AMKT 430-16E 430 (86ºC)
305 (100ºC)		 1600-2200 13000 845 0.95 0.35 200 125 0.068 1420 Package 5
150x60x52		 Даташити (технічні специфікації)
AMKT 430-20E H4
AMKT 430-22E H4
AMKT 500 AMKT 500-08E 500 (89ºC)
390 (100ºC)		 800-1800 15000 1125 0.925 0.27 200 130 0.065 1420 Package 5
150x60x52		 Даташити (технічні специфікації)
AMKT 500-12E
AMKT 500-14E
AMKT 500-16E
AMKT 500-18E

Тиристорні модулі серії MT3, MT4, MT5 AS ENERGITM

Тиристорні модулі серії MT3, MT4, MT5 AS ENERGITM являють собою монолітну конструкцію з двома напівпровідниковими тиристорами (тип тиристор-тиристор). Модулі використовуються в ланцюгах постійного і змінного струму з навантаженням від 115А до 1250А і зворотною імпульсною напругою до 6500В.

Двопозиційні модулі мають різні схеми ввімкнення: MT3 – напівмостовий (спільний анод-катод); MT4 – спільний катодний контур; MT5 – спільний анодний ланцюг.

Висока енерго-термоциклічна стійкість і надійна робота низькочастотних тиристорних модулів МТ3, МТ4, МТ5 при комутації великих струмів досягається завдяки їх конструктивним особливостям і стабільним параметрам гальванічної розв'язки.

Фото Тип ITAV
(TC=85ºC)		 VRRM / VDRM Схема підключення Корпус Розміри, мм PDF
Тиристорний модуль MT3-115 MT3-115 115A 3000 - 3600V Connection diagram of thyristor module MT3-115 F 94x34x30 PDF
Тиристорний модуль MT4-115 MT4-115 115A 3000 - 3600V Connection diagram of thyristor module MT4-115 F 94x34x30 PDF
Тиристорний модуль MT3-125 MT3-125 125A 2400 - 2800V Connection diagram of thyristor module MT3-125 F 94x34x30 PDF
Тиристорний модуль MT4-125 MT4-125 125A 2400 - 2800V Connection diagram of thyristor module MT4-125 F 94x34x30 PDF
Тиристорний модуль MT3-130 MT3-130 130A 2400 - 2800V Connection diagram of thyristor module MT3-130 F 94x34x30 PDF
Тиристорний модуль MT4-130 MT4-130 130A 2400 - 2800V Connection diagram of thyristor module MT4-130 F 94x34x30 PDF
Тиристорний модуль MT3-160 MT3-160 160A 2000 - 2200V Connection diagram of thyristor module MT3-160 F 94x34x30 PDF
Тиристорний модуль MT3-160 MT3-160 160A 3000 - 3600V Connection diagram of thyristor module MT3-160 C1 92x52x50 PDF
Тиристорний модуль MT4-160 MT4-160 160A 2000 - 2200V Connection diagram of thyristor module MT4-160 F 94x34x30 PDF
Тиристорний модуль MT4-160 MT4-160 160A 3000 - 3600V Connection diagram of thyristor module MT4-160 C1 92x52x50 PDF
Тиристорний модуль MT5-160 MT5-160 160A 3000 - 3600V Connection diagram of thyristor module MT5-160 C1 92x52x50 PDF
Тиристорний модуль MT3-165 MT3-165 165A 2000 - 2200V Connection diagram of thyristor module MT3-165 F 94x34x30 PDF
Тиристорний модуль MT4-165 MT4-165 165A 2000 - 2200V Connection diagram of thyristor module MT4-165 F 94x34x30 PDF
Тиристорний модуль MT3-200 MT3-200 200A 1000 - 1800V Connection diagram of thyristor module MT3-200 F 94x34x30 PDF
Тиристорний модуль MT3-200 MT3-200 200A 2600 - 2800V Connection diagram of thyristor module MT3-200 C1 92x52x50 PDF
Тиристорний модуль MT4-200 MT4-200 200A 1000 - 1800V Connection diagram of thyristor module MT4-200 F 94x34x30 PDF
Тиристорний модуль MT4-200 MT4-200 200A 2600 - 2800V Connection diagram of thyristor module MT4-200 C1 92x52x50 PDF
Тиристорний модуль MT5-200 MT5-200 200A 2600 - 2800V Connection diagram of thyristor module MT5-200 C1 92x52x50 PDF
Тиристорний модуль MT3-201 MT3-201 201A 1000 - 1800V Connection diagram of thyristor module MT3-201 F 94x34x30 PDF
Тиристорний модуль MT4-201 MT4-201 201A 1000 - 1800V Connection diagram of thyristor module MT4-201 F 94x34x30 PDF
Тиристорний модуль MT5-201 MT5-201 201A 1000 - 1800V Connection diagram of thyristor module MT5-201 F 94x34x30 PDF
Тиристорний модуль MT3-240 MT3-240 240A 4600 - 6500 Connection diagram of thyristor module MT3-240 A2 124x60x52 PDF
Тиристорний модуль MT4-240 MT4-240 240A 4600 - 6500V Connection diagram of thyristor module MT4-240 A2 124x60x52 PDF
Тиристорний модуль MT5-240 MT5-240 240A 4600 - 6500V Connection diagram of thyristor module MT5-240 A2 124x60x52 PDF
Тиристорний модуль MT3-250 MT3-250 250A 2000 - 2400V Connection diagram of thyristor module MT3-250 C1 92x52x50 PDF
Тиристорний модуль MT3-250 MT3-250 250A 3800 - 4400V Connection diagram of thyristor module MT3-250 A2 124x60x52 PDF
Тиристорний модуль MT4-250 MT4-250 250A 2000 - 2400V Connection diagram of thyristor module MT4-250 C1 92x52x50 PDF
Тиристорний модуль MT4-250 MT4-250 250A 3800 - 4400V Connection diagram of thyristor module MT4-250 A2 124x60x52 PDF
Тиристорний модуль MT5-250 MT5-250 250A 2000 - 2400V Connection diagram of thyristor module MT5-250 C1 92x52x50 PDF
Тиристорний модуль MT5-250 MT5-250 250A 3800 - 4400V Connection diagram of thyristor module MT5-250 A2 124x60x52 PDF
Тиристорний модуль MT3-260 MT3-260 260A 3800 - 4400V Connection diagram of thyristor module MT3-260 A2 124x60x52 PDF
Тиристорний модуль MT4-260 MT4-260 260A 3800 - 4400V Connection diagram of thyristor module MT4-260 A2 124x60x52 PDF
Тиристорний модуль MT5-260 MT5-260 260A 3800 - 4400V Connection diagram of thyristor module MT5-260 A2 124x60x52 PDF
Тиристорний модуль MT3-320 MT3-320 320A 1000 - 1800V Connection diagram of thyristor module MT3-320 C1 92x52x50 PDF
Тиристорний модуль MT3-320 MT3-320 320A 3000 - 3600V Connection diagram of thyristor module MT3-320 A2 124x60x52 PDF
Тиристорний модуль MT4-320 MT4-320 320A 1000 - 1800V Connection diagram of thyristor module MT4-320 C1 92x52x50 PDF
Тиристорний модуль MT4-320 MT4-320 320A 3000 - 3600V Connection diagram of thyristor module MT4-320 A2 124x60x52 PDF
Тиристорний модуль MT5-320 MT5-320 320A 1000 - 1800V Connection diagram of thyristor module MT5-320 C1 92x52x50 PDF
Тиристорний модуль MT5-320 MT5-320 320A 3000 - 3600V Connection diagram of thyristor module MT5-320 A2 124x60x52 PDF
Тиристорний модуль MT3-400 MT3-400 400A 2000 - 2800V Connection diagram of thyristor module MT3-400 A2 124x60x52 PDF
Тиристорний модуль MT3-400 MT3-400 400A 3800 - 4400V Connection diagram of thyristor module MT3-400 D 150x77x84 PDF
Тиристорний модуль MT4-400 MT4-400 400A 2000 - 2800V Connection diagram of thyristor module MT4-400 A2 124x60x52 PDF
Тиристорний модуль MT4-400 MT4-400 400A 3800 - 4400V Connection diagram of thyristor module MT4-400 D 150x77x84 PDF
Тиристорний модуль MT5-400 MT5-400 400A 2000 - 2800V Connection diagram of thyristor module MT5-400 A2 124x60x52 PDF
Тиристорний модуль MT5-400 MT5-400 400A 3800 - 4400V Connection diagram of thyristor module MT5-400 D 150x77x84 PDF
Тиристорний модуль MT3-430 MT3-430 430A 2000 - 2400V Connection diagram of thyristor module MT3-430 A2 124x60x52 PDF
Тиристорний модуль MT4-430 MT4-430 430A 2000 - 2400V Connection diagram of thyristor module MT4-430 A2 124x60x52 PDF
Тиристорний модуль MT5-430 MT5-430 430A 2000 - 2400V Connection diagram of thyristor module MT5-430 A2 124x60x52 PDF
Тиристорний модуль MT3-500 MT3-500 500A 1400 - 1800V Connection diagram of thyristor module MT3-500 A2 124x60x52 PDF
Тиристорний модуль MT3-500 MT3-500 500A 3000 - 3600V Connection diagram of thyristor module MT3-500 D 150x77x84 PDF
Тиристорний модуль MT4-500 MT4-500 500A 1400 - 1800V Connection diagram of thyristor module MT4-500 A2 124x60x52 PDF
Тиристорний модуль MT4-500 MT4-500 500A 3000 - 3600V Connection diagram of thyristor module MT4-500 D 150x77x84 PDF
Тиристорний модуль MT5-500 MT5-500 500A 1400 - 1800V Connection diagram of thyristor module MT5-500 A2 124x60x52 PDF
Тиристорний модуль MT5-500 MT5-500 500A 3000 - 3600V Connection diagram of thyristor module MT5-500 D 150x77x84 PDF
Тиристорний модуль MT3-540 MT3-540 540A 1400 - 1800V Connection diagram of thyristor module MT3-540 A2 124x60x52 PDF
Тиристорний модуль MT4-540 MT4-540 540A 1400 - 1800V Connection diagram of thyristor module MT4-540 A2 124x60x52 PDF
Тиристорний модуль MT5-540 MT5-540 540A 1400 - 1800V Connection diagram of thyristor module MT5-540 A2 124x60x52 PDF
Тиристорний модуль MT3-595 MT3-595 595A 1400 - 1800V Connection diagram of thyristor module MT3-595 A2 124x60x52 PDF
Тиристорний модуль MT4-595 MT4-595 595A 1400 - 1800V Connection diagram of thyristor module MT4-595 A2 124x60x52 PDF
Тиристорний модуль MT5-595 MT5-595 595A 1400 - 1800V Connection diagram of thyristor module MT5-595 A2 124x60x52 PDF
Тиристорний модуль MT3-630 MT3-630 630A 1000 - 1200V Connection diagram of thyristor module MT3-630 A2 124x60x52 PDF
Тиристорний модуль MT3-630 MT3-630 630A 2600 - 2800V Connection diagram of thyristor module MT3-630 D 150x77x84 PDF
Тиристорний модуль MT4-630 MT4-630 630A 1000 - 1200V Connection diagram of thyristor module MT4-630 A2 124x60x52 PDF
Тиристорний модуль MT4-630 MT4-630 630A 2600 - 2800V Connection diagram of thyristor module MT4-630 D 150x77x84 PDF
Тиристорний модуль MT5-630 MT5-630 630A 1000 - 1200V Connection diagram of thyristor module MT5-630 A2 124x60x52 PDF
Тиристорний модуль MT5-630 MT5-630 630A 2600 - 2800V Connection diagram of thyristor module MT5-630 D 150x77x84 PDF
Тиристорний модуль MT3-650 MT3-650 650A 1000 - 1200V Connection diagram of thyristor module MT3-650 A2 124x60x52 PDF
Тиристорний модуль MT4-650 MT4-650 650A 1000 - 1200V Connection diagram of thyristor module MT4-650 A2 124x60x52 PDF
Тиристорний модуль MT5-650 MT5-650 650A 1000 - 1200V Connection diagram of thyristor module MT5-650 A2 124x60x52 PDF
Тиристорний модуль MT3-700 MT3-700 700A 1400 - 1800V Connection diagram of thyristor module MT3-700 A2 124x60x52 PDF
Тиристорний модуль MT4-700 MT4-700 700A 1400 - 1800V Connection diagram of thyristor module MT4-700 A2 124x60x52 PDF
Тиристорний модуль MT5-700 MT5-700 700A 1400 - 1800V Connection diagram of thyristor module MT5-700 A2 124x60x52 PDF
Тиристорний модуль MT3-740 MT3-740 740A 2000 - 2400V Connection diagram of thyristor module MT3-740 D 150x77x84 PDF
Тиристорний модуль MT4-740 MT4-740 740A 2000 - 2400V Connection diagram of thyristor module MT4-740 D 150x77x84 PDF
Тиристорний модуль MT5-740 MT5-740 740A 2000 - 2400V Connection diagram of thyristor module MT5-740 D 150x77x84 PDF
Тиристорний модуль MT3-800 MT3-800 800A 1400 - 1800V Connection diagram of thyristor module MT3-800 D 150x77x84 PDF
Тиристорний модуль MT4-800 MT4-800 800A 1400 - 1800V Connection diagram of thyristor module MT4-800 D 150x77x84 PDF
Тиристорний модуль MT5-800 MT5-800 800A 1400 - 1800V Connection diagram of thyristor module MT5-800 D 150x77x84 PDF
Тиристорний модуль MT3-1000 MT3-1000 1000A 1000 - 1200V Connection diagram of thyristor module MT3-1000 D 150x77x84 PDF
Тиристорний модуль MT4-1000 MT4-1000 1000A 1000 - 1200V Connection diagram of thyristor module MT4-1000 D 150x77x84 PDF
Тиристорний модуль MT5-1000 MT5-1000 1000A 1000 - 1200V Connection diagram of thyristor module MT5-1000 D 150x77x84 PDF
Тиристорний модуль MT3-1250 MT3-1250 1250A 100 - 800V Connection diagram of thyristor module MT3-1250 D 150x77x84 PDF
Тиристорний модуль MT4-1250 MT4-1250 1250A 100 - 800V Connection diagram of thyristor module MT4-1250 D 150x77x84 PDF
Тиристорний модуль MT5-1250 MT5-1250 1250A 100 - 800V Connection diagram of thyristor module MT5-1250 D 150x77x84 PDF

Тиристорні модулі серії MTC AS ENERGITM

Тиристорні модулі серії MTC, MTK, MTA AS ENERGITM виконані в корпусі промислового стандарту з подвійною топологією напівпровідників (два перемикачі): тиристор-тиристор. Використовуються в ланцюгах постійного і змінного струму з навантаженням до 1200А і зворотною імпульсною напругою до 3600В. Тиристорні модулі характеризуються високою електричною і тепловою циклічністю, що означає високу надійність і тривалий термін служби в інтенсивних режимах експлуатації.

Тиристорні модулі мають різні схеми ввімкнення (електричні схеми): МТC – напівмостовий (спільний анод-катод); МТK – спільний катод; МТA – спільний анод.

Також в лінійці тиристорних модулів є модулі з водяним охолодженням – позначені символом W.

Серія IT(AV)
(TC)		 VDRM
VRRM		 ITSM I2t dv/dt di/dt IDRM
IRRM		 VTM/
ITM		 VT(TO) rT Rth(j-c) W Креслення
Розміри		 Даташити
(технічні специф.)
A (°C) V kA kA2·s V/µs A/µs mA V/A V mΩ °C/W g PDF
MTC26 26 (85) 600-1800 0.65 2.1 800 50 8 1.69/80 0.85 9.68 0.950 115 92x20x30 PDF
MTC26 26 (85) 1900-2500 0.65 2.1 800 50 10 1.82/80 0.85 9.68 0.95 115 92x20x30 PDF
MTC40 40 (85) 600-1800 1.15 6.6 800 50 8 1.60/120 0.85 5.57 0.650 115 92x20x30 PDF
MTC40 40 (85) 1900-2500 1.15 6.6 800 50 10 1.85/120 0.85 5.57 0.65 115 92x20x30 PDF
MTC55 55 (85) 600-1800 1.50 11.3 800 50 8 1.50/170 0.85 3.47 0.530 115 92x20x30 PDF
MTC55 55 (85) 1900-2500 1.50 11.3 800 50 10 1.96/170 0.85 4.80 0.49 115 92x20x30 PDF
MTC70 70 (85) 600-1800 1.70 14.5 800 50 10 1.48/210 0.80 2.64 0.410 115 92x20x30 PDF
MTC70 70 (85) 1900-2500 1.70 14.5 800 50 12 1.93/210 0.85 3.50 0.39 115 92x20x30 PDF
MTC90 90 (85) 600-1800 2.25 25 800 50 10 1.70/270 0.80 3.01 0.28 160 94x25x35 PDF
MTC90 90 (85) 1900-2500 2.25 25 800 100 12 2.12/270 0.85 3.26 0.28 160 94x25x35 PDF
MTC110 110 (85) 600-1800 2.8 39 800 100 12 1.69/330 0.80 2.29 0.250 160 94x25x35 PDF
MTC110 110 (85) 1900-2500 2.8 39 800 100 15 1.95/330 0.85 2.25 0.25 160 94x25x35 PDF
MTC110 110 (85) 2600-3600 2.80 39 800 100 18 2.68/330 1.15 2.88 0.19 320 94x36x30 PDF
MTC135 135 (85) 600-1800 3.6 65 800 100 15 1.75/410 0.80 2.85 0.200 320 94x36x30 PDF
MTC135 135 (85) 1900-2500 3.6 65 800 100 25 1.96/410 0.85 1.91 0.20 320 94x36x30 PDF
MTC135 135 (85) 2600-3600 3.60 65 800 100 25 2.35/410 0.94 2.40 0.17 320 94x36x30 PDF
MTC160 160 (85) 600-1800 6.0 180 800 100 15 1.70.480 0.80 1.69 0.170 320 94x36x30 PDF
MTC160 160 (85) 1900-2500 6.0 180 800 100 25 1.90/480 0.85 1.53 0.17 320 94x36x30 PDF
MTC182 182 (85) 600-1800 7.0 245 800 100 20 1.62/550 0.80 1.26 0.160 320 94x36x30 PDF
MTC182 182 (85) 1900-2500 7.0 245 800 100 25 1.84/550 0.85 1.21 0.16 320 94x36x30 PDF
MTC200 200 (85) 600-1800 8.0 320 800 100 25 1.65/600 0.80 1.27 0.140 860 92x50x50 PDF
MTC200 200 (85) 1900-2500 8.0 320 800 100 35 1.90/600 0.85 1.14 0.14 860 92x50x50 PDF
MTC200 200 (85) 2600-3600 8.0 320 800 100 35 2.55/600 0.96 1.30 0.12 860 92x50x50 PDF
MTC250 250 (85) 600-1800 9.0 405 800 100 25 1.57/750 0.80 0.85 0.120 860 92x50x50 PDF
MTC250 250 (85) 1900-2500 9.0 405 800 100 35 1.73/750 0.80 0.85 0.120 860 92x50x50 PDF
MTC250 250 (85) 2600-3600 9.0 405 800 100 35 2.63/750 0.91 0.90 0.11 860 92x50x50 PDF
MTC285 285 (85) 600-1800 9.1 414 800 100 25 1.45/750 0.80 0.53 0.12 860 92x50x50 PDF
MTC300 300 (85) 600-1800 9.2 423 800 100 35 1.58/900 0.80 0.72 0.10 1350 108x62x52 PDF
MTC300 300 (85) 1900-2500 9.2 423 800 100 45 1.68/900 0.85 0.65 0.10 1350 108x62x52 PDF
MTC300 300 (85) 2600-3600 9.2 423 800 100 50 2.45/900 0.93 1.0 008 1350 108x62x52 PDF
MTC350 350 (85) 600-1800 11.0 605 800 100 35 1.45/1050 0.95 0.36 0.090 1350 108x62x52 PDF
MTC350 350 (85) 1900-2500 11 605 800 100 45 1.89/1050 0.84 0.50 0.09 1350 108x62x52 PDF
MTC400 400 (85) 600-1800 12.5 781 800 100 35 1.52/1200 0.80 0.49 0.080 2040 124x66x64 PDF
MTC400 400 (85) 1900-2500 12.5 781 800 100 45 1.94/1200 0.83 0.42 0.08 1350 108x62x52 PDF
MTC400 400 (85) 2600-3600 12.5 781 800 100 50 2.35/1200 0.98 0.88 0.054 2300 135x76x62 PDF
MTC400-W 400 (55) 600-1800 12.5 781 800 100 35 1.90/1200 0.8 0.8 0.11 1300 92x50x57 PDF
MTC400-W 400 (55) 1900-2500 12.5 781 800 100 45 2.18/1200 0.82 0.79 0.11 1300 92x50x57 PDF
MTC400-W 400 (55) 2600-3600 12.5 781 800 100 50 2.85/1200 1.12 1.25 0.073 1820 108x62x58 PDF
MTC500 500 (85) 600-1800 14.5 1051 800 100 35 1.44/1500 0.80 0.34 0.065 2040 124x66x64 PDF
MTC500 500 (85) 1900-2500 14.5 1051 800 100 45 1.92/1500 0.85 0.39 0.06 2300 135x76x62 PDF
MTC500-W 500 (55) 600-1800 14.5 1051 800 100 35 1.90/1500 0.80 0.64 0.087 1820 108x62x58 PDF
MTC500-W 500 (55) 1900-2500 14.5 1051 800 100 45 2.15/1500 0.87 0.78 0.073 1820 108x62x58 PDF
MTC500-W 500 (55) 2600-3600 14.5 1051 800 100 50 2.95/1500 1.09 1.19 0.054 2600 135x76x68 PDF
MTC570 570 (85) 600-1800 15 1125 800 100 35 1.45/1600 0.80 0.20 0.065 1300 124x60x51 PDF
MTC600 600 (85) 600-1800 16 1280 800 100 45 1.45/1800 0.80 0.28 0.054 2300 135x76x62 PDF
MTC600 600 (85) 1900-2500 16 1280 800 100 50 1.80/1800 0.88 0.24 0.054 2300 135x76x62 PDF
MTC600-W 600 (55) 600-1800 16 1280 800 100 45 1.90/1800 0.80 0.53 0.073 1820 108x62x58 PDF
MTC600-W 600 (55) 1900-2500 16 1280 800 100 50 2.15/1800 0.89 0.83 0.054 2600 135x76x68 PDF
MTC600-W 600 (55) 2600-3600 16 1280 800 100 55 2.95/1800 1.02 0.95 0.048 2600 135x76x68 PDF
MTC800 800 (85) 600-1800 22 2420 800 100 45 1.86/2400 0.80 0.20 0.042 3500 150x76x78 PDF
MTC800-W 800 (55) 600-1800 22 2420 800 100 45 1.95/1800 0.80 0.42 0.054 2600 135x76x68 PDF
MTC800-W 800 (55) 1900-2500 22 2420 800 100 50 2.35/1800 0.88 0.47 0.048 2600 135x76x68 PDF
MTC1000 1000 (85) 600-1800 28 3920 800 100 55 1.96/3000 0.80 0.15 0.034 3800 150x77x83 PDF
MTC1000-W 1000 (55) 600-1800 28 3920 800 100 55 1.95/3000 0.81 0.21 0.052 3600 150x76x78 PDF
MTC1200 1200 (85) 600-1800 34 5780 800 100 55 1.76/3000 0.80 0.09 0.031 3800 150x77x83 PDF

MTC...W – модулі водяного охолодження

Тиристорні модулі серії MTK AS ENERGITM

Тиристорні модулі серії MTK AS ENERGITM використовуються в колах постійного і змінного струму з навантаженнями до 1200А і зворотними імпульсними напругами до 3600В. Електрична принципова схема модулів MTK – спільний катод.

Лінійка тиристорних модулів включає в себе модулі з водяним охолодженням – позначені символом W.

Серія IT(AV)
(TC)		 VDRM
VRRM		 ITSM I2t dv/dt di/dt IDRM
IRRM		 VTM/
ITM		 VT(TO) rT Rth(j-c) W Креслення
Розміри		 Даташити
(технічні специф.)
A (°C) V kA kA2·s V/µs A/µs mA V/A V mΩ °C/W g PDF
MTK26 26 (85) 600-1800 0.65 2.1 800 50 8 1.69/80 0.85 9.68 0.950 115 92x20x30 PDF
MTK26 26 (85) 1900-2500 0.65 2.1 800 50 10 1.82/80 0.85 9.68 0.95 115 92x20x30 PDF
MTK40 40 (85) 600-1800 1.15 6.6 800 50 8 1.60/120 0.85 5.57 0.650 115 92x20x30 PDF
MTK40 40 (85) 1900-2500 1.15 6.6 800 50 10 1.85/120 0.85 5.57 0.65 115 92x20x30 PDF
MTK55 55 (85) 600-1800 1.50 11.3 800 50 8 1.50/170 0.85 3.47 0.530 115 92x20x30 PDF
MTK55 55 (85) 1900-2500 1.50 11.3 800 50 10 1.96/170 0.85 4.80 0.49 115 92x20x30 PDF
MTK70 70 (85) 600-1800 1.70 14.5 800 50 10 1.48/210 0.80 2.64 0.410 115 92x20x30 PDF
MTK70 70 (85) 1900-2500 1.70 14.5 800 50 12 1.93/210 0.85 3.50 0.39 115 92x20x30 PDF
MTK90 90 (85) 600-1800 2.25 25 800 50 10 1.70/270 0.80 3.01 0.28 160 94x25x35 PDF
MTK90 90 (85) 1900-2500 2.25 25 800 100 12 2.12/270 0.85 3.26 0.28 160 94x25x35 PDF
MTK110 110 (85) 600-1800 2.8 39 800 100 12 1.69/330 0.80 2.29 0.250 160 94x25x35 PDF
MTK110 110 (85) 1900-2500 2.8 39 800 100 15 1.95/330 0.85 2.25 0.25 160 94x25x35 PDF
MTK110 110 (85) 2600-3600 2.80 39 800 100 18 2.68/330 1.15 2.88 0.19 320 94x36x30 PDF
MTK135 135 (85) 600-1800 3.6 65 800 100 15 1.75/410 0.80 2.85 0.200 320 94x36x30 PDF
MTK135 135 (85) 1900-2500 3.6 65 800 100 25 1.96/410 0.85 1.91 0.20 320 94x36x30 PDF
MTK135 135 (85) 2600-3600 3.60 65 800 100 25 2.35/410 0.94 2.40 0.17 320 94x36x30 PDF
MTK160 160 (85) 600-1800 6.0 180 800 100 15 1.70.480 0.80 1.69 0.170 320 94x36x30 PDF
MTK160 160 (85) 1900-2500 6.0 180 800 100 25 1.90/480 0.85 1.53 0.17 320 94x36x30 PDF
MTK182 182 (85) 600-1800 7.0 245 800 100 20 1.62/550 0.80 1.26 0.160 320 94x36x30 PDF
MTK182 182 (85) 1900-2500 7.0 245 800 100 25 1.84/550 0.85 1.21 0.16 320 94x36x30 PDF
MTK200 200 (85) 600-1800 8.0 320 800 100 25 1.65/600 0.80 1.27 0.140 860 92x50x50 PDF
MTK200 200 (85) 1900-2500 8.0 320 800 100 35 1.90/600 0.85 1.14 0.14 860 92x50x50 PDF
MTK200 200 (85) 2600-3600 8.0 320 800 100 35 2.55/600 0.96 1.30 0.12 860 92x50x50 PDF
MTK250 250 (85) 600-1800 9.0 405 800 100 25 1.57/750 0.80 0.85 0.120 860 92x50x50 PDF
MTK250 250 (85) 1900-2500 9.0 405 800 100 35 1.73/750 0.80 0.85 0.120 860 92x50x50 PDF
MTK250 250 (85) 2600-3600 9.0 405 800 100 35 2.63/750 0.91 0.90 0.11 860 92x50x50 PDF
MTK285 285 (85) 600-1800 9.1 414 800 100 25 1.45/750 0.80 0.53 0.12 860 92x50x50 PDF
MTK300 300 (85) 600-1800 9.2 423 800 100 35 1.58/900 0.80 0.72 0.10 1350 108x62x52 PDF
MTK300 300 (85) 1900-2500 9.2 423 800 100 45 1.68/900 0.85 0.65 0.10 1350 108x62x52 PDF
MTK300 300 (85) 2600-3600 9.2 423 800 100 50 2.45/900 0.93 1.0 008 1350 108x62x52 PDF
MTK350 350 (85) 600-1800 11.0 605 800 100 35 1.45/1050 0.95 0.36 0.090 1350 108x62x52 PDF
MTK350 350 (85) 1900-2500 11 605 800 100 45 1.89/1050 0.84 0.50 0.09 1350 108x62x52 PDF
MTK400 400 (85) 600-1800 12.5 781 800 100 35 1.52/1200 0.80 0.49 0.080 2040 124x66x64 PDF
MTK400 400 (85) 1900-2500 12.5 781 800 100 45 1.94/1200 0.83 0.42 0.08 1350 108x62x52 PDF
MTK400 400 (85) 2600-3600 12.5 781 800 100 50 2.35/1200 0.98 0.88 0.054 2300 135x76x62 PDF
MTK400-W 400 (55) 600-1800 12.5 781 800 100 35 1.90/1200 0.8 0.8 0.11 1300 92x50x57 PDF
MTK400-W 400 (55) 1900-2500 12.5 781 800 100 45 2.18/1200 0.82 0.79 0.11 1300 92x50x57 PDF
MTK400-W 400 (55) 2600-3600 12.5 781 800 100 50 2.85/1200 1.12 1.25 0.073 1820 108x62x58 PDF
MTK500 500 (85) 600-1800 14.5 1051 800 100 35 1.44/1500 0.80 0.34 0.065 2040 124x66x64 PDF
MTK500 500 (85) 1900-2500 14.5 1051 800 100 45 1.92/1500 0.85 0.39 0.06 2300 135x76x62 PDF
MTK500-W 500 (55) 600-1800 14.5 1051 800 100 35 1.90/1500 0.80 0.64 0.087 1820 108x62x58 PDF
MTK500-W 500 (55) 1900-2500 14.5 1051 800 100 45 2.15/1500 0.87 0.78 0.073 1820 108x62x58 PDF
MTK500-W 500 (55) 2600-3600 14.5 1051 800 100 50 2.95/1500 1.09 1.19 0.054 2600 135x76x68 PDF
MTK570 570 (85) 600-1800 15 1125 800 100 35 1.45/1600 0.80 0.20 0.065 1300 124x60x51 PDF
MTK600 600 (85) 600-1800 16 1280 800 100 45 1.45/1800 0.80 0.28 0.054 2300 135x76x62 PDF
MTK600 600 (85) 1900-2500 16 1280 800 100 50 1.80/1800 0.88 0.24 0.054 2300 135x76x62 PDF
MTK600-W 600 (55) 600-1800 16 1280 800 100 45 1.90/1800 0.80 0.53 0.073 1820 108x62x58 PDF
MTK600-W 600 (55) 1900-2500 16 1280 800 100 50 2.15/1800 0.89 0.83 0.054 2600 135x76x68 PDF
MTK600-W 600 (55) 2600-3600 16 1280 800 100 55 2.95/1800 1.02 0.95 0.048 2600 135x76x68 PDF
MTK800 800 (85) 600-1800 22 2420 800 100 45 1.86/2400 0.80 0.20 0.042 3500 150x76x78 PDF
MTK800-W 800 (55) 600-1800 22 2420 800 100 45 1.95/1800 0.80 0.42 0.054 2600 135x76x68 PDF
MTK800-W 800 (55) 1900-2500 22 2420 800 100 50 2.35/1800 0.88 0.47 0.048 2600 135x76x68 PDF
MTK1000 1000 (85) 600-1800 28 3920 800 100 55 1.96/3000 0.80 0.15 0.034 3800 150x77x83 PDF
MTK1000-W 1000 (55) 600-1800 28 3920 800 100 55 1.95/3000 0.81 0.21 0.052 3600 150x76x78 PDF
MTK1200 1200 (85) 600-1800 34 5780 800 100 55 1.76/3000 0.80 0.09 0.031 3800 150x77x83 PDF

MTK...W – модулі водяного охолодження

Тиристорні модулі серії MTA AS ENERGITM

Тиристорні модулі серії MTA AS ENERGITM застосовуються в колах постійного і змінного струму з навантаженнями до 1200А і зворотними імпульсними напругами до 3600В. Електрична принципова схема модулів MTA – спільний анод.

Лінійка тиристорних модулів включає в себе модулі з водяним охолодженням – позначені символом W.

Серія IT(AV)
(TC)		 VDRM
VRRM		 ITSM I2t dv/dt di/dt IDRM
IRRM		 VTM/
ITM		 VT(TO) rT Rth(j-c) W Креслення
Розміри		 Даташити
(технічні специф.)
A (°C) V kA kA2·s V/µs A/µs mA V/A V mΩ °C/W g PDF
MTA26 26 (85) 600-1800 0.65 2.1 800 50 8 1.69/80 0.85 9.68 0.950 115 92x20x30 PDF
MTA26 26 (85) 1900-2500 0.65 2.1 800 50 10 1.82/80 0.85 9.68 0.95 115 92x20x30 PDF
MTA40 40 (85) 600-1800 1.15 6.6 800 50 8 1.60/120 0.85 5.57 0.650 115 92x20x30 PDF
MTA40 40 (85) 1900-2500 1.15 6.6 800 50 10 1.85/120 0.85 5.57 0.65 115 92x20x30 PDF
MTA55 55 (85) 600-1800 1.50 11.3 800 50 8 1.50/170 0.85 3.47 0.530 115 92x20x30 PDF
MTA55 55 (85) 1900-2500 1.50 11.3 800 50 10 1.96/170 0.85 4.80 0.49 115 92x20x30 PDF
MTA70 70 (85) 600-1800 1.70 14.5 800 50 10 1.48/210 0.80 2.64 0.410 115 92x20x30 PDF
MTA70 70 (85) 1900-2500 1.70 14.5 800 50 12 1.93/210 0.85 3.50 0.39 115 92x20x30 PDF
MTA90 90 (85) 600-1800 2.25 25 800 50 10 1.70/270 0.80 3.01 0.28 160 94x25x35 PDF
MTA90 90 (85) 1900-2500 2.25 25 800 100 12 2.12/270 0.85 3.26 0.28 160 94x25x35 PDF
MTA110 110 (85) 600-1800 2.8 39 800 100 12 1.69/330 0.80 2.29 0.250 160 94x25x35 PDF
MTA110 110 (85) 1900-2500 2.8 39 800 100 15 1.95/330 0.85 2.25 0.25 160 94x25x35 PDF
MTA110 110 (85) 2600-3600 2.80 39 800 100 18 2.68/330 1.15 2.88 0.19 320 94x36x30 PDF
MTA135 135 (85) 600-1800 3.6 65 800 100 15 1.75/410 0.80 2.85 0.200 320 94x36x30 PDF
MTA135 135 (85) 1900-2500 3.6 65 800 100 25 1.96/410 0.85 1.91 0.20 320 94x36x30 PDF
MTA135 135 (85) 2600-3600 3.60 65 800 100 25 2.35/410 0.94 2.40 0.17 320 94x36x30 PDF
MTA160 160 (85) 600-1800 6.0 180 800 100 15 1.70.480 0.80 1.69 0.170 320 94x36x30 PDF
MTA160 160 (85) 1900-2500 6.0 180 800 100 25 1.90/480 0.85 1.53 0.17 320 94x36x30 PDF
MTA182 182 (85) 600-1800 7.0 245 800 100 20 1.62/550 0.80 1.26 0.160 320 94x36x30 PDF
MTA182 182 (85) 1900-2500 7.0 245 800 100 25 1.84/550 0.85 1.21 0.16 320 94x36x30 PDF
MTA200 200 (85) 600-1800 8.0 320 800 100 25 1.65/600 0.80 1.27 0.140 860 92x50x50 PDF
MTA200 200 (85) 1900-2500 8.0 320 800 100 35 1.90/600 0.85 1.14 0.14 860 92x50x50 PDF
MTA200 200 (85) 2600-3600 8.0 320 800 100 35 2.55/600 0.96 1.30 0.12 860 92x50x50 PDF
MTA250 250 (85) 600-1800 9.0 405 800 100 25 1.57/750 0.80 0.85 0.120 860 92x50x50 PDF
MTA250 250 (85) 1900-2500 9.0 405 800 100 35 1.73/750 0.80 0.85 0.120 860 92x50x50 PDF
MTA250 250 (85) 2600-3600 9.0 405 800 100 35 2.63/750 0.91 0.90 0.11 860 92x50x50 PDF
MTA285 285 (85) 600-1800 9.1 414 800 100 25 1.45/750 0.80 0.53 0.12 860 92x50x50 PDF
MTA300 300 (85) 600-1800 9.2 423 800 100 35 1.58/900 0.80 0.72 0.10 1350 108x62x52 PDF
MTA300 300 (85) 1900-2500 9.2 423 800 100 45 1.68/900 0.85 0.65 0.10 1350 108x62x52 PDF
MTA300 300 (85) 2600-3600 9.2 423 800 100 50 2.45/900 0.93 1.0 008 1350 108x62x52 PDF
MTA350 350 (85) 600-1800 11.0 605 800 100 35 1.45/1050 0.95 0.36 0.090 1350 108x62x52 PDF
MTA350 350 (85) 1900-2500 11 605 800 100 45 1.89/1050 0.84 0.50 0.09 1350 108x62x52 PDF
MTA400 400 (85) 600-1800 12.5 781 800 100 35 1.52/1200 0.80 0.49 0.080 2040 124x66x64 PDF
MTA400 400 (85) 1900-2500 12.5 781 800 100 45 1.94/1200 0.83 0.42 0.08 1350 108x62x52 PDF
MTA400 400 (85) 2600-3600 12.5 781 800 100 50 2.35/1200 0.98 0.88 0.054 2300 135x76x62 PDF
MTA400-W 400 (55) 600-1800 12.5 781 800 100 35 1.90/1200 0.8 0.8 0.11 1300 92x50x57 PDF
MTA400-W 400 (55) 1900-2500 12.5 781 800 100 45 2.18/1200 0.82 0.79 0.11 1300 92x50x57 PDF
MTA400-W 400 (55) 2600-3600 12.5 781 800 100 50 2.85/1200 1.12 1.25 0.073 1820 108x62x58 PDF
MTA500 500 (85) 600-1800 14.5 1051 800 100 35 1.44/1500 0.80 0.34 0.065 2040 124x66x64 PDF
MTA500 500 (85) 1900-2500 14.5 1051 800 100 45 1.92/1500 0.85 0.39 0.06 2300 135x76x62 PDF
MTA500-W 500 (55) 600-1800 14.5 1051 800 100 35 1.90/1500 0.80 0.64 0.087 1820 108x62x58 PDF
MTA500-W 500 (55) 1900-2500 14.5 1051 800 100 45 2.15/1500 0.87 0.78 0.073 1820 108x62x58 PDF
MTA500-W 500 (55) 2600-3600 14.5 1051 800 100 50 2.95/1500 1.09 1.19 0.054 2600 135x76x68 PDF
MTA570 570 (85) 600-1800 15 1125 800 100 35 1.45/1600 0.80 0.20 0.065 1300 124x60x51 PDF
MTA600 600 (85) 600-1800 16 1280 800 100 45 1.45/1800 0.80 0.28 0.054 2300 135x76x62 PDF
MTA600 600 (85) 1900-2500 16 1280 800 100 50 1.80/1800 0.88 0.24 0.054 2300 135x76x62 PDF
MTA600-W 600 (55) 600-1800 16 1280 800 100 45 1.90/1800 0.80 0.53 0.073 1820 108x62x58 PDF
MTA600-W 600 (55) 1900-2500 16 1280 800 100 50 2.15/1800 0.89 0.83 0.054 2600 135x76x68 PDF
MTA600-W 600 (55) 2600-3600 16 1280 800 100 55 2.95/1800 1.02 0.95 0.048 2600 135x76x68 PDF
MTA800 800 (85) 600-1800 22 2420 800 100 45 1.86/2400 0.80 0.20 0.042 3500 150x76x78 PDF
MTA800-W 800 (55) 600-1800 22 2420 800 100 45 1.95/1800 0.80 0.42 0.054 2600 135x76x68 PDF
MTA800-W 800 (55) 1900-2500 22 2420 800 100 50 2.35/1800 0.88 0.47 0.048 2600 135x76x68 PDF
MTA1000 1000 (85) 600-1800 28 3920 800 100 55 1.96/3000 0.80 0.15 0.034 3800 150x77x83 PDF
MTA1000-W 1000 (55) 600-1800 28 3920 800 100 55 1.95/3000 0.81 0.21 0.052 3600 150x76x78 PDF
MTA1200 1200 (85) 600-1800 34 5780 800 100 55 1.76/3000 0.80 0.09 0.031 3800 150x77x83 PDF

MTA...W – модулі водяного охолодження

Тиристорні модулі серії TT Infineon Technologies

Тиристорні модулі серії TT Infineon Technologies розроблені і зібрані з використанням високонадійних контактів під тиском і технології паяння, яка відповідає специфічним вимогам додатків з оптимізованою вартістю і продуктивністю.

Силові тиристорні модулі доступні в діапазоні струмів від 55А до 820А і напруг від 1200В до 3800В. Електрична принципова схема тиристорних модулів Infineon – напівміст (спільний анод-катод).

Тип IT(AV)M
(TC,°C)		 VRRM
VDRM		 ITSM I2t VT0 rT Tvj max Rth(j-c) W Корпус, Розміри L×B×H Аналог
AS ENERGITM		 Даташити
(технічні специф.)
A V A kA2·s V mΩ ºC K/W kg mm PDF
Тиристорні модулі - основа 20x58 мм - технологія пайки
TT60N16SOF 55 (85) 1600 1200 7.20 1.00 4.80 130 0.49 0.075 TS20
93x20x30		 AMTT60N16SOF
TT60N16SOFB01 55 (85) 1600 1200 7.20 1.00 4.80 130 0.49 0.075 TS20
93x20x30		 AMTT60N16SOFB01
TT120N16SOF 120 (85) 1600 2250 18.05 0.90 3.35 130 0.20 0.075 TS20
93x20x30		 AMTT120N16SOF
TT120N16SOFB01 120 (85) 1600 1900 18.05 0.90 3.35 130 0.20 0.075 TS20
93x20x30		 AMTT120N16SOFB01
Тиристорні модулі - основа 20x92 мм - технологія притискного контакту
TT61N14KOF 60 (85) 1400 1400 9.80 0.80 3.40 125 0.52 0.16 TP20
92x20x30		 AMTT61N14KOF
TT61N16KOF 60 (85) 1600 1400 9.80 0.80 3.40 125 0.52 0.16 TP20
92x20x30		 AMTT61N16KOF
TT92N12KOF 92 (85) 1200 1800 16.20 0.85 2.43 140 0.37 0.16 TP20
92x20x30		 AMTT92N12KOF
TT92N16KOF 92 (85) 1600 1800 16.20 0.85 2.43 140 0.37 0.16 TP20
92x20x30		 AMTT92N16KOF
TT104N14KOF 102 (85) 1400 1800 16.20 0.85 2.43 140 0.37 0.16 TP20
92x20x30		 AMTT104N14KOF
Тиристорні модулі - основа 34x94 мм - технологія пайки
TT140N16SOF 140 (85) 1600 4000 80.00 1.00 1.60 125 0.19 0.165 TS34
94x34x30		 AMTT140N16SOF
TT160N16SOF 160 (85) 1600 4500 101.30 1.10 0.99 125 0.165 0.165 TS34-2
94x34x30		 AMTT160N16SOF
TT175N16SOF 175 (85) 1600 5400 125.00 0.83 1.30 125 0.164 0.165 TS34
94x34x30		 AMTT175N16SOF
TT190N16SOF 190 (85) 1600 4500 101.30 0.85 0.90 125 0.165 0.165 TS34-2
94x34x30		 AMTT190N16SOF
TT190N18SOF 190 (85) 1800 4500 101.30 0.85 0.90 125 0.165 0.165 TS34-2
94x34x30
94x34x30		 AMTT190N18SOF
TT240N16SOF 240 (85) 1600 4400 96.80 0.85 0.90 140 0.165 0.165 TS34-2
94x34x30		 AMTT240N16SOF
TT240N18SOF 240 (85) 1800 4400 96.80 0.85 0.90 140 0.165 0.165 TS34-2
94x34x30		 AMTT240N18SOF
Тиристорні модулі - основа 34x94 мм - технологія притискного контакту
TT122N22KOF 122 (85) 2200 2950 43.50 1.00 2.15 125 0.20 0.31 TP34
94x34x30		 AMTT122N22KOF
TT142N16KOF 142 (85) 1600 4100 84.00 0.90 1.10 125 0.22 0.31 TP34
94x34x30		 AMTT142N16KOF
TT162N14KOF 162 (85) 1400 4400 97.00 0.85 0.95 125 0.20 0.31 TP34
94x34x30		 AMTT162N14KOF
TT162N16KOF 162 (85) 1600 4400 97.00 0.85 0.95 125 0.20 0.31 TP34
94x34x30		 AMTT162N16KOF
TT180N12KOF 180 (85) 1200 4100 84.00 0.85 0.90 130 0.20 0.31 TP34
94x34x30		 AMTT180N12KOF
TT180N16KOF 180 (85) 1600 4100 84.00 0.85 0.90 130 0.20 0.31 TP34
94x34x30		 AMTT180N16KOF
Тиристорні модулі - основа 50x92 мм - технологія пайки
TT280N16SOF 280 (85) 1600 7800 304.2 0.77 0.82 130 0.11 0.37 TS50
115x50x53		 AMTT280N16SOF
TT280N18SOF 280 (85) 1800 7800 304.2 0.77 0.82 130 0.11 0.37 TS50
115x50x53		 AMTT280N18SOF
TT320N16SOF 320 (85) 1600 8200 335.0 0.77 0.58 130 0.11 0.37 TS50
115x50x53		 AMTT320N16SOF
TT320N16SOF TIM 320 (85) 1600 8200 335.0 0.77 0.58 130 0.11 0.37 TS50
115x50x53		 AMTT320N16SOF TIM
TT320N18SOF 320 (85) 1800 8200 335.0 0.77 0.58 130 0.11 0.37 TS50
115x50x53		 AMTT320N18SOF
TT390N16SOF 380 (85) 1600 8100 328.0 0.77 0.58 140 0.11 0.37 TS50
115x50x53		 AMTT390N16SOF
TT390N18SOF 380 (85) 1800 8100 328.0 0.77 0.58 140 0.11 0.37 TS50
115x50x53		 AMTT390N18SOF
Тиристорні модулі - основа 50x92 мм - технологія притискного контакту
TT170N14KOF 170 (85) 1400 4600 106.0 0.95 1.00 125 0.17 0.8 TP50A
115x50x52		 AMTT170N14KOF
TT170N16KOF 170 (85) 1600 4600 106.0 0.95 1.00 125 0.17 0.8 TP50A
115x50x52		 AMTT170N16KOF
TT170N18KOF 170 (85) 1800 4600 106.0 0.95 1.00 125 0.17 0.8 TP50A
115x50x52		 AMTT170N18KOF
TT210N18KOF 210 (85) 1800 5800 168.0 1.00 0.85 125 0.13 0.8 TP50A
115x50x52		 AMTT210N18KOF
TT215N18KOF 215 (85) 1800 6300 198.0 0.95 0.92 125 0.13 0.8 TP50A
115x50x52		 AMTT215N18KOF
TT215N20KOF 215 (85) 2000 6300 198.0 0.95 0.92 125 0.13 0.8 TP50A
115x50x52		 AMTT215N20KOF
TT215N22KOF 215 (85) 2200 6300 198.0 0.95 0.92 125 0.13 0.8 TP50A
115x50x52		 AMTT215N22KOF
TT250N14KOF 250 (85) 1400 7000 245.0 0.80 0.70 125 0.13 0.8 TP50A
115x50x52		 AMTT250N14KOF
TT250N16KOF 250 (85) 1600 7000 245.0 0.80 0.70 125 0.13 0.8 TP50A
115x50x52		 AMTT250N16KOF
TT250N16KOF TIM 250 (85) 1600 7000 245.0 0.80 0.70 125 0.13 0.8 TP50A
115x50x52		 AMTT250N16KOF TIM
TT250N18KOF 250 (85) 1800 7000 245.0 0.80 0.70 125 0.13 0.8 TP50A
115x50x52		 AMTT250N18KOF
TT251N14KOF 250 (85) 1400 8000 320.0 0.80 0.70 125 0.13 0.8 TP50A
115x50x52		 AMTT251N14KOF
TT251N16KOF 250 (85) 1600 8000 320.0 0.80 0.70 125 0.13 0.8 TP50A
115x50x52		 AMTT251N16KOF
TT251N18KOF 250 (85) 1800 8000 320.0 0.80 0.70 125 0.13 0.8 TP50A
115x50x52		 AMTT251N18KOF
TT260N22KOF 260 (85) 2200 8000 320.0 0.85 0.64 125 0.12 0.8 TP50A
115x50x52		 AMTT260N22KOF
TT270N16KOF 270 (92) 1600 9000 400.0 0.80 0.58 125 0.12 0.8 TP50A
115x50x52		 AMTT270N16KOF
TT285N16KOF 285 (92) 1600 10000 781.0 0.80 0.50 130 0.112 0.8 TP50A
115x50x52		 AMTT285N16KOF
TT330N12KOF 330 (85) 1200 10000 500.0 0.80 0.50 130 0.112 0.8 TP50A
115x50x52		 AMTT330N12KOF
TT330N14KOF 330 (85) 1400 10000 500.0 0.80 0.50 130 0.112 0.8 TP50A
115x50x52		 AMTT330N14KOF
TT330N16KOF 330 (85) 1600 10000 500.0 0.80 0.50 130 0.112 0.8 TP50A
115x50x52		 AMTT330N16KOF
TT330N16KOF TIM 330 (85) 1600 10000 500.0 0.80 0.50 130 0.112 0.8 TP50A
115x50x52		 AMTT330N16KOF TIM
Тиристорні модулі - основа 60x124 мм - технологія притискного контакту
TT240N36KOF 240 (85) 3600 5500 151 1.17 1.70 125 0.078 1.5 TP60
150x60x52		 AMTT240N36KOF
TT240N38KOF 240 (85) 3800 5500 151 1.17 1.70 125 0.078 1.5 TP60
150x60x52		 AMTT240N38KOF
TT400N24KOF 400 (85) 2400 11000 605 1.00 0.50 125 0.065 1.5 TP60
150x60x52		 AMTT400N24KOF
TT400N26KOF 400 (85) 2600 11000 605 1.00 0.50 125 0.065 1.5 TP60
150x60x52		 AMTT400N26KOF
TT430N22KOF 430 (85) 2200 12000 1051 0.95 0.45 125 0.065 1.5 TP60A
150x60x52		 AMTT430N22KOF
TT500N12KOF 500 (85) 1200 14500 1051 0.85 0.35 125 0.058 1.5 TP60A
150x60x52		 AMTT500N12KOF
TT500N14KOF 500 (85) 1400 14500 1051 0.85 0.35 125 0.058 1.5 TP60A
150x60x52		 AMTT500N14KOF
TT500N16KOF 500 (85) 1600 14500 1051 0.85 0.35 125 0.058 1.5 TP60A
150x60x52		 AMTT500N16KOF
TT500N16KOF TIM 500 (85) 1600 14500 1051 0.85 0.35 125 0.058 1.5 TP60A
150x60x52		 AMTT500N16KOF TIM
TT500N18KOF 500 (85) 1800 14500 1051 0.85 0.35 125 0.058 1.5 TP60A
150x60x52		 AMTT500N18KOF
TT520N22KOF 520 (85) 2200 14500 1051 0.85 0.35 125 0.058 1.5 TP60A
150x60x52		 AMTT520N22KOF
TT570N16KOF 570 (87) 1600 14000 1531 0.80 0.23 125 0.058 1.5 TP60A
150x60x52		 AMTT570N16KOF
TT570N18KOF 570 (87) 1800 16500 2000 0.80 0.30 125 0.058 1.5 TP60A
150x60x52		 AMTT570N18KOF
TT600N16KOF 600 (85) 1600 17500 1531 0.80 0.23 125 0.058 1.5 TP60A
150x60x52		 AMTT600N16KOF
TT600N16KOF TIM 600 (85) 1600 17500 1531 0.80 0.23 125 0.058 1.5 TP60A
150x60x52		 AMTT600N16KOF TIM
Тиристорні модулі - основа 60x124 мм - технологія притискного контакту
TT700N22KOF 700 (85) 2200 17100 1462 0.85 0.35 135 0.049 1.4 TP60A
150x60x52		 AMTT700N22KOF
TT820N16KOF 820 (85) 1600 20100 2020 0.80 0.23 135 0.048 1.4 TP60A
150x60x52		 AMTT820N16KOF
TT820N16KOF TIM 820 (85) 1600 20100 2020 0.80 0.23 135 0.048 1.4 TP60A
150x60x52		 AMTT820N16KOF TIM

Тиристорні модулі серії VS-VSKT Vishay Semiconductors

Тиристорні модулі серії VS-VSKT Vishay Semiconductors являють собою монолітну конструкцію з подвійною або одинарною топологією напівпровідника (тиристор-тиристор і однотиристорний тип). Використовуються в ланцюгах постійного і змінного струму з навантаженням від 27А до 500А і зворотною імпульсною напругою від 400В до 2000В.

Модулі мають різні електричні схеми підключення: напівмостовий (спільний анод-катод), спільний катод, спільний анод, одинарний тиристор.

Тип IT(AV)M
(TC,°C)		 VRRM
VDRM		 ITSM I2t VT(T0) rT Tvj max Rth(j-c) W Корпус, Розміри L×B×H Аналог
AS ENERGITM		 Даташити
(технічні специф.)
A V A kA2·s V mΩ ºC K/W g mm PDF
VS-VSKT26 - напівміст
VS-VSKT26/04 27 (85) 400 400 0.8 1.09 7.31 125 0.212 75 ADD-A-PAK
92х23х30		 ASMTKT26/04
VS-VSKT26/06 600 ASMTKT26/06
VS-VSKT26/08 800 ASMTKT26/08
VS-VSKT26/10 1000 ASMTKT26/10
VS-VSKT26/12 1200 ASMTKT26/12
VS-VSKT26/14 1400 ASMTKT26/14
VS-VSKT26/16 1600 ASMTKT26/16
VS-VSKU26 - спільний катод
VS-VSKU26/04 27 (85) 400 400 0.8 1.09 7.31 125 0.212 75 ADD-A-PAK
92х23х30		 ASMTKU26/04
VS-VSKU26/06 600 ASMTKU26/06
VS-VSKU26/08 800 ASMTKU26/08
VS-VSKU26/10 1000 ASMTKU26/10
VS-VSKU26/12 1200 ASMTKU26/12
VS-VSKU26/14 1400 ASMTKU26/14
VS-VSKU26/16 1600 ASMTKU26/16
VS-VSKV26 - спільний анод
VS-VSKV26/04 27 (85) 400 400 0.8 1.09 7.31 125 0.212 75 ADD-A-PAK
92х23х30		 ASMTKV26/04
VS-VSKV26/06 600 ASMTKV26/06
VS-VSKV26/08 800 ASMTKV26/08
VS-VSKV26/10 1000 ASMTKV26/10
VS-VSKV26/12 1200 ASMTKV26/12
VS-VSKV26/14 1400 ASMTKV26/14
VS-VSKV26/16 1600 ASMTKV26/16
VS-VSKT41 - напівміст
VS-VSKT41/04 45 (85) 400 850 3.61 1.12 4.5 125 0.110 75 ADD-A-PAK
92х23х30		 ASMTKT41/04
VS-VSKT41/06 600 ASMTKT41/06
VS-VSKT41/08 800 ASMTKT41/08
VS-VSKT41/10 1000 ASMTKT41/10
VS-VSKT41/12 1200 ASMTKT41/12
VS-VSKT41/14 1400 ASMTKT41/14
VS-VSKT41/16 1600 ASMTKT41/16
VS-VSKU41 - спільний катод
VS-VSKU41/04 45 (85) 400 850 3.61 1.12 4.5 125 0.110 75 ADD-A-PAK
92х23х30		 ASMTKU41/04
VS-VSKU41/06 600 ASMTKU41/06
VS-VSKU41/08 800 ASMTKU41/08
VS-VSKU41/10 1000 ASMTKU41/10
VS-VSKU41/12 1200 ASMTKU41/12
VS-VSKU41/14 1400 ASMTKU41/14
VS-VSKU41/16 1600 ASMTKU41/16
VS-VSKV41 - спільний анод
VS-VSKV41/04 45 (85) 400 850 3.61 1.12 4.5 125 0.110 75 ADD-A-PAK
92х23х30		 ASMTKV41/04
VS-VSKV41/06 600 ASMTKV41/06
VS-VSKV41/08 800 ASMTKV41/08
VS-VSKV41/10 1000 ASMTKV41/10
VS-VSKV41/12 1200 ASMTKV41/12
VS-VSKV41/14 1400 ASMTKV41/14
VS-VSKV41/16 1600 ASMTKV41/16
VS-T50RIA - одинарний тиристор
VS-T50RIA20 50 (70) 200 1310 8.55 1.13 3.3 125 0.08 54 D-55
41x27x32		 ASMTT50RIA20
VS-T50RIA40 400 ASMTT50RIA40
VS-T50RIA60 600 ASMTT50RIA60
VS-T50RIA60S90 600 ASMTT50RIA60S90
VS-T50RIA80 800 ASMTT50RIA80
VS-T50RIA100 1000 ASMTT50RIA100
VS-T50RIA120 1200 ASMTT50RIA120
VS-T50RIA120S90 1200 ASMTT50RIA120S90
VS-VSKT56 - напівміст
VS-VSKT56/04 60 (85) 400 1200 7.20 1.02 3.77 125 0.088 75 ADD-A-PAK
92х23х30		 ASMTKT56/04
VS-VSKT56/06 600 ASMTKT56/06
VS-VSKT56/08 800 ASMTKT56/08
VS-VSKT56/10 1000 ASMTKT56/10
VS-VSKT56/12 1200 ASMTKT56/12
VS-VSKT56/14 1400 ASMTKT56/14
VS-VSKT56/16 1600 ASMTKT56/16
VS-VSKU56 - спільний катод
VS-VSKU56/04 60 (85) 400 1200 7.20 1.02 3.77 125 0.088 75 ADD-A-PAK
92х23х30		 ASMTKU56/04
VS-VSKU56/06 600 ASMTKU56/06
VS-VSKU56/08 800 ASMTKU56/08
VS-VSKU56/10 1000 ASMTKU56/10
VS-VSKU56/12 1200 ASMTKU56/12
VS-VSKU56/14 1400 ASMTKU56/14
VS-VSKU56/16 1600 ASMTKU56/16
VS-VSKV56 - спільний анод
VS-VSKV56/04 60 (85) 400 1200 7.20 1.02 3.77 125 0.088 75 ADD-A-PAK
92х23х30		 ASMTKV56/04
VS-VSKV56/06 600 ASMTKV56/06
VS-VSKV56/08 800 ASMTKV56/08
VS-VSKV56/10 1000 ASMTKV56/10
VS-VSKV56/12 1200 ASMTKV56/12
VS-VSKV56/14 1400 ASMTKV56/14
VS-VSKV56/16 1600 ASMTKV56/16
VS-T70RIA - одинарний тиристор
VS-T70RIA20 70 (70) 200 1660 13.86 0.88 3.2 125 0.07 54 D-55
41x27x32		 ASMTT70RIA20
VS-T70RIA40 400 ASMTT70RIA40
VS-T70RIA60 600 ASMTT70RIA60
VS-T70RIA80 800 ASMTT70RIA80
VS-T70RIA100 1000 ASMTT70RIA100
VS-T70RIA120 1200 ASMTT70RIA120
VS-T70RIA120S90 1200 ASMTT70RIA120S90
VS-VSKT71 - напівміст
VS-VSKT71/04 75 (85) 400 1300 8.45 1.08 2.86 125 0.052 75 ADD-A-PAK
92х23х30		 ASMTKT71/04
VS-VSKT71/06 600 ASMTKT71/06
VS-VSKT71/08 800 ASMTKT71/08
VS-VSKT71/10 1000 ASMTKT71/10
VS-VSKT71/12 1200 ASMTKT71/12
VS-VSKT71/14 1400 ASMTKT71/14
VS-VSKT71/16 1600 ASMTKT71/16
VS-VSKU71 - спільний катод
VS-VSKU71/04 75 (85) 400 1300 8.45 1.08 2.86 125 0.052 75 ADD-A-PAK
92х23х30		 ASMTKU71/04
VS-VSKU71/06 600 ASMTKU71/06
VS-VSKU71/08 800 ASMTKU71/08
VS-VSKU71/10 1000 ASMTKU71/10
VS-VSKU71/12 1200 ASMTKU71/12
VS-VSKU71/14 1400 ASMTKU71/14
VS-VSKU71/16 1600 ASMTKU71/16
VS-VSKV71 - спільний анод
VS-VSKV71/04 75 (85) 400 1300 8.45 1.08 2.86 125 0.052 75 ADD-A-PAK
92х23х30		 ASMTKV71/04
VS-VSKV71/06 600 ASMTKV71/06
VS-VSKV71/08 800 ASMTKV71/08
VS-VSKV71/10 1000 ASMTKV71/10
VS-VSKV71/12 1200 ASMTKV71/12
VS-VSKV71/14 1400 ASMTKV71/14
VS-VSKV71/16 1600 ASMTKV71/16
VS-T90RIA - одинарний тиристор
VS-T90RIA20 90 (70) 200 1780 15.90 0.88 2.6 125 0.05 54 D-55
41x27x32		 ASMTT90RIA20
VS-T90RIA40 400 ASMTT90RIA40
VS-T90RIA60 600 ASMTT90RIA60
VS-T90RIA60S90 600 ASMTT90RIA60S90
VS-T90RIA80 800 ASMTT90RIA80
VS-T90RIA100 1000 ASMTT90RIA100
VS-T90RIA120 1200 ASMTT90RIA120
VS-T90RIA120S90 1200 ASMTT90RIA120S90
VS-VSKT91 - напівміст
VS-VSKT91/04 95 (85) 400 2000 20 1.1 2.38 125 0.04 75 ADD-A-PAK
92х23х30		 ASMTKT91/04
VS-VSKT91/06 600 ASMTKT91/06
VS-VSKT91/08 800 ASMTKT91/08
VS-VSKT91/10 1000 ASMTKT91/10
VS-VSKT91/12 1200 ASMTKT91/12
VS-VSKT91/14 1400 ASMTKT91/14
VS-VSKT91/16 1600 ASMTKT91/16
VS-VSKU91 - спільний катод
VS-VSKU91/04 95 (85) 400 2000 20 1.1 2.38 125 0.04 75 ADD-A-PAK
92х23х30		 ASMTKU91/04
VS-VSKU91/06 600 ASMTKU91/06
VS-VSKU91/08 800 ASMTKU91/08
VS-VSKU91/10 1000 ASMTKU91/10
VS-VSKU91/12 1200 ASMTKU91/12
VS-VSKU91/14 1400 ASMTKU91/14
VS-VSKU91/16 1600 ASMTKU91/16
VS-VSKV91 - спільний анод
VS-VSKV91/04 95 (85) 400 2000 20 1.1 2.38 125 0.04 75 ADD-A-PAK
92х23х30		 ASMTKV91/04
VS-VSKV91/06 600 ASMTKV91/06
VS-VSKV91/08 800 ASMTKV91/08
VS-VSKV91/10 1000 ASMTKV91/10
VS-VSKV91/12 1200 ASMTKV91/12
VS-VSKV91/14 1400 ASMTKV91/14
VS-VSKV91/16 1600 ASMTKV91/16
VS-VSKT105 - напівміст
VS-VSKT105/04 105 (85) 400 2000 20 1.12 2.34 125 0.04 75 ADD-A-PAK
92х23х30		 ASMTKT105/04
VS-VSKT105/06 600 ASMTKT105/06
VS-VSKT105/08 800 ASMTKT105/08
VS-VSKT105/10 1000 ASMTKT105/10
VS-VSKT105/12 1200 ASMTKT105/12
VS-VSKT105/14 1400 ASMTKT105/14
VS-VSKT105/16 1600 ASMTKT105/16
VS-VSKU105 - спільний катод
VS-VSKU105/04 105 (85) 400 2000 20 1.12 2.34 125 0.04 75 ADD-A-PAK
92х23х30		 ASMTKU105/04
VS-VSKU105/06 600 ASMTKU105/06
VS-VSKU105/08 800 ASMTKU105/08
VS-VSKU105/10 1000 ASMTKU105/10
VS-VSKU105/12 1200 ASMTKU105/12
VS-VSKU105/14 1400 ASMTKU105/14
VS-VSKU105/16 1600 ASMTKU105/16
VS-VSKV105 - спільний анод
VS-VSKV105/04 105 (85) 400 2000 20 1.12 2.34 125 0.04 75 ADD-A-PAK
92х23х30		 ASMTKV105/04
VS-VSKV105/06 600 ASMTKV105/06
VS-VSKV105/08 800 ASMTKV105/08
VS-VSKV105/10 1000 ASMTKV105/10
VS-VSKV105/12 1200 ASMTKV105/12
VS-VSKV105/14 1400 ASMTKV105/14
VS-VSKV105/16 1600 ASMTKV105/16
VS-VSKT136PBF - напівміст
VS-VSKT136/04PBF 135 (85) 400 3200 51.5 1.05 1.65 125 0.007 200 INT-A-PAK
94х35х37		 ASMTKT136/04PBF
VS-VSKT136/08PBF 800 ASMTKT136/08PBF
VS-VSKT136/12PBF 1200 ASMTKT136/12PBF
VS-VSKT136/14PBF 1400 ASMTKT136/14PBF
VS-VSKT136/16PBF 1600 ASMTKT136/16PBF
VS-VSKT142PBF - напівміст
VS-VSKT142/04PBF 140 (85) 400 4500 102 1 1.43 125 0.0019 200 INT-A-PAK
94х35х37		 ASMTKT142/04PBF
VS-VSKT142/08PBF 800 ASMTKT142/08PBF
VS-VSKT142/12PBF 1200 ASMTKT142/12PBF
VS-VSKT142/14PBF 1400 ASMTKT142/14PBF
VS-VSKT142/16PBF 1600 ASMTKT142/16PBF
VS-VSKT162PBF - напівміст
VS-VSKT162/04PBF 160 (85) 400 4870 119 0.98 1.38 125 0.0030 200 INT-A-PAK
94х35х37		 ASMTKT162/04PBF
VS-VSKT162/08PBF 800 ASMTKT162/08PBF
VS-VSKT162/12PBF 1200 ASMTKT162/12PBF
VS-VSKT162/14PBF 1400 ASMTKT162/14PBF
VS-VSKT162/16PBF 1600 ASMTKT162/16PBF
VS-VSKU162PBF - спільний катод
VS-VSKU162/12PBF 160 (85) 1200 4870 119 0.98 1.38 125 0.0030 200 INT-A-PAK
94х35х37		 ASMTKU162/12PBF
VS-VSKU162/16PBF 1600 ASMTKU162/16PBF
VS-VSKV162PBF - спільний анод
VS-VSKV162/12PBF 160 (85) 1200 4870 119 0.98 1.38 125 0.0030 200 INT-A-PAK
94х35х37		 ASMTKV162/12PBF
VS-VSKV162/16PBF 1600 ASMTKV162/16PBF
VS-VSKT170PBF - напівміст
VS-VSKT170-04PBF 170 (85) 400 5100 131 1.12 0.96 125 0.009 500 MAGN-A-PAK
115x50x52		 ASMTKT170-04PBF
VS-VSKT170-08PBF 800 ASMTKT170-08PBF
VS-VSKT170-10PBF 1000 ASMTKT170-10PBF
VS-VSKT170-12PBF 1200 ASMTKT170-12PBF
VS-VSKT170-14PBF 1400 ASMTKT170-14PBF
VS-VSKT170-16PBF 1600 ASMTKT170-16PBF
VS-VSKU170PBF - спільний катод
VS-VSKU170-04PBF 170 (85) 400 5100 131 1.12 0.96 125 0.009 500 MAGN-A-PAK
115x50x52		 ASMTKU170-04PBF
VS-VSKU170-08PBF 800 ASMTKU170-08PBF
VS-VSKU170-10PBF 1000 ASMTKU170-10PBF
VS-VSKU170-12PBF 1200 ASMTKU170-12PBF
VS-VSKU170-14PBF 1400 ASMTKU170-14PBF
VS-VSKU170-16PBF 1600 ASMTKU170-16PBF
VS-VSKT230PBF - напівміст
VS-VSKT230-08PBF 230 (85) 800 7500 280 1.07 0.73 130 0.009 500 MAGN-A-PAK
115x50x52		 ASMTKT230-08PBF
VS-VSKT230-12PBF 1200 ASMTKT230-12PBF
VS-VSKT230-16PBF 1600 ASMTKT230-16PBF
VS-VSKT230-18PBF 1800 ASMTKT230-18PBF
VS-VSKT230-20PBF 2000 ASMTKT230-20PBF
VS-VSKK230PBF - одинарний тиристор
VS-VSKK230-08PBF 230 (85) 800 7500 280 1.07 0.73 130 0.009 500 MAGN-A-PAK
115x50x52		 ASMTKK230-08PBF
VS-VSKK230-12PBF 1200 ASMTKK230-12PBF
VS-VSKK230-16PBF 1600 ASMTKK230-16PBF
VS-VSKK230-18PBF 1800 ASMTKK230-18PBF
VS-VSKK230-20PBF 2000 ASMTKK230-20PBF
VS-VSKT250PBF - напівміст
VS-VSKT250-04PBF 250 (85) 400 8500 361 1.00 0.57 125 0.009 500 MAGN-A-PAK
115x50x52		 ASMTKT250-04PBF
VS-VSKT250-08PBF 800 ASMTKT250-08PBF
VS-VSKT250-10PBF 1000 ASMTKT250-10PBF
VS-VSKT250-12PBF 1200 ASMTKT250-12PBF
VS-VSKT250-14PBF 1400 ASMTKT250-14PBF
VS-VSKT250-16PBF 1600 ASMTKT250-16PBF
VS-VSKT250-18PBF 1800 ASMTKT250-18PBF
VS-VSKT250-20PBF 2000 ASMTKT250-20PBF
VS-VSKU250PBF - спільний катод
VS-VSKU250-04PBF 250 (85) 400 8500 361 1.00 0.57 125 0.009 500 MAGN-A-PAK
115x50x52		 ASMTKU250-04PBF
VS-VSKU250-08PBF 800 ASMTKU250-08PBF
VS-VSKU250-10PBF 1000 ASMTKU250-10PBF
VS-VSKU250-12PBF 1200 ASMTKU250-12PBF
VS-VSKU250-14PBF 1400 ASMTKU250-14PBF
VS-VSKU250-16PBF 1600 ASMTKU250-16PBF
VS-VSKU250-18PBF 1800 ASMTKU250-18PBF
VS-VSKU250-20PBF 2000 ASMTKU250-20PBF
VS-VSKT500PBF - напівміст
VS-VSKT500-08PBF 500 (82) 800 17800 1591 0.93 0.32 130 0.009 1500 Super MAGN-A-PAK
149х60х52		 ASMTKT500-08PBF
VS-VSKT500-12PBF 1200 ASMTKT500-12PBF
VS-VSKT500-14PBF 1400 ASMTKT500-14PBF
VS-VSKT500-16PBF 1600 ASMTKT500-16PBF

Рекомендації щодо монтажу силових модулів

Характеристики охолоджувача та поверхні, підготовка

Для забезпечення хорошого теплового контакту і отримання значень опору теплового контакту, зазначених у технічних характеристиках, контактна поверхня радіатора повинна бути чистою і не містити частинок пилу. Перед встановленням охолоджувача корисно очистити монтажну поверхню охолоджувача серветками та спиртовим очищувачем, наприклад, ізопропанолом, безпосередньо перед монтажем. Повинні бути дотримані наступні механічні характеристики:
– Нерівномірність площі кріплення охолоджувача повинна бути ≤ 50 мкм на 100 мм
– Шорсткість Rz: < 10 мкм
– Немає кроків > 10 мкм

Специфікація поверхні охолоджувача

Нанесення термопасти

Рекомендується використовувати трафаретний друк для нанесення матеріалу термоінтерфейсу. Рекомендується використовувати термопасту товщиною від 50 мкм до 100 мкм. Нанесення термопасти за допомогою валика не рекомендується для масового виробництва, оскільки не можна гарантувати відтворення оптимізованої товщини термопасти.

Момент затягування на охолоджувачі MS

Для кріплення силових модулів рекомендується використовувати сталеві гвинти в поєднанні з відповідними шайбами і пружинними стопорними шайбами або комбінованими гвинтами. Необхідно дотримуватися зазначеного в даташиті (технічній специфікації) значення крутного моменту затягування.

Рекомендується попереднє затягування і повторне затягування до заданого значення моменту затягування. Під час процесу закручування швидкість повинна бути обмежена, а крутний момент рекомендується плавно обмежувати, щоб уникнути піків крутного моменту, які можуть виникнути при використанні пневматичних викруток.

Приклад послідовності монтажу

Гвинти слід затягувати в діагональному порядку з однаковим моментом затягування в кілька етапів, поки не буде досягнуто вказаного значення моменту затягування MS.

icon Чому варто обрати AS ENERGITM

  • Власні виробничі потужності, включаючи виробництво напівпровідникових кремнієвих чіпів
  • Європейський бренд – 100% якість, вигідна ціна, короткі терміни виробництва
  • Понад 20 років досвіду в напівпровідниковій промисловості
  • Нам довіряють клієнти з понад 50 країн світу
  • 20000 позицій в асортименті на струми від 10А до 15000А, напругу від 100В до 9000В
  • Виготовляємо аналоги продукції інших виробників
  • Гарантована сертифікована якість, гарантійний термін експлуатації – 2 роки



Гарантія якості

Наша продукція сертифікована і відповідає міжнародним стандартам.
Наша компанія надає гарантію якості на продукцію 2 роки.
Надаємо сертифікати відповідності, протоколи випробувань, даташити (технічні специфікації) та паспорти якості на вимогу замовника.

Сертифікати

Кожен продукт тестується за основними параметрами, а також надаються протоколи випробувань (звіти про тестування) параметрів для кожного продукту.

Звіт про випробування

Географія партнерства

AS ENERGITM компанія виробляє і постачає силові напівпровідники в більш ніж 50 країн світу.

Географія

Логістика та доставка

Ми доставляємо нашу продукцію по всьому світу за допомогою логістичних компаній: DHL, TNT, UPS, EMS, Fedex, Aramex.
Продукція може бути доставлена будь-яким видом транспорту: повітряним, морським, залізничним та автомобільним.

Доставка по Україні здійснюється на будь-яке відділення "Нової Пошти" або кур'єром сервісу "Нова Пошта".

Логістика

AS ENERGITM Виробництво напівпровідників

Асортимент нашої продукції включає випрямляючі діоди, тиристори фазового регулювання в таблетковому і штирьовому виконанні, лавинні діоди і тиристори, швидкодіючі, високочастотні тиристори, швидко відновлювані, зварювальні і роторні діоди, симістори, мостові випрямлячі, силові модулі (тиристорні, діодні, тиристорно-діодні, IGBT), а також повітряні і водяні охолоджувачі до них.

Силові діоди і тиристори виробляються на струми від 10А до 15000А, діапазон напруг від 100В до 9000В.
Силові діодні та тиристорні модулі виробляються від 25А і до 1250А, діапазон напруг 400В – 4400В.
Асортимент силових напівпровідників також включає еквівалентні та альтернативні напівпровідникові прилади світових виробників.

З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:

[email protected]

І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!

Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.

Рекомендовані продукти:



Tags: Тиристорний модуль фазового регулювання, SCR модуль, тиристорно-тиристорний модуль, здвоєний тиристорний модуль, силовий напівпровідниковий модуль, тиристорний модуль ціна, технічний паспорт SCR модуля, сертифікат, виготовлення, тиристорні модулі заводського виготовлення, технічні характеристики силових тиристорних модулів



Головна / Продукція / Огляди силових напівпровідників / Тиристорні модулі
^
