Тиристори швидкодіючі – Огляд серії, технічні характеристики, даташити (технічні специфікації)

Що таке швидкодіючий тиристор?

Швидкодіючі тиристори, також відомі як тиристори з швидким вимкненням, - це напівпровідники зі зниженими значеннями t_q, t_rr, Q_rr, E_RQ.

Швидкодіючі тиристори відрізняються від тиристорів фазового регулювання високою пропускною здатністю струму на високих частотах до 10 кГц і використовуються для роботи на більш високих частотах або в частотно-імпульсних режимах.

Характеристики U_TM, t_q, Q_rr швидкого тиристора пов'язані між собою: зменшення значень t_q і Q_rr призводить до збільшення U_TM.

Для оптимізації комбінації U_TM, t_q, Q_rr, застосовуються технологічні методи, що дозволяють контрольовано зменшувати τ в шарах напівпровідникового чіпа: легування атомами важких металів, опромінення високоенергетичними частинками (γ-кванти, електрони, протони, альфа-частинки тощо). Також використовуються методи керування коефіцієнтом інжекції р-емітера.

Для зменшення t_q, також використовується більш ефективний розподілений катодно-емітерний шунт (з меншими відстанями між шунтами, ніж у тиристорів з фазовим керуванням).

Оптимальний діапазон частот для використання швидких тиристорів - до 10кГц.

Оскільки робота на високих частотах часто супроводжується підвищеною швидкістю на фронті анодних імпульсів струму, швидкі тиристори мають підвищений опір di/dt і короткий час ввімкнення.

Всі тиристори таблеткового типу, представлені на цьому сайті, мають стандартний керамічний корпус притискного типу. Вони запресовані з відносно великою силою в охолоджувачі, які також слугують електричними контактами до виводів тиристора.

Швидкіючі тиристори доступні з номінальним прямим струмом I_TAV в діапазоні від 200А до 5000А, а діапазон зворотної блокуючої напруги V_RRM від 400В до 4800В, і з t_q від 6.3 мкс.

Швидкодіючі тиристори широко використовуються в потужних випрямлячах, джерелах живлення, металургійних цехах, індукційних нагрівальних печах, плавильних печах, дугових печах, вакуумних печах, тиристорних перетворювачах частоти.

Дивіться також статті: Тиристори фазового регулювання (PCT), Швидкодіючі імпульсні тиристори, Тиристорні модулі - огляд серій.

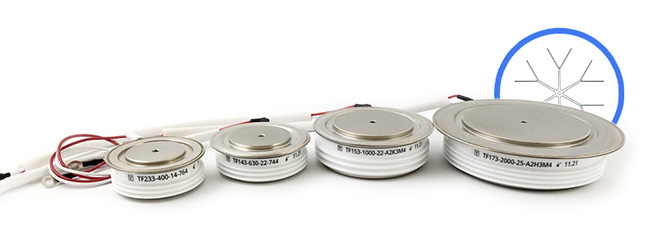

Серії швидкодіючих силових тиристорів у таблетковому корпусі

Швидкодіючі тиристори серії ТБ AS ENERGI^TM

Швидкодіючі тиристори серії ТБ AS ENERGI^TM - це швидкодіючі тиристори притискного типу, що регулюють і перетворюють постійний і змінний струми від 200А до 2000А при частоті до 10 кГц в ланцюгах з номінальною напругою від 400В до 3600В, і з t_q від 6.3 мкс.

ТБ133...ТБ933

ТБ143...ТБ943

ТБ153...ТБ953

ТБ173, ТБ273

---

Швидкодіючі тиристори ТБ133...ТБ933 (200A – 500A)

Тип	IT(AV) (Tcase°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Корпус	Розміри ØDxØdxH	Даташити (технічні специф.)
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
200 A
ТБ233-200	200 (102)	1000-1500	4.5	100	200-2500	1600	6.3-12.5	125	0.04	10	110	T.B2	42x25x14
ТБ433-200	200 (102)	1000-1500	4.5	100	200-2500	1600	6.3-12.5	125	0.04	10	180	PT32 (T.B3)	54x32x20
250 A
ТБ133-250	250 (94)	1600-2400	5.0	120	200-2500	1600	20-40	125	0.04	10	110	PT31-1 (T.B2)	48x27x15
ТБ233-250	250 (97)	1000-1500	5.4	140	200-2500	1600	8-16	125	0.04	10	110	T.B2	42x25x14
ТБ333-250	250 (86)	1600-2400	5.0	120	200-2500	1600	20-40	125	0.05	10	180 100	T.B3 PT31	54x32x20 47x27x15
ТБ433-250	250 (97)	1000-1500	5.4	140	200-2500	1600	8-16	125	0.04	10	180	PT32 (T.B3)	54x32x20
ТБ833-250	250 (94)	3000	5.7	162	1000	1000	50-125	125	0.04	10	180	PT32 (T.B3)	54x32x20
ТБ933-250	250 (92)	3000-3600	5.4	140	200-1000	1000	63-80	125	0.04	10	180	PT32 (T.B3)	54x32x20
320 A
ТБ133-320	320 (85)	1600-2400	6.0	320	200-1000	1600	25-50	125	0.04	10	110	PT31-1 (T.B2)	48x27x15
ТБ233-320	320 (90)	1000-1500	5.5	150	200-2500	1600	10-20	125	0.04	10	110	T.B2	42x25x14
ТБ333-320	320 (85)	1600-2400	6.0	170	200-1000	1600	25-40	125	0.05	10	180	T.B3	54x32x20
ТБ433-320	320 (90)	1000-1500	5.5	150	200-2500	1600	10-20	125	0.04	10	180	PT32 (T.B3)	54x32x20
400 A
ТБ133-400	400 (85)	1600-2400	6.6	210	200-1000	1600	50-63	125	0.04	10	110	PT31-1 (T.B2)	48x27x15
ТБ233-400	400 (85)	400-1400	6.5	200	200-1000	800	20-50	125	0.04	10	180	PT32	54x32x20
ТБ333-400	371 (85)	1400-2400	6.6	200	200-2500	1600	50-63	125	0.05	10	180 100	T.B3 PT31	54x32x20 47x27x15
500 A
ТБ333-500	500 (95)	300-1400	7.5	280	500-1000	500	32	125	0.035	10	100	PT31	47x27x15

---

Швидкодіючі тиристори ТБ143...ТБ943 (400A – 630A)

Тип	IT(AV) (Tcase°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Корпус	Розміри ØDxØdxH	Даташити (технічні специф.)
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
400 A
ТБ143-400	400 (88)	1400-2200	8.0	320	200-1000	2000	25-50	125	0.034	15	240	PT42	60x38x20
ТБ243-400	400 (94)	1000-1500	9.5	450	200-2500	2000	10-20	125	0.03	15	180	PT41	57x35x14
ТБ943-400	400 (85)	3000-3600	7.5	600	200-1000	2000	50-63	125	0.034	15	240	T.C2	60x38x20
500 A
ТБ143-500	500 (85)	1400-2200	9.0	400	200-1000	2000	32-63	125	0.034	15	240	PT42	60x38x20
ТБ243-500	500 (91)	1000-1500	11.0	600	200-2500	2000	12.5-25	125	0.03	15	180	PT41	57x35x14
ТБ343-500	550 (85)	500-1100	9.0	800	500-1000	500	25	125	0.028	15	180	PT41	57x35x14
630 A
ТБ143-630	630 (80)	1400-2200	10.0	500	200-1000	2000	32-63	125	0.034	15	240	PT42	60x38x20
ТБ243-630	630 (84)	1000-1500	11.5	660	200-2500	200	16-32	125	0.03	15	180	PT41	57x35x14
ТБ343-630	630 (90)	400-1400	10.5	820	500-1000	500	32	125	0.028	15	180	PT41	57x35x14

---

Швидкодіючі тиристори ТБ153...ТБ953 (630A – 1000A)

Тип	IT(AV) (Tcase°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Корпус	Розміри ØDxØdxH	Даташити (технічні специф.)
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
630 A
ТБ153-630	630 (85)	1400-2200	16.0	1200	200-1000	2000	20-40	125	0.021	26	550	PT53	75x51x26
ТБ253-630	630 (85)	800-1600	6.0	1600	200-1000	800	25-50	125	0.021	26	550	PT53	75x51x26
ТБ453-630	630 (94)	1400-2200	20.0	2000	200-2500	2000	20-40	125	0.021	26	550	T.D2	75x51x26
ТБ953-630	630 (90)	3000-3600	17.0	2400	200-2500	2000	50-63	125	0.021	26	550	T.D2	75x51x26
800 A
ТБ153-800	800 (85)	1400-2200	17.0	1445	200-1000	2000	20-50	125	0.021	26	550	PT53	75x51x26
ТБ253-800	800 (85)	800-1600	8.0	1900	200-1000	800	25-50	125	0.021	26	550	PT53	75x51x26
ТБ453-800	800 (86)	1400-2200	21.0	2200	200-2500	2000	20-40	125	0.021	26	550	T.D2	75x51x26
ТБ553-800	800 (85)	1400-2400	15.0	2630	1000	630	25-63	125	0.021	26	550	PT53-1	75x51x26
1000 A
ТБ153-1000	1000 (75)	1400-2200	18.0	1620	200-1000	2000	20-50	125	0.021	26	550	PT53	75x51x26
ТБ253-1000	1000 (85)	800-1400	10.0	2100	200-1000	800	25-50	125	0.021	26	550	PT53	75x51x26
ТБ453-1000	1000 (79)	1400-2200	22.0	2400	200-2500	2000	20-40	125	0.021	26	550	T.D2	75x51x26

---

Швидкодіючі тиристори ТБ173, ТБ273 (1600A, 2000A)

Тип	IT(AV) (Tcase°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Корпус	Розміри ØDxØdxH	Даташити (технічні специф.)
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
1600 A
ТБ173-1600	1600 (95)	1600-2800	37.0	6800	200-1000	2500	50-63	125	0.008	45	1200	PT73	112x75x26
ТБ173-2000	2000 (90)	2000-2500	40.0	8000	200-1000	2500	40-63	125	0.008	45	1200	PT73	112x75x26
2000 A
ТБ273-2000	2000 (76)	1400-2400	40.0	9300	500-1000	1000	50	125	0.011	45	1200	PT73	112x75x26

Швидкодіючі тиристори серії KK AS ENERGI^TM

Швидкодіючі тиристори серії KK AS ENERGI^TM доступні з номінальним струмом від 200А до 4800А і напругою блокування від 800В до 4800В, а також з t_q від 16 мкс.

Тип	IT(AV) (TC=70°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Креслення	Розміри ØDxØdxH	Даташити (технічні специф.)
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	kg		mm	PDF
KK200
KK200-(12...14)	200	1200-1400	2.8	39	1000	200	20	125	0.08	5	0.10	A-1	42x25x15
KK300
KK300-(8...12)	300	800-1200	4.3	92	500	100	16-35	125	0.08	5	0.10	A-1	42x25x15
KK300-(12...14)	300	1200-1400	4.3	92	500	100	16-35	125	0.08	5	0.10	A-1	42x25x15
KK300-(14...20)	300	1400-2000	4.3	92	500	100	16-35	125	0.08	5	0.10	A-1	42x25x15
KK400
KK400-(8...16)	490	800-1600	4.3	92	500	1200	18-50	125	0.045	15	0.26	A-2	58x34x26
KK500
KK500-(12...14)	500	1200-1400	7.5	280	1000	200	20	125	0.045	15	0.26	A-2	58x34x26
KK500-(16...20)	500	1600-2000	7.0	250	1000	200	30	125	0.045	15	0.26	A-2	58x34x26
KK600
KK600-(12...20)	600	1200-2000	10.0	500	500	150	16-35	125	0.041	18	0.30	A-3	66x42x26
KK700
KK700-(8...18)	770	800-1800	9.0	405	500	1200	18-50	125	0.041	18	0.30	A-3	66x42x26
KK800
KK800-(8...20)	820	800-2000	9.0	405	500	1200	18-50	125	0.035	20	0.37	A-4	69x45x26
KK1000
KK1000-(8...18)	1080	800-1800	10.0	500	500	1200	18-50	125	0.020	22	0.47	A-5	74x47x26
KK1000-(25...30)	1000	2500-3000	12.0	720	1000	200	55	125	0.020	22	0.47	A-5	74x47x26
KK1200
KK1200-(12...14)	1247	1200-1400	16.0	1280	1000	1000	35	125	0.018	30	0.60	A-6	85x55x26
KK600-(12...20)	1205	1600-2000	15.0	1130	1000	1000	50	125	0.018	30	0.60	A-6	85x55x26
KK1300
KK1300-(8...18)	1330	800-1800	14.0	980	500	1200	18-50	125	0.018	30	0.60	A-6	85x55x26
KK1500
KK1500-(12...14)	1500	1200-1400	22.5	2500	1000	200	20	125	0.018	30	0.60	A-6	85x55x26
KK1500-(16...20)	1500	1600-2000	21.0	2200	1000	200	30	125	0.018	40	0.67	A-7	85x60x26
KK1500-(25...30)	1500	2500-3000	18.5	1700	1000	200	60	125	0.018	30	0.60	A-6	85x55x26
KK1600
KK1600-(8...12)	1600	800-1200	21.0	1620	500	1200	25	125	0.018	30	0.60	A-6	85x55x26
KK1600-(12...14)	1600	1200-1400	21.0	1620	500	1200	25	125	0.018	30	0.60	A-6	85x55x26
KK1700
KK800-(8...18)	1750	800-1800	18.0	1620	500	1200	18-50	125	0.018	30	0.60	A-6	85x55x26
KK1800
KK1800-(12...14)	1800	1200-1400	25.2	3200	1000	200	20	125	0.018	40	0.67	A-7	85x60x26
KK1800-(16...20)	1800	1600-2000	25.2	3200	1000	200	35	125	0.018	40	0.67	A-7	85x60x26
KK1800-(25...30)	1800	2500-3000	21.6	2300	1000	200	60	125	0.018	40	0.67	A-7	85x60x26
KK900
KK1800-(32...35)	1800	3200-3500	21.6	2300	1000	200	80	125	0.01	56	1.44	A-9	110x73x26
KK1900-(19...25)	1920	1900-2500	21.0	2205	500	1200	40-80	125	0.0125	45	1.0	A-8	100x63x26
KK2000
KK2000-(8...18)	2080	800-1800	21	2205	500	1200	18-50	125	0.0125	45	1.0	A-8	100x63x26
KK2000-(22...25)	2000	2200-2500	23	2205	500	100	16-35	125	0.0125	45	1.0	A-8	100x63x26
KK2000-(25...30)	2000	2500-3000	24.0	2900	1000	200	60	125	0.0125	45	1.0	A-8	100x63x26
KK2100
KK2100-(8...18)	2080	800-1800	21.0	2205	500	1200	18-50	125	0.0125	45	1.0	A-8	100x63x26
KK2100-(19...25)	2160	1900-2500	22.7	2576	500	1200	40-80	125	0.0125	45	1.0	A-8	100x63x26
KK2200
KK2200-(8...18)	2240	800-1800	23	2645	500	1200	30-60	125	0.0125	45	1.0	A-8	100x63x26
KK2400
KK2400-(12...14)	2400	1200-1400	33.6	5600	1000	200	22	125	0.0125	45	1.0	A-8	100x63x26
KK2500
KK2500-(12...18)	2500	1200-1800	35.6	6337	1000	250	40-80	125	0.01	56	1.44	A-9	110x73x26
KK2500-(20...22)	2500	2000-2200	35.6	6337	1000	250	40-80	125	0.01	56	1.44	A-9	110x73x26
KK2500-(25...30)	2500	2500-3000	30.0	4500	1000	200	60	125	0.01	56	1.44	A-9	110x73x26
KK2500-(32...35)	2500	3200-3500	30.0	4500	1000	200	80	125	0.007	70	1.4	A-11	120x84x26
KK2600
KK2600-(22...25)	2600	2200-2500	27	5600	500	1000	65	125	0.01	56	1.44	A-9	110x73x26
KK2700
KK2700-(19...25)	2790	1900-2500	33.8	5712	500	1200	40-80	125	0.01	56	1.44	A-9	110x73x26
KK2900
KK2900-(8...18)	2940	800-1800	35.6	6337	500	1200	30-60	125	0.01	56	1.44	A-9	110x73x26
KK3000
KK3000-(12...14)	3000	1200-1400	42.0	8800	1000	200	22	125	0.007	70	1.4	A-11	120x84x26
KK3000-(26...30)	3000	2600-3000	36.0	6500	1000	200	60	125	0.007	70	1.4	A-11	120x84x26
KK3200
KK3200-(41...48)	3290	4100-4800	35	6125	500	1200	80-150	125	0.007	70	1.4	A-11	120x84x26
KK3300
KK3300-(31...40)	3370	3100-4000	35	6125	500	1200	70-120	125	0.007	70	1.4	A-11	120x84x26
KK3600
KK3600-(16...20)	3600	1600-2000	50.4	12500	1000	200	40	125	0.01	56	1.44	A-9	110x73x26
KK3800
KK3800-(19...25)	3800	1900-2500	44.0	9680	500	1200	40-110	125	0.005	90	2.3	A-12	150x100x26
KK4000
KK4000-(25...30)	4000	2500-3000	48.0	12000	1000	200	60	125	0.005	90	2.3	A-12	150x100x26
KK4000
KK4000-(35...45)	4000	3500-4500	42	7500	500	1200	65	125	0.005	90	2.3	A-12	150x100x26
KK4200
KK4200-(41...48)	4290	4100-4800	44	9680	500	1200	80-150	125	0.005	90	2.3	A-12	150x100x26
KK4300
KK4300-(31...40)	4370	3100-4000	44	9680	500	1200	70-120	125	0.005	90	2.3	A-12	150x100x26
KK4400
KK4400-(8...18)	4470	800-1800	45	10125	500	1200	30-60	125	0.007	70	1.4	A-9	120x84x26
KK4800
KK4800-(19...30)	4890	1900-3000	62	19220	500	1200	40-120	125	0.005	90	2.3	A-12	150x100x26

Швидкодіючі тиристори серії VS-ST Vishay Semiconductors

Швидкодіючі тиристори Vishay серії VS-ST доступні з номінальним струмом від 330А до 940А і зворотною блокуючою напругою від 400В до 1200В, а також з t_q від 10 мкс.

Тип	ITAV/IFAV (TC)	VRRM VDRM	ITSM IFSM	I2t	VT(TO)	rT	Tvj max	Rth(j-c)	W	Корпус, Розміри ØDxØdxH	Аналог AS ENERGITM	Даташити (технічні специф.)
	A (ºC)	V	A	kA2·s	V	mΩ	ºC	ºC/W	g	mm		PDF
VS-ST173C
VS-ST173C10CFK0	330 (55)	1000	4680	110	1.61	0.77	125	0.016	50	A-PUK (TO-200AB) 42x19x14	ASTD173C10CFK0
VS-ST173C10CFK1		1000									ASTD173C10CFK1
VS-ST173C10CFP0		1000									ASTD173C10CFP0
VS-ST173C10CFP1		1000									ASTD173C10CFP1
VS-ST173C12CFK0		1200									ASTD173C12CFK0
VS-ST173C12CFK0L		1200									ASTD173C12CFK0L
VS-ST173C12CFK1		1200									ASTD173C12CFK1
VS-ST173C12CFP0		1200									ASTD173C12CFP0
VS-ST173C12CFP1		1200									ASTD173C12CFP1
VS-ST183C
VS-ST183C04CFL0	370 (55)	400	4900	120	1.45	0.58	125	0.016	50	A-PUK (TO-200AB) 42x19x14	ASTD183C04CFL0
VS-ST183C04CFN0		400									ASTD183C04CFN0
VS-ST183C04CFN1		400									ASTD183C04CFN1
VS-ST183C08CFL0		800									ASTD183C08CFL0
VS-ST183C08CFL1		800									ASTD183C08CFL1
VS-ST183C08CFN0		800									ASTD183C08CFN0
VS-ST183C08CFN1		800									ASTD183C08CFN1
VS-ST203C
VS-ST203C10CFJ1	370 (55)	1000	5260	138	1.22	0.83	125	0.017	50	A-PUK (TO-200AB) 42x19x14	ASTD203C10CFJ1
VS-ST203C12CFJ0		1200									ASTD203C12CFJ0
VS-ST203C12CFJ1		1200									ASTD203C12CFJ1
VS-ST223C
VS-ST223C04CFL0	390 (55)	400	5850	171	1.09	0.82	125	0.017	50	A-PUK (TO-200AB) 42x19x14	ASTD223C04CFL0
VS-ST223C04CFL1		400									ASTD223C04CFL1
VS-ST223C04CFN0		400									ASTD223C04CFN0
VS-ST223C04CFN1		400									ASTD223C04CFN1
VS-ST223C08CFL0		800									ASTD223C08CFL0
VS-ST223C08CFL1		800									ASTD223C08CFL1
VS-ST223C08CFN0		800									ASTD223C08CFN0
VS-ST223C08CFN1		800									ASTD223C08CFN1
VS-ST303CL
VS-ST303C04LFK0	515 (55)	400	7950	316	1.48	0.56	125	0.010	250	B-PUK (TO-200AC) 58x34x27	ASTD303C04LFK0
VS-ST303C04LFL0		400									ASTD303C04LFL0
VS-ST303C08LFL1		800									ASTD303C08LFL1
VS-ST303C08LFN0		800									ASTD303C08LFN0
VS-ST303C08LFN1		800									ASTD303C08LFN1
VS-ST303C10LFJ0		1000									ASTD303C10LFJ0
VS-ST303C12LFH0		1200									ASTD303C12LFH0
VS-ST303C12LFJ1		1200									ASTD303C12LFJ1
VS-ST303C12LFK0		1200									ASTD303C12LFK0
VS-ST303C12LFK0L		1200									ASTD303C12LFK0L
VS-ST303C12LFK1		1200									ASTD303C12LFK1
VS-ST303C12LFK1L		1200									ASTD303C12LFK1L
VS-ST303C
VS-ST303C04CFL0	620 (55)	400	7950	316	1.48	0.56	125	0.010	83	E-PUK (TO-200AB) 42x25x14.5	ASTD303C04CFL0
VS-ST303C04CFL1		400									ASTD303C04CFL1
VS-ST303C04CFN1		400									ASTD303C04CFN1
VS-ST303C08CFK1		800									ASTD303C08CFK1
VS-ST303C08CFL1		800									ASTD303C08CFL1
VS-ST303C08CFN1		800									ASTD303C08CFN1
VS-ST303C10CFJ0		1000									ASTD303C10CFJ0
VS-ST303C10CFK0		1000									ASTD303C10CFK0
VS-ST303C12CCL1		1200									ASTD303C12CCL1
VS-ST303C12CFJ0		1200									ASTD303C12CFJ0
VS-ST303C12CFJ1		1200									ASTD303C12CFJ1
VS-ST303C12CFK0		1200									ASTD303C12CFK0
VS-ST303C12CFK0L		1200									ASTD303C12CFK0L
VS-ST303C12CFK1		1200									ASTD303C12CFK1
VS-ST303C12CFK1L		1200									ASTD303C12CFK1L
VS-ST333CL
VS-ST333C04LFL0	620 (55)	400	11000	605	0.93	0.58	125	0.010	250	B-PUK (TO-200AC) 58x34x27	ASTD333C04LFL0
VS-ST333C04LFL1		400									ASTD333C04LFL1
VS-ST333C04LFM0		400									ASTD333C04LFM0
VS-ST333C04LFM1		400									ASTD333C04LFM1
VS-ST333C08LFL0		800									ASTD333C08LFL0
VS-ST333C08LFL1		800									ASTD333C08LFL1
VS-ST333C08LFM0		800									ASTD333C08LFM0
VS-ST333C08LFM1		800									ASTD333C08LFM1
VS-ST333C
VS-ST333C04CFL0	720 (55)	400	11000	605	0.93	0.58	125	0.011	83	E-PUK (TO-200AB) 42x25x14.5	ASTD333C04CFL0
VS-ST333C04CFL1		400									ASTD333C04CFL1
VS-ST333C04CFM1		400									ASTD333C04CFM1
VS-ST333C08CFL0		800									ASTD333C08CFL0
VS-ST333C08CFL1		800									ASTD333C08CFL1
VS-ST333C08CFM0		800									ASTD333C08CFM0
VS-ST333C08CFM1		800									ASTD333C08CFM1
VS-ST733CL
VS-ST733C04LFL1	940 (55)	400	20000	2000	1.20	0.29	125	0.009	255	B-PUK (TO-200AC) 58x34x27	ASTD733C04LFL1
VS-ST733C04LFM1		400									ASTD733C04LFM1
VS-ST733C08LFL0		800									ASTD733C08LFL0
VS-ST733C08LFL1		800									ASTD733C08LFL1
VS-ST733C08LFM0		800									ASTD733C08LFM0
VS-ST733C08LFM0L		800									ASTD733C08LFM0L
VS-ST733C08LFM1		800									ASTD733C08LFM1

Повітряні і водяні охолоджувачі для таблеткових тиристорів

Робота напівпровідникових пристроїв при великих струмах і високих зворотних напругах супроводжується великою потужністю в p-n переході кремнієвого чіпа.

Для охолодження силових SCR-тиристорів використовуються повітряні та водяні охолоджувачі.

Тепловідвід характеризується величиною розсіюваної потужності і площею охолоджувальної поверхні і підбирається виходячи з необхідної тепловіддачі при робочій потужності тиристора.

У тиристорах таблеткового типу необхідне притискання контактів забезпечується тільки в тому випадку, якщо вони зібрані з охолоджувачем.

Щоб електричні втрати були мінімальними, а тепловіддача максимальною, під час монтажу необхідно забезпечити необхідне зусилля затиску Fm.

Діапазон значень осьового зусилля на тиристор Fm, тобто зусилля стискання тиристора, становить від 10 до 100 кН залежно від діаметра корпусу (типу корпусу) і вказаний в паспорті.

Охолоджувачі застосовуються для таблеткових напівпровідників (таблеткового типу) з діаметром контактної поверхні від Ø19 мм до Ø100 мм.

Дивіться додаткову інформацію про охолоджувачі для таблеткових тиристорів SCR:
"Повітряні охолоджувачі серії O", "Повітряні охолоджувачі серії SF", "Водяні охолоджувачі серії SS".

Рекомендації щодо встановлення силових тиристорів

Надійність теплопередачі та електричного контакту між поверхнями тиристора і охолоджувача у всьому діапазоні температур забезпечується за рахунок відповідного моменту затяжки (сила затиску).

Перед монтажем необхідно провести візуальний огляд (1) контактних поверхонь на наявність механічних пошкоджень і протерти (2) спиртом (толуолом, бензином, ацетоном).

Після огляду, зафіксуйте струмові контакти (виводи), встановіть штифт для фіксації вирівнювання конструкції.

Для поліпшення параметрів теплопередачі рекомендується перед монтажем змастити (3) тонким шаром силіконової теплопровідної пасти, що не є обов'язковою умовою при монтажі.

Встановіть тиристор (3), другу частину охолоджувача, скловолоконний ізолятор і упорну шайбу.

Далі потрібно нанизати траверсу на болти (4) і рівномірно затягнути гайки. Переконатися у відсутності перекосів і рівності контактних поверхонь.

Коли деталі достатньо затиснуті, але рухомі, рекомендуємо розмістити охолоджувач на плоскій поверхні і перевірте допуск паралельності спільної площини прилягання поверхонь (5).

Затисніть кожну гайку по черзі (приблизно на чверть обороту) до упору (6). Відповідність зусилля затиску перевіряється величиною прогину траверси.

Після монтажу кріплення (гайки та шайби) необхідно додатково захистити від корозії.

Поради та рекомендації щодо силових тиристорів:

Силові тиристори не повинні експлуатуватися тривалий час при граничному навантаженні за всіма параметрами. У цьому випадку коефіцієнт запасу міцності визначається необхідним ступенем надійності пристрою.

Замініть несправний силовий тиристор на тиристор, який відповідає параметрам що замінюється.

У разі роботи в середовищі з підвищеною температурою навколишнього середовища необхідно передбачити додаткове охолодження.

Для забезпечення належного тепловідведення рекомендується періодичне очищення силових тиристорів і охолоджувачів від пилу та забруднень.

Для вирівнювання струмів між силовими тиристорами, підключеними паралельно, слід використовувати індуктивні дільники струму (найчастіше скручений тороїдальний дріт). Найпоширенішими способами з'єднання є замкнутий контур, контур із загальною котушкою або силовий тиристор. Ефективність дільників струму в цьому випадку визначається перетином магнітопроводу.

Запобігання несиметрії напруги при послідовному з'єднанні силових тиристорів досягається за рахунок використання шунтуючих резисторів, підключених паралельно кожному тиристору. Вирівнювання напруги в перехідних режимах забезпечується паралельним підключенням конденсаторів до кожного тиристора.

Категорично забороняється торкатися силових тиристорів під високою напругою під час роботи.
