Тиристори швидкодіючі імпульсні – Особливості, огляд серій, технічні характеристики, даташити (технічні специфікації)

Що таке швидкодіючий імпульсний тиристор?

Швидкодіючі імпульсні тиристори, також відомі як тиристори швидкого вимикання, швидкого вмикання, є напівпровідниковими приладами зі зменшеними значеннями t_q, t_rr, Q_rr.

Швидкодіючі імпульсні тиристори, на відміну від швидкодіючих тиристорів, мають додатково нормований зворотний заряд відновлення Q_rr.

Швидкодіючі імпульсні тиристори відповідають таким вимогам, як підвищений опір di/dt (до 2500 А/мкс), низькі втрати при перемиканні, дуже малий час вмикання і вимикання. Ці пристрої пристосовані для комутації імпульсів струму з високою швидкістю наростання переднього фронту і високою амплітудою.

Оптимальний діапазон частот для використання швидкодіючих імпульсних тиристорів - до 10кГц. Оптимальний діапазон частот для використання надшвидких імпульсних тиристорів, таких як тиристори серії KA, - до 20кГц.

Характеристики U_TM, t_q, Q_rr швидкодіючого імпульсного тиристора пов'язані між собою: зменшення значень t_q і Q_rr призводить до збільшення U_TM.

Для оптимізації поєднання U_TM, t_q, Q_rr, застосовуються технологічні методи, які дозволяють контрольовано зменшувати τ в шарах напівпровідникового чіпа: легування атомами важких металів, опромінення високоенергетичними частинками (γ-кванти, електрони, протони, альфа-частинки тощо). Також використовуються методи керування коефіцієнтом інжекції р-емітера.

Для зменшення t_q, також використовується більш ефективний розподілений катодно-емітерний шунт (з меншими відстанями між шунтами, ніж у тиристорів з фазовим регулюванням).

Оскільки робота на високих частотах часто супроводжується підвищеною швидкістю на фронті анодних імпульсів струму, швидкі тиристори мають підвищений опір di/dt і короткий час ввімкнення.

Всі тиристори таблеткового типу, представлені на цьому сайті, мають стандартний керамічний корпус притискного типу. Вони запресовані з відносно великою силою в охолоджувачі, які також служать електричними контактами до виводів тиристора.

Швидкодіючі імпульсні тиристори доступні з номінальним прямим струмом I_TAV в діапазоні від 200А до 3200А, а діапазон зворотної блокувальної напруги V_RRM від 400В до 4000В, і з t_q від 8.0 мкс.

Силові швидкодіючі імпульсні тиристори широко використовуються у зварюванні, індукційному нагріванні та плавленні, електротранспорті, потужних випрямлячах, приводах змінного струму, джерелах живлення та інших системах, що потребують короткого часу вмикання і вимикання.

Дивіться також статті: Тиристори фазового регулювання (PCT), Швидкодіючі тиристори, Тиристорні модулі - огляд серій.

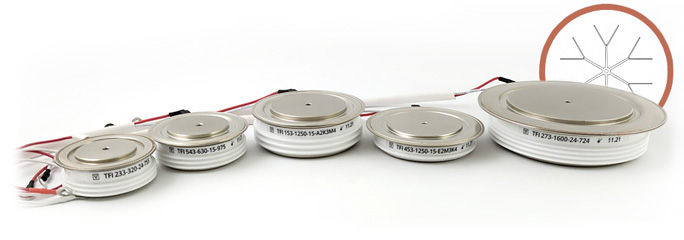

Серії швидкодіючих імпульсних тиристорів у таблетковому корпусі

Швидкодіючі тиристори імпульсні серії ТБИ AS ENERGI^TM

Швидкодіючі тиристори імпульсні серії ТБИ (ТБІ) AS ENERGI^TM, також відомі як "Швидкодіючі імпульсні тиристори" (ТБИ) - це тиристори притискного типу, що регулюють і перетворюють постійний і змінний струми від 250А до 3200А на частотах до 10 кГц в ланцюгах з номінальною напругою від 400В до 4000В, і з t_q від 10 мкс.

Швидкодіючі імпульсні тиристори відповідають таким вимогам, як підвищений опір di/dt, низькі втрати при перемиканні, короткий час вмикання і вимикання.

Швидкодіючі тиристори - це пристрої зі зменшеними значеннями t_q, t_rr, Q_rr, ERQ призначені для роботи на більш високих частотах.

Швидкодіючі імпульсні тиристори - це тиристори з додатково нормованим зворотним зарядом відновлення Q_rr. Ці пристрої пристосовані для комутації імпульсів струму з високою швидкістю наростання фронту і великою амплітудою.

ТБИ323	ТБ133...TF933	ТБ143...TF643	ТБ153...TF453
ТБ163, TF263	ТБ173...TF873	ТБИ183	ТБИ193

---

Швидкодіючі імпульсні тиристори ТБИ323, ТБИ133...ТБИ933 (250A – 400A)

Тип	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Корпус	Розміри ØDxØdxH	Даташити (технічні специф.)
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
250 A
ТБИ323-250	250 (85)	600-1200	3.0	180	1000	800	20-25	125	0.070	6	70	PT21 (T.A1)	42x19x14
ТБИ833-250	250 (94)	3000	5.7	162	1000	1000	50-125	125	0.040	10	180	PT32 (T.B3)	54x32x20
ТБИ933-250	250 (92)	3000	5.4	140	200-1000	1600	63	125	0.040	10	180	PT32 (T.B3)	54x32x20
320 A
ТБИ233-320	320 (85)	2000-2400	6.3	190	200-1000	1600	25-50	125	0.050	10	180	PT32 (T.B3)	54x32x20
ТБИ333-320	320 (85)	1200-2400	6.3	190	200-1000	1600	25-50	125	0.050	10	180 110	PT32 T.B2	54x32x20 42x25x14
400 A
ТБИ133-400	400 (89)	1000-1200	7.0	240	200-2500	1600	10-20	125	0.040	10	110	PT31 T.B2	47x27x15 42x25x14
ТБИ233-400	400 (80)	2000-2400	6.6	210	200-2500	1600	50-63	125	0.050	10	180	PT32 (T.B3)	54x32x20
ТБИ333-400	400 (88)	600-1500	6.0	180	200-2500	1600	16-32	125	0.040	10	180 110	PT32 T.B2	54x32x20 42x25x14
ТБИ433-400	400 (89)	300-1200	7.0	240	200-2500	1600	10-20	125	0.040	10	180 110	T.B3 PT31	54x32x20 47x27x15
ТБИ533-400	400 (88)	1000-1500	6.0	180	200-2500	1600	16-32	125	0.040	10	180	PT32 (T.B3)	54x32x20

---

Швидкодіючі імпульсні тиристори TFI143...TFI643 (400A – 630A)

Тип	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Корпус	Розміри ØDxØdxH	Даташити (технічні специф.)
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
400 A
ТБИ143-400	400 (90)	1000-1500	8	320	200-1000	2000	10	125	0.032	15	280	PT43	60x35x26
ТБИ243-400	400 (88)	2000-2200	8	320	200-1000	2000	25	125	0.034	15	280	PT43	60x35x26
ТБИ343-400	400 (94)	1000-1500	9.5	450	200-2500	2000	10-20	125	0.030	15	180	T.C1	60x38x14
ТБИ443-400	400 (91)	2000-2200	9.0	400	200-2500	2000	25-50	125	0.030	15	180	T.C1	60x38x14
ТБИ543-400	400 (92)	1000-1500	9.5	450	200-2500	2000	10-20	125	0.032	15	240	PT42 (T.C2)	60x38x20
ТБИ643-400	400 (89)	2000-2200	9.0	400	200-2500	2000	25-50	125	0.034	15	240	T.C2	60x38x20
500 A
ТБИ143-500	500 (85)	1000-1500	9	405	200-1000	2000	12.5	125	0.032	15	280	PT43	60x35x26
ТБИ243-500	500 (85)	2000-2200	9	400	200-1000	2000	32	125	0.034	15	280	PT43	60x35x26
ТБИ343-500	500 (91)	1000-1500	11.0	600	200-2500	2000	12.5-25	125	0.030	15	240 180	PT42 T.C1	60x38x20 60x38x14
ТБИ443-500	500 (89)	2000-2200	10.0	500	200-2500	2000	32-63	125	0.030	15	180	T.C1	60x38x14
ТБИ543-500	500 (89)	1000-1500	11.0	600	200-2500	2000	12.5-25	125	0.032	15	240	T.C2	60x38x20
ТБИ643-500	500 (84)	2000-2200	10.0	500	200-2500	2000	32-63	125	0.034	15	240	T.C2	60x38x20
630 A
ТБИ143-630	630 (80)	1000-1500	10	500	200-1000	2000	16	125	0.032	15	280	PT43	60x35x26
ТБИ243-630	630 (80)	2000-2200	10	500	200-1000	2000	32	125	0.034	15	280	PT43	60x35x26
ТБИ343-630	630 (84)	1000-1500	11.5	660	200-2500	2000	16-32	125	0.030	15	240 180	PT42 T.C1	60x38x20 60x38x14
ТБИ443-630	630 (85)	2000-2200	10.5	550	200-2500	2000	32-63	125	0.030	15	180	PT41 T.C1	60x38x14
ТБИ543-630	630 (81)	1000-1500	11.5	660	200-2500	1600	16-32	125	0.032	15	240	T.C2	60x38x20
ТБИ643-630	630 (75)	2000-2200	10.5	550	200-2500	2000	32-63	125	0.034	15	240	T.C2	60x38x20

---

Швидкодіючі імпульсні тиристори TFI153...TFI453 (700A – 1250A)

Тип	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Корпус	Розміри ØDxØdxH	Даташити (технічні специф.)
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
700 A
ТБИ353-700	700 (87)	3000	14	980	200-1000	2000	40-63	120	0.020	26	550	PT53 (T.D2)	75x51x26
800 A
ТБИ153-800	800 (85)	1000-1500	19	1800	200-1000	2000	10	125	0.021	26	550	PT53	75x51x26
ТБИ253-800	800 (85)	1800-2200	17	1400	200-1000	2000	20	125	0.021	26	550	PT53	75x51x26
ТБИ353-800	800 (80)	3000-3400	20	2000	200-2500	2000	63	125	0.0210	26	550	PT53 (T.D2)	75x51x26
1000 A
ТБИ153-1000	1000 (80)	1000-1500	20	2000	200-1000	2000	12.5	125	0.021	26	550	PT53	75x51x26
ТБИ253-1000	1000 (75)	1800-2200	18	1600	200-1000	2000	20	125	0.021	26	550	PT53	75x51x26
ТБИ353-1000	1000 (79)	2000-2800	21	2200	200-2500	2200	50-63	125	0.020	26	550	PT53 (T.D2)	75x51x26
ТБИ453-1000	1150 (85)	300-900	18	3600	1000	1000	12.5-20	125	0.0160	24	330	PT51	75x51x14
1250 A
ТБИ153-1250	1250 (70)	1000-1500	21	2200	200-1000	2000	16	125	0.021	26	550	PT53	75x51x26
ТБИ253-1250	1250 (71)	1800-2200	19.5	1900	200-1000	2000	50	125	0.021	26	550	PT53	75x51x26
ТБИ353-1250	1250 (80)	600-1500	21	2400	1000	1000	20	125	0.020	26	550	PT53-1	75x51x26
ТБИ453-1250	1250 (75)	1000-1500	29	4200	200-2500	2000	16-32	125	0.0210	26	330	PT51 (T.D1)	75x51x14

---

Швидкодіючі імпульсні тиристори TFI163, TFI263 (1250A, 1600A)

Тип	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Корпус	Розміри ØDxØdxH	Даташити (технічні специф.)
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
1250 A
ТБИ163-1250	1258 (85)	2000-2400	24	5600	1000	1000	50	125	0.015	33	700	PT63	87x60x26
1600 A
ТБИ163-1600	1520 (80)	900-1400	35	6300	1000	1000	25	125	0.015	33	700	PT63	87x60x26
ТБИ263-1600	1423 (80)	1500-2000	35	6000	1000	1000	40	125	0.015	33	700	PT63	87x60x26

---

Швидкодіючі імпульсні тиристори TFI173...TFI873 (1600A, 2000A)

Тип	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Корпус	Розміри ØDxØdxH	Даташити (технічні специф.)
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
1600 A
ТБИ173-1600	1890 (85)	1500-2000	36	8000	1000	1000	40	125	0.011	45	1200	PT73	112x75x26
ТБИ273-1600	1704 (85)	2000-2400	32	8000	1000	1000	50	125	0.011	45	1200	PT73	112x75x26
ТБИ373-1600	1600 (91)	2000-2800	40	8000	200-2500	2500	50-63	125	0.010	45	1700	PT74 (T.F5)	112x75x35
ТБИ473-1600	1569 (85)	3800-4000	34	5700	200-2500	2000	125	125	0.010	45	1700	PT74 (T.F5)	112x75x35
ТБИ773-1600	1600 (96)	2000-2800	40	8000	200-2500	2500	50-63	125	0.0085	45	1210	PT73 (T.F1)	112x75x26
ТБИ873-1600	1600 (90)	3800-4000	34	5700	200-2500	2000	125	125	0.0085	45	1210	PT73 (T.F1)	112x75x26
2000 A
ТБИ173-2000	2000 (89)	900-1400	48.5	11700	200-1000	2500	10	125	0.010	45	1200 1700	PT73 PT74	112x75x26 112x75x35
ТБИ273-2000	2000 (85)	2000	40	8000	200-1000	2500	32	125	0.010	45	1700	PT74	112x75x35
ТБИ373-2000	2000 (84)	2000-2500	37.2	6900	200-1000	2500	40-63	125	0.010	45	1700	PT74 (T.F5)	112x75x35
ТБИ573-2000	2000 (92)	1000-1200	65	21100	200-2500	2500	10-20	125	0.0085	45	1210	PT73 (T.F1)	112x75x26
ТБИ673-2000	2000 (91)	2000	40	8000	200-2500	2500	32-63	125	0.0085	45	1210	PT73 (T.F1)	112x75x26
ТБИ773-2000	2000 (90)	2000-2500	40	8000	200-1000	2500	40-63	125	0.0085	45	1210	PT73 (T.F1)	112x75x26

---

Швидкодіючі імпульсні тиристори TFI183 (2500A, 3200A)

Тип	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Корпус	Розміри ØDxØdxH	Даташити (технічні специф.)
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
2500 A
ТБИ183-2500	2500 (80)	2000-2400	40	12000	1000	1000	40-63	125	0.008	70	1800	PT83	120x86x26
3200 A
ТБИ183-3200	3214 (70)	1000-1600	45	13500	1000	1000	25-63	125	0.008	70	1800	PT83	120x86x26

---

Швидкодіючі імпульсні тиристори TFI193 (2500A)

Тип	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Корпус	Розміри ØDxØdxH	Даташити (технічні специф.)
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
2500 A
ТБИ193-2500	2466 (85)	2600-3000	50	11000	1000	1000	63	125	0.0065	85	2200	PT93	147x100x34

Швидкодіючі імпульсні тиристори серії KG AS ENERGI^TM

Швидкодіючі імпульсні тиристори серії KG AS ENERGI^TM у таблетковому виконанні - це високочастотні напівпровідникові прилади притискного типу, що швидко вимикаються. Високочастотні тиристори відповідають таким вимогам, як підвищений опір di/dt, низькі втрати на перемикання, короткий час вмикання і вимикання.

Швидкодіючі високочастотні тиристори серії KG rрегулюють і перетворюють постійний і змінний струми від 200А до 1200А в діапазоні частот до 10 кГц в ланцюгах з напругою від 800В до 2400В.

Тип	IT(AV) (TC=70°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Креслення	Розміри ØDxØdxH	Даташити (технічні специф.)
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	kg		mm	PDF
KG200
KG200-(8...18)	200	800-1800	2.4	168	500	200	10-16	125	0.08	5	0.10	A-1	42x25x15
KG200-(20...24)	200	2000-2400	2.4	168	500	200	10-16	125	0.08	5	0.10	A-1	42x25x15
KG300
KG300-(8...18)	300	800-1800	3.6	168	500	200	10-16	125	0.08	5	0.10	A-1	42x25x15
KG300-(20...24)	300	2000-2400	3.6	168	500	200	10-16	125	0.08	5	0.10	A-1	42x25x15
KG400
KG400-(8...18)	400	800-1800	4.8	432	700	200	8-10	125	0.045	15	0.26	A-2	58x34x26
KG400-(20...24)	400	2000-2400	4.8	432	700	200	8-10	125	0.045	15	0.26	A-2	58x34x26
KG500
KG500-(8...18)	500	800-1800	6.0	500	700	200	12-18	125	0.045	15	0.26	A-2	58x34x26
KG500-(20...24)	500	2000-2400	6.0	500	700	200	12-18	125	0.045	15	0.26	A-2	58x34x26
KG600
KG600-(8...18)	600	800-1800	7.2	720	700	250	12-18	125	0.041	18	0.30	A-3	66x42x26
KG600-(20...24)	600	2000-2400	7.2	720	700	250	12-18	125	0.041	18	0.30	A-3	66x42x26
KG800
KG800-(8...18)	800	800-1800	9.6	1328	1000	250	12-18	125	0.035	20	0.37	A-4	69x45x26
KG800-(20...24)	800	2000-2400	9.6	1328	1000	250	12-18	125	0.035	20	0.37	A-4	69x45x26
KG1000
KG1000-(8...18)	1000	800-1800	12.0	1620	1000	250	12-18	125	0.020	22	0.47	A-5	74x47x26
KG1000-(20...24)	1000	2000-2400	12.0	1620	1000	250	12-18	125	0.020	22	0.47	A-5	74x47x26
KG1200
KG1200-(8...18)	1200	800-1800	14.0	1445	1000	200	8-15	125	0.018	30	0.60	A-6	85x55x26
KG1200-(20...24)	1200	2000-2400	14.0	1445	1000	200	8-15	125	0.018	30	0.60	A-6	85x55x26

Надшвидкісні імпульсні тиристори серії KA AS ENERGI^TM

Надшвидкісні високочастотні тиристори KA серії AS ENERGI^TM у таблетковому виконанні - це напівпровідникові прилади з надшвидким вимиканням, що виготовляються в корпусі "притискного" типу. Високочастотні тиристори відповідають таким вимогам, як підвищений опір di/dt, низькі втрати на перемикання, короткий час вмикання і вимикання.

Надшвидкісні високочастотні тиристори серії KA регулюють і перетворюють постійний і змінний струми від 300А до 2500А в діапазоні частот до 20 кГц в ланцюгах з напругою від 800В до 2400В.

Тип	IT(AV) (TC=70°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Креслення	Розміри ØDxØdxH	Даташити (технічні специф.)
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	kg		mm	PDF
KA300
KA300-(8...14)	300	800-1400	5.8	168	200	1500	12-24	125	0.08	5	0.10	A-1	42x25x15
KA400
KA400-(8...14)	400	800-1400	5.68	168	200	1500	12-24	125	0.08	5	0.10	A-1	42x25x15
KA500
KA500-(8...12)	500	800-1200	5.4	146	200	1500	10-20	125	0.08	5	0.10	A-1	42x25x15
KA600
KA600-(8...14)	600	800-1400	9.3	432	200	1500	12-24	125	0.045	15	0.26	A-2	58x34x26
KA700
KA700-(8...12)	700	800-1200	8.9	396	200	1500	10-20	125	0.045	15	0.26	A-2	58x34x26
KA800
KA800-(6...9)	800	600-900	8.0	320	200	1500	5-7	125	0.045	15	0.26	A-2	58x34x26
KA900
KA900-(12...16)	900	1200-1600	10.0	500	200	1500	18-36	125	0.041	18	0.30	A-3	66x42x26
KA1000
KA1000-(8...14)	1000	800-1400	12.0	720	200	1500	15-28	125	0.035	20	0.37	A-4	69x45x26
KA1000-(12...16)	1000	1200-1600	11.0	605	200	1500	18-36	125	0.035	20	0.37	A-4	69x45x26
KA1100
KA1100-(8...18)	1100	800-1200	11.0	605	200	1500	10-20	125	0.035	20	0.37	A-4	69x45x26
KA1200
KA1200-(6...9)	1200	600-900	9.6	461	200	1500	6-15	125	0.035	20	0.37	A-4	69x45x26
KA1200-(8...14)	1200	800-1400	16.3	1328	200	1500	15-28	125	0.020	22	0.47	A-5	74x47x26
KA1400
KA1400-(8...12)	1400	800-1200	15.0	1125	200	1500	10-20	125	0.020	22	0.47	A-5	74x47x26
KA1500
KA1500-(8...14)	1500	800-1400	18.0	1620	200	1500	15-28	125	0.018	30	0.60	A-6	85x55x26
KA1700
KA1700-(8...12)	1700	800-1200	17.0	1445	200	1500	10-20	125	0.018	30	0.60	A-6	85x55x26
KA2000
KA2000-(10...12)	2000	1000-1200	23.0	2645	1000	1200	8-15	125	0.0125	45	1.0	A-8	100x63x26
KA2500
KA2500-(10...12)	2500	1000-1200	23.0	2645	1000	1200	8-15	125	0.01	56	1.44	A-9	110x73x26

Швидкодіючі імпульсні тиристори серії 5STF ABB Power Grids (Hitachi Energy)

Швидкодіючі імпульсні тиристори серії 5STF ABB Power Grids (Hitachi Energy) доступні з номінальним струмом у відкритому стані I_TAV від 500А до 2800А і зворотною блокуючою напругою V_RRM від 1000В до 3000В, а також з t_q від 8.0 мкс.

Тип	IT(AV)M (TC=70°C)	VDRM VRRM	ITSM	VT0	rT	tq	Tvj max	Rth(j-c)	Rth(c-h)	Fm ±10%	Корпус	Аналог AS ENERGITM	Даташити (технічні специф.)
	A	V	kA	V	mΩ	µs	ºC	K/kW	K/kW	kN			PDF
5STF 05D
5STF 05D2425	517	2400	7.0	2.55	0.43	25, 32	125	32.0	10.0	10	D	ATF 500-24-D-25
5STF 05D2625		2600										ATF 500-26-D-25
5STF 05T
5STF 05T2425	517	2400	7.0	2.55	0.43	25, 32	125	32.0	10.0	10	T1	ATF 500-24-T-25
5STF 05T2625		2600										ATF 500-26-T-25
5STF 06D
5STF 06D1408	568	1400	11.0	2.31	0.36	8, 10	125	32.0	10.0	10	D	ATF 600-14-D-08
5STF 06D1620	557	1800	8.0	2.34	0.38	20, 25	125	32.0	10.0	10	D	ATF 600-16-D-20
5STF 06D2020		2000										ATF 600-20-D-20
5STF 06D2440	617	2400	8.0	2.04	0.36	40, 50	125	32.0	10.0	10	D	ATF 600-24-D-40
5STF 06D2640		2600										ATF 600-26-D-40
5STF 06T
5STF 06T1408	568	1400	11.0	2.31	0.36	8, 10	125	32.0	10.0	10	T1	ATF 600-14-T-08
5STF 06T1820	557	1800	8.0	2.34	0.38	20, 25	125	32.0	10.0	10	T1	ATF 600-18-T-20
5STF 06T2020		2000										ATF 600-20-T-20
5STF 06T2440	617	2400	8.0	2.04	0.36	40, 50	125	32.0	10.0	10	T1	ATF 600-24-T-40
5STF 06T2640		2600										ATF 600-26-T-40
5STF 07D
5STF 07D1213	710	1200	12.0	1.65	0.34	12.5, 14, 16	125	32.0	10.0	10	D	ATF 700-12-D-13
5STF 07D1413		1400										ATF 700-14-D-13
5STF 07D1414		1400										ATF 700-14-D-14
5STF 07D2032	679	2000	9.0	1.84	0.30	32, 40	125	32.0	10.0	10	D	ATF 700-20-D-32
5STF 07T
5STF 07T1213	710	1200	12.0	1.65	0.34	12.5, 14, 16	125	32.0	10.0	10	T1	ATF 700-12-T-13
5STF 07T1413		1400										ATF 700-14-T-13
5STF 07T1414		1400										ATF 700-14-T-14
5STF 07T1832	679	1800	9.0	1.84	0.30	32, 40	125	32.0	10.0	10	T1	ATF 700-18-T-32
5STF 07T2032		2000										ATF 700-20-T-32
5STF 08F
5STF 08F1660	800	1600	15.0	1.25	0.43	60	125	16.0	4.0	22	F	ATF 800-16-F-60
5STF 08F1860		1800										ATF 800-18-F-60
5STF 08F2060		2000										ATF 800-20-F-60
5STF 09F
5STF 09F1420	885	1400	16.0	1.10	0.36	20	125	16.0	4.0	22	F	ATF 900-14-F-20
5STF 09F1620		1600										ATF 900-16-F-20
5STF 09D
5STF 09D1220	847	1200	13.0	1.23	0.31	20, 25	125	32.0	10.0	10	D	ATF 900-12-D-20
5STF 09D1420		1400										ATF 900-14-D-20
5STF 09T
5STF 09T1225	847	1200	13.0	1.23	0.31	20, 25	125	32.0	10.0	10	T1	ATF 900-12-T-25
5STF 09T1420		1400										ATF 900-14-T-20
5STF 10F
5STF 10F2810	1003	2800	13.0	2.56	0.24	80, 100	125	16.0	4.0	22	F	ATF 1000-28-F-10
5STF 10F3080		3000										ATF 1000-30-F-80
5STF 11F
5STF 11F2810	1112	2800	14.0	2.14	0.25	100, 125	125	16.0	4.0	22	F	ATF 1100-28-F-10
5STF 11F3010		3000										ATF 1100-30-F-10
5STF 12F
5STF 12F1832	1202	1800	17.0	1.99	0.21	25, 32, 40, 50	125	16.0	4.0	22	F	ATF 1200-18-F-32
5STF 12F2025		2000										ATF 1200-20-F-25
5STF 12F2040		2000										ATF 1200-20-F-40
5STF 13F
5STF 13F1020	1252	1000	21.0	1.77	0.24	20, 25	125	16.0	4.0	22	F	ATF 1300-10-F-20
5STF 13F1220		1200										ATF 1300-12-F-20
5STF 14F
5STF 14F1863	1440	1800	17.0	1.60	0.17	63, 70	125	16.0	4.0	22	F	ATF 1400-18-F-63
5STF 14F2063		2000										ATF 1400-20-F-63
5STF 15F
5STF 15F1032	1532	1000	21.0	1.28	0.20	32, 40	125	16.0	4.0	22	F	ATF 1500-10-F-32
5STF 15F1232		1200										ATF 1500-12-F-32
5STF 15F1840	1489	1800	17.0	1.60	0.14	40, 50	125	16.0	4.0	22	F	ATF 1500-18-F-40
5STF 15F2040		2000										ATF 1500-20-F-40
5STF 16F
5STF 16F1213	1526	1200	21.0	1.62	0.12	12.5, 16	125	16.0	4.0	22	F	ATF 1600-12-F-13
5STF 16F1413		1400										ATF 1600-14-F-13
5STF 17F
5STF 17F1220	1693	1200	21.0	1.40	0.11	20, 25	125	16.0	4.0	22	F	ATF 1700-12-F-20
5STF 17F1420		1400										ATF 1700-14-F-20
5STF 18F
5STF 18F1010	1779	1000	22.0	1.37	0.09	10, 12.5	125	16.0	4.0	22	F	ATF 1800-10-F-10
5STF 18F1210		1200										ATF 1800-12-F-10
5STF 23H
5STF 23H2040	2322	2000	42.0	1.52	0.11	40, 60	125	10.0	3.0	50	H	ATF 2300-20-H-40
5STF 28H
5STF 28H2060	2667	2000	46.5	1.20	0.10	60, 80	125	10.0	3.0	50	H	ATF 2800-20-H-60

Швидкодіючі імпульсні тиристори Westcode (IXYS UK Westcode, Littelfuse Technology)

Швидкодіючі імпульсні тиристори Littelfuse Technology, раніше відомих як Westcode Semiconductors, забезпечують низькі втрати при перемиканні та високі показники di/dt.

Швидкодіючі імпульсні тиристори Westcode доступні на напругу від 400В до 1200В, струм від 295А до 1007А і час вимикання t_q від 10мкс до 30мкс.

Тип	VDRM VRRM	IT(AV)M (TC = 55°C)	ITSM	I2t	tq	VT0	rT	Tvj max	Rth(j-c)	Корпус	Розміри ØDxØdxH	Аналог AS ENERGITM	Даташити (технічні специф.)
	V	A	A	A2·s	µs	V	mΩ	ºC	K/W		mm		PDF
P0295WC12D	1200	295	2700	36.5x103	20	1.600	1.230	125	0.0950	W8	42x19x14	ATDP0295WC12D
P0295WC12E					25							ATDP0295WC12E
P0327WC08C	800	327	3250	63.9x103	15	1.550	0.870	125	0.0950	W8	42x19x14	ATDP0327WC08C
P0327WC08D					20							ATDP0327WC08D
P0327WC08E					25							ATDP0327WC08E
P0327WC08F					30							ATDP0327WC08F
P0327WC12C	1200	327	3250	63.9x103	15	1.550	0.870	125	0.0950	W8	42x19x14	ATDP0327WC12C
P0327WC12D					20							ATDP0327WC12D
P0327WC12E					25							ATDP0327WC12E
P0327WC12F					30							ATDP0327WC12F
P0366WC04A	400	366	4700	110x103	10	1.400	0.670	125	0.0950	W8	42x19x14	ATDP0366WC04A
P0366WC04B					12							ATDP0366WC04B
P0366WC04C					15							ATDP0366WC04C
P0366WC06A	600	366	4700	110x103	10	1.400	0.670	125	0.0950	W8	42x19x14	ATDP0366WC06A
P0366WC06B					12							ATDP0366WC06B
P0366WC06C					15							ATDP0366WC06C
P0366WC08A	800	366	4700	110x103	10	1.400	0.670	125	0.0950	W8	42x19x14	ATDP0366WC08A
P0366WC08B					12							ATDP0366WC08B
P0366WC08C					15							ATDP0366WC08C
P0367WC12E	1200	367	3600	64.8x103	25	1.170	0.920	125	0.0950	W8	42x19x14	ATDP0367WC12E
P0367WC12F					30							ATDP0367WC12F
P0389WC04B	400	389	5000	125x103	12	1.050	0.880	125	0.0950	W8	42x19x14	ATDP0389WC04B
P0389WC04C					15							ATDP0389WC04C
P0389WC08B	800	389	5000	125x103	12	1.050	0.880	125	0.0950	W8	42x19x14	ATDP0389WC08B
P0389WC08C					15							ATDP0389WC08C
P0515WC04B	400	515	6500	211x103	12	0.950	0.377	125	0.0950	W8	42x19x14	ATDP0515WC04B
P0515WC04C					15							ATDP0515WC04C
P0515WC04D					20							ATDP0515WC04D
P0515WC06B	600	515	6500	211x103	12	0.950	0.377	125	0.0950	W8	42x19x14	ATDP0515WC06B
P0515WC06C					15							ATDP0515WC06C
P0515WC06D					20							ATDP0515WC06D
P0838LC06B	600	1110	12300	750x103	12	1.200	0.280	125	0.0320	W10	58x34x27	ATDP0838LC06B
P0838LC06C					15							ATDP0838LC06C
P0838LC08B	800	1110	12300	750x103	12	1.200	0.280	125	0.0320	W10	58x34x27	ATDP0838LC08B
P0838LC08C					15							ATDP0838LC08C
P0848YC04B	400	848	8750	383x103	12	1.010	0.305	125	0.0500	W58	42x25x14	ATDP0848YC04B
P0848YC04C					15							ATDP0848YC04C
P0848YC06B	600	848	8750	383x103	12	1.010	0.305	125	0.0500	W58	42x25x14	ATDP0848YC06B
P0848YC06C					15							ATDP0848YC06C
P1007LC08D	800	1007	9500	451x103	20	1.509	0.265	125	0.0320	W10	58x34x27	ATDP1007LC08D
P1007LC08E					25							ATDP1007LC08E
P1007LC08F					30							ATDP1007LC08F
P1007LC12D	1200	1007	9500	451x103	20	1.509	0.265	125	0.0320	W10	58x34x27	ATDP1007LC12D
P1007LC12E					25							ATDP1007LC12E
P1007LC12F					30							ATDP1007LC12F

Повітряні і водяні охолоджувачі для таблеткових тиристорів

Робота напівпровідникових пристроїв при великих струмах і високих зворотних напругах супроводжується великою потужністю в p-n переході кремнієвого чіпа.

Для охолодження силових SCR-тиристорів використовуються повітряні та водяні охолоджувачі.

Тепловідвід характеризується величиною розсіюваної потужності і площею охолоджувальної поверхні і підбирається виходячи з необхідної тепловіддачі при робочій потужності тиристора.

У тиристорах таблеткового типу необхідне притискання контактів забезпечується тільки в тому випадку, якщо вони зібрані з охолоджувачем.

Щоб електричні втрати були мінімальними, а тепловіддача максимальною, під час монтажу необхідно забезпечити необхідне зусилля затиску Fm.

Діапазон значень осьового зусилля на тиристор Fm, тобто зусилля стискання тиристора, становить від 10 до 100 кН залежно від діаметра корпусу (типу корпусу) і вказаний в паспорті.

Охолоджувачі застосовуються для таблеткових напівпровідників (таблеткового типу) з діаметром контактної поверхні від Ø19 мм до Ø100 мм.

Дивіться додаткову інформацію про охолоджувачі для таблеткових тиристорів SCR:
"Повітряні охолоджувачі серії O", "Повітряні охолоджувачі серії SF", "Водяні охолоджувачі серії SS".

Рекомендації щодо встановлення силових тиристорів

Надійність теплопередачі та електричного контакту між поверхнями тиристора і охолоджувача у всьому діапазоні температур забезпечується за рахунок відповідного моменту затяжки (сила затиску).

Перед монтажем необхідно провести візуальний огляд (1) контактних поверхонь на наявність механічних пошкоджень і протерти (2) спиртом (толуолом, бензином, ацетоном).

Після огляду, зафіксуйте струмові контакти (виводи), встановіть штифт для фіксації вирівнювання конструкції.

Для поліпшення параметрів теплопередачі рекомендується перед монтажем змастити (3) тонким шаром силіконової теплопровідної пасти, що не є обов'язковою умовою при монтажі.

Встановіть тиристор (3), другу частину охолоджувача, скловолоконний ізолятор і упорну шайбу.

Далі потрібно нанизати траверсу на болти (4) і рівномірно затягнути гайки. Переконатися у відсутності перекосів і рівності контактних поверхонь.

Коли деталі достатньо затиснуті, але рухомі, рекомендуємо розмістити охолоджувач на плоскій поверхні і перевірте допуск паралельності спільної площини прилягання поверхонь (5).

Затисніть кожну гайку по черзі (приблизно на чверть обороту) до упору (6). Відповідність зусилля затиску перевіряється величиною прогину траверси.

Після монтажу кріплення (гайки та шайби) необхідно додатково захистити від корозії.

Поради та рекомендації щодо силових тиристорів:

Силові тиристори не повинні експлуатуватися тривалий час при граничному навантаженні за всіма параметрами. У цьому випадку коефіцієнт запасу міцності визначається необхідним ступенем надійності пристрою.

Замініть несправний силовий тиристор на тиристор, який відповідає параметрам що замінюється.

У разі роботи в середовищі з підвищеною температурою навколишнього середовища необхідно передбачити додаткове охолодження.

Для забезпечення належного тепловідведення рекомендується періодичне очищення силових тиристорів і охолоджувачів від пилу та забруднень.

Для вирівнювання струмів між силовими тиристорами, підключеними паралельно, слід використовувати індуктивні дільники струму (найчастіше скручений тороїдальний дріт). Найпоширенішими способами з'єднання є замкнутий контур, контур із загальною котушкою або силовий тиристор. Ефективність дільників струму в цьому випадку визначається перетином магнітопроводу.

Запобігання несиметрії напруги при послідовному з'єднанні силових тиристорів досягається за рахунок використання шунтуючих резисторів, підключених паралельно кожному тиристору. Вирівнювання напруги в перехідних режимах забезпечується паралельним підключенням конденсаторів до кожного тиристора.

Категорично забороняється торкатися силових тиристорів під високою напругою під час роботи.
