Силові стандартні випрямні діоди - огляд серій, технічні характеристики, даташити (технічні специфікації)
- Що таке діод випрямний?
- Серії стандартних випрямних діодів у таблетковому корпусі:
- Силові випрямні діоди серії Д AS ENERGITM
- Стандартні випрямні діоди ABB Power Grids (Hitachi Energy)
- Стандартні випрямні діоди Infineon Technologies
- Стандартні випрямні діоди Westcode (IXYS UK Westcode, Littelfuse Technology)
- Випрямні діоди Dynex Semiconductor
- Стандартні діоди відновлення Vishay Semiconductors
- Повітряні і водяні охолоджувачі для таблеткових випрямних діодів
- Рекомендації щодо встановлення силових випрямних діодів таблеткового типу
Що таке діод випрямний?
Силовий випрямний діод - це напівпровідниковий прилад, виготовлений з кремнію, з односпрямованою, неконтрольованою провідністю. По суті, діод являє собою двошарову кремнієву напівпровідникову структуру p-n типу з односпрямованою провідністю.
Випрямні діоди також відомі як діоди нормального відновлення, стандартні випрямні діоди.
Випрямний діод - це електронний компонент з двома електродами – катодом і анодом. Його електричний опір сильно залежить від полярності прикладеної напруги і має асиметричну вольт-амперну характеристику залежно від напрямку струму.
Основна функція діода - некерований випрямляч струму: при подачі "прямої" напруги (з більш позитивним потенціалом на аноді) діод переходить у стан високої провідності, здатний проводити великий "прямий" струм (у напрямку від анода до катода). При подачі "зворотної" напруги (з більш позитивним потенціалом на катоді) діод переходить в стан низької провідності, здатний блокувати високу "зворотну" напругу, проводячи мінімальний зворотний струм витоку.
Найпоширенішим типом діодів у силовій електроніці є діод з p-n переходом. Характерною особливістю силового діода є наявність принаймні одного слаболегованого (високоомного) шару між p-n переходом і поверхнями структури (анодом і катодом). Це "n-" шар, тобто шар провідності n-типу з відносно низькою концентрацією легуючої донорної домішки (відносно високий питомий опір).

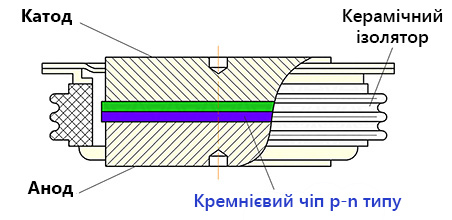

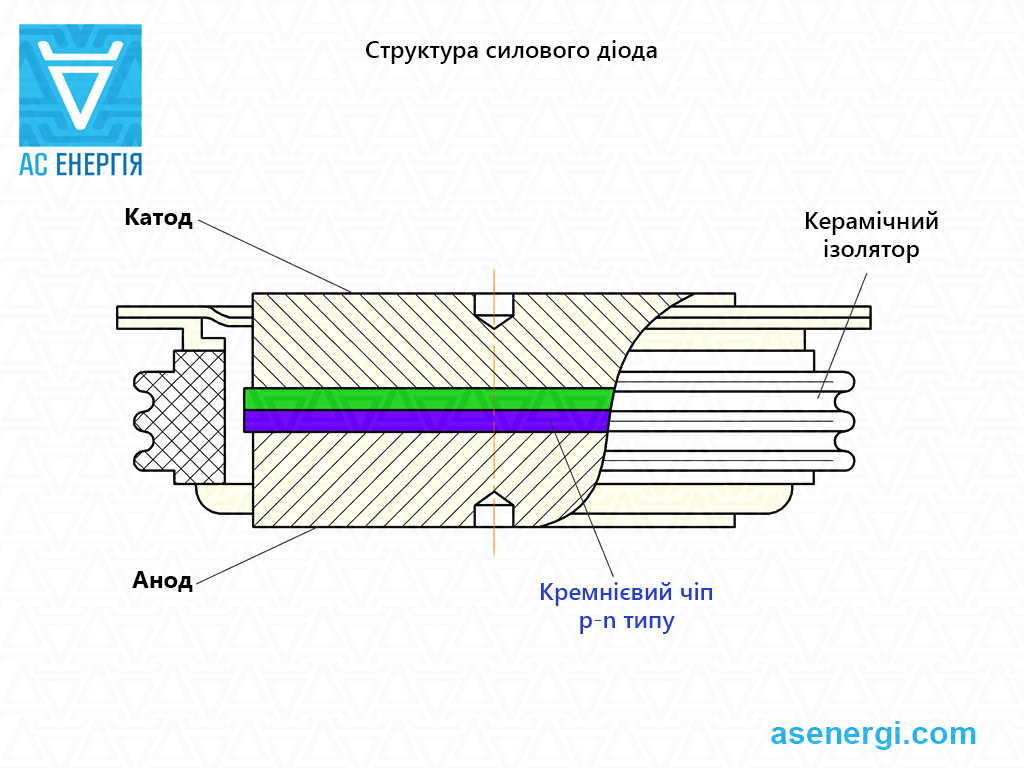

Випрямний елемент (напівпровідниковий кремній) діода встановлений в герметичному корпусі.
Силові випрямляючі діоди призначені для роботи у випрямних пристроях, що працюють на відносно низьких частотах: зазвичай на промисловій частоті 50 Гц або 60 Гц, рідше на частотах до 500 Гц.
Для цих напівпровідникових приладів основна увага приділяється мінімізації потужності втрат у вихідному стані при забезпеченні певної зворотної напруги. Значення Qrr і ERQ для таких діодів можуть бути дуже великими, що, як правило, унеможливлює їх використання на високих частотах і в імпульсних частотних режимах.
Силові дискретні випрямні діоди оптимізовані для мережевої частоти, мають низькі втрати на виході, здатні працювати з великими струмами, великий досвід використання приладів у різних галузях промисловості.
Силові стандартні випрямні діоди зазвичай використовуються в різних силових випрямлячах, таких як зварювальне та гальванічне обладнання, некеровані або напівкеровані випрямляючі мости, щоб запобігти згубному впливу комутаційних перенапруг.

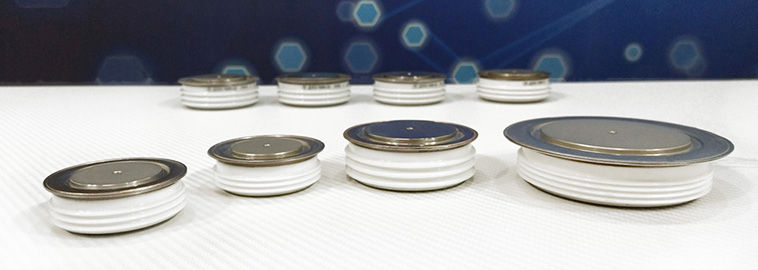

Всі таблеткові (капсульні) випрямні діоди, представлені на цьому сайті, мають стандартний керамічний корпус притискного типу. Вони запресовані з відносно великою силою в охолоджувачі, які також слугують електричними контактами до виводів діодів.
Випрямні діоди, доступні на сайті AS ENERGITM мають наступні діапазони параметрів: номінальний прямий струм IFAV від 200А до 12000А (12кА), а діапазон зворотної блокуючої напруги VRRM від 200В до 10000В (10кВ).
Сьогодні силові випрямні діоди є ключовим компонентом потужних випрямлячів, пристроїв плавного пуску, джерел живлення, перемикачів змінного/постійного струму, випрямлячів для великих приводів змінного струму, виплавки алюмінію та інших металургійних виробництв, а також для живлення залізничних колій.
Дивіться також статті: Тиристори фазового регулювання (PCT), Швидкодіючі тиристори, Швидкодіючі імпульсні тиристори, Тиристорні модулі - огляд серій.
З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:
І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
Серії стандартних випрямних діодів у таблетковому корпусі
Силові випрямні діоди серії Д AS ENERGITM
Силові випрямні діоди серії Д AS ENERGITM у таблетковому виконанні - це універсальні діоди притискного типу, також відомі як діоди нормального відновлення, що перетворюють постійний і змінний струми від 200А до 8000А при частоті до 500Гц в ланцюгах з напругою від 200В до 10000В (10кВ). Випрямні діоди оптимізовані для частоти мережі, мають низькі втрати в режимі очікування і здатні витримувати великі струми.
Д223 |
Д133 ... Д433 |
Д143 ... Д543 |
Д153 ... Д653 |
Д163 |
Д173, Д273, Д373 |
Д183 |
Д193 |
Силові діоди Д223 (200A, 250A, 320A, 400A)
Діоди Д223 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д223-200 | за запитом | 5200 - 6500V | 230A (85ºC) | 52 - 65 | 100 g | PD23 | O123 | ||
Д223-250 | за запитом | 5200 - 6000V | 300A (85ºC) | 52 - 60 | 100 g | PD23 | O123 | ||
Д223-320 | за запитом | 4400 - 5200V | 364A (85ºC) | 44 - 52 | 100 g | PD23 | O123 | ||
Д223-400 | за запитом | 3400 - 4200V | 530A (85ºC) | 34 - 42 | 100 g | PD23 | O123 |
Детальні технічні характеристики силових діодів Д223
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A (°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д223-200 | 5200-6500 | 230(85) | 360 | 3.0 | 140 | 2.60/628 | 1.00 | 3.10 | 35 | 45 | 0.085 | 6±1 | 0.1 |
Д223-250 | 5200-6000 | 300(85) | 470 | 3.5 | 150 | 2.45/785 | 0.92 | 2.20 | 35 | 61 | 0.085 | 6±1 | 0.1 |
Д223-320 | 4400-5200 | 364(85) | 570 | 4.2 | 160 | 2.05/1000 | 0.87 | 1.37 | 35 | 88 | 0.085 | 6±1 | 0.1 |
Д223-400 | 3400-4200 | 530(85) | 830 | 5.5 | 150 | 1.80/1256 | 0.85 | 0.85 | 35 | 151 | 0.085 | 6±1 | 0.1 |
Силові діоди Д133 (400A, 500A, 630A, 800A, 1000A)
Діоди Д133 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д133-400 | за запитом | 1000 - 4000V | 640A (100ºC) 730A (85ºC) |
10 - 40 | 180 g | PD32 | O143 | ||
Д133-500 | за запитом | 1000 - 2800V | 910A (100ºC) 1020A (85ºC) |
10 - 28 | 180 g | PD32 | O143 | ||
Д133-630 | за запитом | 1000 - 3200V | 1040A (100ºC) 1170A (85ºC) |
10 - 32 | 180 g | PD32 | O143 | ||
Д133-800 | за запитом | 400 - 2000V | 1170A (100ºC) 1280A (85ºC) |
4 - 20 | 180 g | PD32 | O143, O343 | ||
Д133-1000 | за запитом | 400 - 2000V | 1220A (100ºC) 1385A (85ºC) |
4 - 20 | 180 g | PD32 | O143, O343 |
Детальні технічні характеристики силових діодів Д133
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A (°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д133-400 | 1000-4000 | 640(100) 730(85) |
1140 | 7.0 | 160 | 2.10/1256 | 1.10 | 0.950 | 50 | 245 | 0.036 | 10 | 0.180 |
Д133-500 | 1000-2800 | 910(100) 1020(85) |
1600 | 11.0 | 175 | 1.70/1570 | 1.00 | 0.570 | 50 | 605 | 0.036 | 10 | 0.180 |
Д133-630 | 1000-3200 | 1040(100) 1170(85) |
1830 | 11.0 | 175 | 1.60/1978 | 1.10 | 0.350 | 35 | 605 | 0.036 | 10 | 0.180 |
Д133-800 | 400-2000 | 1170(100) 1280(85) |
2000 | 12.0 | 175 | 1.60/2512 | 1.00 | 0.270 | 40 | 720 | 0.036 | 10 | 0.180 |
Д133-1000 | 400-2000 | 1220(100) 1385(85) |
2170 | 16.0 | 175 | 1.55/3140 | 0.95 | 0.250 | 40 | 1280 | 0.036 | 10 | 0.180 |
Силові діоди Д233 (400A, 500A, 630A, 800A, 1000A, 1600A)
Діоди Д233 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д233-400 | за запитом | 2400 - 4400V | 400A (110ºC) | 24 - 44 | 180 g | PD32 | O143, O243, O343 | ||
Д233-500 | за запитом | 1000 - 4400V | 500A (110ºC) 593A (100ºC) |
10 - 44 | 180 g | PD32 | O143, O243, O343 | ||
Д233-630 | за запитом | 4400 - 5200V | 630A (115ºC) 740A (85ºC) |
44 - 52 | 180 g | PD32 | O143, O243, O343 | ||
Д233-800 | за запитом | 3400 - 4400V | 800A (115ºC) 920A (85ºC) |
34 - 44 | 180 g | PD32 | O143, O243, O343 | ||
Д233-1000 | за запитом | 2400 - 3400V | 1000A (115ºC) 1240A (85ºC) |
24 - 34 | 180 g | PD32 (D.B2) |
O143, O243, O343 | ||
Д233-1600 | за запитом | 400 - 800V | 1600A (110ºC) 1640A (85ºC) |
4 - 8 | 180 g | PD32 | O143, O243, O343 |
Детальні технічні характеристики силових діодів Д233
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A (°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д233-400 | 2400-4400 | 400(110) | 628 | 7.0 | 160 | 2.10/1256 | 0.90 | 0.416 | 40 | 110 | 0.036 | 10 | 0.18 |
Д233-500 | 1000-4400 | 500(110) 593(100) |
785 | 7.5 | 150 | 2.00/1570 | 1.08 | 0.706 | 50 | 280 | 0.036 | 10 | 0.18 |
Д233-630 | 4400-5200 | 630(115) 740(85) |
1162 | 6.0 | 150 | 2.60/1980 | 0.90 | 0.840 | 50 | 180 | 0.036 | 10 | 0.18 |
Д233-800 | 3400-4400 | 800(115) 920(85) |
1444 | 7.5 | 160 | 2.30/2500 | 0.90 | 0.599 | 50 | 280 | 0.036 | 10 | 0.18 |
Д233-1000 | 2400-3400 | 1000(115) 1240(85) |
1947 | 11.0 | 175 | 1.95/3140 | 0.85 | 0.380 | 50 | 605 | 0.036 | 10 | 0.18 |
Д233-1600 | 400-800 | 1600(110) 1640(85) |
2512 | 16.0 | 190 | 1.50/5024 | 0.83 | 0.130 | 40 | 960 | 0.036 | 10 | 0.18 |
Силові діоди Д333 (500A, 630A, 800A)
Діоди Д333 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д333-500 | за запитом | 3800 - 6000V | 580A (85ºC) | 38 - 60 | 180 g | PD32 (D.B3) |
O143, O243, O343, OM103, OM104 | ||
Д333-630 | за запитом | 2000 - 2800V | 630A (128ºC) 890A (100ºC) |
20 - 28 | 180 g | D.B3 | O143, O243, O343, OM103, OM104 | ||
Д333-800 | за запитом | 2000V | 800A (134ºC) 1140A (100ºC) |
20 | 180 g | D.B3 | O143, O243, O343, OM103, OM104 |
Детальні технічні характеристики силових діодів Д333
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A (°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д333-500 | 3800-6000 | 580(85) | 910 | 5.0 | 150 | 2.90/1570 | 1.00 | 1.42 | 50 | 125 | 0.036 | 10±1 | 0.18 |
Д333-630 | 2000-2800 | 630(128) 890(100) |
989 | 10.0 | 175 | 1.60/1978 | 1.10 | 0.35 | 50 | 500 | 0.045 | 10±1 | 0.21 |
Д333-800 | 2000 | 800(134) 1140(100) |
1256 | 12.0 | 190 | 1.60/2512 | 1.00 | 0.27 | 50 | 720 | 0.045 | 10±1 | 0.21 |
Силові діоди Д433 (500A, 630A, 800A, 1000A)
Діоди Д433 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д433-500 | за запитом | 5200 - 6000V | 580A (85ºC) | 52 - 60 | 200 g | PD33 | O143, O243, O343, OM103, OM104 | ||
Д433-630 | за запитом | 4400 - 5200V | 740A (85ºC) | 44 - 52 | 200 g | PD33 | O143, O243, O343, OM103, OM104 | ||
Д433-800 | за запитом | 3400 - 4400V | 920A (85ºC) | 34 - 44 | 200 g | PD33 | O143, O243, O343, OM103, OM104 | ||
Д433-1000 | за запитом | 2400 - 3400V | 1240A (85ºC) | 24 - 34 | 200 g | PD33 | O143, O243, O343, OM103, OM104 |
Детальні технічні характеристики силових діодів Д433
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A (°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д433-500 | 5200-6000 | 580(85) | 910 | 5.0 | 150 | 2.90/1570 | 1.00 | 1.42 | 50 | 125 | 0.036 | 9.5±0.5 | 0.20 |
Д433-630 | 4400-5200 | 740(85) | 1160 | 6.0 | 150 | 2.50/1980 | 0.90 | 0.84 | 50 | 180 | 0.036 | 9.5±0.5 | 0.20 |
Д433-800 | 3400-4400 | 920(85) | 1440 | 7.5 | 160 | 2.30/2500 | 0.90 | 0.60 | 50 | 280 | 0.036 | 9.5±0.5 | 0.20 |
Д433-1000 | 2400-3400 | 1240(85) | 1940 | 11.0 | 175 | 1.95/3140 | 0.85 | 0.38 | 50 | 605 | 0.036 | 9.5±0.5 | 0.20 |
Силові діоди Д143 (630A, 800A, 1000A, 1250A, 2000A)
Діоди Д143 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д143-630 | за запитом | 2400 - 4000V | 630A (112ºC) 750A (100ºC) |
24 - 40 | 240 g | PD42 | O143, O243, O343, OM103, OM104 | ||
Д143-800 | за запитом | 1800 - 2800V | 800A (136ºC) 1235A (100ºC) |
18 - 28 | 240 g | PD42 | O143, O243, O343, OM103, OM104 | ||
Д143-1000 | за запитом | 400 - 1800V | 1000A (148ºC) 1705A (100ºC) |
4 - 18 | 240 g | PD42 | O143, O243, O343, OM103, OM104 | ||
Д143-1250 | за запитом | 1000 - 1800V | 1250A (121ºC) 1500A (100ºC) |
10 - 18 | 240 g | PD42 | O143, O243, O343, OM103, OM104 | ||
Д143-2000 | за запитом | 200 - 1000V | 2400A (85ºC) | 2 - 10 | 160 g | PD41 | O143, O243, O343, OM103, OM104 |
Детальні технічні характеристики силових діодів Д143
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A (°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д143-630 | 2400-4000 | 630 (112) 750 (100) |
989 | 10.5 | 150 | 2.10/1978 | 1.10 | 0.730 | 70 | 550 | 0.027 | 15 | 0.24 |
Д143-800 | 1800-2800 | 800 (136) 1235 (100) |
1256 | 18.0 | 175 | 1.55/2512 | 1.00 | 0.410 | 70 | 1620 | 0.027 | 15 | 0.24 |
Д143-1000 | 400-1800 | 1000 (148) 1705 (100) |
1570 | 18.0 | 190 | 1.55/3140 | 1.00 | 0.230 | 70 | 1620 | 0.027 | 15 | 0.24 |
Д143-1250 | 1000-1800 | 1250 (121) 1500 (100) |
1963 | 22.0 | 190 | 1.65/3925 | 0.95 | 0.250 | 70 | 2420 | 0.032 | 15 | 0.24 |
Д143-2000 | 200-1000 | 2400 (85) | 3760 | 24.0 | 175 | 1.40/6280 | 0.73 | 0.110 | 70 | 2880 | 0.027 | 15 | 0.16 |
Силові діоди Д243 (630A, 800A, 1000A, 1250A, 1600A)
Діоди Д243 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д243-630 | за запитом | 5200 - 6000V | 840A (85ºC) | 52 - 60 | 240 g | PD42 | O143, O243, O343, OM103, OM104 | ||
Д243-800 | за запитом | 2400 - 4400V | 800A (99ºC) 790A (100ºC) |
24 - 44 | 240 g | PD42 | O143, O243, O343, OM103, OM104 | ||
Д243-1000 | за запитом | 2000 - 2600V | 1000A (122ºC) 1280A (100ºC) |
20 - 26 | 240 g | PD42 | O143, O243, O343, OM103, OM104 | ||
Д243-1250 | за запитом | 2400 - 3200V | 1640A (85ºC) | 24 - 32 | 240 g | PD42 | O143, O243, O343, OM103, OM104 | ||
Д243-1600 | за запитом | 1200 - 2200V | 2000A (85ºC) | 12 - 22 | 160 g | PD41 | O143, O243, O343, OM103, OM104 |
Детальні технічні характеристики силових діодів Д243
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A (°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д243-630 | 5200-6000 | 840 (85) | 1310 | 8.0 | 150 | 2.50/1980 | 0.90 | 0.900 | 70 | 320 | 0.027 | 15 | 0.24 |
Д243-800 | 2400-4400 | 800 (99) 790 (100) |
1256 | 13.5 | 150 | 2.00/2512 | 1.00 | 0.500 | 70 | 910 | 0.032 | 15 | 0.24 |
Д243-1000 | 2000-2600 | 1000 (122) 1280 (100) |
1570 | 19.0 | 175 | 1.65/3140 | 0.95 | 0.280 | 70 | 1805 | 0.032 | 15 | 0.24 |
Д243-1250 | 2400-3200 | 1640 (85) | 2570 | 18.5 | 175 | 1.85/3925 | 0.85 | 0.290 | 70 | 1710 | 0.027 | 15 | 0.24 |
Д243-1600 | 1200-2200 | 2000 (85) | 3140 | 22.0 | 175 | 1.60/5024 | 0.77 | 0.180 | 70 | 2420 | 0.027 | 15 | 0.16 |
Силові діоди Д343 (800A, 1000A, 1250A)
Діоди Д343 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д343-800 | за запитом | 4400 - 5200V | 940A (85ºC) | 44 - 52 | 280 g | PD43 | O143, O243, O343, OM103, OM104 | ||
Д343-1000 | за запитом | 3400 - 4400V | 1210A (85ºC) | 34 - 44 | 240 g | PD42 | O143, O243, O343, OM103, OM104 | ||
Д343-1250 | за запитом | 1000 - 1800V | 1250A (114ºC) 1415A (100ºC) |
10 - 18 | 280 g | PD43 (D.C3) | O143, O243, O343, OM103, OM104 |
Детальні технічні характеристики силових діодів Д343
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A (°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д343-800 | 4400-5200 | 940 (85) | 1470 | 9.5 | 150 | 2.45/2512 | 0.92 | 0.70 | 70 | 450 | 0.036 | 15 | 0.28 |
Д343-1000 | 3400-4400 | 1210 (85) | 1890 | 13.0 | 160 | 2.20/3140 | 0.90 | 0.46 | 70 | 845 | 0.027 | 15 | 0.24 |
Д343-1250 | 1000-1800 | 1250 (144) 1415 (100) |
1963 | 20.0 | 190 | 1.65/3925 | 0.95 | 0.25 | 70 | 2000 | 0.036 | 15 | 0.28 |
Силові діоди Д443 (630A, 800A, 1000A)
Діоди Д443 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д443-630 | за запитом | 4400 - 5200V | 740A (85ºC) | 44 - 52 | 280 g | PD43 | O143, O243, O343, OM103, OM104 | ||
Д443-800 | за запитом | 3800 - 4400V | 800A (94ºC) 745A (100ºC) |
38 - 44 | 280 g | PD43 (D.C3) | O143, O243, O343, OM103, OM104 | ||
Д443-1000 | за запитом | 2000 - 2600V | 1000A (117ºC) 1205A (100ºC) |
20 - 26 | 280 g | PD43 (D.C3) | O143, O243, O343, OM103, OM104 |
Детальні технічні характеристики силових діодів Д443
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A (°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д443-630 | 4400-5200 | 740 (85) | 1160 | 6.0 | 150 | 2.50/1980 | 0.90 | 0.84 | 50 | 180 | 0.036 | 15 | 0.28 |
Д443-800 | 3800-4400 | 800 (94) 745 (100) |
1256 | 12.5 | 150 | 2.00/2512 | 1.00 | 0.50 | 70 | 780 | 0.036 | 15 | 0.28 |
Д443-1000 | 2000-2600 | 1000 (117) 1205 (100) |
1570 | 18.0 | 175 | 1.65/3140 | 0.95 | 0.28 | 70 | 1620 | 0.036 | 15 | 0.28 |
Силові діоди Д543 (500A, 630A)
Діоди Д543 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д543-500 | за запитом | 9000 - 10000V | 560A (85ºC) | 90 - 100 | 320 g | PD44 | O143, O243, O343, OM103, OM104 | ||
Д543-630 | за запитом | 7000 - 8000V | 651A (85ºC) | 70 - 80 | 320 g | PD44 | O143, O243, O343, OM103, OM104 |
Детальні технічні характеристики силових діодів Д543
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A (°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д543-500 | 9000-10000 | 560(85) | 879 | 10.0 | 140 | 2.90/1570 | 1.50 | 1.50 | 70 | 500 | 0.027 | 15±1.5 | 0.32 |
Д543-630 | 7000-8000 | 651(85) | 965 | 11.0 | 140 | 2.80/1978 | 1.20 | 1.20 | 70 | 640 | 0.027 | 15±1.5 | 0.32 |
Силові діоди Д153 (1000A, 1250A, 1600A, 2000A, 2500A, 6300A)
Діоди Д153 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д153-1000 | за запитом | 5200 - 6000V | 1470A (85ºC) | 52 - 60 | 550 g | PD53 | O153, O253 | ||
Д153-1250 | за запитом | 4400 - 5200V | 1650A (85ºC) | 44 - 52 | 550 g | PD53 | O153, O253 | ||
Д153-1600 | за запитом | 3400 - 4400V | 1820A (100ºC) 2100A (85ºC) |
34 - 44 | 550 g | PD53 | O153, O253 | ||
Д153-2000 | за запитом | 2400 - 3200V | 2510A (100ºC) 2830A (85ºC) |
24 - 32 | 550 g | PD53 | O153, O253 | ||
Д153-2500 | за запитом | 1200 - 2200V | 3440A (85ºC) | 12 - 22 | 550 g | PD53 | O153, O253 | ||
Д153-6300 | за запитом | 200 - 400V | 6930A (85ºC) | 2 - 4 | 130 g | PD50 | O153, O253 |
Детальні технічні характеристики силових діодів Д153
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A (°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д153-1000 | 5200-6000 | 1470 (85) | 2300 | 20.0 | 150 | 2.0/4400 | 1.00 | 0.310 | 100 | 2000 | 0.018 | 26 | 0.55 |
Д153-1250 | 4400-5200 | 1390 (100) 1650 (85) |
2590 | 25.0 | 150 | 1.95/3925 | 0.92 | 0.310 | 100 | 3125 | 0.018 | 26 | 0.55 |
Д153-1600 | 3400-4400 | 1820 (100) 2100 (85) |
3290 | 27.0 | 160 | 1.80/5024 | 0.90 | 0.206 | 100 | 3645 | 0.018 | 26 | 0.55 |
Д153-2000 | 2400-3200 | 2510 (100) 2830 (85) |
4440 | 33.0 | 175 | 1.80/6280 | 0.90 | 0.206 | 100 | 5445 | 0.018 | 26 | 0.55 |
Д153-2500 | 1200-2200 | 3440 (85) | 5400 | 37.0 | 175 | 1.35/7850 | 0.77 | 0.080 | 100 | 6845 | 0.018 | 26 | 0.55 |
Д153-6300 | 200-400 | 6930 (85) | 10880 | 50.0 | 180 | 1.15/5000 | 0.80 | 0.026 | 100 | 12500 | 0.011 | 22 | 0.13 |
Силові діоди Д253 (1600A, 2000A, 2500A, 3200A, 4000A)
Діоди Д253 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д253-1600 | за запитом | 400 - 4400V | 1820A (100ºC) 2100A (85ºC) |
4 - 44 | 550 g | PD53 | O153, O253 | ||
Д253-2000 | за запитом | 400 - 3200V | 2830A (85ºC) | 4 - 32 | 550 g | PD53 | O153, O253 | ||
Д253-2500 | за запитом | 1000 - 3600V | 2530A (85ºC) | 10 - 36 | 550 g | PD53 | O153, O253 | ||
Д253-3200 | за запитом | 400 - 800V | 3615A (105ºC) | 4 - 8 | 550 g | PD53 | O153, O253 | ||
Д253-4000 | за запитом | 200 - 1000V | 4100A (85ºC) | 2 - 10 | 550 g | PD53 | O153, O253 |
Детальні технічні характеристики силових діодів Д253
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A (°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д253-1600 | 400-4400 | 1820 (100) 2100 (85) |
3290 | 27.0 | 160 | 1.80/6510 | 0.90 | 0.206 | 100 | 3645 | 0.018 | 26 | 0.55 |
Д253-2000 | 400-3200 | 2830 (85) | 4440 | 33.0 | 175 | 1.80/8700 | 0.90 | 0.206 | 100 | 5445 | 0.018 | 26 | 0.55 |
Д253-2500 | 1000-3600 | 2530 (85) | 3925 | 33.0 | 160 | 1.70/7800 | 0.80 | 0.110 | 60 | 6845 | 0.018 | 26 | 0.55 |
Д253-3200 | 400-800 | 3615 (105) | 5024 | 45.0 | 190 | 1.40/11200 | 0.73 | 0.050 | 60 | 8500 | 0.018 | 26 | 0.55 |
Д253-4000 | 200-1000 | 4100 (85) | 6440 | 65.0 | 190 | 1.35/12560 | 0.82 | 0.037 | 100 | 21120 | 0.018 | 26 | 0.55 |
Силові діоди Д353 (800A, 1250A, 1600A)
Діоди Д353 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д353-800 | за запитом | 4600 - 6000V | 800A (100ºC) | 46 - 60 | 550 g | PD53 | O153, O253 | ||
Д353-1250 | за запитом | 3000 - 3400V | 1250A (100ºC) | 30 - 34 | 550 g | PD53 | O153, O253 | ||
Д353-1600 | за запитом | 3000 - 3600V | 1600A (133ºC) 2400A (100ºC) |
30 - 36 | 550 g | PD53 | O153, O253 |
Детальні технічні характеристики силових діодів Д353
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A (°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д353-800 | 4600-6000 | 800 (100) | 1256 | 12.0 | 140 | 2.40/2512 | 1.31 | 0.74 | 100 | 720 | 0.018 | 26 | 0.55 |
Д353-1250 | 3000-3400 | 1250 (100) | 1962 | 24.0 | 175 | 2.20/3925 | 1.10 | 0.72 | 100 | 2880 | 0.018 | 26 | 0.55 |
Д353-1600 | 3000-3600 | 1600 (133) 2400 (100) |
2535 | 26.0 | 175 | 2.00/5024 | 0.85 | 0.15 | 100 | 3380 | 0.018 | 26 | 0.55 |
Силові діоди Д453 (630A, 800A, 1250A)
Діоди Д453 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д453-630 | за запитом | 9000 - 10000V | 630A (100ºC) 794A (85ºC) |
90 - 100 | 580 g | PD54 | O153, O253 | ||
Д453-800 | за запитом | 7000 - 8000V | 800A (100ºC) 933A (85ºC) |
70 - 80 | 580 g | PD54 | O153, O253 | ||
Д453-1250 | за запитом | 4600 - 6500V | 1250A (100ºC) 1495A (85ºC) |
46 - 65 | 550 g | PD53 | O153, O253 |
Детальні технічні характеристики силових діодів Д453
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A(°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д453-630 | 9000-10000 | 630 (100) 794 (85) |
1247 | 22.0 | 140 | 2.60/1978 | 1.50 | 1.20 | 100 | 2420 | 0.018 | 26 | 0.58 |
Д453-800 | 7000-8000 | 800 (100) 933 (85) |
1256 | 23.0 | 140 | 2.40/2512 | 1.20 | 0.90 | 100 | 1365 | 0.018 | 26 | 0.58 |
Д453-1250 | 4600-6500 | 1250 (100) 1495 (85) |
1963 | 18.0 | 150 | 2.40/3925 | 0.95 | 0.40 | 100 | 1620 | 0.018 | 26 | 0.55 |
Силові діоди Д553 (1600A, 2000A, 2500A)
Діоди Д553 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д553-1600 | за запитом | 3400 - 4400V | 1600A (100ºC) 1990A (85ºC) |
34 - 44 | 550 g | PD53 | O153, O253 | ||
Д553-2000 | за запитом | 1200 - 3800V | 2000A (100ºC) 2305A (85ºC) |
12 - 38 | 550 g | PD53 | O153, O253 | ||
Д553-2500 | за запитом | 1200 - 3600V | 2500A (100ºC) 2524A (85ºC) |
12 - 36 | 550 g | PD53 | O153, O253 |
Детальні технічні характеристики силових діодів Д553
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A(°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д553-1600 | 3400-4400 | 1600 (100) 1990 (85) |
2512 | 33 | 160 | 1.85/5024 | 0.98 | 0.17 | 60 | 13000 | 0.018 | 26 | 0.55 |
Д553-2000 | 1200-3800 | 2000 (100) 2305 (85) |
3140 | 33 | 160 | 1.75/6280 | 0.98 | 0.12 | 60 | 13000 | 0.018 | 26 | 0.55 |
Д553-2500 | 1200-3600 | 2500 (100) 2524 (85) |
3925 | 36 | 160 | 1.70/7850 | 0.94 | 0.097 | 60 | 13000 | 0.018 | 26 | 0.55 |
Силові діоди Д653 (2000A, 2500A)
Діоди Д653 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д653-2000 | за запитом | 3400 - 3800V | 2000A (100ºC) 2305A (85ºC) |
34 - 38 | 850 g | PD54 | O153, O253 | ||
Д653-2500 | за запитом | 3400 - 3600V | 2500A (100ºC) 2524A (85ºC) |
34 - 36 | 850 g | PD54 | O153, O253 |
Детальні технічні характеристики силових діодів Д653
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A(°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д653-2000 | 3400-3800 | 2000 (100) 2305 (85) |
3140 | 33.0 | 160 | 1.75/6280 | 1.00 | 0.12 | 60 | 13000 | 0.018 | 26 | 0.850 |
Д653-2500 | 3400-3600 | 2500 (100) 2524 (85) |
3925 | 36.0 | 160 | 1.70/7850 | 0.95 | 0.095 | 60 | 13000 | 0.018 | 26 | 0.850 |
Силові діоди Д163 (1250A, 1600A, 2000A, 2500A, 3200A, 4000A)
Діоди Д163 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д163-1250 | за запитом | 5200 - 6500V | 1490A (85ºC) | 52 - 65 | 710 g | PD63 | O173, O273 | ||
Д163-1600 | за запитом | 4400 - 5200V | 1980A (85ºC) | 44 - 52 | 710 g | PD63 | O173, O273 | ||
Д163-2000 | за запитом | 3400 - 4400V | 2520A (85ºC) | 34 - 44 | 710 g | PD63 | O173, O273 | ||
Д163-2500 | за запитом | 2400 - 3200V | 3380A (85ºC) | 24 - 32 | 710 g | PD63 | O173, O273 | ||
Д163-3200 | за запитом | 1200 - 2200V | 4080A (85ºC) | 12 - 22 | 710 g | PD63 | O173, O273 | ||
Д163-4000 | за запитом | 200 - 1000V | 4700A (85ºC) | 2 - 10 | 710 g | PD63 | O173, O273 |
Детальні технічні характеристики силових діодів Д163
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A (°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д163-1250 | 5200-6500 | 1490(85) | 2340 | 21 | 140 | 1.95/3900 | 1.00 | 0.350 | 100 | 2205 | 0.016 | 30±3 | 0.71 |
Д163-1600 | 4400-5200 | 1980(85) | 3108 | 28 | 150 | 1.90/5000 | 0.92 | 0.230 | 100 | 3920 | 0.016 | 30±3 | 0.71 |
Д163-2000 | 3400-4400 | 2520(85) | 3956 | 31 | 160 | 1.77/6280 | 0.90 | 0.154 | 100 | 4805 | 0.016 | 30±3 | 0.71 |
Д163-2500 | 2400-3200 | 3380(85) | 5306 | 42 | 175 | 1.60/7850 | 0.85 | 0.097 | 150 | 8820 | 0.016 | 30±3 | 0.71 |
Д163-3200 | 1200-2200 | 4080(85) | 6405 | 48 | 175 | 1.35/10050 | 0.77 | 0.060 | 150 | 11520 | 0.016 | 30±3 | 0.71 |
Д163-4000 | 200-1000 | 4700(85) | 7380 | 55 | 175 | 1.30/12560 | 0.73 | 0.040 | 150 | 15125 | 0.015 | 30±3 | 0.71 |
Силові діоди Д173 (2000A, 2500A, 3200A, 4000A, 5000A, 6300A)
Діоди Д173 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д173-2000 | за запитом | 5200 - 6500V | 2530A (85ºC) | 52 - 65 | 1200 g | PD73 | O173, O273 | ||
Д173-2500 | за запитом | 4400 - 5200V | 3060A (85ºC) | 44 - 52 | 1200 g | PD73 | O173, O273 | ||
Д173-3200 | за запитом | 3400 - 4400V | 3940A (85ºC) | 34 - 44 | 1200 g | PD73 | O173, O273 | ||
Д173-4000 | за запитом | 2400 - 3200V | 5290A (85ºC) | 24 - 32 | 1200 g | PD73 | O173, O273 | ||
Д173-5000 | за запитом | 1200 - 2200V | 6410A (85ºC) | 12 - 22 | 1200 g | PD73 | O173, O273 | ||
Д173-6300 | за запитом | 200 - 1000V | 7530A (85ºC) | 2 - 10 | 1200 g | PD73 | O173, O273 |
Детальні технічні характеристики силових діодів Д173
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A (°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д173-2000 | 5200-6500 | 2530(85) | 4330 | 29 | 150 | 2.25/6280 | 1.00 | 0.250 | 150 | 4205 | 0.010 | 45±5 | 1.2 |
Д173-2500 | 4400-5200 | 3060(85) | 4800 | 37 | 150 | 1.95/7850 | 0.95 | 0.155 | 150 | 6845 | 0.010 | 45±5 | 1.2 |
Д173-3200 | 3400-4400 | 3940(85) | 6180 | 43 | 160 | 1.8/10048 | 0.90 | 0.103 | 150 | 9245 | 0.010 | 45±5 | 1.2 |
Д173-4000 | 2400-3200 | 5290(85) | 8305 | 53 | 175 | 1.60/12560 | 0.85 | 0.065 | 150 | 14045 | 0.010 | 45±5 | 1.2 |
Д173-5000 | 1200-2200 | 6410(85) | 10063 | 65 | 175 | 1.35/15700 | 0.77 | 0.040 | 150 | 21125 | 0.010 | 45±5 | 1.2 |
Д173-6300 | 200-1000 | 7530(85) | 11820 | 75 | 175 | 1.30/19782 | 0.73 | 0.025 | 150 | 28125 | 0.010 | 47.5±2.5 | 1.2 |
Силові діоди Д273, Д373 (1250A, 1600A, 2500A)
Діоди Д273, Д373 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д273-2500 | за запитом | 4600 - 5000V | 2500A (111ºC) 2938A (100ºC) |
46 - 50 | 1500 g | D.F3 | O173, O273 | ||
Д373-1250 | за запитом | 9000 - 10000V | 1403A (85ºC) | 90 - 100 | 1300 g | PD74 | O173, O273 | ||
Д373-1600 | за запитом | 7000 - 8000V | 1830A (85ºC) | 70 - 80 | 1300 g | PD74 | O173, O273 |
Детальні технічні характеристики силових діодів Д273, Д373
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A(°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д273-2500 | 4600-5000 | 2500 (111) 2938 (100) |
3925 | 64.0 | 150 | 1.90/7850 | 0.88 | 0.156 | 150 | 20400 | 0.0085 | 45±5 | 1.500 |
Д373-1250 | 9000-10000 | 1403(85) | 2200 | 23 | 140 | 1.90/3900 | 1.50 | 0.70 | 200 | 2645 | 0.010 | 45±5 | 1.3 |
Д373-1600 | 7000-8000 | 1830(85) | 2873 | 24 | 140 | 1.80/3900 | 1.20 | 0.40 | 200 | 2880 | 0.010 | 45±5 | 1.3 |
Силові діоди Д183 (2500A, 3200A, 4000A, 5000A, 6300A)
Діоди Д183 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д183-2500 | за запитом | 5200 - 6500V | 3170A (85ºC) | 52 - 65 | 1500 g | PD83 | O193, OM109, OM209 | ||
Д183-3200 | за запитом | 4400 - 5000V | 4000A (85ºC) | 44 - 50 | 1500 g | PD83 | O193, OM109, OM209 | ||
Д183-4000 | за запитом | 3400 - 4200V | 4680A (85ºC) | 34 - 42 | 1500 g | PD83 | O193, OM109, OM209 | ||
Д183-5000 | за запитом | 2400 - 3200V | 5690A (85ºC) | 24 - 32 | 1500 g | PD83 | O193, OM109, OM209 | ||
Д183-6300 | за запитом | 1200 - 2200V | 7460A (85ºC) | 12 - 22 | 1500 g | PD83 | O193, OM109, OM209 |
Детальні технічні характеристики силових діодів Д183
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A (°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д183-2500 | 5200-6500 | 3170(85) | 4980 | 40 | 150 | 2.00/7850 | 1.00 | 0.200 | 150 | 8000 | 0.008 | 70±10 | 1.5 |
Д183-3200 | 4400-5000 | 4000(85) | 6280 | 50 | 150 | 1.90/10050 | 0.95 | 0.110 | 150 | 12500 | 0.008 | 70±10 | 1.5 |
Д183-4000 | 3400-4200 | 4680(85) | 7350 | 60 | 160 | 1.85/12560 | 0.90 | 0.095 | 150 | 18000 | 0.008 | 70±10 | 1.5 |
Д183-5000 | 2400-3200 | 5690(85) | 8930 | 80 | 175 | 1.80/15700 | 0.85 | 0.080 | 150 | 32000 | 0.008 | 70±10 | 1.5 |
Д183-6300 | 1200-2200 | 7460(85) | 11712 | 90 | 175 | 1.55/19780 | 0.77 | 0.040 | 100 | 40500 | 0.008 | 70±10 | 1.5 |
Силові діоди Д193 (3200A, 4000A, 5000A, 6300A, 8000A)
Діоди Д193 | |||||||||
Серія | Ціна | Напруга VRRM |
Середній прямий струм IF(AV) (TC, ºC) |
Клас за напругою VRRM / 100 |
Вага | Тип корпусу | Охолоджувач | Даташити (технічні специф.) |
|
Д193-3200 | за запитом | 5200 - 6500V | 4180A (85ºC) | 52 - 65 | 3000 g | PD93 (D.G1) |
O193, OM109, OM209 | ||
Д193-4000 | за запитом | 4400 - 5000V | 4950A (85ºC) | 44 - 50 | 3000 g | PD93 | O193, OM109, OM209 | ||
Д193-5000 | за запитом | 3400 - 4200V | 7300A (85ºC) | 34 - 42 | 3000 g | PD93 | O193, OM109, OM209 | ||
Д193-6300 | за запитом | 2400 - 3200V | 8500A (85ºC) | 24 - 32 | 3000 g | PD93 | O193, OM109, OM209 | ||
Д193-8000 | за запитом | 1200 - 2200V | 9100A (85ºC) | 12 - 22 | 3000 g | PD93 | O193, OM109, OM209 |
Детальні технічні характеристики силових діодів Д193
Серія | VRRM | IF(AV) (TC) |
IFRMS | IFSM | Tjm | VFM/IFM | VF(TO) | rT | IRRM | i2·t | Rth(j-c) | Fm | W |
V | A (°C) | A | kA | °C | V/A | V | mΩ | mA | kA2·s | °C/W | kN | kg | |
Д193-3200 | 5200-6500 | 4180(85) | 6560 | 45 | 150 | 1.90/10050 | 1.00 | 0.135 | 200 | 10120 | 0.0065 | 90±10 | 3.0 |
Д193-4000 | 4400-5000 | 4950(85) | 7770 | 58 | 150 | 1.80/12560 | 0.94 | 0.088 | 200 | 16820 | 0.0065 | 90±10 | 3.0 |
Д193-5000 | 3400-4200 | 7300(85) | 11460 | 67 | 160 | 1.65/15700 | 0.85 | 0.040 | 200 | 22440 | 0.0065 | 90±10 | 3.0 |
Д193-6300 | 2400-3200 | 8500(85) | 13345 | 90 | 175 | 1.60/19780 | 0.85 | 0.037 | 150 | 40500 | 0.0065 | 90±10 | 3.0 |
Д193-8000 | 1200-2200 | 9100(85) | 14300 | 98 | 175 | 1.50/25100 | 0.85 | 0.029 | 150 | 48000 | 0.0065 | 90±10 | 3.0 |
Стандартні випрямні діоди ABB Power Grids (Hitachi Energy)
Стандартні випрямні діоди серії 5SDD ABB Power Grids (Hitachi Energy) доступні з номінальними значеннями прямого струму IFAV від 600А до 7500А і зворотної блокуючої напруги VRRM від 600В до 6500В.
Особливості стандартних випрямних діодів: оптимізовані для мережевої частоти; низькі втрати в режимі очікування та при перемиканні; оптимальна потужність; високий струм безвідмовної роботи.
Тип | IF(AV)M (TC=85°C) |
VRRM | VRSM | IFSM | VF0 | rF | Tvj max | Rth(j-c) | Rth(c-h) | Fm ±10% |
Корпус | Аналог AS ENERGITM |
Даташити (технічні специф.) |
A | V | V | kA | V | mΩ | ºC | K/kW | K/kW | kN | ||||
5SDD 06D6000 | 662 | 6000 | 6000 | 10.5 | 1.066 | 0.778 | 150 | 42.0 | 8.0 | 10 | D | ADD 600-60-D-00 | |
5SDD 08D5000 | 1028 | 5000 | 5000 | 12.0 | 0.890 | 0.487 | 160 | 32.0 | 8.0 | 10 | D | ADD 800-50-D-00 | |
5SDD 08T5000 | 1028 | 5000 | 5000 | 12.0 | 0.894 | 0.487 | 160 | 32.0 | 8.0 | 10 | T1 | ADD 800-50-T-00 | |
5SDD 09D6000 | 845 | 6000 | 6000 | 11.0 | 0.893 | 0.647 | 150 | 32.0 | 8.0 | 10 | D | ADD 900-60-D-00 | |
5SDD 10T1800 | 1013 | 1800 | 1800 | 13.0 | 0.934 | 0.257 | 150 | 38.0 | 12.0 | 10 | T1 | ADD 1000-18-T-00 | |
5SDD 10F6000 | 1363 | 6000 | 6000 | 17.5 | 1.015 | 0.407 | 150 | 20.0 | 5.0 | 22 | F | ADD 1000-60-F-00 | |
5SDD 11D2800 | 1285 | 2800 | 3000 | 15.0 | 0.933 | 0.242 | 160 | 32.0 | 8.0 | 10 | D | ADD 1100-28-D-00 | |
5SDD 11T2800 | 1285 | 2800 | 2800 | 15.0 | 0.933 | 0.242 | 160 | 32.0 | 8.0 | 10 | T1 | ADD 1100-28-T-00 | |
5SDD 14F6000 | 1363 | 6000 | 6000 | 17.5 | 1.015 | 0.407 | 150 | 20.0 | 5.0 | 22 | F | ADD 1400-60-F-00 | |
5SDD 17F6000 | 1704 | 6000 | 6000 | 19.0 | 0.894 | 0.344 | 150 | 15.0 | 4.0 | 22 | F | ADD 1700-60-F-00 | |
5SDD 19T3000 | 1926 | 3000 | 3000 | 26.0 | 0.972 | 0.149 | 150 | 18.5 | 4.0 | 25 | T2 | ADD 1900-30-T-00 | |
5SDD 20F5000 | 1980 | 5000 | 5200 | 24.0 | 0.940 | 0.284 | 160 | 15.0 | 4.0 | 22 | F | ADD 2000-50-F-00 | |
5SDD 24F2800 | 2600 | 2800 | 3000 | 30.0 | 0.910 | 0.135 | 160 | 15.0 | 4.0 | 22 | F | ADD 2400-28-F-00 | |
5SDD 31H6000 | 3201 | 6000 | 6000 | 40.0 | 0.944 | 0.166 | 150 | 8.0 | 2.5 | 50 | H | ADD 3100-60-H-00 | |
5SDD 31K6000 | 3097 | 6000 | 6000 | 40.0 | 0.894 | 0.166 | 150 | 9.2 | 2.5 | 50 | K | ADD 3100-60-K-00 | |
5SDD 33L5500 | 3480 | 5000 | 5500 | 46.0 | 0.940 | 0.147 | 150 | 7.0 | 1.5 | 70 | L | ADD 3300-55-L-00 | |
5SDD 36K5000 | 3638 | 5000 | 5000 | 45.0 | 0.903 | 0.136 | 160 | 9.2 | 2.5 | 50 | K | ADD 3600-50-K-00 | |
5SDD 38F2000 | 3730 | 2000 | 2000 | 34.0 | 0.915 | 0.088 | 190 | 15.0 | 4.0 | 22 | F | ADD 3800-20-F-00 | |
5SDD 38H5000 | 3814 | 5000 | 5000 | 45.0 | 0.903 | 0.136 | 160 | 8.0 | 2.5 | 50 | H | ADD 3800-50-H-00 | |
5SDD 39K4000 | 3941 | 4000 | 4000 | 46.0 | 0.905 | 0.109 | 160 | 9.2 | 2.5 | 50 | K | ADD 3900-40-K-00 | |
5SDD 40H4000 | 3850 | 4000 | 4000 | 46.0 | 0.900 | 0.133 | 160 | 8.0 | 2.5 | 50 | H | ADD 4000-40-H-00 | |
5SDD 41H4000 | 4136 | 4000 | 4000 | 46.0 | 0.905 | 0.109 | 160 | 8.0 | 2.5 | 50 | H | ADD 4100-40-H-00 | |
5SDD 48H3200 | 4710 | 3200 | 3200 | 61.0 | 0.992 | 0.067 | 160 | 8.0 | 2.5 | 50 | H | ADD 4800-32-H-00 | |
5SDD 50N5500 | 4570 | 5000 | 5500 | 73.0 | 0.800 | 0.107 | 150 | 5.7 | 1.0 | 90 | N | ADD 5000-55-N-00 | |
5SDD 50N6000 | 4210 | 6000 | 6000 | 71.2 | 0.800 | 0.134 | 150 | 5.7 | 1.0 | 90 | N | ADD 5000-60-N-00 | |
5SDD 51L2800 | 5380 | 2000 | 2800 | 65.0 | 0.770 | 0.082 | 175 | 8.0 | 3.0 | 70 | L | ADD 5100-28-L-00 | |
5SDD 54N4000 | 5200 | 3600 | 4000 | 85.0 | 0.800 | 0.086 | 150 | 5.7 | 1.0 | 90 | N | ADD 5400-40-N-00 | |
5SDD 57N6500 | 5700 | 6500 | 6500 | 82.0 | 0.770 | 0.096 | 160 | 4.7 | 1.0 | 90 | N | ADD 5700-65-N-00 | |
5SDD 60N2800 | 6830 | 2000 | 2800 | 87.0 | 0.800 | 0.050 | 160 | 5.7 | 1.0 | 90 | N | ADD 6000-28-N-00 | |
5SDD 60Q2800 | 7385 | 2000 | 2800 | 87.0 | 0.800 | 0.050 | 160 | 5.0 | 1.0 | 90 | Q | ADD 6000-28-Q-00 | |
5SDD 65H2400 | 6520 | 2400 | 2400 | 59.0 | 0.870 | 0.057 | 190 | 8.0 | 2.5 | 50 | H | ADD 6500-24-H-00 | |
5SDD 70H2000 | 7030 | 2000 | 2000 | 65.0 | 0.861 | 0.046 | 190 | 8.0 | 2.5 | 50 | H | ADD 7000-20-H-00 | |
5SDD 75Y8500 | 6720 | 8500 | 8500 | 121 | 0.945 | 0.118 | 150 | 3.0 | 0.6 | 190 | Y | ADD 7500-85-Y-00 |
Стандартні випрямні діоди Infineon Technologies
Стандартні випрямні діоди Infineon Technologies що перетворюють постійний і змінний струми від 200А до 7500А в ланцюгах з напругою від 200В до 9000В
Тип | VRRM | IF(AV)M (TC, °C) |
IFSM | I2t | VT0 | rT | Tvj max | Rth(j-c) | Fm | Корпус | Аналог AS ENERGITM |
Даташити (технічні специф.) |
V | A | A | kA2·s | V | mΩ | ºC | K/kW | kN | ||||
Випрямні діоди до 800 В | ||||||||||||
D650N02T | 200 | 651 (100) | 510 | 130 | 0.70 | 0.51 | 180 | 81.0 | 2.6-4.6 | D42.14K0 | ADD650N02T | |
D650N06T | 600 | ADD650N06T | ||||||||||
D970N06T | 600 | 972 (100) | 8800 | 387 | 0.70 | 0.31 | 180 | 57.0 | 3.9-7.6 | D42.14K0 | ADD970N06T | |
D2450N02T | 200 | 2450 (100) | 28500 | 4061 | 0.70 | 0.0975 | 180 | 25.3 | 12.0-24.0 | D58.14K0 | ADD2450N02T | |
D2450N04T | 400 | ADD2450N04T | ||||||||||
D2450N06T | 600 | ADD2450N06T | ||||||||||
D5810N04T VF | 400 | 5800 (58) | 70000 | 24500 | 0.70 | 0.04 | 180 | 17.0 | 30.0-60.0 | D75.26K0 | ADD5810N04T VF | |
D5810N06T VF | 600 | ADD5810N06T VF | ||||||||||
D8320N04T VF | 400 | 8320 (56) | 95000 | 45000 | 0.70 | 0.02 | 180 | 12.5 | 40.0-80.0 | D100.26K0 | ADD8320N04T VF | |
D8320N06T VF | 600 | ADD8320N06T VF | ||||||||||
Випрямні діоди до 1800 В | ||||||||||||
D1050N18T | 1800 | 1050 (130) | 18500 | 1710 | 0.81 | 0.17 | 180 | 38.0 | 10.0-24.0 | D58.26K0 | ADD1050N18T | |
D1230N14T | 1400 | 1234 (100) | 11800 | 696 | 0.81 | 0.28 | 180 | 39.0 | 6.0-15.0 | D48.14K0 | ADD1230N14T | |
D1230N16T | 1600 | ADD1230N16T | ||||||||||
D1230N18T | 1800 | ADD1230N18T | ||||||||||
Випрямні діоди до 3000 В | ||||||||||||
D820N22T | 2200 | 818 (100) | 9000 | 405 | 0.83 | 0.52 | 160 | 39.0 | 6.0-15.0 | D48.14K0 | ADD820N22T | |
D950N18T | 1800 | 950 (100) | 10250 | 525 | 0.70 | 0.50 | 180 | 45.0 | 6.0-12.0 | D42.14K0 | ADD950N18T | |
D950N22T | 2200 | ADD950N22T | ||||||||||
D1030N22T | 2200 | 1030 (100) | 14500 | 1051 | 0.82 | 0.28 | 160 | 38.0 | 10.0-24.0 | D58.26K0 | ADD1030N22T | |
D1030N26T | 2600 | ADD1030N26T | ||||||||||
D2200N20T VF | 2000 | 2200 (100) | 35000 | 6125 | 0.83 | 0.15 | 160 | 17.0 | 24.0-60.0 | D75.26K0 | ADD2200N20T VF | |
D2200N22T VF | 2400 | ADD2200N22T VF | ||||||||||
D2200N24T VF | 2400 | ADD2200N24T VF | ||||||||||
D2520N22T VF | 2200 | 2520 (100) | 35000 | 6125 | 0.73 | 0.10 | 175 | 22.0 | 15.0-24.0 | D76.26K0 | ADD2520N22T VF | |
D2650N24T VF | 2400 | 2650 (100) | 41000 | 5611 | 0.82 | 0.15 | 180 | 16.9 | 24.0-60.0 | D75.26K0 | ADD2650N24T VF | |
D4201N20T | 2000 | 4240 (100) | 73500 | 27000 | 0.67 | 0.08 | 160 | 9.2 | 36.0-52.0 | D120.35K | ADD4201N20T | |
D4201N22T | 2200 | ADD4201N22T | ||||||||||
D4810N22T VF | 2200 | 4810 (100) | 60000 | 18000 | 0.83 | 0.06 | 160 | 8.0 | 42.0-95.0 | D111.26K0 | ADD4810N22T VF | |
D4810N28T VF | 2800 | ADD4810N28T VF | ||||||||||
Випрямні діоди до 5000 В | ||||||||||||
D740N44T | 4400 | 750 (100) | 11000 | 605 | 0.85 | 0.650 | 160 | 39.0 | 10-24 | D58.26K0 | ADD740N44T | |
D740N48T | 4800 | ADD740N48T | ||||||||||
D1800N40T VF | 4000 | 1800 (100) | 27500 | 3781 | 0.85 | 0.250 | 160 | 16.9 | 24-60 | D75.26K0 | ADD1800N40T VF | |
D1800N43T VF | 4300 | ADD1800N43T VF | ||||||||||
D1800N44T VF | 4400 | ADD1800N44T VF | ||||||||||
D1800N46T VF | 4600 | ADD1800N46T VF | ||||||||||
D1800N48T VF | 4800 | ADD1800N48T VF | ||||||||||
D2201N45T | 4500 | 2060 (100) | 38000 | 7220 | 0.69 | 0.206 | 140 | 11.2 | 27-45 | D100.26K0 | ADD2201N45T | |
D3501N40T | 4000 | 3470 (100) | 56000 | 15700 | 0.73 | 0.130 | 160 | 9.2 | 36-52 | D120.35K | ADD3501N40T | |
D3501N42T | 4200 | ADD3501N42T | ||||||||||
D6001N50T | 5000 | 5790 (100) | 110000 | 60500 | 0.80 | 0.090 | 160 | 4.6 | 63-91 | D150.26K | ADD6001N50T | |
Випрямні діоди до 10000 В | ||||||||||||
D471N90T | 9000 | 550 (100) | 10000 | 500 | 1.04 | 1.78 | 160 | 31.5 | 10-16 | D58.26K0 | ADD471N90T | |
D711N60T | 6000 | 770 (100) | 10500 | 550 | 0.84 | 0.87 | 160 | 31.5 | 10-16 | D58.26K0 | ADD711N60T | |
D711N65T | 6500 | ADD711N65T | ||||||||||
D711N68T | 6800 | ADD711N68T | ||||||||||
D1481N65T VF | 6500 | 1590 (100) | 24500 | 3000 | 0.75 | 0.42 | 160 | 15.8 | 15-36 | D76.26K | ADD1481N65T VF | |
D1481N68T VF | 6800 | ADD1481N68T VF | ||||||||||
D1721NH90T | 9000 | 1670 (85) | 35000 | 5780 | 1.36 | 0.65 | 140 | 7.5 | 36-52 | D120.26K | ADD1721NH90T | |
D2601N85T | 8500 | 2200 (100) | 50000 | 12500 | 0.94 | 0.41 | 160 | 8.55 | 36-52 | D120.26K | ADD2601N85T | |
D2601N90T | 9000 | ADD2601N90T | ||||||||||
D2601NH90T | 9000 | 1440 (85) | 22000 | 12500 | 0.94 | 0.41 | 160 | 8.55 | 36-52 | D120.26K | ADD2601NH90T | |
D3001N68T | 6800 | 2800 (100) | 53000 | 14040 | 0.84 | 0.22 | 160 | 9.2 | 36-52 | D120.35K | ADD3001N68T | |
D3041N60T | 6000 | 2930 (100) | 53000 | 14040 | 0.84 | 0.22 | 160 | 8.55 | 36-52 | D120.35K | ADD3041N60T | |
D3041N65T | 6500 | ADD3041N65T | ||||||||||
D3041N68T | 6800 | ADD3041N68T |
Стандартні випрямні діоди Westcode (IXYS UK Westcode, Littelfuse Technology)
Стандартні випрямні діоди Littelfuse Technology, раніше відомих як Westcode Semiconductors, доступні з номіналами прямого струму IFAV від 500А до 12100А (12кА) і зворотної блокувальної напруги VRRM від 200В до 7200В.
Особливості: найкращі у своєму класі продуктивність і надійність; оптимізовані для мережевої частоти; низькі втрати в режимі очікування; висока зворотна напруга і високий струм, здатність працювати з великими струмами, висока стійкість до імпульсних перенапруг.
Тип | VRRM | IF(AV) (TC=55°C) |
IFSM | I2t | VT0 | rT | Tvj max | Rth(j-c) | Корпус | Розміри ØDxØdxH |
Аналог AS ENERGITM |
Даташити (технічні специф.) |
V | A | A | A2·s | V | mΩ | ºC | K/W | mm | ||||
W0507YH360 | 3600 | 505 | 7600 | 289x103 | 0.970 | 0.880 | 160 | 0.1000 | W3 | 42x25x26 | ADDW0507YH360 | |
W0507YH420 | 4200 | ADDW0507YH420 | ||||||||||
W0507YH450 | 4500 | ADDW0507YH450 | ||||||||||
W0642WC160 | 1600 | 680 | 5500 | 151x103 | 1.070 | 0.676 | 190 | 0.0900 | W1 | 42x19x14 | ADDW0642WC160 | |
W0642WC200 | 2000 | ADDW0642WC200 | ||||||||||
W0642WC240 | 2400 | ADDW0642WC240 | ||||||||||
W0790LG650 | 6500 | 790 | 6000 | 180x103 | 0.919 | 1.249 | 150 | 0.0394 | W120 | 58x34x35 | ADDW0790LG650 | |
W0790LG680 | 6800 | ADDW0790LG680 | ||||||||||
W0790LG720 | 7200 | ADDW0790LG720 | ||||||||||
W0880LC650 | 6500 | 880 | 6000 | 180x103 | 0.919 | 1.249 | 150 | 0.0330 | W4 | 58x34x27 | ADDW0880LC650 | - |
W0880LC720 | 7200 | ADDW0880LC720 | ||||||||||
W0925LG500 | 5000 | 925 | 7200 | 259x103 | 1.000 | 0.702 | 150 | 0.0394 | W120 | 58x34x35 | ADDW0925LG500 | |
W0925LG560 | 5600 | ADDW0925LG560 | ||||||||||
W0925LG600 | 6000 | ADDW0925LG600 | ||||||||||
W0944WC120 | 1200 | 944 | 9000 | 405x103 | 0.790 | 0.342 | 190 | 0.0900 | W1 | 42x19x14 | ADDW0944WC120 | |
W0944WC150 | 1500 | ADDW0944WC150 | ||||||||||
W1032LC500 | 5000 | 1032 | 7200 | 259x103 | 1.000 | 0.702 | 150 | 0.0330 | W4 | 58x34x27 | ADDW1032LC500 | |
W1032LC560 | 5600 | ADDW1032LC560 | ||||||||||
W1032LC600 | 6000 | ADDW1032LC600 | ||||||||||
W1060LG420 | 4200 | 1060 | 9200 | 423x103 | 1.000 | 0.575 | 160 | 0.0394 | W120 | 58x34x35 | ADDW1060LG420 | - |
W1060LG450 | 4500 | ADDW1060LG450 | ||||||||||
W1074YC200 | 2000 | 1074 | 10800 | 583x103 | 0.920 | 0.390 | 160 | 0.0500 | W2 | 42x25x14 | ADDW1074YC200 | |
W1074YC260 | 2600 | ADDW1074YC260 | ||||||||||
W1074YC320 | 3200 | ADDW1074YC320 | ||||||||||
W1074YH200 | 2000 | 1074 | 10800 | 583x103 | 0.920 | 0.390 | 160 | 0.0500 | W3 | 42x25x26 | ADDW1074YH200 | |
W1074YH260 | 2600 | ADDW1074YH260 | ||||||||||
W1074YH320 | 3200 | ADDW1074YH320 | ||||||||||
W1185LC300 | 3000 | 1185 | 9200 | 423x103 | 1.000 | 0.575 | 160 | 0.0330 | W4 | 58x34x27 | ADDW1185LC300 | |
W1185LC380 | 3800 | ADDW1185LC380 | ||||||||||
W1185LC420 | 4200 | ADDW1185LC420 | ||||||||||
W1185LC450 | 4500 | ADDW1185LC450 | ||||||||||
W1260LG320 | 3200 | 1260 | 10600 | 562x103 | 0.900 | 0.388 | 160 | 0.0394 | W120 | 58x34x35 | ADDW1260LG320 | - |
W1260LG360 | 3600 | ADDW1260LG360 | ||||||||||
W1263YC160 | 1600 | 1263 | 11700 | 684x103 | 0.870 | 0.330 | 175 | 0.0500 | W2 | 42x25x14 | ADDW1263YC160 | |
W1263YC200 | 2000 | ADDW1263YC200 | ||||||||||
W1263YC220 | 2200 | ADDW1263YC220 | ||||||||||
W1263YC250 | 2500 | ADDW1263YC250 | ||||||||||
W1263YH160 | 1600 | 1263 | 11700 | 684x103 | 0.870 | 0.330 | 175 | 0.0500 | W3 | 42x25x26 | ADDW1263YH160 | |
W1263YH200 | 2000 | ADDW1263YH200 | ||||||||||
W1263YH220 | 2000 | ADDW1263YH220 | ||||||||||
W1263YH250 | 2500 | ADDW1263YH250 | ||||||||||
W1360LG240 | 2400 | 1360 | 12700 | 800x103 | 0.870 | 0.323 | 160 | 0.0394 | W120 | 58x34x35 | ADDW1360LG240 | |
W1360LG300 | 3000 | ADDW1360LG300 | ||||||||||
W1411LC300 | 3000 | 1411 | 10600 | 562x103 | 0.900 | 0.388 | 160 | 0.0330 | W4 | 58x34x27 | ADDW1411LC300 | |
W1411LC320 | 3200 | ADDW1411LC320 | ||||||||||
W1411LC360 | 3600 | ADDW1411LC360 | ||||||||||
W1520NC500 | 5000 | 1478 | 12000 | 720x103 | 0.904 | 0.552 | 150 | 0.0220 | W5 | 74x47x27 | ADDW1520NC500 | |
W1520NC600 | 6000 | ADDW1520NC600 | ||||||||||
W1524LC240 | 2400 | 1524 | 12700 | 800x103 | 0.870 | 0.323 | 160 | 0.0330 | W4 | 58x34x27 | ADDW1524LC240 | |
W1524LC300 | 3000 | ADDW1524LC300 | ||||||||||
W1730JK240 | 2400 | 1730 | 12700 | 800x103 | 0.870 | 0.323 | 160 | 0.0270 | W113 | 50x32x14 | ADDW1730JK240 | - |
W1730JK280 | 2800 | ADDW1730JK280 | ||||||||||
W1748LC180 | 1800 | 1748 | 15400 | 118x103 | 0.87 | 0.28 | 175 | 0.0330 | W4 | 58x34x27 | ADDW1748LC180 | |
W1748LC220 | 2200 | ADDW1748LC220 | ||||||||||
W1748LC250 | 2500 | ADDW1748LC250 | ||||||||||
W1856NC400 | 4000 | 1856 | 16000 | 128x103 | 0.975 | 0.348 | 160 | 0.0220 | W5 | 74x47x27 | ADDW1856NC400 | |
W1856NC460 | 4600 | ADDW1856NC460 | ||||||||||
W1856NC480 | 4800 | ADDW1856NC480 | ||||||||||
W1856NC500 | 5000 | ADDW1856NC500 | ||||||||||
W1975MC650 | 6500 | 1975 | 18000 | 1.62x106 | 0.950 | 0.510 | 150 | 0.0140 | W54 | 74x50x26 | ADDW1975MC650 | |
W1975MC680 | 6800 | ADDW1975MC680 | ||||||||||
W1975MC720 | 7200 | ADDW1975MC720 | ||||||||||
W1980JK180 | 1800 | 1980 | 15400 | 1.18x106 | 0.870 | 0.280 | 175 | 0.0270 | W113 | 50x32x14 | ADDW1980JK180 | |
W1980JK220 | 2200 | ADDW1980JK220 | ||||||||||
W2054NC360 | 3600 | 2054 | 19000 | 1.81x106 | 0.800 | 0.300 | 160 | 0.0220 | W5 | 74x47x27 | ADDW2054NC360 | |
W2054NC420 | 4200 | ADDW2054NC420 | ||||||||||
W2054NC450 | 4500 | ADDW2054NC450 | ||||||||||
W2058LC100 | 1000 | 2058 | 19500 | 1.90x106 | 0.790 | 0.192 | 175 | 0.0330 | W4 | 58x34x27 | ADDW2058LC100 | |
W2058LC120 | 1200 | ADDW2058LC120 | ||||||||||
W2058LC140 | 1400 | ADDW2058LC140 | ||||||||||
W2115MC520 | 5200 | 2122 | 19000 | 1.81x106 | 1.074 | 0.405 | 150 | 0.0140 | W54 | 74x50x26 | ADDW2115MC520 | |
W2115MC560 | 5600 | ADDW2115MC560 | ||||||||||
W2115MC600 | 6000 | ADDW2115MC600 | ||||||||||
W2134NC300 | 3000 | 2134 | 20000 | 2.00x106 | 0.865 | 0.260 | 160 | 0.0220 | W5 | 74x47x27 | ADDW2134NC300 | |
W2134NC360 | 3600 | ADDW2134NC360 | ||||||||||
W2134NC400 | 4000 | ADDW2134NC400 | ||||||||||
W2340JK120 | 1200 | 2340 | 19500 | 1.90x106 | 0.790 | 0.192 | 175 | 0.0270 | W113 | 50x32x14 | ADDW2340JK120 | - |
W2340JK150 | 1500 | ADDW2340JK150 | ||||||||||
W2624NC200 | 2000 | 2624 | 28000 | 3.92x106 | 0.780 | 0.160 | 160 | 0.0220 | W5 | 74x47x27 | ADDW2624NC200 | |
W2624NC250 | 2500 | ADDW2624NC250 | ||||||||||
W2624NC240 | 2400 | ADDW2624NC240 | ||||||||||
W2624NC280 | 2800 | ADDW2624NC280 | ||||||||||
W2624ND240 | 2400 | 2624 | 28000 | 3.92x106 | 0.780 | 0.160 | 160 | 0.0220 | W37 | 74x47x21 | ADDW2624ND240 | |
W2624ND280 | 2800 | ADDW2624ND280 | ||||||||||
W2820VC360 | 3600 | 2820 | 26200 | 3.43x106 | 1.300 | 0.147 | 160 | 0.0160 | W6 | 102x63x34 | ADDW2820VC360 | |
W2820VC420 | 4200 | ADDW2820VC420 | ||||||||||
W2820VC450 | 4500 | ADDW2820VC450 | ||||||||||
W2820VF360 | 3600 | 2820 | 26200 | 3.43x106 | 1.300 | 0.147 | 160 | 0.0160 | W43 | 100x63x26 | ADDW2820VF360 | |
W2820VF420 | 4200 | ADDW2820VF420 | ||||||||||
W2820VF450 | 4500 | ADDW2820VF450 | ||||||||||
W2830HE520 | 5200 | 2830 | 32000 | 5.12x106 | 0.910 | 0.260 | 150 | 0.0123 | W123 | 100x66x35 | ADDW2830HE520 | |
W2830HE560 | 5600 | ADDW2830HE560 | ||||||||||
W2830HE600 | 6000 | ADDW2830HE600 | ||||||||||
W2840QA180 | 1800 | 2840 | 20000 | 2.00x106 | 0.940 | 0.139 | 180 | 0.0230 | W117 | 60x38x26 | ADDW2840QA180 | |
W2840QA220 | 2200 | ADDW2840QA220 | ||||||||||
W2865HA680 | 6800 | 2862 | 32400 | 5.25x106 | 0.982 | 0.308 | 150 | 0.0105 | W121 | 100x66x26 | ADDW2865HA680 | |
W2865HA720 | 7200 | ADDW2865HA720 | ||||||||||
W2899MC420 | 4200 | 2899 | 25400 | 3.23x106 | 0.996 | 0.222 | 160 | 0.0140 | W54 | 74x50x26 | ADDW2899MC420 | |
W2899MC460 | 4600 | ADDW2899MC460 | ||||||||||
W2899MC480 | 4800 | ADDW2899MC480 | ||||||||||
W3082MC420 | 4200 | 3120 | 26000 | 3.38x106 | 0.923 | 0.192 | 160 | 0.0140 | W54 | 74x50x26 | ADDW3082MC420 | |
W3082MC440 | 4400 | ADDW3082MC440 | ||||||||||
W3082MC450 | 4500 | ADDW3082MC450 | ||||||||||
W3090HA520 | 5200 | 3110 | 32000 | 5.12x106 | 0.910 | 0.260 | 150 | 0.0105 | W121 | 100x66x26 | ADDW3090HA520 | |
W3090HA560 | 5600 | ADDW3090HA560 | ||||||||||
W3090HA600 | 6000 | ADDW3090HA600 | ||||||||||
W3128VC300 | 3000 | 3128 | 30000 | 4.50x106 | 0.875 | 0.158 | 160 | 0.0160 | W6 | 102x63x34 | ADDW3128VC300 | |
W3128VC360 | 3600 | ADDW3128VC360 | ||||||||||
W3128VC400 | 4000 | ADDW3128VC400 | ||||||||||
W3128VF300 | 3000 | 3128 | 30000 | 4.50x106 | 0.875 | 0.158 | 160 | 0.0160 | W43 | 100x63x26 | ADDW3128VF300 | |
W3128VF360 | 3600 | ADDW3128VF360 | ||||||||||
W3128VF400 | 4000 | ADDW3128VF400 | ||||||||||
W3270NC20A | 2000 | 3239 | 27600 | 3.81x106 | 0.818 | 0.108 | 175 | 0.0220 | W5 | 74x47x27 | ADDW3270NC20A | |
W3270NC22A | 2200 | ADDW3270NC22A | ||||||||||
W3270NC180 | 1800 | 3270 | 28000 | 3.92x106 | 0.826 | 0.104 | 175 | 0.0220 | W5 | 74x47x27 | ADDW3270NC180 | |
W3270NC200 | 2000 | ADDW3270NC200 | ||||||||||
W3270NC220 | 2200 | ADDW3270NC220 | ||||||||||
W3305QK240 | 2400 | 3305 | 18500 | 1.71x106 | 0.910 | 0.150 | 175 | 0.0170 | WD2 | 58x38x14 | ADDW3305QK240 | - |
W3305QK280 | 2800 | ADDW3305QK280 | ||||||||||
W3409NK240 | 2400 | 3409 | 28000 | 3.92x106 | 0.780 | 0.160 | 160 | 0.0145 | WD8 | 62x44x14 | ADDW3409NK240 | |
W3409NK280 | 2800 | ADDW3409NK280 | ||||||||||
W3455QK200 | 2000 | 3455 | 20000 | 2.00x106 | 0.940 | 0.139 | 180 | 0.0170 | WD2 | 58x38x14 | ADDW3455QK200 | |
W3455QK220 | 2200 | ADDW3455QK220 | ||||||||||
W3477MC360 | 3600 | 3470 | 28200 | 3.98x106 | 0.908 | 0.146 | 160 | 0.0140 | W54 | 74x50x26 | ADDW3477MC360 | |
W3477MC400 | 4000 | ADDW3477MC400 | ||||||||||
W3630TJ650 | 6500 | 3630 | 35000 | 6.125x106 | 0.916 | 0.262 | 150 | 0.0080 | W89 | 112x75x26 | ADDW3630TJ650 | |
W3630TJ720 | 7200 | ADDW3630TJ720 | ||||||||||
W3630TE650 | 6500 | 3630 | 35000 | 6.125x106 | 0.916 | 0.262 | 150 | 0.0080 | W94 | 112x75x35 | ADDW3630TE650 | |
W3630TE720 | 7200 | ADDW3630TE720 | ||||||||||
W3697VC220 | 2200 | 3697 | 40000 | 8.00x106 | 0.860 | 0.100 | 160 | 0.0160 | W6 | 102x63x34 | ADDW3697VC220 | |
W3697VC280 | 2800 | ADDW3697VC280 | ||||||||||
W3697VF220 | 2200 | 3697 | 40000 | 8.00x106 | 0.860 | 0.100 | 160 | 0.0160 | W43 | 100x63x26 | ADDW3697VF220 | |
W3697VF280 | 2800 | ADDW3697VF280 | ||||||||||
W3708MC300 | 3000 | 3753 | 30000 | 4.50x106 | 0.958 | 0.112 | 160 | 0.0140 | W54 | 74x50x26 | ADDW3708MC300 | |
W3708MC320 | 3200 | ADDW3708MC320 | ||||||||||
W3708MC350 | 3500 | ADDW3708MC350 | ||||||||||
W3743ZC400 | 4000 | 3750 | 35000 | 6.13x106 | 0.976 | 0.170 | 160 | 0.0110 | W7 | 110x73x37 | ADDW3743ZC400 | |
W3743ZC450 | 4500 | ADDW3743ZC450 | ||||||||||
W3743ZC500 | 5000 | ADDW3743ZC500 | ||||||||||
W3743ZD400 | 4000 | 3750 | 35000 | 6.13x106 | 0.976 | 0.170 | 160 | 0.0110 | W42 | 110x73x26 | ADDW3743ZD400 | |
W3743ZD450 | 4500 | ADDW3743ZD450 | ||||||||||
W3743ZD500 | 5000 | ADDW3743ZD500 | ||||||||||
W3841VC300 | 3000 | 3841 | 39800 | 7.92x106 | 0.860 | 0.115 | 175 | 0.0160 | W6 | 102x63x34 | ADDW3841VC300 | |
W3841VC340 | 3400 | ADDW3841VC340 | ||||||||||
W3841VF300 | 3000 | 3841 | 39800 | 7.92x106 | 0.860 | 0.115 | 175 | 0.0160 | W43 | 100x63x26 | ADDW3841VF300 | |
W3841VF340 | 3400 | ADDW3841VF340 | ||||||||||
W3842MC240 | 2400 | 3842 | 35100 | 6.16x106 | 0.831 | 0.118 | 160 | 0.0140 | W54 | 74x50x26 | ADDW3842MC240 | |
W3842MC280 | 2800 | ADDW3842MC280 | ||||||||||
W3842MC28A | 2800 | 3842 | 35100 | 6.16x106 | 0.831 | 0.118 | 160 | 0.0140 | W54 | 74x50x26 | ADDW3842MC28A | |
W3864QK120 | 1200 | 3864 | 22200 | 2.46x106 | 0.861 | 0.109 | 180 | 0.0170 | WD2 | 58x38x14 | ADDW3864QK120 | |
W3864QK150 | 1500 | ADDW3864QK150 | ||||||||||
W3864QK180 | 1800 | ADDW3864QK180 | ||||||||||
W4096ZC340 | 3400 | 4096 | 41700 | 8.70x106 | 0.730 | 0.158 | 160 | 0.0110 | W7 | 110x73x37 | ADDW4096ZC340 | |
W4096ZC420 | 4200 | ADDW4096ZC420 | ||||||||||
W4096ZC450 | 4500 | ADDW4096ZC450 | ||||||||||
W4096ZD340 | 3400 | 4096 | 41700 | 8.70x106 | 0.730 | 0.158 | 160 | 0.0110 | W42 | 110x73x26 | ADDW4096ZD340 | |
W4096ZD420 | 4200 | ADDW4096ZD420 | ||||||||||
W4096ZD450 | 4500 | ADDW4096ZD450 | ||||||||||
W4205TJ520 | 5200 | 4205 | 45000 | 10.1x106 | 0.850 | 0.190 | 150 | 0.0080 | W89 | 112x75x26 | ADDW4205TJ520 | |
W4205TJ560 | 5600 | ADDW4205TJ560 | ||||||||||
W4205TJ600 | 6000 | ADDW4205TJ600 | ||||||||||
W4205TE520 | 5200 | 4205 | 45000 | 10.1x106 | 0.850 | 0.190 | 150 | 0.0080 | W94 | 112x75x35 | ADDW4205TE520 | |
W4205TE560 | 5600 | ADDW4205TE560 | ||||||||||
W4205TE600 | 6000 | ADDW4205TE600 | ||||||||||
W4295NK200 | 2000 | 4295 | 28000 | 3.92x106 | 0.826 | 0.104 | 175 | 0.0145 | WD8 | 62x44x14 | ADDW4295NK200 | |
W4295NK220 | 2200 | ADDW4295NK220 | ||||||||||
W4534NC020 | 200 | 4534 | 40000 | 8.00x106 | 0.765 | 0.052 | 190 | 0.0220 | W5 | 74x47x27 | ADDW4534NC020 | |
W4534NC030 | 300 | ADDW4534NC030 | ||||||||||
W4534NC060 | 600 | ADDW4534NC060 | ||||||||||
W4534ND030 | 300 | 4534 | 40000 | 8.00x106 | 0.765 | 0.052 | 190 | 0.0220 | W37 | 74x47x21 | ADDW4534ND030 | |
W4534ND060 | 600 | ADDW4534ND060 | ||||||||||
W4550HA360 | 3600 | 4550 | 35000 | 6.13×106 | 0.812 | 0.123 | 160 | 0.0105 | W121 | 100x66x26 | ADDW4550HA360 | - |
W4550HA400 | 4000 | ADDW4550HA400 | ||||||||||
W4693QK050 | 500 | 4693 | 31500 | 4.98x106 | 0.904 | 0.057 | 180 | 0.0170 | WD2 | 58x38x14 | ADDW4693QK050 | |
W4693QK080 | 800 | ADDW4693QK080 | ||||||||||
W4693QR050 | 500 | 4693 | 31500 | 4.98x106 | 0.904 | 0.057 | 180 | 0.0170 | WD7 | 58x38x14 | ADDW4693QR050 | |
W4693QR080 | 800 | ADDW4693QR080 | ||||||||||
W4713HL300 | 3000 | 4713 | 56000 | 15.70x106 | 0.807 | 0.090 | 160 | 0.0120 | WD5 | 100x68x26 | ADDW4713HL300 | |
W4713HL350 | 3500 | ADDW4713HL350 | ||||||||||
W4713HM300 | 3000 | 4713 | 56000 | 15.70x106 | 0.807 | 0.090 | 160 | 0.0120 | WD6 | 100x68x33 | ADDW4713HM300 | |
W4713HM350 | 3500 | ADDW4713HM350 | ||||||||||
W4767MC180 | 1800 | 4755 | 38000 | 7.22x106 | 0.827 | 0.083 | 175 | 0.0140 | W54 | 74x50x26 | ADDW4767MC180 | |
W4767MC220 | 2200 | ADDW4767MC220 | ||||||||||
W5092ZC320 | 3200 | 5092 | 58000 | 16.8x106 | 0.874 | 0.079 | 160 | 0.0110 | W7 | 110x73x37 | ADDW5092ZC320 | |
W5092ZC350 | 3500 | ADDW5092ZC350 | ||||||||||
W5092ZD320 | 3200 | 5092 | 58000 | 16.8x106 | 0.874 | 0.079 | 160 | 0.0110 | W42 | 110x73x26 | ADDW5092ZD320 | |
W5092ZD350 | 3500 | ADDW5092ZD350 | ||||||||||
W5130MK240 | 2400 | 5130 | 42000 | 8.82x106 | 0.910 | 0.070 | 175 | 0.0130 | WD3 | 74x50x14 | ADDW5130MK240 | |
W5130MK280 | 2800 | ADDW5130MK280 | ||||||||||
W5139TJ420 | 4200 | 5139 | 55000 | 15.10x106 | 0.826 | 0.136 | 160 | 0.0080 | W89 | 112x75x26 | ADDW5139TJ420 | |
W5139TJ450 | 4500 | ADDW5139TJ450 | ||||||||||
W5139TJ480 | 4800 | ADDW5139TJ480 | ||||||||||
W5139TE420 | 4200 | 5139 | 55000 | 15.10x106 | 0.826 | 0.136 | 160 | 0.0080 | W94 | 112x75x35 | ADDW5139TE420 | |
W5139TE450 | 4500 | ADDW5139TE450 | ||||||||||
W5139TE480 | 4800 | ADDW5139TE480 | ||||||||||
W5282ZC240 | 2400 | 5282 | 60000 | 18.00x106 | 0.970 | 0.064 | 160 | 0.0110 | W7 | 110x73x37 | ADDW5282ZC240 | |
W5282ZC300 | 3000 | ADDW5282ZC300 | ||||||||||
W5282ZD240 | 2400 | 5282 | 60000 | 18.00x106 | 0.970 | 0.064 | 160 | 0.0110 | W42 | 110x73x26 | ADDW5282ZD240 | |
W5282ZD300 | 3000 | ADDW5282ZD300 | ||||||||||
W5292TC500 | 5000 | 5292 | 52700 | 13.9x106 | 1.027 | 0.111 | 160 | 0.0080 | W28 | 112x75x26 | ADDW5292TC500 | |
W5292TC560 | 5600 | ADDW5292TC560 | ||||||||||
W5292TD500 | 5000 | 5292 | 52700 | 13.9x106 | 1.027 | 0.111 | 160 | 0.0080 | W29 | 112x75x35 | ADDW5292TD500 | |
W5292TD560 | 5600 | ADDW5292TD560 | ||||||||||
W5334MK200 | 2000 | 5334 | 46800 | 10.95x106 | 0.892 | 0.069 | 180 | 0.0130 | WD3 | 74x50x14 | ADDW5334MK200 | |
W5334MK220 | 2200 | ADDW5334MK220 | ||||||||||
W5636MC120 | 1200 | 5636 | 46000 | 10.58x106 | 0.698 | 0.059 | 175 | 0.0140 | W54 | 74x50x26 | ADDW5636MC120 | |
W5636MC140 | 1400 | ADDW5636MC140 | ||||||||||
W5636MC150 | 1500 | ADDW5636MC150 | ||||||||||
W5696VC100 | 1000 | 5696 | 53000 | 14.00x106 | 0.650 | 0.059 | 190 | 0.0160 | W6 | 102x63x34 | ADDW5696VC100 | |
W5696VC140 | 1400 | ADDW5696VC140 | ||||||||||
W5696VF100 | 1000 | 5696 | 53000 | 14.00x106 | 0.650 | 0.059 | 190 | 0.0160 | W43 | 100x63x26 | ADDW5696VF100 | |
W5696VF140 | 1400 | ADDW5696VF140 | ||||||||||
W5715ED520 | 5200 | 5715 | 60600 | 18.36x106 | 0.863 | 0.135 | 150 | 0.0060 | W112 | 124x85x35 | ADDW5715ED520 | |
W5715ED560 | 5600 | ADDW5715ED560 | ||||||||||
W5715ED600 | 6000 | ADDW5715ED600 | ||||||||||
W5838ZC180 | 1800 | 5838 | 64000 | 20.50x106 | 0.800 | 0.074 | 175 | 0.0110 | W7 | 110x73x37 | ADDW5838ZC180 | |
W5838ZC220 | 2200 | ADDW5838ZC220 | ||||||||||
W5838ZD180 | 1800 | 5838 | 64000 | 20.50x106 | 0.800 | 0.074 | 175 | 0.0110 | W42 | 110x73x26 | ADDW5838ZD180 | |
W5838ZD220 | 2200 | ADDW5838ZD220 | ||||||||||
W5984TJ360 | 3600 | 5984 | 62000 | 19.20x106 | 0.758 | 0.097 | 160 | 0.0080 | W89 | 112x75x26 | ADDW5984TJ360 | |
W5984TJ400 | 4000 | ADDW5984TJ400 | ||||||||||
W5984TE360 | 3600 | 5984 | 62000 | 19.20x106 | 0.758 | 0.097 | 160 | 0.0080 | W94 | 112x75x35 | ADDW5984TE360 | |
W5984TE400 | 4000 | ADDW5984TE400 | ||||||||||
W6262ZC200 | 2000 | 6262 | 67000 | 22.40x106 | 0.730 | 0.064 | 175 | 0.0110 | W7 | 110x73x37 | ADDW6262ZC200 | |
W6262ZC240 | 2400 | ADDW6262ZC240 | ||||||||||
W6262ZD200 | 2000 | 6262 | 67000 | 22.40x106 | 0.730 | 0.064 | 175 | 0.0110 | W42 | 110x73x26 | ADDW6262ZD200 | |
W6262ZD240 | 2400 | ADDW6262ZD240 | ||||||||||
W6360EC520 | 5200 | 6360 | 60600 | 18.36x106 | 0.863 | 0.135 | 150 | 0.0050 | W111 | 124x85x26 | ADDW6360EC520 | |
W6360EC560 | 5600 | ADDW6360EC560 | ||||||||||
W6360EC600 | 6000 | ADDW6360EC600 | ||||||||||
W6672TJ320 | 3200 | 6672 | 65700 | 21.58x106 | 0.864 | 0.067 | 160 | 0.0080 | W89 | 112x75x26 | ADDW6672TJ320 | |
W6672TJ350 | 3500 | W94 | 112x75x35 | ADDW6672TJ350 | ||||||||
W6908FC450 | 4500 | 6908 | 70000 | 24.5x106 | 0.767 | 0.092 | 160 | 0.0065 | W52 | 144x100x35 | ADDW6908FC450 | |
W6908FC500 | 5000 | ADDW6908FC500 | ||||||||||
W6908FD450 | 4500 | 6908 | 70000 | 24.5x106 | 0.767 | 0.092 | 160 | 0.0065 | W59 | 144x100x26 | ADDW6908FD450 | |
W6908FD500 | 5000 | ADDW6908FD500 | ||||||||||
W7032DB020 | 200 | 8690 | 49500 | 12.30x106 | 0.700 | 0.029 | 170 | 0.0100 | W49 | 62x44x8 | ADDW7032DB020 | |
W7032DB040 | 400 | ADDW7032DB040 | ||||||||||
W7045MC030 | 300 | 7045 | 54000 | 14.60x106 | 0.793 | 0.033 | 190 | 0.0140 | W54 | 74x50x26 | ADDW7045MC030 | |
W7045MC060 | 600 | ADDW7045MC060 | ||||||||||
W7395ED450 | 4500 | 7395 | 73000 | 26.65x106 | 0.776 | 0.087 | 160 | 0.0060 | W112 | 124x85x35 | ADDW7395ED450 | |
W7395ED480 | 4800 | ADDW7395ED480 | ||||||||||
W8245EC450 | 4500 | 8245 | 73000 | 26.65x106 | 0.776 | 0.087 | 160 | 0.0050 | W111 | 124x85x26 | ADDW8245EC450 | |
W8245EC480 | 4800 | ADDW8245EC450 | ||||||||||
W8400ED320 | 3200 | 8400 | 83000 | 34.40x106 | 0.817 | 0.061 | 160 | 0.0060 | W112 | 124x85x35 | ADDW8400ED320 | |
W8400ED350 | 3500 | ADDW8400ED350 | ||||||||||
W8405ZC100 | 1000 | 8405 | 72000 | 25.90x106 | 0.670 | 0.038 | 190 | 0.0110 | W7 | 110x73x37 | ADDW8405ZC100 | |
W8405ZC140 | 1400 | ADDW8405ZC140 | ||||||||||
W8405ZD100 | 1000 | 8405 | 72000 | 25.90x106 | 0.670 | 0.038 | 190 | 0.0110 | W42 | 110x73x26 | ADDW8405ZD100 | |
W8405ZD140 | 1400 | ADDW8405ZD140 | ||||||||||
W8570TJ180 | 1800 | 8570 | 70200 | 24.60x106 | 0.690 | 0.050 | 175 | 0.0080 | W89 | 112x75x26 | ADDW8570TJ180 | |
W8570TJ220 | 2200 | ADDW8570TJ220 | ||||||||||
W8570TE180 | 1800 | 8570 | 70200 | 24.60x106 | 0.690 | 0.050 | 175 | 0.0080 | W94 | 112x75x35 | ADDW8570TE180 | |
W8570TE220 | 2200 | ADDW8570TE220 | ||||||||||
W9830TJ120 | 1200 | 9830 | 72000 | 25.90x106 | 0.670 | 0.043 | 190 | 0.0080 | W89 | 112x75x26 | ADDW9830TJ120 | |
W9830TJ150 | 1500 | ADDW9830TJ150 | ||||||||||
W9830TE120 | 1200 | 9830 | 72000 | 25.90x106 | 0.670 | 0.043 | 190 | 0.0080 | W94 | 112x75x35 | ADDW9830TE120 | |
W9830TE150 | 1500 | ADDW9830TE150 | ||||||||||
W106CEC240 | 2400 | 10650 | 92000 | 42.32x106 | 0.734 | 0.047 | 160 | 0.0050 | W111 | 124x85x26 | ADDW106CEC240 | - |
W106CEC280 | 2800 | ADDW106CEC280 | ||||||||||
W108CED180 | 1800 | 10815 | 94500 | 44.65x106 | 0.726 | 0.042 | 175 | 0.0060 | W112 | 124x85x35 | ADDW108CED180 | |
W108CED220 | 2200 | ADDW108CED220 | ||||||||||
W121CEC180 | 1800 | 12100 | 94500 | 44.65x106 | 0.726 | 0.042 | 175 | 0.0050 | W111 | 124x85x26 | ADDW121CEC180 | |
W121CEC220 | 2200 | ADDW121CEC220 |
Випрямні діоди Dynex Semiconductor
Випрямні діоди серії DRD Dynex Semiconductor оступні з номінальними значеннями прямого струму IFAV від 470А до 6600А і зворотної блокуючої напруги VRRM від 1400В до 8500В.
Тип | VRRM | IF(AV)M (TC=100°C) |
IFSM | I2t | VFM | Rth(j-c) | Fm | Корпус | Розміри ØDxØdxH |
Аналог AS ENERGITM |
Даташити (технічні специф.) |
V | A | kA | MA2·s | V | ºC/kW | kN | mm | ||||
Випрямні діоди до 1400В | |||||||||||
DRD520T14 | 1400 | 520 | 5.9 | 0.17 | 1.45 | 80 | 4-6 | T | 42x19x13.5 | ADR520T14 | |
DRD710T14 | 1400 | 866 | 8 | 0.3 | 1.2 | 70 | 3.5-5 | T | 42x19x15 | ADR710T14 | |
DRD1360D14 | 1400 | 1360 | 15.2 | 1.16 | 1.3 | 35 | 8-12 | D | 47x29x14.5 | ADR1360D14 | |
DRD1510G14 | 1400 | 1510 | 16.8 | 1.41 | 1.2 | 35 | 12-18 | G | 58x34x26.5 | ADR1510G14 | |
DRD2770F14 | 1400 | 2770 | 31 | 4.81 | 1.05 | 20 | 18-26 | F | 75x47x26.5 | ADR2770F14 | |
DRD3220X14 | 1400 | 3220 | 35.8 | 6.41 | 1.15 | 18 | 26-34 | X | 85x53x26.5 | ADR3220X14 | |
DRD4650C14 | 1400 | 4650 | 45 | 10.13 | 1.05 | 13 | 40-50 | C | 100x63x26.5 | ADR4650C14 | |
DRD6080V14 | 1400 | 6080 | 60 | 18 | 1.05 | 10 | 50-62 | V | 110x73x26.5 | ADR6080V14 | |
Випрямні діоди до 2200В | |||||||||||
DRD4890L15 | 1500 | 5794 | 57 | 16.2 | 1.05 | 13 | 40-48 | L | 102x63x32.9 | ADR4890L15 | |
DRD2460F18 | 1800 | 2996 | 41.3 | 8.5 | 1.18 | 22 | 18-22 | F | 76x48x26.5 | ADR2460F18 | |
DRD5460Y20 | 2000 | 6654 | 100 | 50 | 1.0 | 10 | 38-47 | Y | 112.5x73x36.7 | ADR5460Y20 | |
DRD410T22 | 2200 | 410 | 4.9 | 0.12 | 1.85 | 80 | 4-6 | T | 42x19x13.5 | ADR410T22 | |
DRD990D22 | 2200 | 990 | 12.5 | 0.78 | 1.6 | 35 | 8-12 | D | 47x29x14.5 | ADR990D22 | |
DRD1100G22 | 2200 | 1100 | 13.9 | 0.966 | 1.45 | 35 | 12-18 | G | 58x34x26.5 | ADR1100G22 | |
DRD2030F22 | 2200 | 2030 | 25.7 | 3.3 | 1.2 | 20 | 18-26 | F | 75x47x26.5 | ADR2030F22 | |
DRD2360X22 | 2200 | 2360 | 29.8 | 4.44 | 1.35 | 18 | 26-34 | X | 85x53x26.5 | ADR2360X22 | |
DRД3430C22 | 2200 | 3430 | 42.2 | 8.9 | 1.2 | 13 | 40-50 | C | 100x63x26.5 | ADR3430C22 | |
DRD4460V22 | 2200 | 4460 | 56.4 | 15.9 | 1.15 | 10 | 50-62 | V | 110x73x26.5 | ADR4460V22 | |
DRD6380W22 | 2200 | 6380 | 78 | 30.42 | 1.09 | 7 | 62-78 | W | 120x84x26.5 | ADR6380W22 | |
DRD6800A22 | 2200 | 6800 | 94 | 44.18 | 1.03 | 6 | 80-100 | A | 150x100x35 | ADR6800A22 | |
DRD8880H22 | 2200 | 8880 | 125 | 78.13 | 0.98 | 4 | 110-130 | H | 172x110x35 | ADR8880H22 | |
Випрямні діоди до 3000В | |||||||||||
DRD2880L25 | 2500 | 3438 | 32 | 5.12 | 1.05 | 13 | 40-48 | L | 102x63x34.1 | ADR2880L25 | |
DRD4780Y26 | 2600 | 5788 | 81 | 33 | 1.05 | 10 | 38-47 | Y | 112x73x37.7 | ADR4780Y26 | |
DRD1960F28 | 2800 | 2372 | 31.3 | 4.9 | 1.3 | 22 | 18-22 | F | 76x48x27 | ADR1960F28 | |
DRD6990M28 | 2800 | 8790 | 95 | 45.1 | 0.97 | 6 | 75-91 | M | 148x100x26 | ADR6990M28 | |
DRD1320G30 | 2800 | 1849 | 20 | 2 | 1.3 | 32 | 11.5-13.5 | G | 58.5x34x27 | ADR1320G30 | |
Випрямні діоди до 3400В | |||||||||||
DRD850D34 | 3400 | 850 | 10.8 | 0.583 | 1.95 | 35 | 8-12 | D | 47x29x14.5 | ADR850D34 | |
DRD960G34 | 3400 | 960 | 12 | 0.72 | 1.7 | 35 | 12-18 | G | 58x34x26.5 | ADR960G34 | |
DRД1830F34 | 3400 | 1830 | 23 | 2.65 | 1.35 | 20 | 18-26 | F | 75x47x26.5 | ADR1830F34 | |
DRD2050X34 | 3400 | 2050 | 25.8 | 3.33 | 1.55 | 18 | 26-34 | X | 85x53x26.5 | ADR2050X34 | |
DRD2980C34 | 3400 | 2980 | 36.5 | 6.66 | 1.35 | 13 | 40-50 | C | 100x63x26.5 | ADR2980C34 | |
DRD3920V34 | 3400 | 3920 | 49.5 | 12.25 | 1.25 | 10 | 50-62 | V | 110x73x26.5 | ADR3920V34 | |
DRD5240W34 | 3400 | 5240 | 64.2 | 20.61 | 1.29 | 7 | 62-78 | W | 120x84x26.5 | ADR5240W34 | |
DRD6140A34 | 3400 | 6140 | 84.4 | 35.62 | 1.1 | 6 | 80-100 | A | 150x100x35 | ADR6140A34 | |
DRD7810H34 | 3400 | 7810 | 118 | 69.62 | 1.1 | 4 | 110-130 | H | 172x110x35 | ADR7810H34 | |
Випрямні діоди до 4000В | |||||||||||
DRD870G40 | 4000 | 870 | 15 | 1.13 | 1.6 | 32 | 11.5-13.5 | G | 58.5x34x27 | ADR870G40 | |
DRD1230F40 | 4000 | 1225 | 25 | 3.13 | 1.6 | 22 | 18-22 | F | 76x48x27 | ADR1230F40 | |
DRD2960Y40 | 4000 | 2960 | 62.5 | 19.53 | 1.25 | 10 | 38-47 | Y | 112.5x73x37.7 | ADR2960Y40 | |
DRD3390V40 | 4000 | 3388 | 62.5 | 19.53 | 1.25 | 8 | 38-47 | V | 112.5x73x27 | ADR3390V40 | |
DRD4350A40 | 4000 | 4350 | 83 | 34.5 | 1.06 | 7 | 75-91 | A | 148x100x35 | ADR4350A40 | |
Випрямні діоди до 5000В | |||||||||||
DRD2000L45 | 4500 | 2000 | 31 | 3.92 | 1.4 | 13 | 40-48 | L | 102x63x32.9 | ADR2000L45 | |
DRD6290H45 | 4500 | 6290 | 99.4 | 49.4 | 1.19 | 4 | 110-130 | H | 172x110x35 | ADR6290H45 | |
DRD1100F48 | 4800 | 1105 | 20.5 | 2.13 | 1.8 | 22 | 18-22 | F | 76x48x27 | ADR1100F48 | |
DRD710G50 | 5000 | 710 | 11.5 | 0.66 | 1.8 | 32 | 11.5-13.5 | G | 58.5x34x27 | ADR710G50 | |
DRD2690Y50 | 5000 | 2691 | 55 | 15.12 | 1.21 | 10 | 38-47 | Y | 112.5x73x37.7 | ADR2690Y50 | |
DRD3080V50 | 5000 | 3083 | 55 | 15.12 | 1.21 | 8 | 38-47 | V | 112.5x73x27 | ADR3080V50 | |
Випрямні діоди до 6000В | |||||||||||
DRD3770A52 | 5200 | 3768 | 70 | 24.5 | 1.17 | 7 | 75-91 | A | 148x100x35.0 | ADR3770A52 | |
DRD3120B55 | 5500 | 3120 | 51.7 | 13.364 | 1.31 | 9 | 62-78 | B | 120x78x35 | ADR3120B55 | |
DRD5940H55 | 5500 | 5940 | 93.6 | 43.8 | 1.26 | 4 | 110-130 | H | 172x110x36 | ADR5940H55 | |
DRD630G60 | 6000 | 630 | 10.5 | 0.555 | 2.1 | 32 | 11.5-13.5 | G | 58.5x34x27 | ADR630G60 | |
DRD1010F60 | 6000 | 1015 | 16.5 | 1.425 | 2.1 | 22 | 18-22 | F | 76x48x27 | ADR1010F60 | |
Випрямні діоди до 7200В | |||||||||||
DRD5150H65 | 6500 | 5150 | 82.5 | 34 | 1.65 | 4 | 110-130 | H | 172x110x36 | ADR5150H65 | |
DRD4950H72 | 7200 | 4950 | 79 | 31.2 | 1.71 | 4 | 110-130 | H | 172x110x36 | ADR4950H72 | |
Випрямні діоди до 9000В | |||||||||||
DRD4690H85 | 8500 | 4690 | 74.5 | 27.75 | 1.31 | 4 | 110-130 | H | 172x110x36 | ADR4690H85 | |
DRD560G90 | 9000 | 557 | 10 | 0.5 | 2.08 | 32 | 11-13 | G | 58x34x26.5 | ADR560G90 |
Випрямні діоди Vishay Semiconductors
Випрямні діоди серії VS-SD Vishay Semiconductors доступні з номінальними значеннями прямого струму IFAV від 540А до 3800А і зворотної блокуючої напруги VRRM від 400В до 4500В.
Тип | IFAV (TCASE) |
VRRM / VDRM | IFSM | I2t | VF(TO) | rT | Tvj max | Rth(j-c) |
W | Корпус, Розміри ØDxØdxH |
Аналог AS ENERGITM |
Даташити (технічні специф.) |
|
A (ºC) | V | A | kA2·s | V | mΩ | ºC | ºC/W | g | mm | ||||
VS-SD300CC | |||||||||||||
VS-SD300C25C | 540 (55) | 2500 | 6050 | 183 | 1.00 | 0.72 | 150 | 0.017 | 70 | A-PUK (DO-200AA) 42x19x14 |
ASDD300C25C | ||
VS-SD300C28C | 2800 | ASDD300C28C | |||||||||||
VS-SD300C30C | 3000 | ASDD300C30C | |||||||||||
VS-SD300C32C | 3200 | ASDD300C32C | |||||||||||
VS-SD300C04C | 650 (55) | 400 | 6050 | 183 | 1.00 | 0.72 | 180 | 0.017 | 70 | A-PUK (DO-200AA) 42x19x14 |
ASDD300C04C | ||
VS-SD300C08C | 800 | ASDD300C08C | |||||||||||
VS-SD300C12C | 1200 | ASDD300C12C | |||||||||||
VS-SD300C16C | 1600 | ASDD300C16C | |||||||||||
VS-SD300C20C | 2000 | ASDD300C20C | |||||||||||
VS-SD700CL | |||||||||||||
VS-SD700C30L | 700 (55) | 3000 | 7500 | 281 | 0.99 | 0.73 | 150 | 0.011 | 250 | B-PUK (TO-200AB) 58.5x34x27 |
ASDD700C30L | ||
VS-SD700C36L | 3600 | ASDD700C36L | |||||||||||
VS-SD700C40L | 4000 | ASDD700C40L | |||||||||||
VS-SD700C45L | 4500 | ASDD700C45L | |||||||||||
VS-SD400CC | |||||||||||||
VS-SD400C04C | 800 (55) | 400 | 8250 | 340 | 0.83 | 0.53 | 190 | 0.018 | 70 | A-PUK (DO-200AA) 42x19x14 |
ASDD400C04C | ||
VS-SD400C08C | 800 | ASDD400C08C | |||||||||||
VS-SD400C12C | 1200 | ASDD400C12C | |||||||||||
VS-SD400C16C | 1600 | ASDD400C16C | |||||||||||
VS-SD400C20C | 2000 | ASDD400C20C | |||||||||||
VS-SD400C24C | 2400 | ASDD400C24C | |||||||||||
VS-SD1100CL | |||||||||||||
VS-SD1100C25L | 910 (55) | 2500 | 10500 | 551 | 0.88 | 0.38 | 150 | 0.011 | 250 | B-PUK (TO-200AB) 58.5x34x27 |
ASDD1100C25L | ||
VS-SD1100C28L | 2800 | ASDD1100C28L | |||||||||||
VS-SD1100C28J | 2800 | ASDD1100C28J | |||||||||||
VS-SD1100C30L | 3000 | ASDD1100C30L | |||||||||||
VS-SD1100C32J | 3200 | ASDD1100C32J | |||||||||||
VS-SD1100C32L | 3200 | ASDD1100C32L | |||||||||||
VS-SD800CL | |||||||||||||
VS-SD800C40L | 1065 (55) | 4000 | 12200 | 745 | 1.18 | 0.41 | 150 | 0.009 | 255 | B-PUK (TO-200AB) 58.5x34x27 |
ASDD800C40L | ||
VS-SD800C45L | 4500 | ASDD800C45L | |||||||||||
VS-SD1100CC | |||||||||||||
VS-SD1100C25C | 1100 (55) | 2500 | 10500 | 551 | 0.88 | 0.38 | 150 | 0.007 | 83 | B-43 42x25x14.5 |
ASDD1100C25C | ||
VS-SD1100C30C | 3000 | ASDD1100C30C | |||||||||||
VS-SD1100C32C | 3200 | ASDD1100C32C | |||||||||||
VS-SD1100CL | |||||||||||||
VS-SD1100C04L | 1170 (55) | 400 | 13000 | 846 | 0.94 | 0.26 | 180 | 0.011 | 250 | B-PUK (TO-200AB) 58.5x34x27 |
ASDD1100C04L | ||
VS-SD1100C08L | 800 | ASDD1100C08L | |||||||||||
VS-SD1100C12L | 1200 | ASDD1100C12L | |||||||||||
VS-SD1100C16L | 1600 | ASDD1100C16L | |||||||||||
VS-SD1100C20L | 2000 | ASDD1100C20L | |||||||||||
VS-SD1100C22C | 2200 | ASDD1100C22C | |||||||||||
VS-SD1100C22L | 2200 | ASDD1100C22L | |||||||||||
VS-SD800CL | |||||||||||||
VS-SD800C24L | 1180 (55) | 2400 | 13600 | 925 | 1.10 | 0.34 | 150 | 0.009 | 255 | B-PUK (TO-200AB) 58.5x34x27 |
ASDD800C24L | ||
VS-SD800C30L | 3000 | ASDD800C30L | |||||||||||
VS-SD800C36L | 3600 | ASDD800C36L | |||||||||||
VS-SD1100CC | |||||||||||||
VS-SD1100C04C | 1400 (55) | 400 | 13000 | 846 | 0.94 | 0.26 | 180 | 0.007 | 83 | B-43 42x25x14.5 |
ASDD1100C04C | ||
VS-SD1100C08C | 800 | ASDD1100C08C | |||||||||||
VS-SD1100C12C | 1200 | ASDD1100C12C | |||||||||||
VS-SD1100C16C | 1600 | ASDD1100C16C | |||||||||||
VS-SD1100C20C | 2000 | ASDD1100C20C | |||||||||||
VS-SD1500CL | |||||||||||||
VS-SD1500C04L | 1600 (55) | 400 | 16600 | 1386 | 0.95 | 0.25 | 180 | 0.009 | 255 | B-PUK (TO-200AB) 58.5x34x27 |
ASDD1500C04L | ||
VS-SD1500C08L | 800 | ASDD1500C08L | |||||||||||
VS-SD1500C12L | 1200 | ASDD1500C12L | |||||||||||
VS-SD1500C16L | 1600 | ASDD1500C16L | |||||||||||
VS-SD1500C20L | 2000 | ASDD1500C20L | |||||||||||
VS-SD1500C25L | 2500 | ASDD1500C25L | |||||||||||
VS-SD1500C30L | 3000 | ASDD1500C30L | |||||||||||
VS-SD1700CK | |||||||||||||
VS-SD1700C40K | 1875 (55) | 4000 | 20000 | 2000 | 0.99 | 0.29 | 150 | 0.002 | 425 | K-PUK (TO-200AC) 74.5x47.5x27.5 |
ASDD1700C40K | ||
VS-SD1700C45K | 4500 | ASDD1700C45K | |||||||||||
VS-SD1700C24K | 1875 (55) | 2400 | 24000 | 2890 | 1.02 | 0.21 | ASDD1700C24K | ||||||
VS-SD1700C30K | 3000 | ASDD1700C30K | |||||||||||
VS-SD1700C36K | 3600 | ASDD1700C36K | |||||||||||
VS-SD2000CL | |||||||||||||
VS-SD2000C04L | 2100 (55) | 400 | 23900 | 2857 | 0.86 | 0.12 | 180 | 0.009 | 255 | B-PUK (TO-200AB) 58.5x34x27 |
ASDD2000C04L | ||
VS-SD2000C08L | 800 | ASDD2000C08L | |||||||||||
VS-SD2000C10L | 1000 | ASDD2000C10L | |||||||||||
VS-SD2500CK | |||||||||||||
VS-SD2500C12K | 3000 (55) | 1200 | 31000 | 4810 | 0.97 | 0.13 | 180 | 0.002 | 425 | K-PUK (TO-200AC) 74.5x47.5x27.5 |
ASDD2500C12K | ||
VS-SD2500C16K | 1600 | ASDD2500C16K | |||||||||||
VS-SD2500C20K | 2000 | ASDD2500C20K | |||||||||||
VS-SD2500C24K | 2400 | ASDD2500C24K | |||||||||||
VS-SD2500C25K | 2500 | ASDD2500C25K | |||||||||||
VS-SD3000CK | |||||||||||||
VS-SD3000C04K | 3800 (55) | 400 | 35800 | 6410 | 0.86 | 0.07 | 180 | 0.002 | 425 | K-PUK (TO-200AC) 74.5x47.5x27.5 |
ASDD3000C04K | ||
VS-SD3000C08K | 800 | ASDD3000C08K | |||||||||||
VS-SD3000C10K | 1000 | ASDD3000C10K |
Повітряні і водяні охолоджувачі для таблеткових випрямних діодів
Робота напівпровідникових приладів при великих струмах і високих зворотних напругах супроводжується великою потужністю в p-n переході кремнієвого чіпа.
Для охолодження випрямних діодів використовуються повітряні та водяні охолоджувачі.
Тепловідвід характеризується величиною розсіюваної потужності і площею поверхні охолодження і підбирається виходячи з необхідної тепловіддачі при робочій потужності діода.
У випрямних діодах таблеткового типу необхідне притискання притискних контактів забезпечується тільки в тому випадку, якщо вони зібрані з охолоджувачем.
Щоб звести електричні втрати до мінімуму, а тепловіддачу до максимуму, під час монтажу необхідно забезпечити необхідне зусилля затиску Fm.
Діапазон значень осьового зусилля на діод Fm, тобто зусилля стиснення діода, становить від 10 до 100 кН залежно від діаметра корпусу (типу корпусу) і вказується в паспорті.
Охолоджувачі застосовуються для таблеткових напівпровідників з діаметром контактної поверхні від Ø19 мм до Ø100 мм.
Дивіться додаткову інформацію про охолоджувачі для таблеткових випрямних діодів:
"Охолоджувачі повітрянні серії O для таблеткових пристроїв", "Охолоджувачі повітрянні серії SF", "Охолоджувачі водяні серії SS".
Рекомендації щодо встановлення випрямних діодів таблеткового типу:
Надійність теплопередачі та електричного контакту між поверхнями діода і охолоджувача у всьому діапазоні температур забезпечується за рахунок відповідного моменту затяжки (сила затиску).
Перед монтажем необхідно провести візуальний огляд (1) контактних поверхонь на наявність механічних пошкоджень і протерти (2) спиртом (толуолом, бензином, ацетоном).
Після огляду, зафіксуйте струмові контакти (виводи), встановіть штифт для фіксації вирівнювання конструкції.
Для поліпшення параметрів теплопередачі рекомендується перед монтажем змастити (3) тонким шаром силіконової теплопровідної пасти, що не є обов'язковою умовою при монтажі.
Встановіть діод (3), другу частину охолоджувача, скловолоконний ізолятор і упорну шайбу.
Далі потрібно нанизати траверсу на болти (4) і рівномірно затягнути гайки. Переконатися у відсутності перекосів і рівності контактних поверхонь.
Коли деталі достатньо затиснуті, але рухомі, рекомендуємо розмістити охолоджувач на плоскій поверхні і перевірте допуск паралельності спільної площини прилягання поверхонь (5).
Затисніть кожну гайку по черзі (приблизно на чверть обороту) до упору (6). Відповідність зусилля затиску перевіряється величиною прогину траверси.
Після монтажу кріплення (гайки та шайби) необхідно додатково захистити від корозії.
Поради та рекомендації щодо силових діодів:
Силові діоди не повинні експлуатуватися тривалий час при граничному навантаженні за всіма параметрами. У цьому випадку коефіцієнт запасу міцності визначається необхідним ступенем надійності пристрою.
Замініть несправний силовий діод на діод, який відповідає параметрам що замінюється.
У разі роботи в середовищі з підвищеною температурою навколишнього середовища необхідно передбачити додаткове охолодження.
Для забезпечення належного тепловідведення рекомендується періодичне очищення силових діодів і охолоджувачів від пилу та забруднень.
Для вирівнювання струмів між силовими діодами, підключеними паралельно, слід використовувати індуктивні дільники струму (найчастіше скручений тороїдальний дріт). Найпоширенішими способами з'єднання є замкнутий контур, контур із загальною котушкою або силовий діод. Ефективність дільників струму в цьому випадку визначається перетином магнітопроводу.
Запобігання несиметрії напруги при послідовному з'єднанні силових діодів досягається за рахунок використання шунтуючих резисторів, підключених паралельно кожному діоду. Вирівнювання напруги в перехідних режимах забезпечується паралельним підключенням конденсаторів до кожного діода.
Категорично забороняється торкатися силових діодів під високою напругою під час роботи.
Чому варто обрати AS ENERGITM
- Власні виробничі потужності, включаючи виробництво напівпровідникових кремнієвих чіпів
- Європейський бренд – 100% якість, вигідна ціна, короткі терміни виробництва
- Понад 20 років досвіду в напівпровідниковій промисловості
- Нам довіряють клієнти з понад 50 країн світу
- 20000 позицій в асортименті на струми від 10А до 15000А, напругу від 100В до 9000В
- Виготовляємо аналоги продукції інших виробників
- Гарантована сертифікована якість, гарантійний термін експлуатації – 2 роки
Гарантія якості
Наша продукція сертифікована і відповідає міжнародним стандартам.
Наша компанія надає гарантію якості на продукцію 2 роки.
Надаємо сертифікати відповідності, протоколи випробувань, даташити (технічні специфікації) та паспорти якості на вимогу замовника.
Кожен продукт тестується за основними параметрами, а також надаються протоколи випробувань (звіти про тестування) параметрів для кожного продукту.
Географія партнерства
AS ENERGITM компанія виробляє і постачає силові напівпровідники в більш ніж 50 країн світу.
Логістика та доставка
Ми доставляємо нашу продукцію по всьому світу за допомогою логістичних компаній: DHL, TNT, UPS, EMS, Fedex, Aramex.
Продукція може бути доставлена будь-яким видом транспорту: повітряним, морським, залізничним та автомобільним.
Доставка по Україні здійснюється на будь-яке відділення "Нової Пошти" або кур'єром сервісу "Нова Пошта".
AS ENERGITM Виробництво напівпровідників
Асортимент нашої продукції включає випрямляючі діоди, тиристори фазового регулювання в таблетковому і штирьовому виконанні, лавинні діоди і тиристори, швидкодіючі, високочастотні тиристори, швидко відновлювані, зварювальні і роторні діоди, симістори, мостові випрямлячі, силові модулі (тиристорні, діодні, тиристорно-діодні, IGBT), а також повітряні і водяні охолоджувачі до них.
Силові діоди і тиристори виробляються на струми від 10А до 15000А, діапазон напруг від 100В до 9000В.
Силові діодні та тиристорні модулі виробляються від 25А і до 1250А, діапазон напруг 400В – 4400В.
Асортимент силових напівпровідників також включає еквівалентні та альтернативні напівпровідникові прилади світових виробників.
З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:
І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
Рекомендовані продукти:
