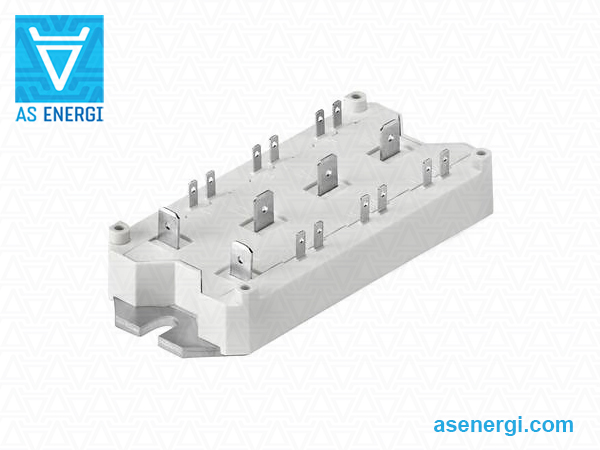

AS ENERGIМодуль IGBT SKM25GD125D (25А 1200В) Semikron аналог
| Номер артикулу Semikron | SKM25GD125D |
| Номінальний струм колектора, ICnom | 25А |
| Напруга колектор-емітер, VCES | 1200В |
| Корпус, Розміри L×B×H | Корпус 6 105x45x18 |
| Даташит PDF |  |
| Аналог AS ENERGITM | AMM25GD125D |
| Додати в кошик | на замовлення
+
–
|
IGBT модуль AMM25GD125D AS ENERGITM є заміною, аналогом, альтернативою та еквівалентом IGBT модуля SKM25GD125D SEMIKRON (корпус SEMITRANS). Номінальний струм колектора ICnom – 25 ампер, тривалий струм колектора IC – 39 ампер, напруга колектор-емітер VCES – 1200В. Перемикачі - Шестиполюсні.
IGBT модулі розміщені в стандартному промисловому корпусі, що дозволяє легко інтегрувати пристрій в існуюче обладнання.
Модулі IGBT (біполярний транзистор з ізольованим керуючим електродом) застосовуються як комутаційні елементи силових перетворювачів в частотно-регульованих приводах для двигунів, інверторних приводах змінного струму, ДБЖ, електронних зварювальних апаратах, гальмівних подрібнювачах, джерелах безперебійного живлення та інших пристроях. Доступні топології включають напівмостові, однополюсні, шестиполюсні, трирівневі та багато інших, що охоплюють всі сфери застосування.
Силові модулі IGBT стають кращим пристроєм для високопотужних застосувань завдяки своїй здатності покращувати комутаційні, температурні, вагові та економічні характеристики.
Технічні характеристики та параметри IGBT модуля SKM25GD125D Semikron та заміни, аналога AMM25GD125D, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на IGBT модулі 2 роки з моменту придбання. При постачанні IGBT модулів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Остаточна ціна на IGBT модулі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики IGBT модуля SKM25GD125D Semikron та аналога AMM25GD125D:
| Технічні характеристики IGBT модуля | SKM25GD125D | |
| IGBT | ||
| Номінальний струм колектора | ICnom | 25 A |
| Безперервний струм колектора (температура корпусу) | IC | 39 A (25ºC) |
| Напруга колектор-емітер | VCES | 1200 V |
| Напруга насичення колектор-емітер (Tj = 25ºC typ.) | VCE(sat) | 3.20 V |
| Розсіювання енергії під час ввімкнення | Eon | 3.9 mJ |
| Розсіювання енергії під час вимкнення | Eoff | 1.6 mJ |
| Діод | ||
| Постійний прямий струм (температура корпусу) | IF | 47 A (25ºC) |
| Пряма напруга (Tj = 25ºC typ.) | VF | 2.13 V |
| Розсіювання енергії при зворотному відновленні (діод) | Err | 1.1 mJ |
| Модуль | ||
| Топологія схеми | - | |
| Перемикачі | - | Шестиполюсні |
| Вага | W | 0.175 kg |
| Креслення, Корпус, Розміри, мм | L×B×H | Корпус 6 105x45x18 |
| Аналог AS ENERGITM | тип | AMM25GD125D |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування IGBT модуля AMM25GD125D:
| A | M | M | 25 | GD | 12 | 5D |
| A | – |  AS ENERGITM |
| M | – | Вид приладу: Модуль. |
| M | – | Напівпровідниковий тип: IGBT модуль. |
| 25 | – | Номінальний струм колектора ICnom, ампер. |
| GD | – | Топологія внутрішнього з'єднання. |
| 12 | – | Клас за напругою колектор-емітер VCES / 100. |
| 5D | – | Характеристики, наприклад, характеристика IGBT чіпа, внутрішній ідентифікаційний номер. |

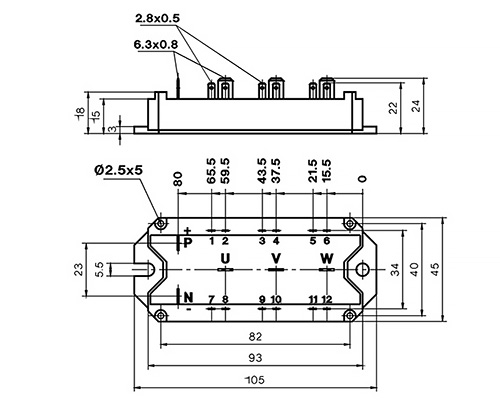

Розміри IGBT модуля SKM25GD125D та його аналога AMM25GD125D:
Корпус 6

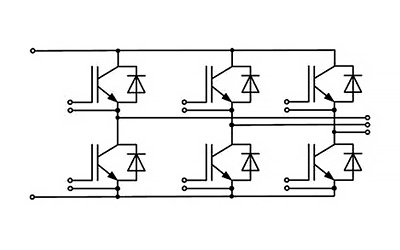

Принципова схема IGBT модуля SKM25GD125D та його аналога AMM25GD125D:
Топологія GD
