Павло ГоркунМодуль IGBT SKM1200MLI12BE4 (1200А 1200В) Semikron аналог
| Номер артикулу Semikron | SKM1200MLI12BE4 |
| Номінальний струм колектора, ICnom | 1200А |
| Напруга колектор-емітер, VCES | 1200В |
| Корпус, Розміри L×B×H | Корпус 10 250x90x38 |
| Даташит PDF |  |
| Аналог AS ENERGITM | AMM1200MLI12BE4 |
| Додати в кошик | на замовлення
+
–
|
IGBT модуль AMM1200MLI12BE4 AS ENERGITM є заміною, аналогом, альтернативою та еквівалентом IGBT модуля SKM1200MLI12BE4 SEMIKRON (корпус SEMITRANS). Номінальний струм колектора ICnom – 1200 ампер, тривалий струм колектора IC – 2078 ампер, напруга колектор-емітер VCES – 1200В. Перемикачі - Cпецифікація замовника.
IGBT модулі розміщені в стандартному промисловому корпусі, що дозволяє легко інтегрувати пристрій в існуюче обладнання.
Модулі IGBT (біполярний транзистор з ізольованим керуючим електродом) застосовуються як комутаційні елементи силових перетворювачів в частотно-регульованих приводах для двигунів, інверторних приводах змінного струму, ДБЖ, електронних зварювальних апаратах, гальмівних подрібнювачах, джерелах безперебійного живлення та інших пристроях. Доступні топології включають напівмостові, однополюсні, шестиполюсні, трирівневі та багато інших, що охоплюють всі сфери застосування.
Силові модулі IGBT стають кращим пристроєм для високопотужних застосувань завдяки своїй здатності покращувати комутаційні, температурні, вагові та економічні характеристики.
Технічні характеристики та параметри IGBT модуля SKM1200MLI12BE4 Semikron та заміни, аналога AMM1200MLI12BE4, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на IGBT модулі 2 роки з моменту придбання. При постачанні IGBT модулів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Остаточна ціна на IGBT модулі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики IGBT модуля SKM1200MLI12BE4 Semikron та аналога AMM1200MLI12BE4:
| Технічні характеристики IGBT модуля | SKM1200MLI12BE4 | |
| IGBT | ||
| Номінальний струм колектора | ICnom | 1200 A |
| Безперервний струм колектора (температура корпусу) | IC | 2078 A (25ºC) |
| Напруга колектор-емітер | VCES | 1200 V |
| Напруга насичення колектор-емітер (Tj = 25ºC typ.) | VCE(sat) | 1.80 V |
| Розсіювання енергії під час ввімкнення | Eon | 108 mJ |
| Розсіювання енергії під час вимкнення | Eoff | 189 mJ |
| Діод | ||
| Постійний прямий струм (температура корпусу) | IF | 1057 A (25ºC) |
| Пряма напруга (Tj = 25ºC typ.) | VF | 2.46 V |
| Розсіювання енергії при зворотному відновленні (діод) | Err | 76 mJ |
| Модуль | ||
| Топологія схеми | - | |
| Перемикачі | - | Cпецифікація замовника |
| Вага | W | 1.25 kg |
| Креслення, Корпус, Розміри, мм | L×B×H | Корпус 10 250x90x38 |
| Аналог AS ENERGITM | тип | AMM1200MLI12BE4 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування IGBT модуля AMM1200MLI12BE4:
| A | M | M | 1200 | MLI | 12 | BE4 |
| A | – |  AS ENERGITM |
| M | – | Вид приладу: Модуль. |
| M | – | Напівпровідниковий тип: IGBT модуль. |
| 1200 | – | Номінальний струм колектора ICnom, ампер. |
| MLI | – | Топологія внутрішнього з'єднання. |
| 12 | – | Клас за напругою колектор-емітер VCES / 100. |
| BE4 | – | Характеристики, наприклад, характеристика IGBT чіпа, внутрішній ідентифікаційний номер. |
Розміри IGBT модуля SKM1200MLI12BE4 та його аналога AMM1200MLI12BE4:
Корпус 10

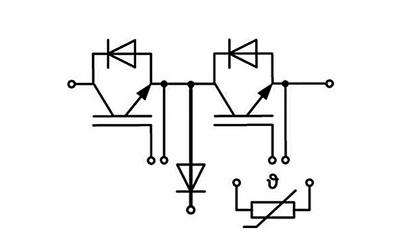

Принципова схема IGBT модуля SKM1200MLI12BE4 та його аналога AMM1200MLI12BE4:
Топологія MLI
Силові напівпровідникові прилади AS ENERGITM
Наша компанія займається виробництвом і продажем силових напівпровідників (силові тиристори, діоди, модулі).
Купити тиристори у нас можна в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою.
Ми заслужили довіру клієнтів і постачаємо продукцію по всьому світу.
З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:
І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
