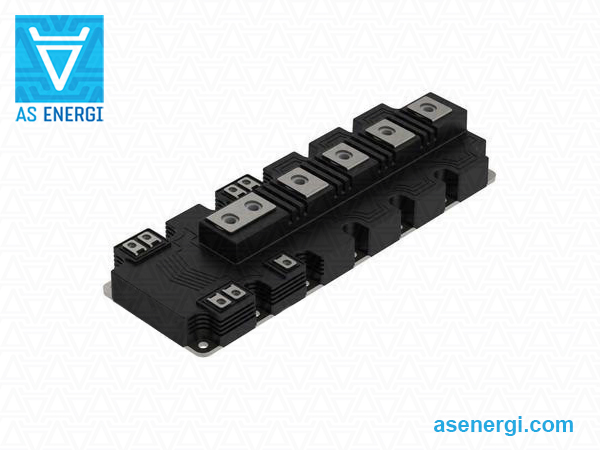

Модуль IGBT SKM1000GAR17R8 (1000А 1700В) Semikron аналог

Номер артикулу Semikron	SKM1000GAR17R8
Номінальний струм колектора, I_Cnom	1000А
Напруга колектор-емітер, V_CES	1700В
Корпус, Розміри L×B×H	Корпус 10 250x90x38
Даташит PDF
Аналог AS ENERGI^TM	AMM1000GAR17R8
Додати в кошик	на замовлення + –

IGBT модуль AMM1000GAR17R8 AS ENERGI^TM є заміною, аналогом, альтернативою та еквівалентом IGBT модуля SKM1000GAR17R8 SEMIKRON (корпус SEMITRANS). Номінальний струм колектора I_Cnom – 1000 ампер, тривалий струм колектора I_C – 1574 ампер, напруга колектор-емітер V_CES – 1700В. Перемикачі - Одинарний перемикач.

IGBT модулі розміщені в стандартному промисловому корпусі, що дозволяє легко інтегрувати пристрій в існуюче обладнання.

Модулі IGBT (біполярний транзистор з ізольованим керуючим електродом) застосовуються як комутаційні елементи силових перетворювачів в частотно-регульованих приводах для двигунів, інверторних приводах змінного струму, ДБЖ, електронних зварювальних апаратах, гальмівних подрібнювачах, джерелах безперебійного живлення та інших пристроях. Доступні топології включають напівмостові, однополюсні, шестиполюсні, трирівневі та багато інших, що охоплюють всі сфери застосування.

Силові модулі IGBT стають кращим пристроєм для високопотужних застосувань завдяки своїй здатності покращувати комутаційні, температурні, вагові та економічні характеристики.

Технічні характеристики та параметри IGBT модуля SKM1000GAR17R8 Semikron та заміни, аналога AMM1000GAR17R8, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.

Наша компанія надає гарантію роботи на IGBT модулі 2 роки з моменту придбання. При постачанні IGBT модулів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.

Остаточна ціна на IGBT модулі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.

Загальні характеристики IGBT модуля SKM1000GAR17R8 Semikron та аналога AMM1000GAR17R8:

Технічні характеристики IGBT модуля		SKM1000GAR17R8
IGBT
Номінальний струм колектора	I_Cnom	1000 A
Безперервний струм колектора (температура корпусу)	I_C	1574 A (25ºC)
Напруга колектор-емітер	V_CES	1700 V
Напруга насичення колектор-емітер (T_j = 25ºC typ.)	V_CE(sat)	1.66 V
Розсіювання енергії під час ввімкнення	E_on	415 mJ
Розсіювання енергії під час вимкнення	E_off	345 mJ
Діод
Постійний прямий струм (температура корпусу)	I_F	1449 A (25ºC)
Пряма напруга (T_j = 25ºC typ.)	V_F	1.78 V
Розсіювання енергії при зворотному відновленні (діод)	E_rr	185 mJ
Модуль
Топологія схеми	-
Перемикачі	-	Одинарний перемикач
Вага	W	1.25 kg
Креслення, Корпус, Розміри, мм	L×B×H	Корпус 10 250x90x38
Аналог AS ENERGI^TM	тип	AMM1000GAR17R8
Даташит (інформаційний лист)	PDF

Розшифровка маркування IGBT модуля AMM1000GAR17R8:

1000

GAR

A	–	AS ENERGI^TM
M	–	Вид приладу: Модуль.
M	–	Напівпровідниковий тип: IGBT модуль.
1000	–	Номінальний струм колектора I_Cnom, ампер.
GAR	–	Топологія внутрішнього з'єднання.
17	–	Клас за напругою колектор-емітер V_CES / 100.
R8	–	Характеристики, наприклад, характеристика IGBT чіпа, внутрішній ідентифікаційний номер.

Розміри IGBT модуля SKM1000GAR17R8 та його аналога AMM1000GAR17R8:

Корпус 10

Принципова схема IGBT модуля SKM1000GAR17R8 та його аналога AMM1000GAR17R8:

Топологія GAR
