Павло ГоркунТиристор швидкодіючий ТБ361-125 (500В-1100В) 125А ампер, штирьовий
| Середній струм, ITAV | 125А |
| Напруга, VDRM/VRRM | 500-1100В |
| Клас за напругою, VRRM / 100 | 5 - 11 |
| ТБ361-125 | на замовлення
+
–
|
| Корпус Різьба |
ST6 M20x1.5 |
| Вага | 240 g |
| Даташит PDF |  |

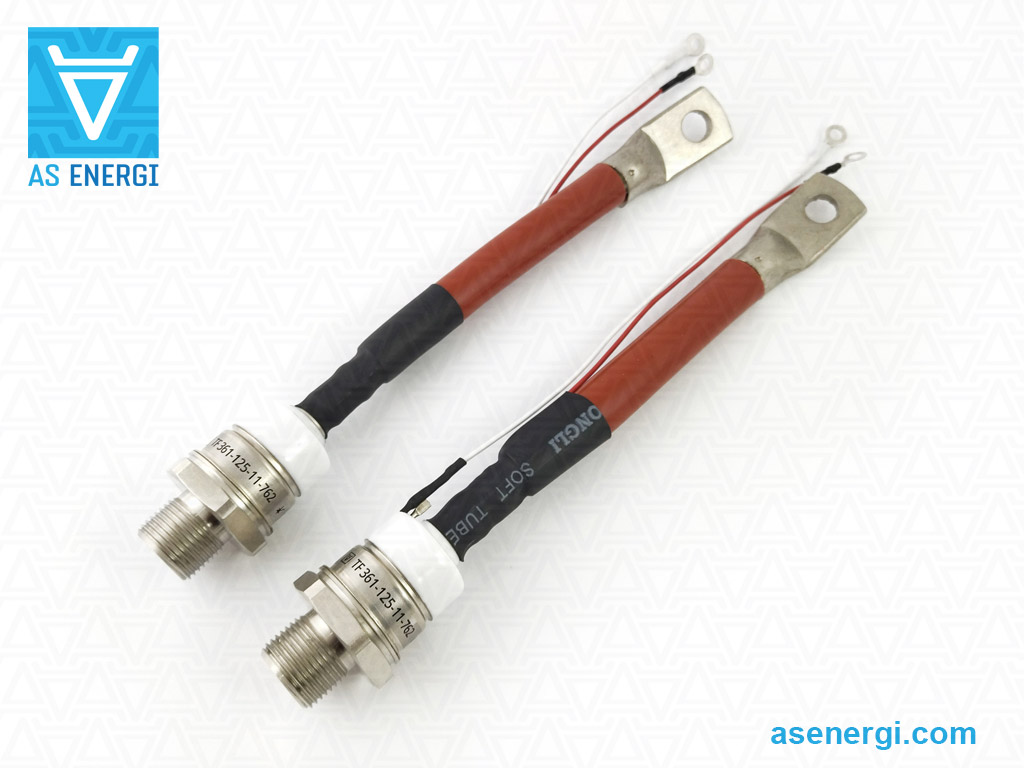

Швидкодіючий тиристор ТБ361-125 AS ENERGITM в штирьовому виконанні - швидкодіючий напівпровідниковий прилад, призначений для перетворення і керування постійним і змінним струмами до 125А частотою до 10кГц в ланцюгах з напругою до 500В - 1100В (клас за напругою від 5 до 11). Тип корпусу тиристора - ST6, монтажне стандартне різьблення M20x1.5, (на замовлення різьблення UNF 3/4"-16UNF-2A), вага - 240 г.
Швидкодіючі тиристори це пристрої зі зменшеними значеннями tq, trr, Qrr і з більшим значенням (diT/dt)cr (до 2500 А/мкс) призначені для роботи на більш високих частотах (до 10 кГц). Швидкодіючі тиристори характеризуються дуже малим часом вимикання, що відрізняє їх від стандартних моделей. Вони використовуються у зварюванні, індукційному нагріванні та плавленні, електротранспорті, приводах змінного струму, ДБЖ та інших системах, що потребують короткого часу вмикання та вимикання. Тиристори мають стандартний керамічний герметичний корпус, який ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища.
Швидкодіючі тиристори поставляються у штирьовому виконанні. Основа тиристора є анодом, гнучкий силовий провід - катодом, гнучкий провід, що виходить з основи силового проводу, є допоміжним катодом, гнучкий провід, що виходить з корпусу, є керуючим електродом (затвором). Цей тиристор може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів швидких тиристорів 100А, 110А, 120А, 125 ампер у штирьовому корпусі.
Для охолодження тиристорів використовуються повітряні та водяні охолоджувачі. Для забезпечення надійного теплового та електричного контакту з охолоджувачем під час монтажу необхідно дотримуватися моменту затягування Md. Для кращого відведення тепла тиристора під час складання використовується теплопровідна паста.
Технічні характеристики та параметри тиристора ТБ361-125 AS ENERGITM, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на швидкодіючі тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали швидкодіючих штирьових тиристорів: ТБ361-125-5 (125А 500В), ТБ361-125-6 (125А 600В), ТБ361-125-7 (125А 700В), ТБ361-125-8 (125А 800В), ТБ361-125-9 (125А 900В), ТБ361-125-10 (125А 1000В), ТБ361-125-11 (125А 1100В).
Остаточна ціна на тиристори швидкодіючі штирьові залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики штирьових швидкодіючих тиристорів ТБ361-125:
| Технічні характеристики швидкодіючих тиристорів | ТБ361-125 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IT(AV) (Tcase) | 125 A (84°C) |
| Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга | VDRM/VRRM | 500-1100 V |
| Максимально допустимий середній струм у відкритому стані | ITRMS | 196.25 A |
| Ударний струм у відкритому стані | ITSM | 3.5 kA |
| Захисний показник | I2t | 61 kA2·s |
| Імпульсна напруга у відкритому стані | VTM | 2.24 V |
| Імпульсний струм у відкритому стані | ITM | 392 A |
| Порогова напруга тиристора у відкритому стані | VT(TO) | 1.45 V |
| Динамічний опір | rT | 2.500 mΩ |
| Час відключення | tq | 20-32 µss |
| Повторювальний імпульсний струм у закритому стані / Повторювальний імпульсний зворотний струм | IDRM/IRRM | 25 mA |
| Критична швидкість зростання напруги у закритому стані | (dVD/dt)cr | 1000 V/µs |
| Відпираюча постійна напруга управління | VGT | 3.5 V |
| Відпираючий постійний струм управління | IGT | 250 mA |
| Критична швидкість зростання струму у відкритому стані | (diT/dt)cr | 500 A/µs |
| Температура переходу | Tvj max | 125 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.024 ºC/W |
| Момент затягування | Md | 20-30 N·m |
| Вага | W | 240 g |
| Тип корпусу, Різьба | Креслення | ST6, M20x1.5 мм |
| Рекомендовані охолоджувачі | Охолоджувачі | O171,O271,O371,O471,OM101 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування швидкодіючого тиристора ТБ361-125:
| ТБ | 361 | – | 125 | – | 11 | – | 7 | 6 | 3 |
| ТБ | – | Швидкодіючий тиристор,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||||||||
| 361 | – | Тип тиристора (штирьовий). | ||||||||||||||||||||||||||||||||||||||||||
| 125 | – | Середній струм у відкритому стані IT(AV), ампер. | ||||||||||||||||||||||||||||||||||||||||||
| 11 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 1100 В). | ||||||||||||||||||||||||||||||||||||||||||
| 7 | – | Критична швидкість зростання напруги у закритому стані (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||||||||
| 8 | – | Час відключення tq:
|
||||||||||||||||||||||||||||||||||||||||||
| 3 | – | Час включення tgt:
|
Всі артикули ТБ361-125:
| Серія | ITAV, А | VRRM, В |
| ТБ361-125-5 | 125А | 500В |
| ТБ361-125-6 | 125А | 600В |
| ТБ361-125-7 | 125А | 700В |
| ТБ361-125-8 | 125А | 800В |
| ТБ361-125-9 | 125А | 900В |
| ТБ361-125-10 | 125А | 1000В |
| ТБ361-125-11 | 125А | 1100В |
Полярність (анод, катод, керуючий електрод) і розміри штирьового швидкодіючого тиристора ТБ361-125:
|
|
Технічний паспорт (ПДФ) на тиристори фазового регулювання (зразок):
При постачанні тиристорів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.
