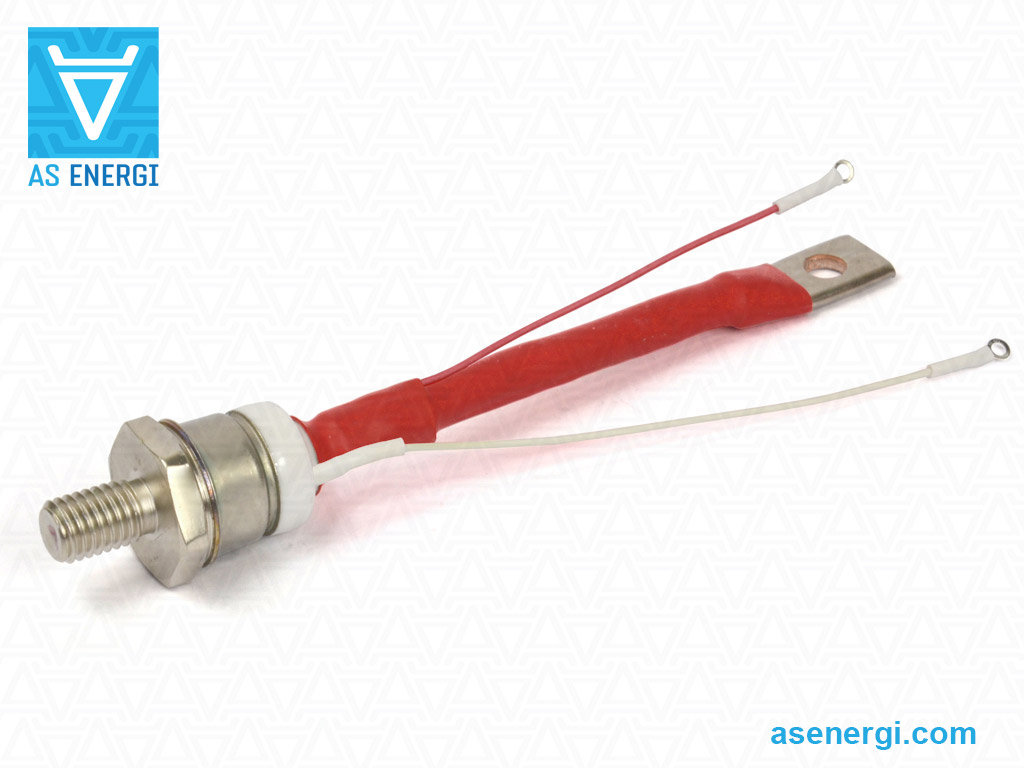

AS ENERGIТиристор швидкодіючий ТБ251-100 (500В-1400В) 100А ампер, штирьовий
| Середній струм, ITAV | 100А |
| Напруга, VDRM/VRRM | 500-1400В |
| Клас за напругою, VRRM / 100 | 5 - 14 |
| ТБ251-100 | на замовлення
+
–
|
| Корпус Різьба |
ST5 M12x1.75 |
| Вага | 240 g |
| Даташит PDF |  |
Швидкодіючий тиристор ТБ251-100 AS ENERGITM в штирьовому виконанні - швидкодіючий напівпровідниковий прилад, призначений для перетворення і керування постійним і змінним струмами до 100А частотою до 10кГц в ланцюгах з напругою до 500В - 1400В (клас за напругою від 5 до 14). Тип корпусу тиристора - ST5, монтажне стандартне різьблення M12x1.75, (на замовлення різьблення UNF 1/2"-20UNF-2A), вага - 240 г.
Швидкодіючі тиристори це пристрої зі зменшеними значеннями tq, trr, Qrr і з більшим значенням (diT/dt)cr (до 2500 А/мкс) призначені для роботи на більш високих частотах (до 10 кГц). Швидкодіючі тиристори характеризуються дуже малим часом вимикання, що відрізняє їх від стандартних моделей. Вони використовуються у зварюванні, індукційному нагріванні та плавленні, електротранспорті, приводах змінного струму, ДБЖ та інших системах, що потребують короткого часу вмикання та вимикання. Тиристори мають стандартний керамічний герметичний корпус, який ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища.
Швидкодіючі тиристори поставляються у штирьовому виконанні. Основа тиристора є анодом, гнучкий силовий провід - катодом, гнучкий провід, що виходить з основи силового проводу, є допоміжним катодом, гнучкий провід, що виходить з корпусу, є керуючим електродом (затвором). Цей тиристор може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів швидких тиристорів 80А, 90А, 100 ампер у штирьовому корпусі.
Для охолодження тиристорів використовуються повітряні та водяні охолоджувачі. Для забезпечення надійного теплового та електричного контакту з охолоджувачем під час монтажу необхідно дотримуватися моменту затягування Md. Для кращого відведення тепла тиристора під час складання використовується теплопровідна паста.
Технічні характеристики та параметри тиристора ТБ251-100 AS ENERGITM, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на швидкодіючі тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали швидкодіючих штирьових тиристорів: ТБ251-100-5 (100А 500В), ТБ251-100-6 (100А 600В), ТБ251-100-7 (100А 700В), ТБ251-100-8 (100А 800В), ТБ251-100-9 (100А 900В), ТБ251-100-10 (100А 1000В), ТБ251-100-12 (100А 1200В), ТБ251-100-14 (100А 1400В).
Остаточна ціна на тиристори швидкодіючі штирьові залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики штирьових швидкодіючих тиристорів ТБ251-100:
| Технічні характеристики швидкодіючих тиристорів | ТБ251-100 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IT(AV) (Tcase) | 100 A (90°C) |
| Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга | VDRM/VRRM | 500-1400 V |
| Максимально допустимий середній струм у відкритому стані | ITRMS | 157 A |
| Ударний струм у відкритому стані | ITSM | 2.0 kA |
| Захисний показник | I2t | 20.80 kA2·s |
| Імпульсна напруга у відкритому стані | VTM | 1.80 V |
| Імпульсний струм у відкритому стані | ITM | 314 A |
| Порогова напруга тиристора у відкритому стані | VT(TO) | 1.30 V |
| Динамічний опір | rT | 1.500 mΩ |
| Час відключення | tq | 20-32 µss |
| Повторювальний імпульсний струм у закритому стані / Повторювальний імпульсний зворотний струм | IDRM/IRRM | 20 mA |
| Критична швидкість зростання напруги у закритому стані | (dVD/dt)cr | 500-1000 V/µs |
| Відпираюча постійна напруга управління | VGT | 2.5 V |
| Відпираючий постійний струм управління | IGT | 200 mA |
| Критична швидкість зростання струму у відкритому стані | (diT/dt)cr | 400-1000 A/µs |
| Температура переходу | Tvj max | 125 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.210 ºC/W |
| Момент затягування | Md | 10-20 N·m |
| Вага | W | 240 g |
| Тип корпусу, Різьба | Креслення | ST5, M12x1.75 мм |
| Рекомендовані охолоджувачі | Охолоджувачі | O151 |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування швидкодіючого тиристора ТБ251-100:
| ТБ | 251 | – | 100 | – | 14 | – | 7 | 6 | 3 |
| ТБ | – | Швидкодіючий тиристор,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||||||||
| 251 | – | Тип тиристора (штирьовий). | ||||||||||||||||||||||||||||||||||||||||||
| 100 | – | Середній струм у відкритому стані IT(AV), ампер. | ||||||||||||||||||||||||||||||||||||||||||
| 14 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 1400 В). | ||||||||||||||||||||||||||||||||||||||||||
| 7 | – | Критична швидкість зростання напруги у закритому стані (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||||||||
| 8 | – | Час відключення tq:
|
||||||||||||||||||||||||||||||||||||||||||
| 3 | – | Час включення tgt:
|
Всі артикули ТБ251-100:
| Серія | ITAV, А | VRRM, В |
| ТБ251-100-5 | 100А | 500В |
| ТБ251-100-6 | 100А | 600В |
| ТБ251-100-7 | 100А | 700В |
| ТБ251-100-8 | 100А | 800В |
| ТБ251-100-9 | 100А | 900В |
| ТБ251-100-10 | 100А | 1000В |
| ТБ251-100-12 | 100А | 1200В |
| ТБ251-100-14 | 100А | 1400В |
Полярність (анод, катод, керуючий електрод) і розміри штирьового швидкодіючого тиристора ТБ251-100:
|
|
Технічний паспорт (ПДФ) на тиристори фазового регулювання (зразок):
При постачанні тиристорів, при необхідності, ми надаємо технічний паспорт і сертифікат відповідності.
