Тиристор швидкодіючий ТБ251-80 (500В-1400В) 80А ампер, штирьовий
Середній струм, ITAV | 80А |
Напруга, VDRM/VRRM | 500-1400В |
Клас за напругою, VRRM / 100 | 5 - 14 |
ТБ251-80 | на замовлення |
Корпус Різьба |
ST5 M12x1.75 |
Вага | 150 g |
Даташит PDF |

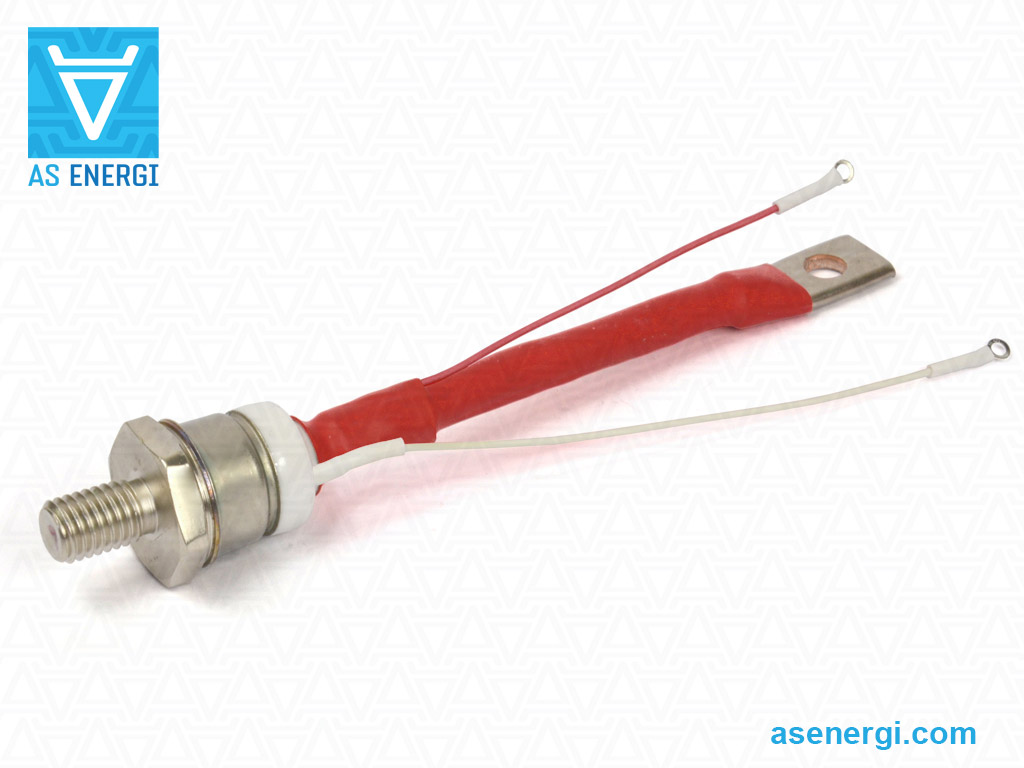

Швидкодіючий тиристор ТБ251-80 AS ENERGITM в штирьовому виконанні - швидкодіючий напівпровідниковий прилад, призначений для перетворення і керування постійним і змінним струмами до 80А частотою до 10кГц в ланцюгах з напругою до 500В - 1400В (клас за напругою від 5 до 14). Тип корпусу тиристора - ST5, монтажне стандартне різьблення M12x1.75, (на замовлення різьблення UNF 1/2"-20UNF-2A), вага - 150 г.
Швидкодіючі тиристори це пристрої зі зменшеними значеннями tq, trr, Qrr і з більшим значенням (diT/dt)cr (до 2500 А/мкс) призначені для роботи на більш високих частотах (до 10 кГц). Швидкодіючі тиристори характеризуються дуже малим часом вимикання, що відрізняє їх від стандартних моделей. Вони використовуються у зварюванні, індукційному нагріванні та плавленні, електротранспорті, приводах змінного струму, ДБЖ та інших системах, що потребують короткого часу вмикання та вимикання. Тиристори мають стандартний керамічний герметичний корпус, який ізолює функціональну частину і напівпровідниковий елемент від механічних впливів і навколишнього середовища.
Швидкодіючі тиристори поставляються у штирьовому виконанні. Основа тиристора є анодом, гнучкий силовий провід - катодом, гнучкий провід, що виходить з основи силового проводу, є допоміжним катодом, гнучкий провід, що виходить з корпусу, є керуючим електродом (затвором). Цей тиристор може бути альтернативним продуктом, заміною, аналогом, еквівалентом для інших типів швидких тиристорів 50А, 60А, 70А, 80 ампер у штирьовому корпусі.
Для охолодження тиристорів використовуються повітряні та водяні охолоджувачі. Для забезпечення надійного теплового та електричного контакту з охолоджувачем під час монтажу необхідно дотримуватися моменту затягування Md. Для кращого відведення тепла тиристора під час складання використовується теплопровідна паста.
Технічні характеристики та параметри тиристора ТБ251-80 AS ENERGITM, технічна специфікація PDF(даташит ПДФ), розміри, креслення наведені нижче.
Наша компанія надає гарантію роботи на швидкодіючі тиристори 2 роки з моменту придбання. При постачанні тиристорів, за необхідності, надаємо технічний паспорт і сертифікат відповідності.
Номінали швидкодіючих штирьових тиристорів: ТБ251-80-5 (80А 500В), ТБ251-80-6 (80А 600В), ТБ251-80-7 (80А 700В), ТБ251-80-8 (80А 800В), ТБ251-80-9 (80А 900В), ТБ251-80-10 (80А 1000В), ТБ251-80-12 (80А 1200В), ТБ251-80-14 (80А 1400В).
Остаточна ціна на тиристори швидкодіючі штирьові залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики штирьових швидкодіючих тиристорів ТБ251-80:
Технічні характеристики швидкодіючих тиристорів | ТБ251-80 | |
Максимально допустимий середній прямий струм (температура корпусу) | IT(AV) (Tcase) | 80 A (90°C) |
Повторювана імпульсна напруга у закритому стані; повторювана імпульсна зворотна напруга | VDRM/VRRM | 500-1400 V |
Максимально допустимий середній струм у відкритому стані | ITRMS | 126 A |
Ударний струм у відкритому стані | ITSM | 1.6 kA |
Захисний показник | I2t | 12.8 kA2·s |
Імпульсна напруга у відкритому стані | VTM | 2.20 V |
Імпульсний струм у відкритому стані | ITM | 251 A |
Порогова напруга тиристора у відкритому стані | VT(TO) | 1.45 V |
Динамічний опір | rT | 3.000 mΩ |
Час відключення | tq | 20-32 µss |
Повторювальний імпульсний струм у закритому стані / Повторювальний імпульсний зворотний струм | IDRM/IRRM | 20 mA |
Критична швидкість зростання напруги у закритому стані | (dVD/dt)cr | 500-1000 V/µs |
Відпираюча постійна напруга управління | VGT | 2.5 V |
Відпираючий постійний струм управління | IGT | 200 mA |
Критична швидкість зростання струму у відкритому стані | (diT/dt)cr | 400-1000 A/µs |
Температура переходу | Tvj max | 125 ºC |
Тепловий опір перехід-корпус | Rth(j-c) | 0.210 ºC/W |
Момент затягування | Md | 10-20 N·m |
Вага | W | 150 g |
Тип корпусу, Різьба | Креслення | ST5, M12x1.75 мм |
Рекомендовані охолоджувачі | Охолоджувачі | O151 |
Даташит (інформаційний лист) |
Розшифровка маркування швидкодіючого тиристора ТБ251-80:
ТБ | 251 | – | 80 | – | 14 | – | 7 | 6 | 3 |
ТБ | – | Швидкодіючий тиристор, AS ENERGITM | ||||||||||||||||||||||||||||||||||||||||||
251 | – | Тип тиристора (штирьовий). | ||||||||||||||||||||||||||||||||||||||||||
80 | – | Середній струм у відкритому стані IT(AV), ампер. | ||||||||||||||||||||||||||||||||||||||||||
14 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 1400 В). | ||||||||||||||||||||||||||||||||||||||||||
7 | – | Критична швидкість зростання напруги у закритому стані (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||||||||
8 | – | Час відключення tq:
|
||||||||||||||||||||||||||||||||||||||||||
3 | – | Час включення tgt:
|
Всі артикули ТБ251-80:
Серія | ITAV, А | VRRM, В |
ТБ251-80-5 | 80А | 500В |
ТБ251-80-6 | 80А | 600В |
ТБ251-80-7 | 80А | 700В |
ТБ251-80-8 | 80А | 800В |
ТБ251-80-9 | 80А | 900В |
ТБ251-80-10 | 80А | 1000В |
ТБ251-80-12 | 80А | 1200В |
ТБ251-80-14 | 80А | 1400В |
Напівпровідники високої потужності AS ENERGITM
Наша компанія займається виробництвом і постачанням широкого спектру силових напівпровідникових приладів (силові тиристори, модулі, випрямні діоди, лавинні, роторні та зварювальні діоди, симістори та ін.) струмом до 15000А і напругою до 9000В, а також повітряних і водяних охолоджувачів до них.
Ви можете купити напівпровідникові прилади в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою. Нам довіряють клієнти і ми поставляємо продукцію по всьому світу.
З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:
І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
