Павло ГоркунТиристорно-діодний модуль МТ/Д5-1250-8-D (1250А 800В)
| Середній струм, ITAV/IFAV | 1250А |
| Напруга, VRRM/VDRM | 100 – 800В |
| Клас за напругою, VRRM / 100 | 1 – 8 |
| МТ/Д5-1250-8-D | на замовлення
+
–
|
| Вага | 4.1 кг |
| Корпус Розміри |
D 150x77x84 мм |
| Даташит PDF |  |
Тиристорно-діодний модуль МТ/Д5-1250-8-D AS ENERGITM в корпусі міжнародного стандарту, 1250А 800В.
Використовується для перетворення постійного і змінного струмів до 1250 ампер, частотою до 500 Гц в ланцюгах з напругою до 800 вольт (8 клас).
Тиристорно-діодні модулі МТ/Д5-1250-8-D випускаються в стандартному корпусі D: розміри основи 77x150 мм, висота корпусу - 84 мм, вага - 4.1 кг. Двопозиційний модуль являє собою монолітну конструкцію з двох напівпровідникових приладів: тиристора і діода: типу тиристор-діод.
Серії (номінали) модулів: МТ/Д5-1250-1-D, МТ/Д5-1250-2-D, МТ/Д5-1250-4-D, МТ/Д5-1250-6-D, МТ/Д5-1250-8-D.
Висока термоциклічна стійкість і надійна робота низькочастотних тиристорно-діодних модулів МТ/Д5-1250-8-D при комутації великих струмів досягається завдяки їх конструктивним особливостям і стабільним параметрам гальванічної розв'язки.
Тиристорно-діодний модуль МТ/Д5-1250-8-Д має затискну конструкцію, що забезпечує легкий монтаж і хороший контакт з охолоджувачем для відведення тепла. На один кулер можна встановлювати кілька модулів без додаткової ізоляції, що значно зменшує габаритні розміри збірки. Між модулем і охолоджувачем (радіатором) рекомендується використовувати теплопровідну підкладку, змащену термопастою.
Технічні характеристики та параметри тиристорно-діодного модуля МТ/Д5-1250-8-D AS ENERGITM, технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наші модулі пропонуються в декількох топологіях з двома та одним пристроєм для майже всіх застосувань фазового керування або випрямлячів.
Наша компанія надає гарантію роботи на тиристорні / діодні модулі 2 роки з моменту придбання. При постачанні тиристорних / діодних модулів, при необхідності, надаємо технічний паспорт і сертифікат відповідності.
Остаточна ціна на тиристорні / діодні модулі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики тиристорно-діодного модуля МТ/Д5-1250-8-D:
| Технічні характеристики тиристорно-діодного модуля | МТ/Д5-1250-8-D | |
| Максимально допустимий середній прямий струм (температура корпусу) | IT(AV) (TC) | 1250 А (77ºC) |
| Повторювана імпульсна зворотна напруга; повторювана імпульсна напруга у закритому стані | VRRM/VDRM | 100-800 V |
| Ударний струм у відкритому стані | ITSM | 34.0 kA |
| Імпульсна напруга у відкритому стані | VTM | 1.20 V |
| Імпульсний струм у відкритому стані | ITM | 3925 A |
| Порогова напруга у відкритому стані | VT(TO) | 0.80 V |
| Динамічне опір у відкритому стані | rT | 0.120 mΩ |
| Час відключення | tq | 160 µs |
| Температура переходу | Tj max | 150 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.0500 ºC/W |
| Конструкція (виконання) | - | двопозиційний |
| Тип (електрична схема) | - | тиристор-діод |
| Вага | W | 4.1 kg |
| Корпус | - | D |
| Розміри, mm | L×B×H | 150x77x84 mm |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування тиристорно-діодного модуля МТ/Д5-1250-8-D:
| МТ/Д | 5 | – | 1250 | – | 8 | – | A2 | – | T2 | – | D | – | N |
| МТ/Д | – | Серія тиристорно-діодних модулів,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 5 | – | Схема підключення. | ||||||||||||||||||||||||||||||||||||
| 1250 | – | Номінальний струм IT(AV), A. | ||||||||||||||||||||||||||||||||||||
| 8 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 800 В). | ||||||||||||||||||||||||||||||||||||
| A2 | – | Параметр критичної швидкості наростання напруги вимкнення (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| T2 | – | Параметр часу вимкнення tq:
|
||||||||||||||||||||||||||||||||||||
| D | – | Тип корпусу. | ||||||||||||||||||||||||||||||||||||
| N | – | Кліматичне виконнання: N – для помірного та холодного клімату. |
Всі номери артикулів модулів МТ/Д5-1250:
| Серія | ITAV, A | VRRM, V |
| МТ/Д5-1250-1-D | 1250 А | 100 В |
| МТ/Д5-1250-2-D | 1250 А | 200 В |
| МТ/Д5-1250-4-D | 1250 А | 400 В |
| МТ/Д5-1250-6-D | 1250 А | 600 В |
| МТ/Д5-1250-8-D | 1250 А | 800 В |

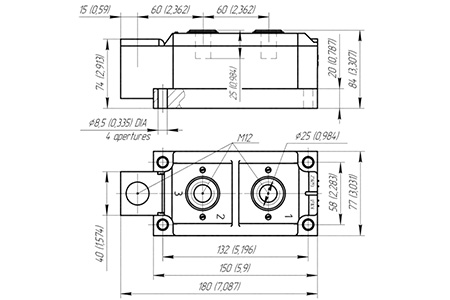

Розміри силових тиристорно-діодних модулів МТ/Д5-1250-8-D:
Корпус D
