Павло ГоркунТиристорно-діодний модуль МД/Т5-320-18-C1 (320А 1800В)
| Середній струм, ITAV/IFAV | 320А |
| Напруга, VRRM/VDRM | 1000 – 1800В |
| Клас за напругою, VRRM / 100 | 10 – 18 |
| МД/Т5-320-18-C1 | на замовлення
+
–
|
| Вага | 0.86 кг |
| Корпус Розміри |
C1 92x52x50 мм |
| Даташит PDF |  |

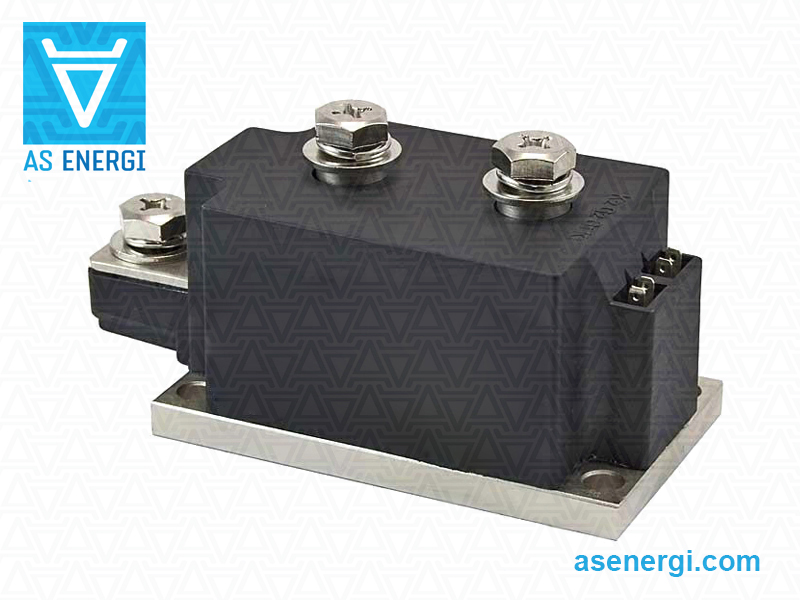

Тиристорно-діодний модуль МД/Т5-320-18-C1 AS ENERGITM в корпусі міжнародного стандарту, 320А 1800В.
Використовується для перетворення постійного і змінного струмів до 320 ампер, частотою до 500 Гц в ланцюгах з напругою до 1800 вольт (18 клас).
Тиристорно-діодні модулі МД/Т5-320-18-C1 випускаються в стандартному корпусі C1: розміри основи 52x92 мм, висота корпусу - 50 мм, вага - 0.86 кг. Двопозиційний модуль являє собою монолітну конструкцію з двох напівпровідникових приладів: тиристора і діода: типу тиристор-діод.
Серії (номінали) модулів: МД/Т5-320-10-C1, МД/Т5-320-12-C1, МД/Т5-320-14-C1, МД/Т5-320-16-C1, МД/Т5-320-18-C1.
Висока термоциклічна стійкість і надійна робота низькочастотних тиристорно-діодних модулів МД/Т5-320-18-C1 при комутації великих струмів досягається завдяки їх конструктивним особливостям і стабільним параметрам гальванічної розв'язки.
Тиристорно-діодний модуль МД/Т5-320-18-С1 має затискну конструкцію, що забезпечує легкий монтаж і хороший контакт з охолоджувачем для відведення тепла. На один кулер можна встановлювати кілька модулів без додаткової ізоляції, що значно зменшує габаритні розміри збірки. Між модулем і охолоджувачем (радіатором) рекомендується використовувати теплопровідну підкладку, змащену термопастою.
Технічні характеристики та параметри тиристорно-діодного модуля МД/Т5-320-18-C1 AS ENERGITM, технічна специфікація PDF (даташит ПДФ), розміри, креслення наведені нижче.
Наші модулі пропонуються в декількох топологіях з двома та одним пристроєм для майже всіх застосувань фазового керування або випрямлячів.
Наша компанія надає гарантію роботи на тиристорні / діодні модулі 2 роки з моменту придбання. При постачанні тиристорних / діодних модулів, при необхідності, надаємо технічний паспорт і сертифікат відповідності.
Остаточна ціна на тиристорні / діодні модулі залежить від класу напруги, кількості, умов поставки, виробника, країни походження та форми оплати.
Загальні характеристики тиристорно-діодного модуля МД/Т5-320-18-C1:
| Технічні характеристики тиристорно-діодного модуля | МД/Т5-320-18-C1 | |
| Максимально допустимий середній прямий струм (температура корпусу) | IT(AV) (TC) | 320 А (90ºC) |
| Повторювана імпульсна зворотна напруга; повторювана імпульсна напруга у закритому стані | VRRM/VDRM | 1000-1800 V |
| Ударний струм у відкритому стані | ITSM | 8.5 kA |
| Імпульсна напруга у відкритому стані | VTM | 1.40 V |
| Імпульсний струм у відкритому стані | ITM | 785 A |
| Порогова напруга у відкритому стані | VT(TO) | 0.75 V |
| Динамічне опір у відкритому стані | rT | 0.500 mΩ |
| Час відключення | tq | 160 µs |
| Температура переходу | Tj max | 130 ºC |
| Тепловий опір перехід-корпус | Rth(j-c) | 0.1100 ºC/W |
| Конструкція (виконання) | - | двопозиційний |
| Тип (електрична схема) | - | тиристор-діод |
| Вага | W | 0.86 kg |
| Корпус | - | C1 |
| Розміри, mm | L×B×H | 92x52x50 mm |
| Даташит (інформаційний лист) | |
|
Розшифровка маркування тиристорно-діодного модуля МД/Т5-320-18-C1:
| МД/Т | 5 | – | 320 | – | 18 | – | A2 | – | T2 | – | C1 | – | N |
| МД/Т | – | Серія тиристорно-діодних модулів,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 5 | – | Схема підключення. | ||||||||||||||||||||||||||||||||||||
| 320 | – | Номінальний струм IT(AV), A. | ||||||||||||||||||||||||||||||||||||
| 18 | – | Клас за напругою VRRM / 100 (Номінальна напруга - 1800 В). | ||||||||||||||||||||||||||||||||||||
| A2 | – | Параметр критичної швидкості наростання напруги вимкнення (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| T2 | – | Параметр часу вимкнення tq:
|
||||||||||||||||||||||||||||||||||||
| C1 | – | Тип корпусу. | ||||||||||||||||||||||||||||||||||||
| N | – | Кліматичне виконнання: N – для помірного та холодного клімату. |
Всі номери артикулів модулів МД/Т5-320:
| Серія | ITAV, A | VRRM, V |
| МД/Т5-320-10-C1 | 320 А | 1000 В |
| МД/Т5-320-12-C1 | 320 А | 1200 В |
| МД/Т5-320-14-C1 | 320 А | 1400 В |
| МД/Т5-320-16-C1 | 320 А | 1600 В |
| МД/Т5-320-18-C1 | 320 А | 1800 В |
Розміри силових тиристорно-діодних модулів МД/Т5-320-18-C1:
Корпус C1
Силові напівпровідникові прилади AS ENERGI
Компанія виробляє широкий спектр силових напівпровідників (тиристори, діоди, модулі).
Ви можете купити у нас тиристорні модулі в будь-яких обсягах, а при замовленні великих партій ціна буде нижчою.
Нам довіряють клієнти і ми постачаємо продукцію по всьому світу.
З питань придбання силових тиристорів, діодів, модулів надсилайте запит на електронну пошту:
І ми надамо вам комерційну пропозицію на поставку.
Для великої кількості ми надамо індивідуальну ціну!!!
Ми відкриті для виробництва продукції на наших виробничих потужностях
відповідно до ваших запитів та технічного завдання.
